QPL25.010B Detektor ciśnienia powietrza lub gazu w ścieżkach gazowych urządzeń opalanych gazem, 0,2..1kPa, przyłącze - gwint ¼″

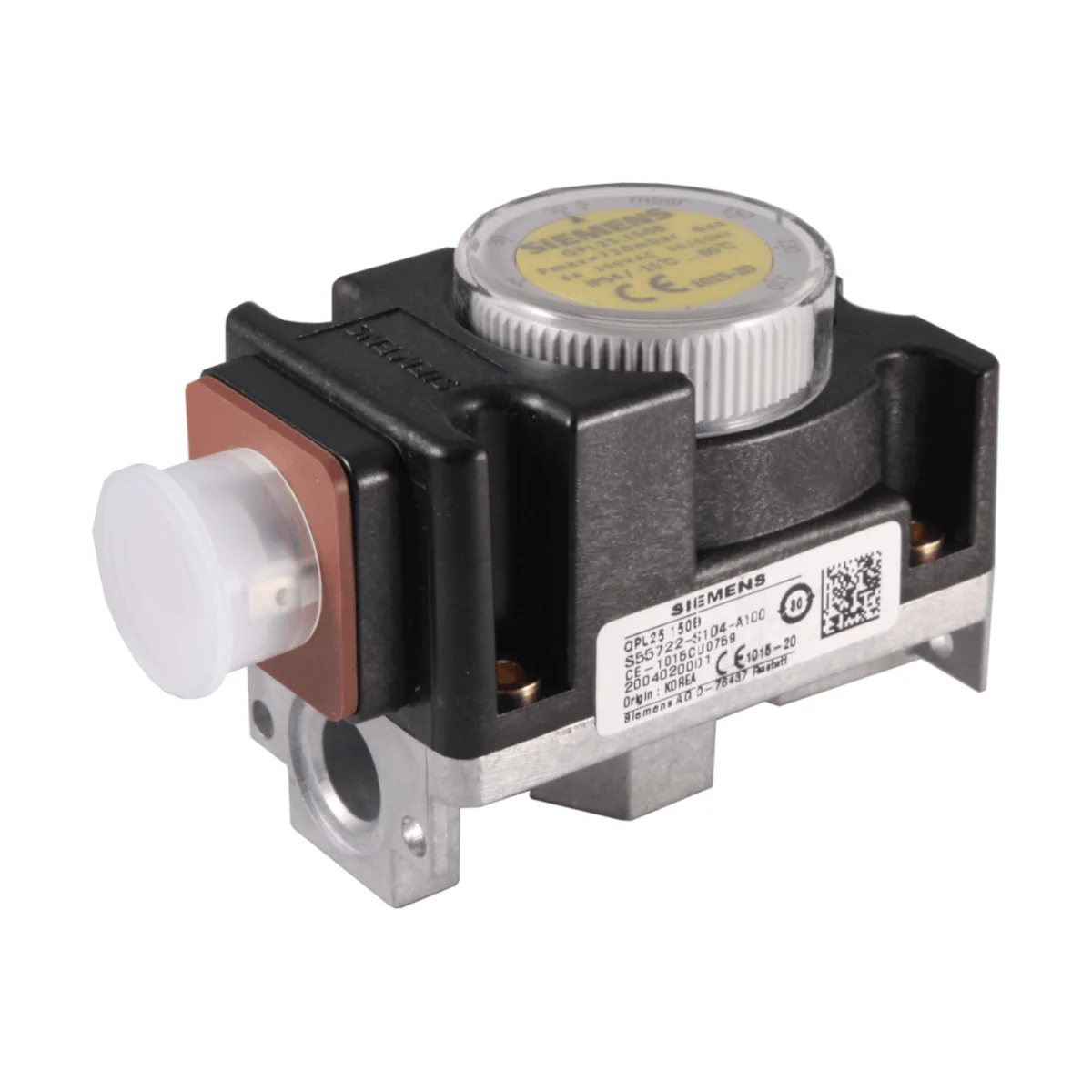

QPL25.010B to kompaktowy detektor ciśnienia firmy Siemens, przeznaczony do monitorowania ciśnienia gazu lub powietrza w armaturze gazowej urządzeń spalających paliwa gazowe (np. palników gazowych). Urządzenie może pracować jako detektor ciśnienia minimalnego lub detektor ciśnienia maksymalnego – w zależności od sposobu podłączenia styków. W modelu QPL25.010B punkt przełączania jest nastawny w zakresie 0,2…1 kPa, a detektor posiada automatyczne resetowanie.

Najważniejsze cechy

• Producent: Siemens
• Model: QPL25.010B
• Typ: kompaktowy detektor ciśnienia (przełącznik ciśnienia) z automatycznym resetowaniem
• Monitorowane medium: gaz lub powietrze
• Zakres ciśnienia pracy (nastawa): 0,2…1 kPa
• Różnica przełączania: 0,15 kPa
• Ustawienie fabryczne: 0,2 kPa
• Ciśnienie robocze ciągłe: maks. 72 kPa
• Stopień ochrony: IP54
• Klasa ochronności: II wg EN 60730-1:2016
• Masa: ok. 143 g

Zastosowanie

• Do monitorowania ciśnienia powietrza lub ciśnienia gazu w armaturze gazowej urządzeń spalających paliwa gazowe.
• Może być stosowany jako detektor ciśnienia minimalnego lub maksymalnego.
• Przeznaczony do gazów z grupy 1 / 2 / 3 wg EN 437:2018 oraz innych neutralnych mediów gazowych; w danych technicznych podano: <1% H2 oraz <1% NH3.

Funkcje i działanie

QPL25.010B przełącza styki w przypadku spadku ciśnienia poniżej ustawionej wartości minimalnej lub wzrostu ciśnienia powyżej ustawionej wartości maksymalnej (w zależności od sposobu użycia).

Praca jako detektor ciśnienia minimalnego

• Gdy ciśnienie spadnie poniżej ustawionej wartości: następuje otwarcie styku NO i zamknięcie styku NC.

Praca jako detektor ciśnienia maksymalnego

• Gdy ciśnienie wzrośnie powyżej ustawionej wartości: następuje otwarcie styku NC i zamknięcie styku NO.

Ustawianie punktu przełączania

• W celu nastawy punktu przełączania należy zdjąć osłonę.
• Aby zwiększyć ciśnienie przełączania, pokrętło ze skalą przekręcić w prawo; aby zmniejszyć – przekręcić w lewo.
• Po ustawieniu należy założyć i zabezpieczyć osłonę (ochrona przed nieupoważnioną zmianą nastawy).
• Punkt przełączania należy sprawdzić w aplikacji względem rzeczywiście występującego (spodziewanego) ciśnienia przełączania i w razie potrzeby skorygować, uwzględniając kierunek wzrostu/spadku ciśnienia.

Podłączenie elektryczne

• Zaciski: 1 = NC, 2 = NO, 3 = COM
• Napięcie łączeniowe: AC (skuteczne) maks. 250 V; DC 24…48 V
• Prąd łączeniowy:
  • AC (skuteczne) maks. 6 A przy cosφ 1
  • AC (skuteczne) maks. 2 A przy cosφ 0,6
  • AC (skuteczne) min. 20 mA
  • DC maks. 1 A
  • DC min. 20 mA
• Złącze/wyprowadzenie: podłączenie wtyczką AGA65 wg DIN EN 175301-803-A (akcesorium do zamówienia osobno).

Akcesoria (opcjonalnie)

• Wtyczka połączeniowa AGA65 (BPZ: AGA65) – wg DIN EN 175301-803-A, dla przewodu o średnicy zewnętrznej Ø 4,5…11 mm, maks. 1,5 mm².

Dane techniczne

• Zakres ciśnienia pracy (QPL25.010B): 0,2…1 kPa
• Różnica przełączania (QPL25.010B): 0,15 kPa
• Ustawienie fabryczne (QPL25.010B): 0,2 kPa
• Ciśnienie robocze ciągłe: maks. 72 kPa
• Odchyłka ciśnienia przełączania: ±15% w odniesieniu do wartości zadanej (skala), przy pionowej pozycji membrany
• Położenie montażowe: poziomo lub pionowo, lecz nie pokrętłem w dół
• Stopień ochrony: IP54
• Warunki pracy: temperatura -15…+60°C; wilgotność <95% wilg. wzgl.; wysokość maks. 2000 m n.p.m.
• Warunki transportu i składowania: temperatura -20…+80°C; wilgotność <95% wilg. wzgl.
• Uwaga środowiskowa: nie wolno dopuścić do zroszenia, oblodzenia i dostania się wody
• Odporność na wibracje: wg IEC 60068-2-6:2008 (10 m/s²)
• Odporność na udary: wg IEC 60068-2-27:2021 (100 m/s²)

Montaż i ważne wskazówki

• Montaż możliwy w orientacji poziomej lub pionowej (bez ustawienia pokrętłem w dół); niewłaściwa orientacja może mieć niewielki wpływ na punkt przełączania.
• Należy skontrolować szczelność połączeń.
• Aby uniknąć zablokowania przyłącza ciśnieniowego wskutek zabrudzeń w instalacji, należy zapewnić odpowiednie środki zapobiegawcze (np. sitko dokładne lub filtr).
• Króciec do pomiaru ciśnienia w detektorze można otworzyć kluczem imbusowym 3 mm.
• Moment dokręcenia: maks. 2,3 Nm.
• Ostrzeżenie: w razie uszkodzenia obudowy z tworzywa sztucznego może dojść do wycieku gazu; dla zastosowań, w których może dojść do przekroczenia ciśnienia zasilania gazu 60 kPa, należy przewidzieć środki ograniczające ewentualny wyciek odpowiednio do ilości powietrza maks. 70 l/h; urządzenia z uszkodzeniami zewnętrznymi należy natychmiast wymienić.

Normy i trwałość

• Zgodność: dyrektywa niskonapięciowa 2014/35/EC, rozporządzenie UE 2016/426 (urządzenia spalające paliwa gazowe), EMC 2014/30/UE (odporność na zakłócenia).
• Normy: EN 1854, EN 60730-2-6.
• Trwałość znamionowa: 50 000 cykli uruchomienia palnika (wg EN 1854), co przy zwyczajnej pracy ogrzewania odpowiada ok. 10 latom użytkowania (od daty produkcji).
• Zalecana wymiana po przekroczeniu 50 000 cykli lub po 10 latach użytkowania; w razie wymiany zaworu zaleca się wymianę również detektora.

Podsumowanie

Siemens QPL25.010B to kompaktowy, nastawny detektor ciśnienia 0,2…1 kPa do monitorowania gazu lub powietrza w aplikacjach palnikowych. Możliwość pracy jako czujnik ciśnienia minimalnego lub maksymalnego, automatyczne resetowanie, wysoki stopień ochrony IP54 oraz jednoznaczne wyprowadzenie styków COM/NO/NC czynią go praktycznym elementem zabezpieczeń i kontroli w armaturze gazowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE), w tym z Dyrektywą Niskonapięciową 2014/35/UE, Dyrektywą EMC 2014/30/UE oraz Rozporządzeniem (UE) 2016/426 dotyczącym urządzeń spalających paliwa gazowe.
• Zgodność z normami EN 1854 oraz EN 60730-2-6.
• Urządzenie elektryczne o klasie ochronności II i stopniu ochrony IP54.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i należy go utylizować zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez specjalistyczny, upoważniony personel oraz zgodnie z dokumentacją producenta i obowiązującymi przepisami krajowymi.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. Niewyłączenie instalacji grozi porażeniem prądem elektrycznym.
• Nie wolno otwierać detektora ciśnienia, dokonywać manipulacji ani modyfikacji urządzenia.
• Po upadku lub uderzeniu urządzenia nie wolno ponownie uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogły ulec pogorszeniu.
• Nie używać urządzenia w otoczeniu łatwopalnym lub wybuchowym, ponieważ istnieje niebezpieczeństwo pożaru lub wybuchu.
• Produkt należy stosować wyłącznie do monitorowania ciśnienia powietrza lub gazu w armaturze gazowej urządzeń spalających paliwa gazowe, zgodnie z przeznaczeniem producenta.
• Model QPL25.010B jest przeznaczony do gazów grupy 1, 2 i 3 wg EN 437:2018 oraz innych neutralnych mediów gazowych, z uwzględnieniem ograniczeń producenta dla zawartości wodoru i amoniaku.
• Urządzenie należy montować wyłącznie w pozycji poziomej lub pionowej; nie wolno montować go pokrętłem skierowanym w dół. Nieprawidłowa pozycja montażu może wpływać na punkt przełączania.
• Należy skontrolować szczelność połączeń rurowych oraz zastosować środki zapobiegające zablokowaniu przyłącza ciśnieniowego przez zanieczyszczenia, np. odpowiednie sitko dokładne lub filtr.
• W przypadku tego modelu montaż odbywa się z użyciem przyłącza gwintowanego 1/4". Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta. Maksymalny moment dokręcenia wynosi 2,3 Nm.
• W razie uszkodzenia obudowy z tworzywa sztucznego może dojść do wycieku gazu. Urządzenia z widocznymi uszkodzeniami zewnętrznymi należy natychmiast wymienić.
• W zastosowaniach, w których może dojść do przekroczenia ciśnienia zasilania gazu 60 kPa, należy przewidzieć środki ograniczające wyciek gazu w razie uszkodzenia obudowy odpowiednio do ilości powietrza maks. 70 l/h.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta: temperatura pracy od -15°C do +60°C, wilgotność względna poniżej 95%, wysokość do 2000 m n.p.m.
• Dopuszczalne ciśnienie robocze ciągłe dla modelu QPL25.010B wynosi maks. 72 kPa. Zakres ciśnienia pracy tego modelu wynosi 0,2...1 kPa.
• Punkt przełączania należy ustawiać zgodnie z dokumentacją producenta, a następnie sprawdzić w rzeczywistej aplikacji względem spodziewanego ciśnienia przełączania. Po regulacji należy założyć i zabezpieczyć osłonę przed przestawieniem przez osoby nieupoważnione.
• W razie wymiany współpracującego zaworu należy wymienić również detektor QPLx5. Nie zaleca się ponownego montażu urządzenia, nawet z nowymi uszczelkami w zaworze.
• Ze względu na trwałość znamionową producent zaleca wymianę urządzenia po wykonaniu ponad 50 000 cykli lub po upływie 10 lat użytkowania, w zależności od tego, co nastąpi wcześniej.
