QPL15.150B Detektor ciśnienia powietrza lub gazu w ścieżkach gazowych urządzeń opalanych gazem, 0,5..15kPa, przyłącze - pierścień

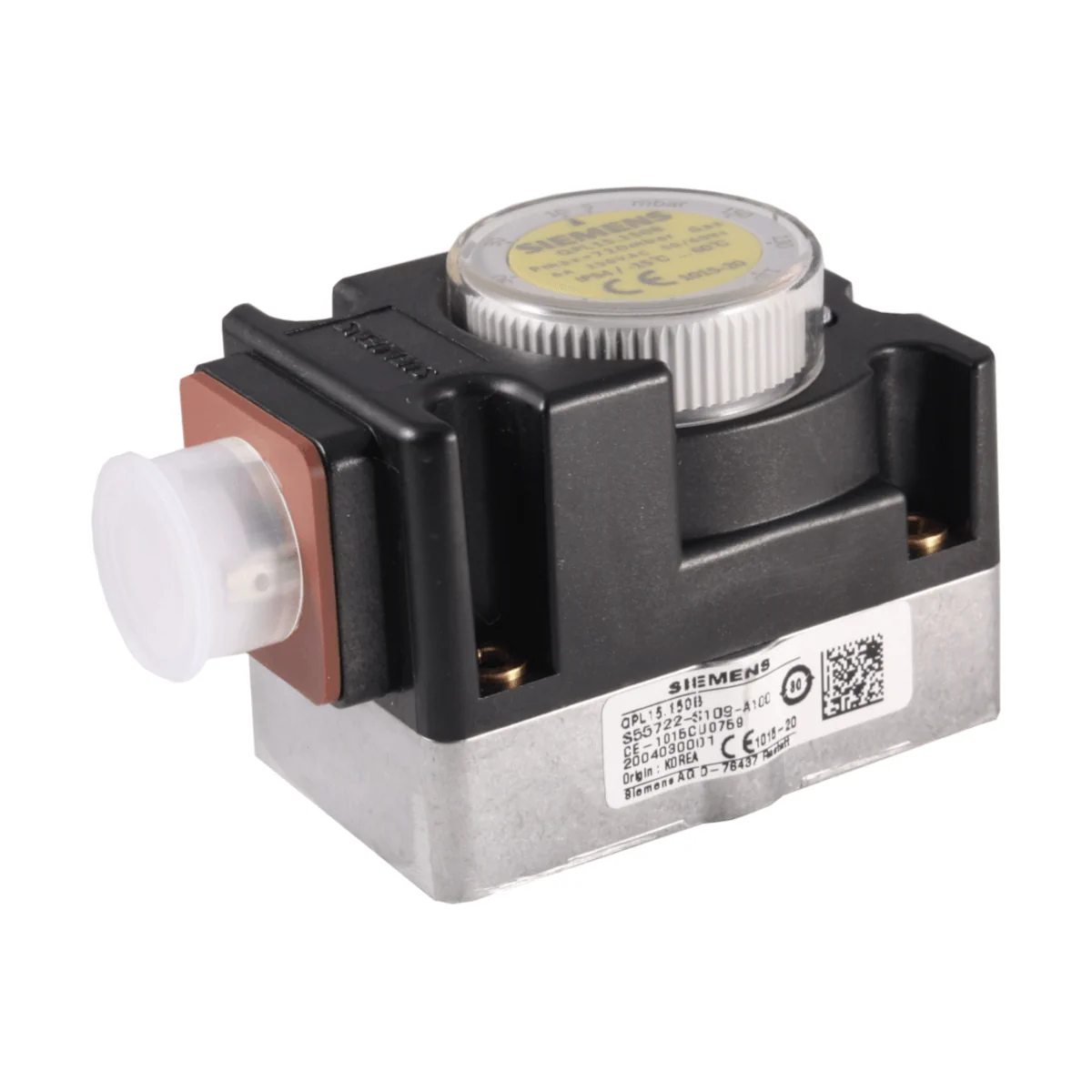

Siemens QPL15.150B to kompaktowy detektor ciśnienia (presostat) do monitorowania ciśnienia gazu lub powietrza w armaturze gazowej urządzeń spalających paliwa gazowe (np. palników gazowych). Urządzenie może pracować jako detektor ciśnienia minimalnego lub detektor ciśnienia maksymalnego – przy spadku ciśnienia poniżej lub wzroście powyżej ustawionej wartości następuje rozłączenie / przełączenie podłączonego obwodu. Wersja QPL15 jest przeznaczona do montażu z użyciem o-ringu (o-ring i śruby samoformujące są w komplecie).

Najważniejsze cechy

• Producent: Siemens
• Model: QPL15.150B
• Numer katalogowy: S55722-S109-A100
• Typ: kompaktowy detektor ciśnienia (monitor / presostat) z automatycznym resetowaniem
• Medium: gaz lub powietrze (gazy z grupy 1 / 2 / 3 wg EN 437:2018; zgodnie ze wskazówkami w deklaracji producenta: <1% H2 oraz <1% NH3)
• Zakres ciśnienia pracy (nastawa): 0,5…15 kPa
• Różnica przełączania: 0,6 kPa
• Ustawienie fabryczne: 1,0 kPa
• Ciśnienie robocze ciągłe (maks.): 72 kPa
• Stopień ochrony: IP54
• Klasa ochronności: II wg EN 60730-1:2016
• Montaż: poziomo lub pionowo, lecz nie pokrętłem w dół
• Masa: ok. 155 g

Zastosowanie

• Do monitorowania ciśnienia powietrza lub ciśnienia gazu w armaturze gazowej urządzeń spalających paliwa gazowe.
• Może być stosowany jako detektor ciśnienia minimalnego lub maksymalnego (w zależności od sposobu podłączenia).
• Przeznaczony dla producentów z rynku pierwotnego (OEM) stosujących QPLx5 w swoich produktach.

Funkcje i działanie

Detektor ciśnienia minimalnego

Gdy ciśnienie spadnie poniżej ustawionej wartości, następuje otwarcie zestyku NO i zamknięcie zestyku NC.

Detektor ciśnienia maksymalnego

Gdy ciśnienie wzrośnie powyżej ustawionej wartości, następuje otwarcie zestyku NC i zamknięcie zestyku NO.

Nastawa punktu przełączania

• Punkt przełączania ustawia się pokrętłem regulacyjnym ze skalą (pod osłoną).
• Aby zwiększyć ciśnienie przełączania – przekręcić pokrętło w prawo.
• Aby zmniejszyć ciśnienie przełączania – przekręcić pokrętło w lewo.
• Po ustawieniu należy założyć i zabezpieczyć osłonę, aby chronić nastawę przed przestawieniem przez osoby nieupoważnione.
• Odchyłka ciśnienia przełączania: ±15% w odniesieniu do wartości zadanej (skala), przy pionowej pozycji membrany.

Podłączenie elektryczne

• Styki przełączające: COM, NO, NC
• Przypisanie styków: NC – 1, NO – 2, COM – 3
• Wtyczka połączeniowa (opcjonalnie, do zamówienia osobno): AGA65 (BPZ:AGA65), wg DIN EN 175301-803-A
• AGA65 – zakres przewodu: Ø 4,5…11 mm / maks. 1,5 mm²

Dane techniczne

• Napięcie łączeniowe: AC (skuteczne) maks. 250 V; DC 24…48 V
• Prąd łączeniowy AC: maks. 6 A (cosφ 1); maks. 2 A (cosφ 0,6); min. 20 mA
• Prąd łączeniowy DC: maks. 1 A; min. 20 mA
• Zakres ciśnienia pracy (nastawa): 0,5…15 kPa
• Ciśnienie robocze ciągłe: maks. 72 kPa
• Warunki pracy: -15…+60°C; wilgotność <95% wilg. wzgl.; wysokość maks. 2000 m n.p.m.
• Składowanie / transport: -20…+80°C; wilgotność <95% wilg. wzgl.
• Uwaga środowiskowa: nie wolno dopuścić do zroszenia, oblodzenia i dostania się wody
• Odporność na wibracje: IEC 60068-2-6:2008 (10 m/s²)
• Odporność na udary: IEC 60068-2-27:2021 (100 m/s²)
• Klasyfikacja: wg EN 1854:2010 – PSD-M (50.000 cykli)
• Obudowa: wytrzymałe tworzywo sztuczne z podstawą z ciśnieniowego odlewu aluminium

Montaż

• Sposób montażu (QPL15): z użyciem o-ringu (o-ring i śruby samoformujące są w komplecie).
• Położenie montażowe: poziomo lub pionowo, lecz nie dołem do góry (skala/pokrętło nie może być skierowane w dół) – może to mieć niewielki wpływ na punkt przełączania.
• Należy skontrolować szczelność połączeń.
• Aby ograniczyć ryzyko zablokowania przyłącza ciśnieniowego przez zabrudzenia, należy zapewnić odpowiednie środki (np. sitko dokładne lub filtr).
• Króciec do pomiaru ciśnienia można otworzyć kluczem imbusowym 3 mm.
• Maks. moment dokręcenia: 2,3 Nm.

Normy i certyfikaty

• Zastosowane dyrektywy: 2014/35/EC (LVD), EU/2016/426, 2014/30/UE (EMC – odporność na zakłócenia)
• Normy: EN 1854, EN 60730-2-6
• Zgodności: EAC; chińska dyrektywa RoHS

Trwałość i serwis

• Trwałość znamionowa: 50.000 cykli uruchomienia palnika (co zwyczajowo odpowiada ok. 10 latom użytkowania od daty produkcji).
• Zaleca się wymianę QPLx5 po przekroczeniu 50.000 cykli lub po upływie 10 lat użytkowania.
• W razie wymiany zaworu zaleca się wymianę również QPLx5; nie zaleca się ponownego montażu.

Podsumowanie

Siemens QPL15.150B to kompaktowy detektor ciśnienia do aplikacji gazowych i powietrznych, z regulowanym punktem przełączania w zakresie 0,5…15 kPa, stopniem ochrony IP54 i stykami COM/NO/NC. Dzięki montażowi na o-ringu, automatycznemu resetowaniu oraz parametrom łączeniowym do AC 250 V / DC 24…48 V sprawdza się jako element bezpieczeństwa i nadzoru ciśnienia w armaturze gazowej urządzeń spalających paliwa gazowe.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE, rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe oraz dyrektywy EMC 2014/30/UE.
• Zgodność produktu wykazano na podstawie norm EN 1854 oraz EN 60730-2-6.
• Urządzenie zawiera elementy elektryczne i elektroniczne, dlatego nie może być utylizowane wraz z odpadami komunalnymi. Utylizację należy przeprowadzać zgodnie z obowiązującymi przepisami lokalnymi.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez specjalistyczny, upoważniony personel.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Niezastosowanie tych środków grozi porażeniem prądem elektrycznym.
• Nie wolno otwierać detektora ciśnienia, dokonywać manipulacji ani modyfikacji urządzenia.
• Po upadku lub uderzeniu urządzenia nie wolno ponownie uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Nie używać urządzenia w otoczeniu łatwopalnym lub wybuchowym ze względu na ryzyko pożaru lub wybuchu.
• Urządzenie należy instalować zgodnie z obowiązującymi przepisami oraz dokumentacją producenta.
• Model QPL15.150B należy stosować wyłącznie do mediów dopuszczonych przez producenta, tj. do monitorowania ciśnienia powietrza lub gazów z grup 1 / 2 / 3, wodoru i innych neutralnych mediów gazowych, zgodnie z dokumentacją.
• Zakres ciśnienia pracy dla modelu QPL15.150B wynosi 0,5…15 kPa. Dopuszczalne ciśnienie robocze wynosi maksymalnie 72 kPa. Przekroczenie dopuszczalnych parametrów pracy może spowodować nieprawidłowe działanie lub uszkodzenie urządzenia.
• Połączenia rurowe należy skontrolować pod kątem szczelności. W celu uniknięcia zablokowania przyłącza ciśnieniowego przez zanieczyszczenia należy zastosować odpowiednie środki zapobiegawcze, np. sitko dokładne lub filtr.
• Urządzenie można montować poziomo lub pionowo, lecz nie wolno montować go skalą skierowaną w dół. Nieprawidłowa pozycja montażu może wpływać na punkt przełączania.
• W celu ustawienia punktu przełączania należy zdjąć osłonę, dokonać regulacji zgodnie ze skalą, a następnie ponownie założyć i zabezpieczyć osłonę, aby zapobiec przestawieniu przez osoby nieupoważnione.
• Punkt przełączania należy sprawdzić w rzeczywistej aplikacji względem spodziewanego ciśnienia przełączania i w razie potrzeby wyregulować, z uwzględnieniem kierunku wzrostu lub spadku ciśnienia.
• W razie uszkodzenia obudowy z tworzywa sztucznego może dojść do wycieku gazu. Produkty z widocznymi uszkodzeniami zewnętrznymi należy natychmiast wymienić.
• W zastosowaniach, w których może dojść do przekroczenia ciśnienia zasilania gazu 60 kPa, należy przewidzieć środki ograniczające wyciek gazu w razie uszkodzenia obudowy odpowiednio do ilości powietrza maks. 70 l/h.
• W razie wymiany zaworu należy wymienić również detektor QPL15.150B. Nie zaleca się ponownego montażu urządzenia, nawet z nowymi uszczelkami w zaworze.
• Zaleca się wymianę urządzenia po wykonaniu ponad 50 000 cykli lub po upływie 10 lat użytkowania od daty produkcji, zgodnie z trwałością znamionową określoną przez producenta.
• Urządzenie ma stopień ochrony IP54 i klasę ochronności II. Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia.
• Produkt należy eksploatować wyłącznie w warunkach środowiskowych określonych przez producenta: temperatura pracy od -15 do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
