QPL25.050B Detektor ciśnienia powietrza lub gazu w ścieżkach gazowych urządzeń opalanych gazem, 0,5..5kPa, przyłącze - gwint ¼″

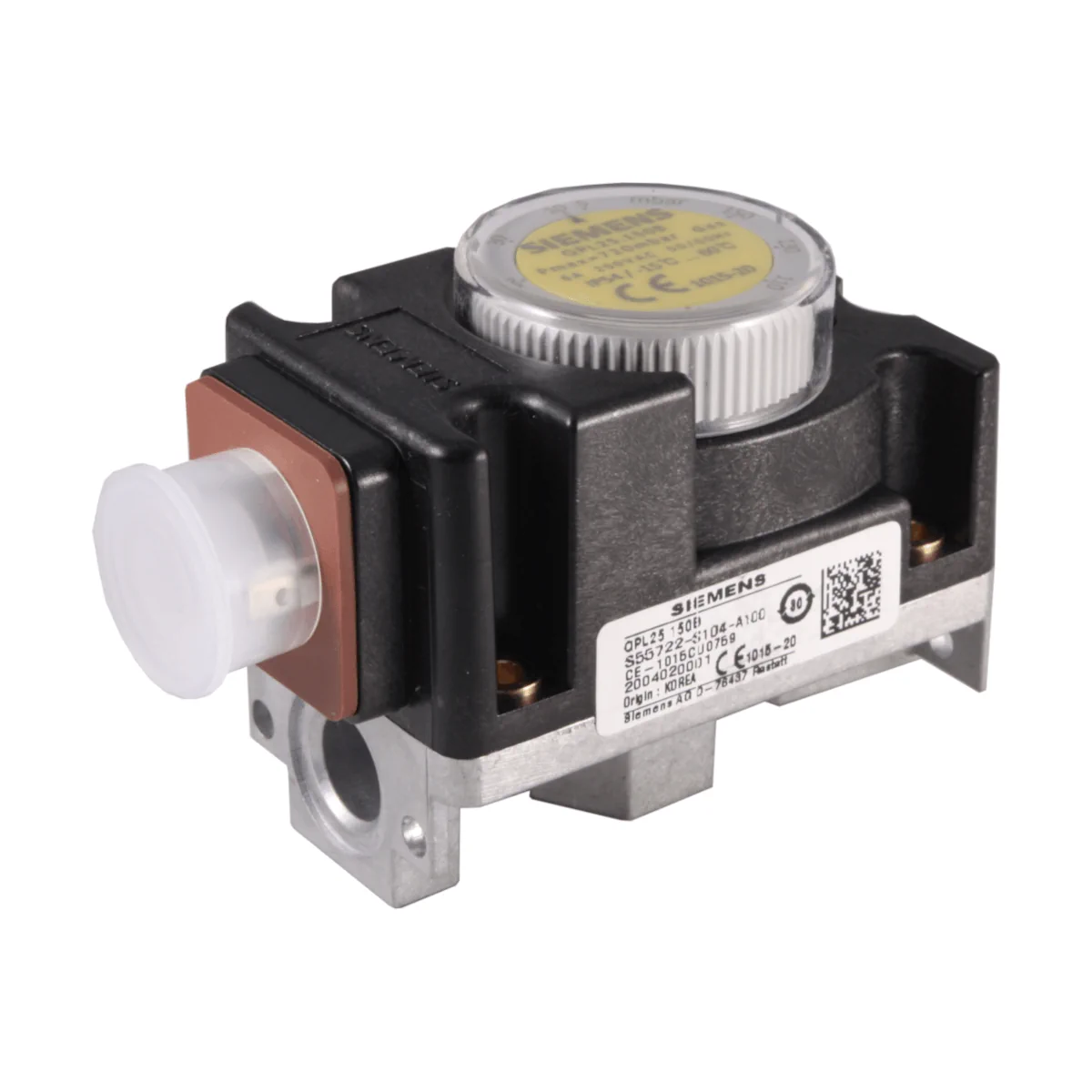

QPL25.050B to kompaktowy detektor ciśnienia (presostat) firmy Siemens, przeznaczony do monitorowania ciśnienia gazu lub powietrza w armaturze gazowej urządzeń spalających paliwa gazowe (np. palników). Urządzenie wykrywa spadek ciśnienia poniżej ustawionej wartości minimalnej lub wzrost ciśnienia powyżej ustawionej wartości maksymalnej i w zależności od sposobu podłączenia rozłącza lub przełącza podłączony obwód. Wersja QPL25 jest wykonaniem z przyłączem gwintowanym 1/4".

Najważniejsze cechy

• Producent: Siemens
• Model: QPL25.050B
• Typ urządzenia: kompaktowy detektor ciśnienia (presostat) z automatycznym resetowaniem
• Zastosowanie: monitorowanie ciśnienia powietrza lub gazu w armaturze gazowej urządzeń spalających paliwa gazowe
• Zakres ciśnienia pracy (nastawny): 0,5…5 kPa
• Różnica przełączania: 0,3 kPa
• Ustawienie fabryczne: 0,5 kPa
• Dopuszczalne ciśnienie robocze (ciągłe): maks. 72 kPa
• Stopień ochrony: IP54
• Klasa ochronności: II wg EN 60730-1:2016
• Masa: ok. 143 g
• Numer katalogowy: S55722-S103-A100

Zastosowanie

• Do monitorowania ciśnienia powietrza lub ciśnienia gazu w armaturze gazowej urządzeń spalających paliwa gazowe.
• Może pracować jako detektor ciśnienia minimalnego lub detektor ciśnienia maksymalnego (zależnie od sposobu wykorzystania i podłączenia).
• Przeznaczony do gazów z grupy 1 / 2 / 3 (wg EN 437:2018); w danych technicznych podano także: <1% H2 oraz <1% NH3.

Funkcje i działanie

Nastawa punktu przełączania

• Punkt przełączania ustawiany jest pokrętłem ze skalą znajdującym się pod osłoną.
• Aby zwiększyć nastawę ciśnienia: przekręcić pokrętło w prawo.
• Aby zmniejszyć nastawę ciśnienia: przekręcić pokrętło w lewo.
• Po ustawieniu należy założyć i zabezpieczyć osłonę, aby chronić nastawę przed nieupoważnioną zmianą.

Praca jako detektor ciśnienia minimalnego / maksymalnego

• Detektor ciśnienia minimalnego: gdy ciśnienie spadnie poniżej ustawionej wartości, następuje otwarcie zestyku NO i zamknięcie zestyku NC.
• Detektor ciśnienia maksymalnego: gdy ciśnienie wzrośnie powyżej ustawionej wartości, następuje otwarcie zestyku NC i zamknięcie zestyku NO.

Podłączenie elektryczne

• Zestyki przełączające: COM (3), NC (1), NO (2).
• Napięcie łączeniowe: AC (skuteczne) maks. 250 V; DC 24…48 V.
• Prąd łączeniowy:
  • AC (skuteczny) maks. 6 A przy cosφ 1
  • AC (skuteczny) maks. 2 A przy cosφ 0,6
  • AC (skuteczny) min. 20 mA
  • DC maks. 1 A
  • DC min. 20 mA
• Wtyczka połączeniowa (akcesorium, osobno): AGA65 (BPZ:AGA65), wg DIN EN 175301-803-A; Ø przewodu 4,5…11 mm, maks. 1,5 mm².

Dane techniczne (QPL25.050B)

• Nastawny zakres ciśnienia pracy: 0,5…5 kPa
• Różnica przełączania: 0,3 kPa
• Ustawienie fabryczne: 0,5 kPa
• Ciśnienie robocze ciągłe: maks. 72 kPa
• Odchyłka ciśnienia przełączania: ±15% w odniesieniu do wartości zadanej (skala), dla pionowej pozycji membrany
• Stopień ochrony: IP54
• Położenie montażowe: poziomo lub pionowo, lecz nie pokrętłem w dół
• Warunki pracy: temperatura -15…+60°C, wilgotność <95% r.h., wysokość maks. 2000 m n.p.m.
• Warunki transportu i składowania: temperatura -20…+80°C, wilgotność <95% r.h.
• Masa: ok. 143 g
• Wykonanie: obudowa z wytrzymałego tworzywa sztucznego z podstawą z ciśnieniowego odlewu aluminium

Montaż i serwis (najważniejsze informacje)

• Przyłącze: montaż z użyciem gwintu 1/4" (dla QPL25).
• Maks. moment dokręcenia: 2,3 Nm.
• Aby uniknąć zablokowania przyłącza ciśnieniowego wskutek zabrudzeń w instalacji, należy zastosować odpowiednie środki zapobiegawcze (np. sitko dokładne lub filtr).
• Króciec do pomiaru ciśnienia można otworzyć kluczem imbusowym 3 mm.
• Zalecenie eksploatacyjne: wymiana po przekroczeniu 50 000 cykli lub po 10 latach użytkowania (trwałość znamionowa).

Podsumowanie

Siemens QPL25.050B to kompaktowy, nastawny presostat do powietrza i gazu z zakresem pracy 0,5…5 kPa, przeznaczony do zastosowań w armaturze gazowej urządzeń spalających paliwa gazowe. Dzięki automatycznemu resetowaniu, solidnej konstrukcji oraz ochronie IP54 sprawdza się jako element kontroli ciśnienia minimalnego lub maksymalnego w aplikacjach OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE, rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe oraz dyrektywy EMC 2014/30/UE.
• Zgodność produktu deklarowano na podstawie norm EN 1854 oraz EN 60730-2-6.
• Urządzenie posiada zgodność EAC.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie specjaliści posiadający odpowiednie uprawnienia.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Nieodłączenie zasilania grozi porażeniem prądem elektrycznym.
• Nie wolno otwierać obudowy, wykonywać modyfikacji ani manipulować przy detektorze ciśnienia. Takie działania są niedozwolone i mogą pogorszyć funkcje bezpieczeństwa urządzenia.
• Po upadku lub uderzeniu urządzenia nie wolno ponownie uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych. Funkcje bezpieczeństwa mogą zostać naruszone.
• Nie używać produktu w otoczeniu łatwopalnym lub wybuchowym ze względu na ryzyko pożaru lub wybuchu.
• Produkt należy instalować zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Urządzenie przeznaczone jest do monitorowania ciśnienia gazu lub powietrza. Dla modelu QPL25.050B zakres ciśnienia pracy wynosi 0,5...5 kPa. Nie przekraczać dopuszczalnego ciśnienia roboczego 72 kPa.
• Produkt jest przeznaczony do gazów grupy 1, 2 i 3 wg EN 437:2018 oraz innych neutralnych mediów gazowych zgodnie z dokumentacją producenta. Nie stosować z mediami nieprzewidzianymi przez producenta.
• Po montażu należy skontrolować szczelność połączeń rurowych. W celu uniknięcia zablokowania przyłącza ciśnieniowego przez zabrudzenia należy stosować odpowiednie środki zapobiegawcze, np. sitko dokładne lub filtr.
• Urządzenie można montować poziomo lub pionowo, lecz nie pokrętłem/skalą w dół. Nieprawidłowa pozycja montażu może wpływać na punkt przełączania.
• Model QPL25.050B montuje się na złączu gwintowanym ISO 1/4". Należy przestrzegać maksymalnego momentu dokręcania 2,3 Nm.
• W razie uszkodzenia obudowy z tworzywa sztucznego może dojść do wycieku gazu. Produkty z widocznymi uszkodzeniami zewnętrznymi należy natychmiast wymienić.
• W zastosowaniach, w których ciśnienie zasilania gazu może przekroczyć 60 kPa, należy przewidzieć środki ograniczające ewentualny wyciek gazu w razie uszkodzenia obudowy odpowiednio do ilości powietrza maks. 70 l/h.
• Punkt przełączania należy sprawdzić w rzeczywistej aplikacji względem spodziewanego ciśnienia przełączania i w razie potrzeby wyregulować, uwzględniając kierunek wzrostu lub spadku ciśnienia. Po regulacji należy założyć i zabezpieczyć osłonę.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia.
• Produkt może pracować w temperaturze od -15°C do +60°C, być transportowany i składowany w temperaturze od -20°C do +80°C, przy wilgotności względnej poniżej 95% i na wysokości do 2000 m n.p.m.
• Stopień ochrony obudowy: IP54. Klasa ochronności: II wg EN 60730-1:2016.
• W przypadku wymiany zaworu należy wymienić również detektor QPL25.050B. Nie zaleca się ponownego montażu, nawet z nowymi uszczelkami.
• Ze względu na trwałość znamionową detektor powinien zostać wymieniony po wykonaniu ponad 50 000 cykli lub po upływie 10 lat użytkowania od daty produkcji, wyłącznie przez autoryzowany personel.

Pliki do pobrania:
QPL25.050B Karta katalogowa
