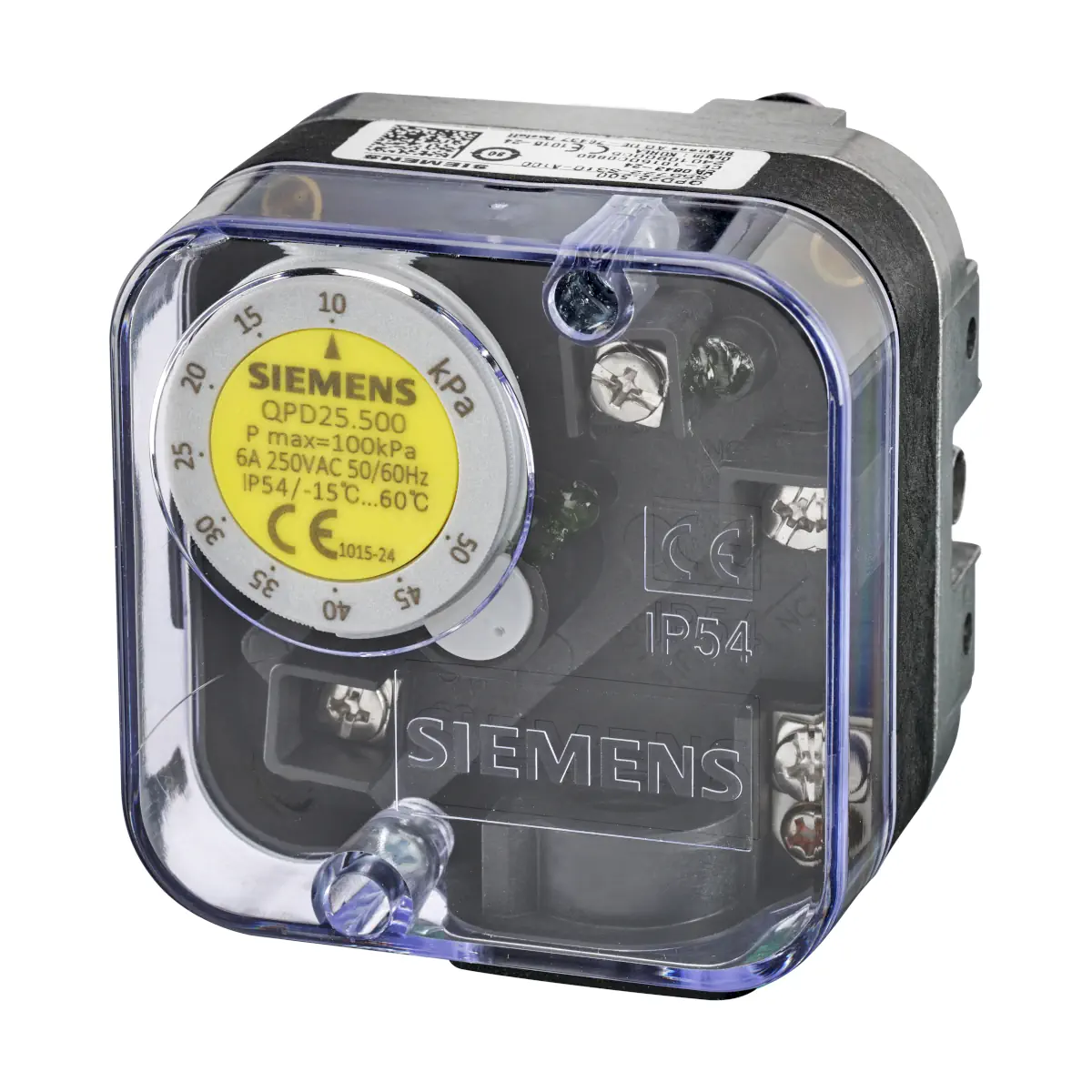

QPD25.003 Detektor ciśnienia do powietrza lub gazu 0,04…0,3 [kPa]

QPD25.003 to czujnik różnicy ciśnienia firmy Siemens, przeznaczony do monitorowania ciśnienia gazu/powietrza oraz natężenia przepływu gazu/powietrza. W przypadku spadku ciśnienia poniżej ustawionej wartości minimalnej lub wzrostu ciśnienia powyżej ustawionej wartości maksymalnej, czujnik powoduje rozłączenie lub przełączenie podłączonego obwodu. Model QPD25.003 posiada ustawiany zakres ciśnienia pracy 0,04…0,3 kPa, automatyczne resetowanie oraz nastawę realizowaną pokrętłem ze skalą (pod osłoną).

Najważniejsze cechy

• Producent: Siemens
• Model: QPD25.003
• Numer magazynowy: S55722-S305-A100
• Typ: czujnik różnicy ciśnienia (do monitorowania ciśnienia i/lub przepływu gazu/powietrza)
• Zakres ciśnienia pracy (nastawiany): 0,04…0,3 kPa
• Różnica przełączania: 0,03 kPa
• Ustawienie fabryczne: 0,04 kPa
• Dozwolone ciśnienie robocze: 50 kPa
• Ciśnienie robocze ciągłe: maks. 50 kPa
• Automatyczne resetowanie
• Stopień ochrony: IP54
• Klasa ochronności: II (zgodnie z EN 60730-1:2016)
• Odchyłka ciśnienia przełączania: ±15% (w odniesieniu do wartości zadanej ze skali; pionowa pozycja membrany)
• Zmiana ustawionej wartości z biegiem czasu użytkowania: ±15%
• Masa: ok. 226 g
• Medium: powietrze, inne neutralne media gazowe oraz gaz (maks. 1% H₂S, maks. 1% NH₃)
• Przyłącze procesowe: gwint 1/4" lub 1/8"
• Wprowadzenie przewodu: dławnica kablowa M20 x 1,5 (brak w zestawie)

Zastosowanie

• Monitorowanie ciśnienia gazu/powietrza lub natężenia przepływu gazu/powietrza w urządzeniach zużywających olej lub gaz (np. palniki, kotły, piece).
• Praca w aplikacjach z ciągłym ciśnieniem roboczym do 50 kPa.
• Możliwość zastosowania jako czujnik różnicy ciśnienia powietrza oraz jako czujnik różnicy ciśnienia gazu (ciśnienie bezwzględne).

Funkcje i działanie

Ustawianie punktu przełączania

• Punkt przełączania ustawia się pokrętłem ze skalą znajdującym się pod osłoną.
• Aby zwiększyć ciśnienie przełączania, pokrętło należy przekręcić w prawo; aby zmniejszyć – w lewo.
• Po ustawieniu należy założyć i zabezpieczyć osłonę, aby chronić nastawę przed przestawieniem przez osoby nieupoważnione.
• Uwaga: wstępnie ustawiony punkt przełączania należy sprawdzić podczas ostatecznej instalacji.

Przełączanie jako czujnik ciśnienia minimalnego / maksymalnego

• Czujnik ciśnienia minimalnego: gdy ciśnienie spadnie poniżej ustawionej wartości, następuje otwarcie zestyku NO i zamknięcie zestyku NC.
• Czujnik ciśnienia maksymalnego: gdy ciśnienie wzrośnie powyżej ustawionej wartości, następuje otwarcie zestyku NC i zamknięcie zestyku NO.

Podłączenie elektryczne

• Styki: 1 = NC, 2 = NO, 3 = COM
• Napięcie przełączania: AC (skuteczne) maks. 250 V; DC 24…48 V
• Prąd przełączania (AC, skuteczny): maks. 6 A (cosφ = 1); maks. 2 A (cosφ = 0,6); min. 20 mA
• Prąd przełączania (DC): maks. 1 A; min. 20 mA
• Moc łączeniowa: 750 VA

Montaż

• Zapewnić szczelną instalację oraz podjąć środki zapobiegające zanieczyszczeniu wlotu ciśnienia (np. sitko lub filtr).
• Położenie montażowe: poziome lub pionowe, lecz nie dołem do góry (skala nie może być skierowana w dół), ponieważ może to wpływać na punkt przełączania, zwłaszcza przy niskich nastawach.
• Podłączenie do instalacji gazowej/powietrza: gwint 1/4" lub 1/8"; moment dokręcenia maks. 2,3 Nm.
• Dławnica kablowa: M20 (brak w zestawie); po montażu i przełożeniu przewodu dokręcić nakrętkę dławnicy (maks. 4,5 Nm).
• Zaciski 1, 2, 3: dokręcanie żył przewodu z momentem maks. 0,5 Nm.
• Pokrywa: przykręcić z momentem maks. 1 Nm.

Dane techniczne

• Zakres ciśnienia pracy (QPD25.003): 0,04…0,3 kPa
• Różnica przełączania (QPD25.003): 0,03 kPa
• Ustawienie fabryczne (QPD25.003): 0,04 kPa
• Ciśnienie robocze ciągłe: maks. 50 kPa
• Stopień ochrony: IP54
• Temperatura pracy: -15…+60°C
• Wilgotność (praca/składowanie/transport): <95% wilg. wzgl.
• Temperatura składowania: -20…+80°C
• Temperatura transportu: -20…+80°C
• Wysokość montażu: maks. 2000 m n.p.m.
• Uwaga środowiskowa: nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody

Normy i certyfikaty

• Dyrektywy: 2014/35/UE (niskonapięciowa), (UE) 2016/426 (urządzenia spalające paliwa gazowe)
• Normy: EN 1854:2010, EN 13611, EN 60730-2-6
• Zgodności: EAC (zgodność euroazjatycka), Chińska dyrektywa RoHS

Serwis i trwałość

• Trwałość znamionowa: 50 000 cykli uruchomienia palnika (w typowej pracy ogrzewania ok. 10 lat użytkowania).
• Po przekroczeniu trwałości znamionowej czujnik powinien zostać wymieniony przez autoryzowany personel.
• W przypadku wymiany komponentów instalacji zasilania gazem/powietrzem zaleca się wymianę również czujnika QPD25.003; ponowny montaż nie jest zalecany.

Podsumowanie

Siemens QPD25.003 to kompaktowy czujnik różnicy ciśnienia z nastawą 0,04…0,3 kPa, przeznaczony do zastosowań gazowych i powietrznych, w których wymagane jest niezawodne rozłączanie lub przełączanie obwodu po przekroczeniu ustawionego progu. Regulacja pod osłoną, automatyczne resetowanie, obudowa IP54 oraz parametry łączeniowe do 250 V AC (i 24…48 V DC) czynią z niego praktyczne rozwiązanie do urządzeń takich jak palniki, kotły i piece.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe.
• Urządzenie należy utylizować zgodnie z lokalnymi przepisami jako odpad zawierający komponenty elektryczne i elektroniczne. Nie wyrzucać razem z odpadami komunalnymi.
• Produkt jest przeznaczony wyłącznie do nadzoru ciśnienia lub przepływu powietrza i gazu w urządzeniach olejowych lub gazowych, takich jak palniki, kotły i piece. Dla modelu QPD25.003 zakres roboczy wynosi 0,04...0,3 kPa.
• Montaż, instalację, regulację, okablowanie i serwis mogą wykonywać wyłącznie osoby upoważnione i wykwalifikowane, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć urządzenie od zasilania sieciowego z rozłączeniem wszystkich biegunów oraz zabezpieczyć instalację przed przypadkowym ponownym załączeniem. Nieodłączenie zasilania grozi porażeniem prądem.
• Nie otwierać zamkniętych lub nitowanych komór urządzenia, nie ingerować w konstrukcję i nie modyfikować presostatu.
• Upadek lub silny wstrząs mogą pogorszyć funkcje bezpieczeństwa urządzenia. Taki produkt nie może być ponownie uruchamiany, nawet jeśli nie ma widocznych uszkodzeń.
• Nie używać urządzenia w atmosferze zawierającej gazy palne lub wybuchowe.
• Urządzenie należy montować szczelnie, z zachowaniem ochrony przed zanieczyszczeniem króćców ciśnieniowych, np. przez zastosowanie drobnej siatki lub filtra.
• Produkt można montować wyłącznie w pozycji poziomej lub pionowej. Montaż w pozycji wiszącej jest niedopuszczalny, ponieważ może wpływać na punkt przełączania, szczególnie przy niskich nastawach ciśnienia.
• Uszkodzenie plastikowej obudowy może spowodować wyciek gazu.
• Urządzenie jest przeznaczone do pracy z powietrzem, neutralnymi mediami gazowymi oraz gazem o maksymalnej zawartości 1% H2S i 1% NH3.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -15 do +60°C, wilgotność poniżej 95% r.h., wysokość instalacji do 2000 m n.p.m.
• Dopuszczalne ciśnienie pracy ciągłej dla modelu QPD25.003 wynosi maksymalnie 50 kPa. Nie przekraczać wartości podanych w dokumentacji producenta.
• Po ustawieniu punktu przełączania należy zweryfikować nastawę w finalnej instalacji oraz ponownie zabezpieczyć pokrywę przed ingerencją.
• Presostat należy wymienić po przekroczeniu 50 000 cykli uruchomienia palnika lub po 10 latach eksploatacji od daty produkcji, w zależności od tego, co nastąpi wcześniej. Po osiągnięciu projektowanej trwałości urządzenie musi zostać wymienione przez upoważniony personel.
• Przy wymianie innych elementów doprowadzających gaz lub powietrze presostat QPD25.003 również powinien zostać wymieniony. Nie zaleca się ponownego montażu używanego urządzenia.
