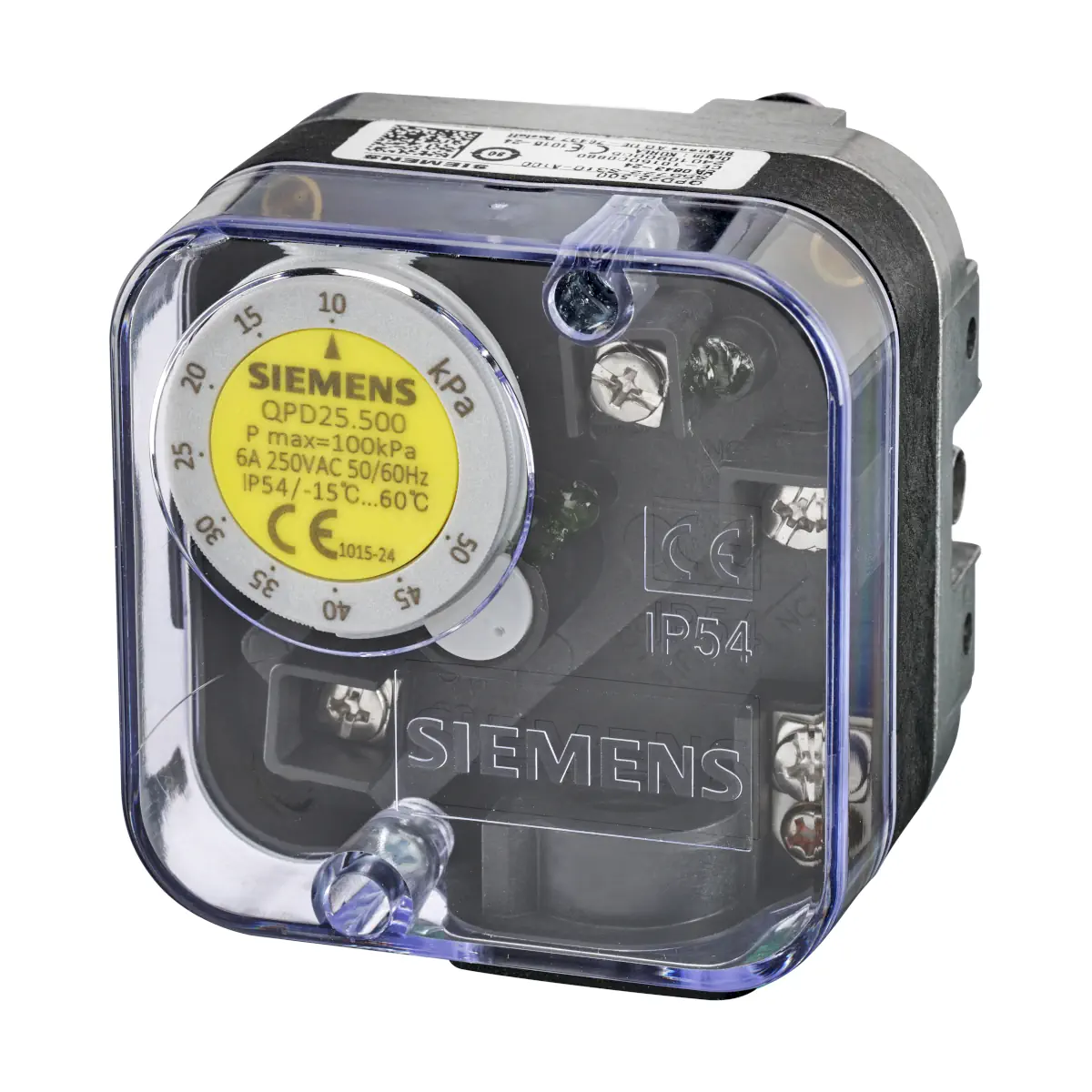

QPD25.500 Detektor ciśnienia do powietrza lub gazu 10…50 [kPa]

QPD25.500 to czujnik różnicy ciśnienia (presostat) firmy Siemens, przeznaczony do monitorowania ciśnienia gazu/powietrza oraz natężenia przepływu gazu/powietrza. W przypadku spadku ciśnienia poniżej ustawionej wartości minimalnej lub wzrostu ciśnienia powyżej ustawionej wartości maksymalnej następuje rozłączenie lub przełączenie podłączonego obwodu. Model QPD25.500 posiada ustawiany zakres ciśnienia pracy 10…50 kPa, automatyczne resetowanie oraz obudowę o stopniu ochrony IP54.

Najważniejsze cechy

• Producent: Siemens
• Model: QPD25.500
• Numer magazynowy: S55722-S310-A100
• Typ: czujnik / wyłącznik różnicy ciśnienia (presostat) do gazu i powietrza
• Zakres ciśnienia pracy (nastawny): 10…50 kPa
• Różnica przełączania: 2,5 kPa
• Ustawienie fabryczne: 10 kPa
• Automatyczne resetowanie
• Stopień ochrony: IP54
• Montaż: poziomy lub pionowy (niedozwolony montaż „dołem do góry” – skala nie może być skierowana w dół)

Zastosowanie

• Monitorowanie ciśnienia gazu/powietrza lub natężenia przepływu gazu/powietrza w urządzeniach zużywających olej lub gaz (np. palniki, kotły, piece)
• Zastosowanie jako czujnik różnicy ciśnienia powietrza
• Zastosowanie jako czujnik różnicy ciśnienia gazu (ciśnienie bezwzględne)

Funkcje i działanie

Ustawianie punktu przełączania

• Punkt przełączania ustawia się pokrętłem ze skalą znajdującym się pod osłoną.
• Aby zwiększyć ciśnienie przełączania – przekręcić pokrętło w prawo.
• Aby zmniejszyć ciśnienie przełączania – przekręcić pokrętło w lewo.
• Po ustawieniu należy założyć i zabezpieczyć osłonę, aby chronić nastawę przed przestawieniem.
• Ustawiony wstępnie punkt przełączania należy sprawdzić podczas ostatecznej instalacji.

Tryb „minimum” i „maximum” (zależnie od sposobu podłączenia styków)

• Czujnik ciśnienia minimalnego: gdy ciśnienie spadnie poniżej ustawionej wartości, następuje otwarcie zestyku NO i zamknięcie zestyku NC.
• Czujnik ciśnienia maksymalnego: gdy ciśnienie wzrośnie powyżej ustawionej wartości, następuje otwarcie zestyku NC i zamknięcie zestyku NO.

Podłączenie procesowe i elektryczne

• Przyłącze ciśnienia: możliwość podłączenia za pomocą gwintu ¼” lub 1/8”.
• Średnica wewnętrzna węża: < 5 mm
• Dławnica kablowa: M20 x 1,5 (dławnica nie jest w zestawie).
• Zaciski elektryczne: 1 – NC, 2 – NO, 3 – COM.
• Momenty dokręcania (maks.):
  • przyłącze do instalacji gazowej/powietrza: 2,3 Nm,
  • nakrętka dławnicy M20: 4,5 Nm,
  • zaciski 1–3: 0,5 Nm,
  • pokrywa: 1 Nm.

Dane techniczne (QPD25.500)

• Napięcie przełączania: AC (skuteczne) maks. 250 V; DC 24…48 V
• Prąd przełączania:
  • AC (skuteczne) maks. 6 A przy cosφ 1
  • AC (skuteczne) maks. 2 A przy cosφ 0,6
  • AC (skuteczne) min. 20 mA
  • DC maks. 1 A
  • DC min. 20 mA
• Moc łączeniowa: 750 VA
• Zakres ciśnienia pracy: 10…50 kPa
• Różnica przełączania: 2,5 kPa
• Ustawienie fabryczne: 10 kPa
• Ciśnienie robocze ciągłe: maks. 50 kPa
• Dozwolone ciśnienie robocze: 100 kPa
• Odchyłka ciśnienia przełączania: ±15% w odniesieniu do wartości zadanej (skala) (pionowa pozycja membrany)
• Histereza ciśnienia przełączania: 2,5 kPa
• Medium: powietrze, inne neutralne media gazowe i gaz (maks. 1% H₂S, maks. 1% NH₃)
• Masa: ok. 226 g
• Stopień ochrony: IP54
• Klasa ochronności: II (zgodnie z EN 60730-1:2016)
• Warunki pracy: -15…+60°C; wilgotność <95% r.h.; wysokość montażu maks. 2000 m n.p.m. (nie dopuszczać do kondensacji, oblodzenia ani dostania się wody)
• Warunki transportu i składowania: -20…+80°C; wilgotność <95% r.h.
• Odporność mechaniczna:
  • drgania: IEC 60068-2-6:2008 (10 m/s²)
  • wstrząsy: IEC 60068-2-27:2021 (100 m/s²)

Montaż i eksploatacja

• Montaż w pozycji poziomej lub pionowej; nie montować dołem do góry (skala nie może być skierowana w dół), ponieważ może to wpływać na punkt przełączania.
• Zapewnić szczelną instalację.
• Podjąć środki, aby uniknąć zanieczyszczenia wlotu ciśnienia (np. montaż sitka lub filtra).

Normy i certyfikaty

• Zastosowane dyrektywy: 2014/35/UE (dyrektywa niskonapięciowa), (UE) 2016/426 (rozporządzenie w sprawie urządzeń spalających paliwa gazowe)
• Normy/przepisy: EN 1854:2010, EN 13611, EN 60730-2-6
• Klasyfikacja: zgodnie z EN 1854:2022, PSD-M (50 000 cykli)

Podsumowanie

Siemens QPD25.500 to solidny czujnik różnicy ciśnienia z nastawą 10…50 kPa, przeznaczony do kontroli gazu i powietrza w aplikacjach takich jak palniki, kotły i piece. Dzięki automatycznemu resetowaniu, obudowie IP54 oraz stykowi przełącznemu (NC/NO/COM) sprawdzi się jako czujnik ciśnienia minimalnego lub maksymalnego – zależnie od sposobu włączenia w obwód.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe.
• Zgodność potwierdzono w oparciu o normy: EN 1854, EN 13611 oraz EN 60730-2-6.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Produkt przeznaczony jest do nadzoru ciśnienia i przepływu powietrza oraz gazu w urządzeniach olejowych lub gazowych, takich jak palniki, kotły i piece. Dla modelu QPD25.500 zakres roboczy wynosi 10...50 kPa.
• Montaż, instalacja, uruchomienie, regulacja i serwis mogą być wykonywane wyłącznie przez upoważniony, wykwalifikowany personel oraz zgodnie z dokumentacją producenta i obowiązującymi przepisami krajowymi.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć urządzenie od zasilania sieciowego ze wszystkich biegunów oraz zabezpieczyć instalację przed przypadkowym ponownym załączeniem. W przeciwnym razie istnieje ryzyko porażenia prądem.
• Nie otwierać zaplombowanych ani zamkniętych nitami części urządzenia, nie ingerować w konstrukcję i nie modyfikować presostatu.
• Nie używać urządzenia w atmosferze zawierającej gazy palne lub wybuchowe.
• Upadek lub silny wstrząs mogą pogorszyć funkcje bezpieczeństwa urządzenia. Presostat, który uległ upadkowi lub uderzeniu, nie może być ponownie uruchamiany, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Urządzenie należy montować wyłącznie szczelnie i w sposób zapobiegający nieszczelnościom. Należy chronić przyłącze ciśnieniowe przed zanieczyszczeniami, np. stosując drobną siatkę lub filtr.
• Presostat może być montowany wyłącznie poziomo lub pionowo. Niedopuszczalny jest montaż w pozycji podwieszonej, ze skalą skierowaną w dół.
• Uszkodzenie plastikowej obudowy może spowodować wyciek gazu. Nie stosować produktu z uszkodzoną obudową.
• Podłączenie ciśnieniowe należy wykonywać przez gwint 1/4" lub 1/8" zgodnie z dokumentacją producenta. Maksymalny moment dokręcania przyłączy wynosi 2,3 Nm.
• Dławik kablowy M20 nie znajduje się w komplecie i musi zostać dobrany oraz zamontowany zgodnie z wymaganiami producenta. Maksymalny moment dokręcania nakrętki złącznej dławika wynosi 4,5 Nm.
• Przewody należy podłączać do zacisków 1, 2 i 3 zgodnie ze schematem połączeń producenta. Maksymalny moment dokręcania zacisków wynosi 0,5 Nm. Należy podłączyć przewód ochronny zgodnie z dokumentacją.
• Po ustawieniu punktu przełączania należy ponownie zamontować i dokręcić pokrywę, aby zabezpieczyć urządzenie przed ingerencją. Maksymalny moment dokręcania pokrywy wynosi 1 Nm.
• Wstępnie ustawiony punkt przełączania musi zostać zweryfikowany w finalnej instalacji.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia.
• Urządzenie posiada stopień ochrony IP54 i może pracować wyłącznie w warunkach zgodnych z dokumentacją producenta: temperatura pracy od -15 do +60 °C, wilgotność poniżej 95% r.h., wysokość instalacji maks. 2000 m n.p.m.
• Medium robocze: powietrze, inne neutralne media gazowe oraz gaz, przy maksymalnej zawartości 1% H2S i maksymalnie 1% NH3.
• Dla modelu QPD25.500 dopuszczalne ciśnienie robocze wynosi maksymalnie 100 kPa, a ciągłe ciśnienie pracy urządzenia maksymalnie 50 kPa. Przekroczenie tych wartości może spowodować uszkodzenie urządzenia lub nieprawidłowe działanie.
• Produkt należy wymienić także przy wymianie innych elementów instalacji doprowadzających gaz lub powietrze. Zalecana wymiana następuje po przekroczeniu 50 000 cykli lub po 10 latach eksploatacji od daty produkcji. Nie zaleca się ponownego montażu używanego urządzenia.
