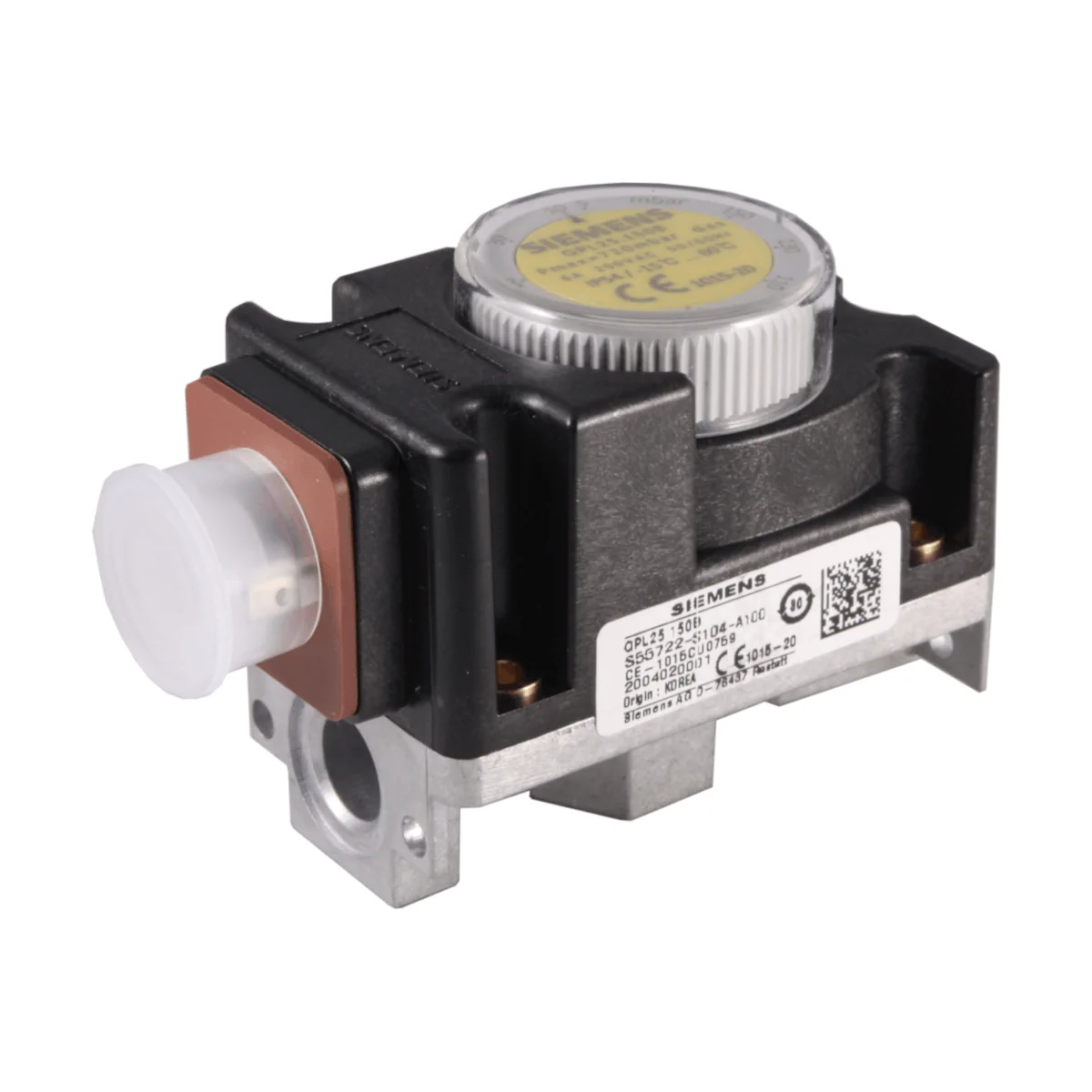

QPL25.003B Detektor ciśnienia powietrza lub gazu w ścieżkach gazowych urządzeń opalanych gazem, 0,1..0,3kPa, przyłącze - gwint ¼″

QPL25.003B to kompaktowy detektor ciśnienia firmy Siemens, przeznaczony do monitorowania ciśnienia gazu lub powietrza. Urządzenie służy do nadzoru ciśnienia minimalnego lub ciśnienia maksymalnego – w przypadku spadku poniżej ustawionej wartości minimalnej lub wzrostu powyżej ustawionej wartości maksymalnej następuje rozłączenie lub przełączenie podłączonego obwodu. Wersja QPLx5.xxxB zastępuje poprzednią wersję QPLx5.xxx.

Najważniejsze cechy

• Producent: Siemens
• Model: QPL25.003B
• Typ urządzenia: kompaktowy detektor ciśnienia (monitor ciśnienia)
• Monitorowane medium: gaz lub powietrze
• Zastosowanie: armatura gazowa urządzeń spalających paliwa gazowe (palniki gazowe)
• Funkcja: detektor ciśnienia minimalnego lub maksymalnego
• Resetowanie: automatyczne
• Ustawiany punkt przełączania: pokrętłem regulacyjnym ze skalą (pod osłoną)
• Stopień ochrony: IP54
• Klasa ochronności: II wg EN 60730-1:2016

Zastosowanie

• Do monitorowania ciśnienia powietrza lub ciśnienia gazu w armaturze gazowej urządzeń spalających paliwa gazowe (palników gazowych).
• Może pracować jako detektor ciśnienia minimalnego lub detektor ciśnienia maksymalnego.
• Przeznaczony do gazów z grupy 1 / 2 / 3 wg EN 437:2018, z ograniczeniami: <1% H2 oraz <1% NH3.

Zakres pracy – QPL25.003B (konkretny model)

• Zakres ciśnienia pracy: 0,1…0,3 kPa
• Różnica przełączania: 0,1 kPa
• Ustawienie fabryczne: 0,1 kPa
• Maks. ciśnienie robocze ciągłe: 72 kPa

Funkcje i działanie

Ustawianie punktu przełączania

• Aby ustawić punkt przełączania należy zdjąć osłonę.
• Zwiększanie ciśnienia: przekręcić pokrętło ze skalą w prawo.
• Zmniejszanie ciśnienia: przekręcić pokrętło ze skalą w lewo.
• Po nastawie założyć i zabezpieczyć osłonę, aby chronić przed przestawieniem przez osoby nieupoważnione.

Praca jako detektor minimalny / maksymalny

• Detektor ciśnienia minimalnego: gdy ciśnienie spadnie poniżej ustawionej wartości, następuje otwarcie zestyku NO i zamknięcie zestyku NC.
• Detektor ciśnienia maksymalnego: gdy ciśnienie wzrośnie powyżej ustawionej wartości, następuje otwarcie zestyku NC i zamknięcie zestyku NO.

Podłączenie elektryczne

• Zestyki: COM, NO, NC (przełączeniowe)
• Oznaczenie zacisków: 1 = NC, 2 = NO, 3 = COM
• Wtyczka połączeniowa (akcesorium, osobno): AGA65 (BPZ:AGA65), wtyczka wg DIN EN 175301-803-A

Dane techniczne

• Napięcie łączeniowe: AC (skuteczne) maks. 250 V; DC 24…48 V
• Prąd łączeniowy:
  • AC (skuteczne) maks. 6 A przy cosφ 1
  • AC (skuteczne) maks. 2 A przy cosφ 0,6
  • AC (skuteczne) min. 20 mA
  • DC maks. 1 A
  • DC min. 20 mA
• Odchyłka ciśnienia przełączania: ±15% w odniesieniu do wartości zadanej (skala) – dla pionowej pozycji membrany
• Masa: ok. 143 g
• Położenie montażowe: poziomo lub pionowo, lecz nie pokrętłem w dół (skala nie może być skierowana w dół)
• Warunki otoczenia – praca: -15…+60°C; wilgotność <95% r.h.; wysokość maks. 2000 m n.p.m.
• Warunki otoczenia – transport/składowanie: -20…+80°C; wilgotność <95% r.h.
• Klasyfikacja: wg EN 1854:2010 PSD-M (50.000 cykli)

Montaż

• Przyłącze montażowe (dla QPL25): montaż na złączce gwintowanej ISO 1/4” (Rp1/4”).
• Maks. moment dokręcenia: 2,3 Nm.
• Zalecenia montażowe: skontrolować szczelność połączeń rur oraz zastosować środki zapobiegające zabrudzeniu (np. sitko dokładne lub filtr), aby uniknąć zablokowania przyłącza ciśnieniowego.
• Króciec do pomiaru ciśnienia w QPLx5 można otworzyć kluczem imbusowym 3 mm.

Podsumowanie

Siemens QPL25.003B to kompaktowy, automatycznie resetujący się detektor ciśnienia do zastosowań w armaturze gazowej palników, umożliwiający nadzór ciśnienia minimalnego lub maksymalnego. Model QPL25.003B oferuje zakres nastawy 0,1…0,3 kPa, różnicę przełączania 0,1 kPa oraz stopień ochrony IP54, zapewniając prostą nastawę punktu przełączania i niezawodną realizację funkcji bezpieczeństwa w aplikacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE, rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe oraz dyrektywy EMC 2014/30/UE.
• Zgodność produktu wykazano na podstawie norm EN 1854 oraz EN 60730-2-6.
• Urządzenie posiada zgodność EAC.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie specjalistyczny, upoważniony personel.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Niezastosowanie się do tego zalecenia grozi porażeniem prądem elektrycznym.
• Nie wolno otwierać urządzenia, dokonywać manipulacji ani modyfikacji detektora ciśnienia.
• Po upadku lub uderzeniu urządzenia nie wolno ponownie uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Nie używać produktu w otoczeniu łatwopalnym lub wybuchowym, ponieważ istnieje niebezpieczeństwo pożaru lub wybuchu.
• Produkt należy instalować zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Urządzenie jest przeznaczone do monitorowania ciśnienia gazu lub powietrza. Dla modelu QPL25.003B zakres ciśnienia pracy wynosi 0,1…0,3 kPa, a maksymalne ciśnienie robocze ciągłe 72 kPa.
• Urządzenie jest przeznaczone do gazów grupy 1, 2 i 3 wg EN 437:2018 oraz neutralnych mediów gazowych, z uwzględnieniem ograniczeń podanych przez producenta dla zawartości H2 i NH3.
• Połączenia rurowe należy sprawdzić pod kątem szczelności. W celu uniknięcia zablokowania przyłącza ciśnieniowego przez zabrudzenia należy stosować odpowiednie środki zapobiegawcze, np. sitko dokładne lub filtr.
• Model QPL25.003B można montować poziomo lub pionowo, lecz nie pokrętłem w dół. Nieprawidłowa pozycja montażu może wpływać na punkt przełączania.
• W zależności od wykonania urządzenie montować zgodnie z przewidzianym sposobem przyłącza. Dla QPL25.003B stosowane jest przyłącze 1/4".
• W przypadku uszkodzenia obudowy z tworzywa sztucznego może dojść do wycieku gazu. Produkty z uszkodzeniami zewnętrznymi należy natychmiast wymienić.
• W zastosowaniach, w których może dojść do przekroczenia ciśnienia zasilania gazu 60 kPa, należy przewidzieć środki ograniczające wyciek gazu w razie uszkodzenia obudowy odpowiednio do ilości powietrza maks. 70 l/h.
• Punkt przełączania należy ustawiać zgodnie z dokumentacją producenta i sprawdzić w rzeczywistej aplikacji względem spodziewanego ciśnienia przełączania. Po regulacji należy ponownie założyć i zabezpieczyć osłonę.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia.
• Produkt ma stopień ochrony IP54 i klasę ochronności II. Należy stosować go wyłącznie w warunkach środowiskowych dopuszczonych przez producenta.
• Dopuszczalna temperatura pracy wynosi od -15°C do +60°C, a dopuszczalna wilgotność względna poniżej 95% bez kondensacji.
• Po osiągnięciu trwałości znamionowej 50 000 cykli lub po upływie 10 lat użytkowania od daty produkcji urządzenie powinno zostać wymienione przez autoryzowany personel.
• W razie wymiany zaworu współpracującego należy wymienić również detektor QPL25.003B. Nie zaleca się ponownego montażu, nawet z nowymi uszczelkami w zaworze.
