QPL15.050B Detektor ciśnienia powietrza lub gazu w ścieżkach gazowych urządzeń opalanych gazem, 0,5..5kPa, przyłącze - pierścień

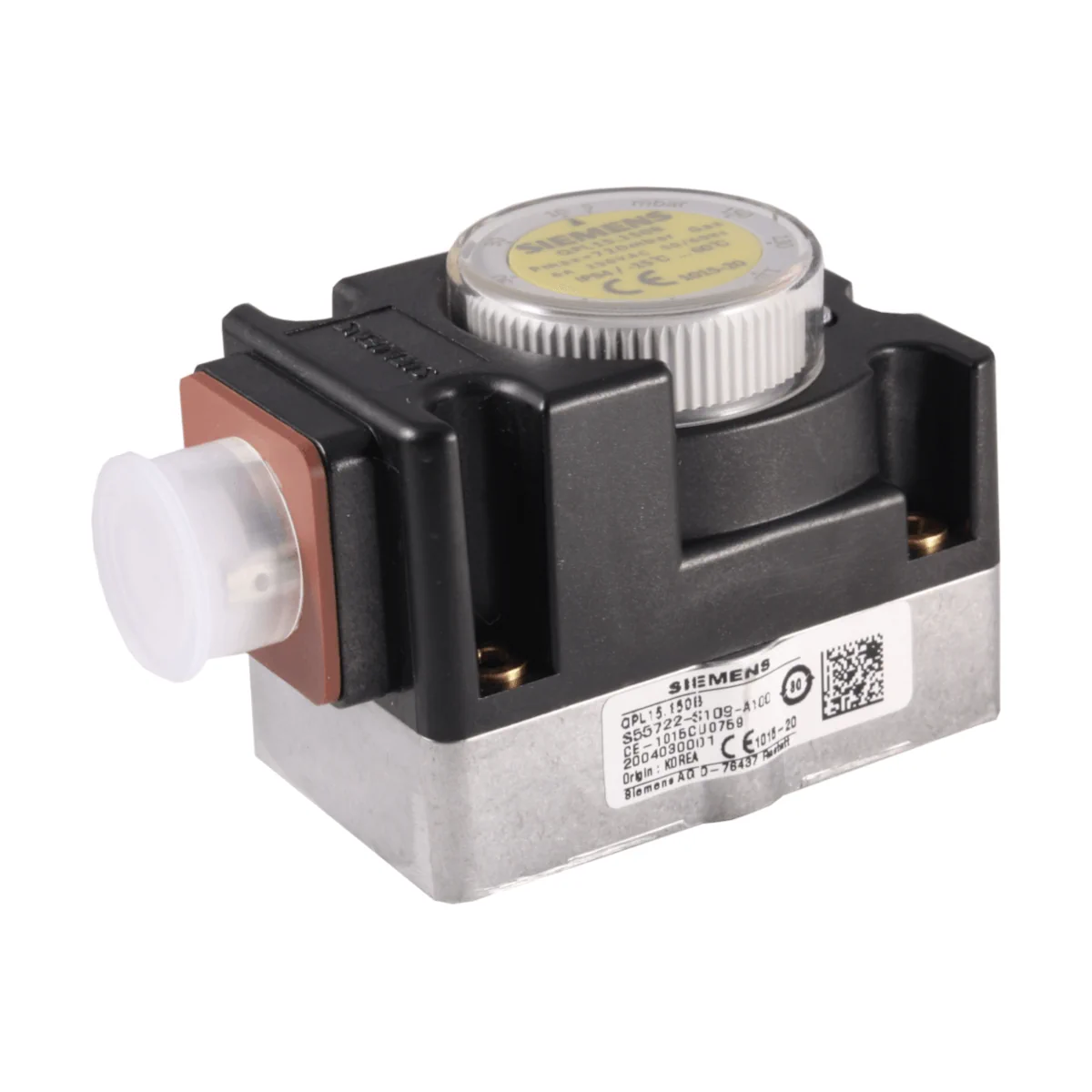

QPL15.050B to kompaktowy detektor ciśnienia (presostat) marki Siemens, przeznaczony do monitorowania ciśnienia gazu lub powietrza. Urządzenie kontroluje wartość ciśnienia i w przypadku spadku poniżej ustawionego progu minimalnego lub wzrostu powyżej ustawionego progu maksymalnego powoduje rozłączenie lub przełączenie podłączonego obwodu (styk przełączny COM/NO/NC). Model ten należy do wersji QPLx5.xxxB z automatycznym resetowaniem i jest przeznaczony głównie do zastosowań OEM.

Najważniejsze cechy

• Producent: Siemens
• Model: QPL15.050B
• Typ urządzenia: kompaktowy detektor ciśnienia / presostat (styk przełączny COM/NO/NC)
• Medium: powietrze lub gazy (grupa 1/2/3 wg EN 437), wodór i inne neutralne media gazowe; w danych: <1% H2, <1% NH3
• Zakres ciśnienia pracy (nastawa): 0,5…5 kPa
• Różnica przełączania: 0,3 kPa
• Ustawienie fabryczne: 0,5 kPa
• Ciśnienie robocze ciągłe (maks.): 72 kPa
• Stopień ochrony: IP54
• Klasa ochronności: II wg EN 60730-1:2016
• Odchyłka ciśnienia przełączania: ±15% wartości zadanej (skala), dla pionowej pozycji membrany
• Obudowa: tworzywo sztuczne, podstawa z ciśnieniowego odlewu aluminium

Zastosowanie

QPL15.050B służy do monitorowania ciśnienia powietrza lub ciśnienia gazu w armaturze gazowej urządzeń spalających paliwa gazowe (np. palników gazowych). Może pracować jako:

• detektor ciśnienia minimalnego (reakcja na spadek ciśnienia poniżej progu),
• detektor ciśnienia maksymalnego (reakcja na wzrost ciśnienia powyżej progu).

Funkcje i działanie

Styk przełączny COM / NO / NC

• Praca jako detektor ciśnienia minimalnego: gdy ciśnienie spadnie poniżej ustawionej wartości, następuje otwarcie styku NO i zamknięcie styku NC.
• Praca jako detektor ciśnienia maksymalnego: gdy ciśnienie wzrośnie powyżej ustawionej wartości, następuje otwarcie styku NC i zamknięcie styku NO.

Nastawa punktu przełączania

• Punkt przełączania ustawia się pokrętłem regulacyjnym ze skalą znajdującym się pod osłoną.
• Aby zwiększyć wartość ciśnienia przełączania, pokrętło należy przekręcić w prawo, aby zmniejszyć – w lewo.
• Po ustawieniu należy założyć i zabezpieczyć osłonę, aby chronić nastawę przed nieupoważnioną zmianą.

Automatyczne resetowanie

• Model QPL15.050B jest wersją z automatycznym resetowaniem.

Podłączenie elektryczne

• Zestyki: 1 – NC, 2 – NO, 3 – COM
• Napięcie łączeniowe (maks.): AC 250 V (skuteczne); DC 24…48 V
• Prąd łączeniowy: AC maks. 6 A (cosφ 1); AC maks. 2 A (cosφ 0,6); AC min. 20 mA; DC maks. 1 A; DC min. 20 mA

Montaż

• Wersja QPL15 przeznaczona jest do montażu z użyciem o-ringu (o-ring i śruby samoformujące są w komplecie).
• Dopuszczalne położenie: poziomo lub pionowo, lecz nie dołem do góry (skala nie może być skierowana w dół) – może to mieć niewielki wpływ na punkt przełączania.
• Należy skontrolować szczelność połączeń oraz zastosować środki zapobiegające zabrudzeniu przyłącza ciśnieniowego (np. sitko dokładne lub filtr).
• Króciec do pomiaru ciśnienia w QPLx5 można otworzyć kluczem imbusowym 3 mm.
• Opcjonalnie QPL15 można montować również na kołnierzach AGF10.

Dane techniczne (QPL15.050B)

• Zakres nastawy (ciśnienie pracy): 0,5…5 kPa
• Różnica przełączania: 0,3 kPa
• Ustawienie fabryczne: 0,5 kPa
• Ciśnienie robocze ciągłe (maks.): 72 kPa
• Stopień ochrony: IP54
• Klasa ochronności: II wg EN 60730-1:2016
• Masa (QPL15): ok. 155 g
• Warunki pracy: -15…+60°C; wilgotność <95% r.h.; wysokość maks. 2000 m n.p.m. (nie dopuścić do zroszenia, oblodzenia i dostania się wody)
• Warunki transportu i składowania: -20…+80°C; wilgotność <95% r.h.
• Odporność mechaniczna: wibracje wg IEC 60068-2-6:2008 (10 m/s²), udary wg IEC 60068-2-27:2021 (100 m/s²)
• Klasyfikacja: wg EN 1854:2010 PSD-M (50.000 cykli)

Normy i zgodności

• Dyrektywy: 2014/35/EC (LVD), EU/2016/426 (GAR), 2014/30/UE (EMC – odporność na zakłócenia)
• Normy: EN 1854, EN 60730-2-6
• Zgodności: EAC, chińska dyrektywa RoHS

Akcesoria (opcjonalnie)

• Wtyczka połączeniowa: AGA65 (BPZ:AGA65), wg DIN EN 175301-803-A
• Zakres średnicy przewodu: Ø 4,5…11 mm
• Maks. przekrój żyły: 1,5 mm²

Podsumowanie

Siemens QPL15.050B to kompaktowy detektor ciśnienia o zakresie nastawy 0,5…5 kPa, przeznaczony do monitorowania ciśnienia gazu lub powietrza w aplikacjach palnikowych i armaturze gazowej. Regulowany punkt przełączania pod osłoną, styk przełączny COM/NO/NC, obudowa o klasie IP54 oraz możliwość pracy jako czujnik minimalnego lub maksymalnego ciśnienia czynią go praktycznym rozwiązaniem do zastosowań OEM wymagających kontroli ciśnienia w zakresie do 5 kPa.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE, dyrektywy EMC 2014/30/UE oraz rozporządzenia (UE) 2016/426 w sprawie urządzeń spalających paliwa gazowe.
• Zgodność z wymaganiami została wykazana na podstawie norm EN 1854 oraz EN 60730-2-6.
• Urządzenie zawiera elementy elektryczne i elektroniczne i nie może być wyrzucane z odpadami komunalnymi. Utylizację należy przeprowadzać zgodnie z obowiązującymi lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez specjalistyczny, upoważniony personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Niewyłączenie instalacji stwarza niebezpieczeństwo porażenia prądem elektrycznym.
• Nie wolno otwierać detektora ciśnienia ani wykonywać jakichkolwiek manipulacji lub modyfikacji urządzenia.
• Po upadku lub uderzeniu urządzenia nie wolno ponownie uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Nie używać urządzenia w otoczeniu łatwopalnym lub wybuchowym ze względu na ryzyko pożaru lub wybuchu.
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem, do monitorowania ciśnienia gazu lub powietrza. Model QPL15.050B jest przeznaczony do pracy w zakresie 0,5…5 kPa, z dozwolonym ciśnieniem roboczym do 72 kPa.
• Urządzenie jest przeznaczone do gazów z grupy 1, 2 i 3 wg EN 437, dla wodoru <1% oraz amoniaku <1%, a także innych neutralnych mediów gazowych zgodnie z dokumentacją producenta.
• Urządzenie należy montować wyłącznie w pozycji poziomej lub pionowej, lecz nie pokrętłem skierowanym w dół. Nieprawidłowa pozycja montażu może wpływać na punkt przełączania.
• Po montażu należy skontrolować szczelność połączeń rur. W celu uniknięcia zablokowania przyłącza ciśnieniowego przez zabrudzenia należy stosować odpowiednie środki zapobiegawcze, np. sitko dokładne lub filtr.
• W przypadku uszkodzenia obudowy z tworzywa sztucznego może dojść do wycieku gazu. Urządzenia z uszkodzeniami zewnętrznymi należy natychmiast wymienić.
• W zastosowaniach, w których może dojść do przekroczenia ciśnienia zasilania gazu 60 kPa, należy przewidzieć środki ograniczające wyciek gazu w razie uszkodzenia obudowy odpowiednio do ilości powietrza maks. 70 l/h.
• Punkt przełączania należy ustawiać zgodnie z dokumentacją producenta, a po regulacji sprawdzić w rzeczywistej aplikacji względem spodziewanego ciśnienia przełączania. Po zakończeniu regulacji należy założyć i zabezpieczyć osłonę, aby zapobiec przestawieniu przez osoby nieupoważnione.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -15°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Stopień ochrony urządzenia wynosi IP54, a klasa ochronności II wg EN 60730-1:2016.
• W przypadku wymiany zaworu należy wymienić również detektor QPL15.050B. Nie zaleca się ponownego montażu urządzenia, nawet z nowymi uszczelkami w zaworze.
• Ze względu na trwałość znamionową detektor należy wymienić po wykonaniu ponad 50 000 cykli lub po upływie 10 lat użytkowania, licząc od daty produkcji, a wymianę powinien przeprowadzić autoryzowany personel.
