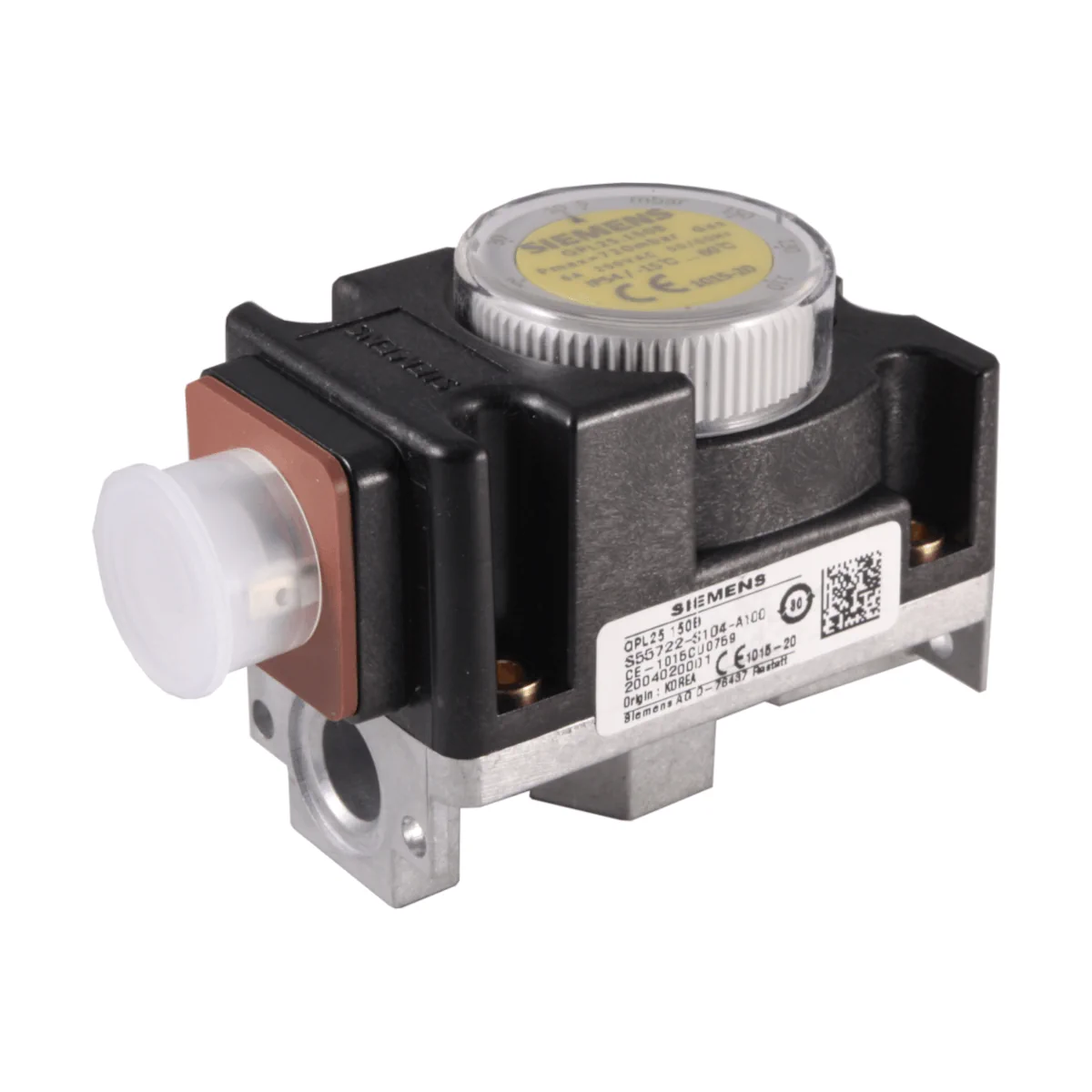

QPL25.500B Detektor ciśnienia powietrza lub gazu w ścieżkach gazowych urządzeń opalanych gazem, 10..50kPa, przyłącze - gwint ¼″

QPL25.500B to kompaktowy detektor ciśnienia Siemens przeznaczony do monitorowania ciśnienia gazu lub powietrza. Urządzenie umożliwia pracę jako detektor ciśnienia minimalnego lub maksymalnego: przy spadku ciśnienia poniżej lub wzroście powyżej ustawionej wartości następuje przełączenie styków podłączonego obwodu. Wersja QPL25 jest wykonaniem z przyłączem gwintowanym 1/4”, a model QPL25.500B obejmuje zakres nastawy 10…50 kPa i posiada automatyczne resetowanie.

Najważniejsze cechy

• Producent: Siemens
• Model: QPL25.500B
• Typ urządzenia: kompaktowy detektor ciśnienia (monitor/pressostat) z automatycznym resetowaniem
• Medium: gaz lub powietrze
• Zakres ciśnienia pracy (nastawa): 10…50 kPa
• Różnica przełączania: 2,5 kPa
• Ustawienie fabryczne: 10 kPa
• Ciśnienie robocze ciągłe: maks. 72 kPa
• Stopień ochrony: IP54
• Klasa ochronności: II wg EN 60730-1:2016
• Masa: ok. 143 g
• Numer katalogowy: S55722-S105-A100

Zastosowanie

QPL25.500B służy do monitorowania ciśnienia powietrza lub gazu w armaturze gazowej urządzeń spalających paliwa gazowe (np. palników gazowych). Może pracować jako:

• detektor ciśnienia minimalnego (spadek poniżej nastawy),
• detektor ciśnienia maksymalnego (wzrost powyżej nastawy).

Urządzenie jest przeznaczone do gazów z grupy 1, 2 i 3 wg EN 437:2018, z dopuszczeniem <1% H₂ oraz <1% NH₃.

Funkcje i działanie

Ustawianie punktu przełączania

• Punkt przełączania ustawia się pokrętłem regulacyjnym ze skalą (pod osłoną).
• Zwiększenie ciśnienia nastawy: obrót pokrętła w prawo.
• Zmniejszenie ciśnienia nastawy: obrót pokrętła w lewo.
• Po ustawieniu należy założyć i zabezpieczyć osłonę, aby chronić nastawę przed nieuprawnioną zmianą.
• Punkt przełączania należy sprawdzić w aplikacji względem rzeczywistego spodziewanego ciśnienia przełączania i w razie potrzeby skorygować (z uwzględnieniem kierunku wzrostu/spadku ciśnienia).

Logika przełączania styków

Detektor posiada styki COM, NO i NC (zestyk przełączny).

• Praca jako detektor ciśnienia minimalnego: gdy ciśnienie spadnie poniżej ustawionej wartości, następuje otwarcie NO i zamknięcie NC.
• Praca jako detektor ciśnienia maksymalnego: gdy ciśnienie wzrośnie powyżej ustawionej wartości, następuje otwarcie NC i zamknięcie NO.

Podłączenie elektryczne

• Napięcie łączeniowe: AC (skuteczne) maks. 250 V; DC 24…48 V
• Prąd łączeniowy (AC): maks. 6 A (cosφ 1); maks. 2 A (cosφ 0,6); min. 20 mA
• Prąd łączeniowy (DC): maks. 1 A; min. 20 mA
• Styki: COM, NO, NC

Akcesoria (opcjonalnie)

• Wtyczka połączeniowa: AGA65 (BPZ:AGA65) – do zamówienia osobno
• Standard wtyczki: DIN EN 175301-803-A
• Średnica przewodu: Ø 4,5…11 mm
• Maks. przekrój żyły: 1,5 mm²

Dane techniczne

• Zakres nastawy ciśnienia (QPL25.500B): 10…50 kPa
• Różnica przełączania: 2,5 kPa
• Ustawienie fabryczne: 10 kPa
• Ciśnienie robocze ciągłe: maks. 72 kPa
• Odchyłka ciśnienia przełączania: ±15% w odniesieniu do wartości zadanej (skala), (pionowa pozycja membrany)
• Stopień ochrony: IP54
• Klasa ochronności: II
• Położenie montażowe: poziomo lub pionowo, lecz nie pokrętłem w dół
• Temperatura pracy: -15…+60°C
• Temperatura transportu i składowania: -20…+80°C
• Wilgotność: <95% wilg. wzgl.
• Wysokość instalacji: maks. 2000 m n.p.m.
• Odporność na wibracje: IEC 60068-2-6:2008 (10 m/s²)
• Odporność na udary: IEC 60068-2-27:2021 (100 m/s²)
• Klasyfikacja: wg EN 1854:2010 PSD-M (50.000 cykli)
• Masa: ok. 143 g

Montaż

• Przyłącze: gwint ISO 1/4”
• Maks. moment dokręcenia: 2,3 Nm
• Detektor można montować w poziomie lub pionie, ale nie dołem do góry (skala/pokrętło nie może być skierowane w dół) – może to mieć niewielki wpływ na punkt przełączania.
• Należy skontrolować szczelność połączeń oraz zapewnić środki zapobiegające zablokowaniu przyłącza ciśnieniowego przez zabrudzenia (np. sitko dokładne lub filtr).
• Króciec do pomiaru ciśnienia można otworzyć kluczem imbusowym 3 mm.

Serwis i trwałość

• Zalecana wymiana detektora po wykonaniu ponad 50.000 cykli lub po 10 latach użytkowania (od daty produkcji).
• Po upadku lub uderzeniu detektor nie powinien być ponownie uruchamiany, nawet jeśli brak widocznych uszkodzeń zewnętrznych.

Podsumowanie

Siemens QPL25.500B to kompaktowy detektor ciśnienia do zastosowań gazowych i powietrznych, z regulowanym punktem przełączania 10…50 kPa i automatycznym resetowaniem. Dzięki obudowie o stopniu ochrony IP54, stykowi przełącznemu COM/NO/NC oraz możliwości pracy jako czujnik min. lub max. ciśnienia sprawdza się w układach nadzoru ciśnienia w armaturze gazowej urządzeń spalających paliwa gazowe.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania Dyrektywy Niskonapięciowej 2014/35/UE, Dyrektywy EMC 2014/30/UE oraz Rozporządzenia (UE) 2016/426 w sprawie urządzeń spalających paliwa gazowe.
• Zgodność produktu potwierdzono na podstawie norm EN 1854 oraz EN 60730-2-6.
• Urządzenie należy stosować wyłącznie do monitorowania ciśnienia gazu lub powietrza, zgodnie z dokumentacją producenta. Dla modelu QPL25.500B zakres ciśnienia pracy wynosi 10...50 kPa, a maksymalne ciśnienie robocze ciągłe 72 kPa.
• Urządzenie jest przeznaczone do gazów z grupy 1, 2 i 3 wg EN 437:2018 oraz innych dopuszczonych neutralnych mediów gazowych zgodnie z dokumentacją producenta.
• Wszystkie czynności związane z montażem, instalacją, podłączeniem, uruchomieniem i serwisem muszą być wykonywane wyłącznie przez specjalistyczny, upoważniony personel.
• Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Nie wolno otwierać detektora ciśnienia ani dokonywać manipulacji lub modyfikacji produktu.
• Po upadku lub uderzeniu urządzenia nie wolno ponownie uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogły ulec pogorszeniu.
• Nie używać urządzenia w otoczeniu łatwopalnym lub wybuchowym, ponieważ istnieje niebezpieczeństwo pożaru lub wybuchu.
• Urządzenie należy montować zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa oraz dokumentacją producenta.
• Przed uruchomieniem należy skontrolować szczelność połączeń rurowych. W celu uniknięcia zablokowania przyłącza ciśnieniowego przez zabrudzenia należy zastosować odpowiednie środki zapobiegawcze, np. sitko dokładne lub filtr.
• Model QPL25.500B można montować poziomo lub pionowo, lecz nie pokrętłem/skalą w dół. Nieprawidłowa pozycja montażu może wpływać na punkt przełączania.
• W przypadku modelu QPL25.500B montaż odbywa się z użyciem przyłącza gwintowanego 1/4". Należy przestrzegać maksymalnego momentu dokręcania 2,3 Nm.
• W celu ustawienia punktu przełączania można zdjąć osłonę wyłącznie zgodnie z instrukcją producenta. Po regulacji osłonę należy ponownie założyć i zabezpieczyć przed przestawieniem przez osoby nieupoważnione.
• Punkt przełączania należy sprawdzić w rzeczywistej aplikacji względem spodziewanego ciśnienia przełączania i w razie potrzeby skorygować z uwzględnieniem kierunku wzrostu lub spadku ciśnienia.
• W razie uszkodzenia obudowy z tworzywa sztucznego może dojść do wycieku gazu. Produkty z widocznymi uszkodzeniami zewnętrznymi należy natychmiast wymienić.
• W zastosowaniach, w których może dojść do przekroczenia ciśnienia zasilania gazu 60 kPa, należy przewidzieć środki ograniczające ewentualny wyciek gazu w razie uszkodzenia obudowy, zgodnie z dokumentacją producenta.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia. Produkt ma stopień ochrony IP54 i musi być użytkowany wyłącznie w warunkach zgodnych z dokumentacją.
• Urządzenie należy eksploatować w dopuszczalnym zakresie temperatur pracy od -15°C do +60°C, przy wilgotności względnej poniżej 95% i na wysokości do 2000 m n.p.m.
• Produkt jest urządzeniem elektrycznym klasy ochronności II. Podłączenie elektryczne należy wykonywać zgodnie ze schematem producenta i dopuszczalnymi parametrami elektrycznymi urządzenia.
• W przypadku wymiany zaworu współpracującego należy wymienić również detektor QPL25.500B. Nie zaleca się ponownego montażu urządzenia, nawet z nowymi uszczelkami w zaworze.
• Ze względu na trwałość znamionową zaleca się wymianę urządzenia po przekroczeniu 50 000 cykli pracy lub po 10 latach użytkowania, w zależności od tego, co nastąpi wcześniej. Wymianę powinien przeprowadzić autoryzowany personel.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie zawiera elementy elektryczne i elektroniczne, dlatego należy je utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
