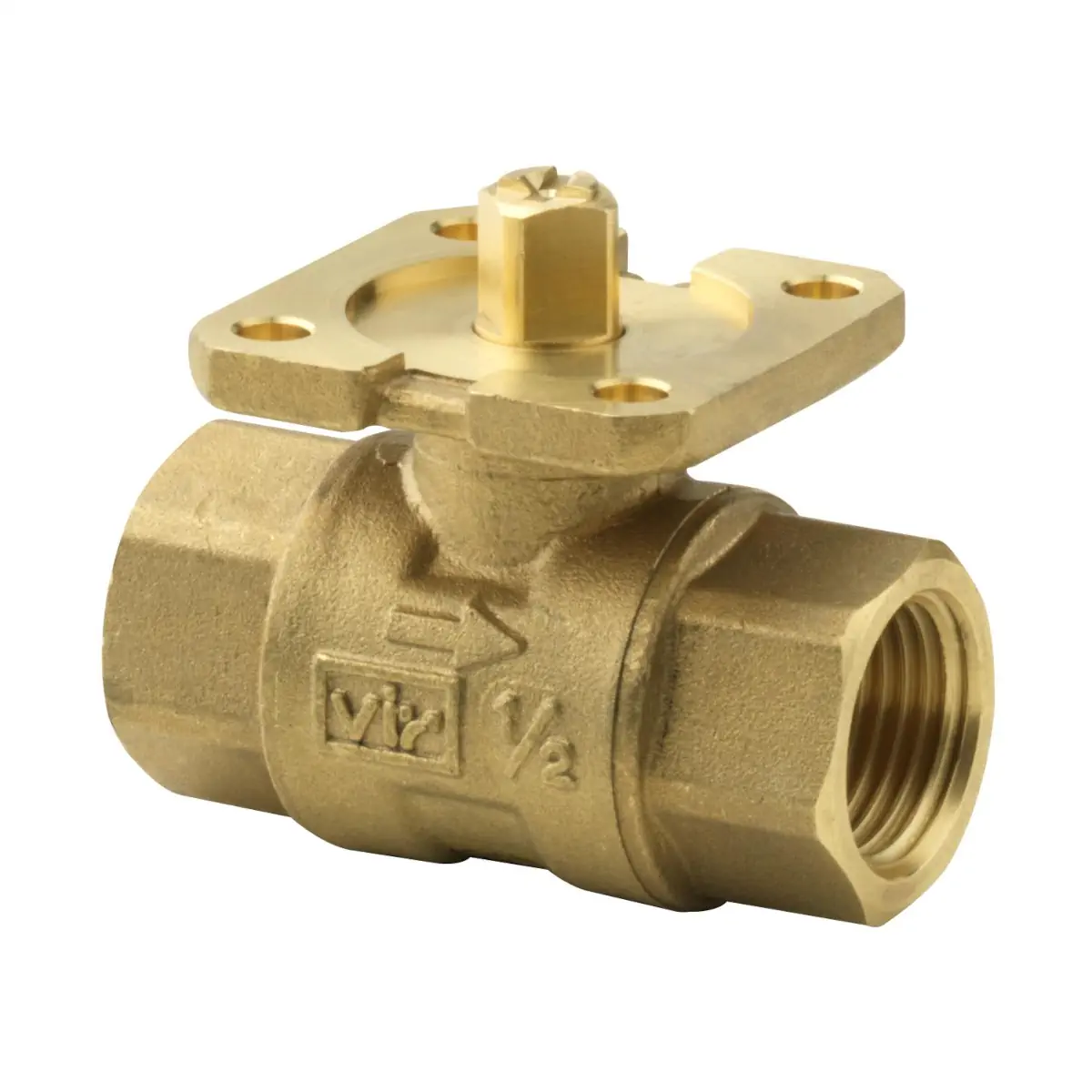

VAI61.25-10 Zawór kulowy przelotowy z mosiądzu gwintowany, PN40, 0..120 [°C], DN25, kvs 10 [m3/h]

VAI61.25-10 to dwudrogowy, przelotowy zawór kulowy regulacyjny ACVATIX™ firmy Siemens, o średnicy nominalnej DN 25 i współczynniku przepływu kvs 10 m3/h. Zawór należy do klasy ciśnieniowej PN 40, posiada przyłącza z gwintem wewnętrznym Rp 1" wg ISO 7-1 i kąt obrotu kuli 90°. Przeznaczony jest do pracy jako zawór regulacyjny lub odcinający w zamkniętych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, współpracując z elektromechanicznymi siłownikami obrotowymi Siemens.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VAI61.25-10
• Nr magazynowy: BPZ:VAI61.25-10
• Rodzaj zaworu: zawór kulowy regulacyjny przelotowy (2-drogowy), z funkcją odcinającą
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne, obiegi zamknięte
• Średnica nominalna DN: 25
• Współczynnik kvs: 10 m3/h (woda 5…30 °C, Δp = 100 kPa)
• Iloraz szerokości zakresów Sv: > 500 (dokładna regulacja w szerokim zakresie przepływu)
• Klasa ciśnienia: PN 40 wg ISO 7268
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 1" wg ISO 7-1
• Kąt obrotu kuli: 90°
• Charakterystyka przepływu: stałoprocentowa (equal-percentage) 0…100% na torze A–AB, ngl = 3,9 wg VDI / VDE 2173
• Szczelność kanału regulacyjnego: wodoszczelność L/1, ulepszona klasa 5 wg EN 60534-4
• Medium: woda chłodnicza, grzewcza, gorąca, woda ze środkami przeciwzamarzaniowymi (jakość wody wg VDI 2035)
• Temperatura czynnika: -10…120 °C
• Korpus, kula, trzpień: mosiądz CW602N odporny na odcynkowanie (DZR), kula chromowana
• Uszczelnienie trzpienia: pierścienie uszczelniające z EPDM
• Współpraca z siłownikami: elektromechaniczne siłowniki obrotowe Siemens GQD..9A, GMA..9E (ze sprężyną powrotną) oraz GSD161.9A, GDB..9E.., GLD161.9E.., GLB..9E.., GDD161.9E (bez sprężyny powrotnej), w tym wersje z Modbus
• Opcjonalne wyposażenie: adapter termiczny ALJ100 do ochrony siłownika w warunkach kondensacji
• Montaż siłownika: poprzez fabrycznie przygotowany trzpień o przekroju kwadratowym i sprzęgło ślizgowe – bez użycia narzędzi
• Masa zaworu: ok. 0,5 kg

Zastosowanie

Zawór kulowy VAI61.25-10 przeznaczony jest do regulacji i odcinania przepływu w zamkniętych instalacjach wodnych w systemach HVAC:

• systemy ogrzewania wodnego,
• instalacje chłodnicze (woda chłodnicza),
• układy klimatyzacji i wentylacji z wymiennikami wodnymi.

Może pracować z wodą grzewczą, gorącą i chłodniczą, a także z wodą zawierającą środki przeciwzamarzaniowe, przy zachowaniu wymaganej jakości wody wg VDI 2035. Zalecany jest montaż zaworu na powrocie instalacji, gdzie niższa temperatura medium korzystnie wpływa na trwałość uszczelnienia trzpienia.

Charakterystyka przepływu i działanie

• Charakterystyka regulacyjna: stałoprocentowa (equal-percentage) na torze A–AB od 0 do 100% otwarcia, współczynnik ngl = 3,9 wg VDI / VDE 2173.
• Dokładna regulacja: szeroki iloraz zakresów Sv > 500 umożliwia stabilne sterowanie również przy małych przepływach.
• Kąt obrotu 90°: pełne otwarcie i zamknięcie zaworu realizowane jest obrotem kuli o 90°.
• Pozycja fabryczna: tor A–AB w 100% otwarty.
• Po obrocie o 90° zgodnie z ruchem wskazówek zegara: tor A–AB całkowicie zamknięty (0%).
• Szczelność zamknięcia: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5 – wysoka szczelność w pozycji zamkniętej.

Współpraca z siłownikami

VAI61.25-10 jest przystosowany do współpracy z szeroką gamą elektromechanicznych siłowników obrotowych Siemens, co umożliwia dobór napędu do wymagań aplikacji (sygnał sterujący, czas biegu, sprężyna powrotna, komunikacja).

• Siłowniki ze sprężyną powrotną:
  • GQD..9A (np. GQD131.9A, GQD161.9A)
  • GMA..9E (np. GMA131.9E, GMA161.9E, GMA161.9E/MO)
• Siłowniki bez sprężyny powrotnej:
  • GSD161.9A
  • GDB..9E.. (wersje 2-/3-stawne, analogowe 0/2…10 V DC, KNX-TP, Modbus RTU)
  • GLD161.9E.. (w tym wersja Modbus RTU)
  • GLB..9E.. (w tym wersje 2-/3-stawne, analogowe, KNX-TP, Modbus RTU)
  • GDD161.9E (0/2…10 V DC)

Optymalizowane przepływy zaworu VAI61.25-10 oraz niskie momenty obrotowe umożliwiają zastosowanie mniejszych i tańszych siłowników, co obniża koszt kompletnego układu regulacyjnego. Łączniki montażowe fabrycznie montowane na siłownikach pozwalają na szybki montaż napędu na zaworze bez użycia narzędzi.

W aplikacjach wymagających dodatkowych funkcji (np. przełączniki pomocnicze, potencjometry) można stosować także standardowe siłowniki obrotowe do przepustnic powietrza w połączeniu z odpowiednimi zestawami montażowymi ASK77.x, zgodnie z dokumentacją Siemens.

Parametry techniczne

• Model: VAI61.25-10
• Rodzaj zaworu: kulowy, regulacyjny, przelotowy (2-drogowy)
• DN: 25
• kvs: 10 m3/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Sv: > 500
• Klasa ciśnienia: PN 40 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005 w dozwolonym zakresie temperatury medium
• Kąt obrotu: 90°
• Charakterystyka zaworu: kanał regulacyjny A–AB 0…100% stałoprocentowa, ngl = 3,9 wg VDI / VDE 2173
• Szczelność kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5
• Dopuszczalne media: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura medium: -10…120 °C
• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR CW602N, chromowany
• Trzpień: mosiądz DZR CW602N, przekrój kwadratowy
• Dławica uszczelniająca: pierścienie uszczelniające EPDM
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 1" wg ISO 7-1
• Zgodność z dyrektywami: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2)
• Zgodność EAC: euroazjatycka zgodność
• Zgodność środowiskowa: dostępna deklaracja środowiskowa produktu CE1E4211en

Wymiary i montaż

Wymiary korpusu zaworu kulowego VAI61.25-10 (bez siłownika):

• DN: 25
• B: 39 mm
• C: 42,5 mm
• D: 42 mm
• Gwint przyłączeniowy: Rp 1"
• L1: 38,4 mm
• L2: 76,8 mm
• H1: 30,5 mm (od osi rurociągu do punktu zamocowania siłownika)
• H2: 40,5 mm
• Minimalna wysokość montażowa H z siłownikiem: > 320 mm (w zależności od typu napędu)
• Masa zaworu: ok. 0,5 kg

Połączenia hydrauliczne

• Stosować śrubunki gwintowane zgodne z ISO 7-1: zawór kulowy – gwint wewnętrzny „Rp”, rurociąg – gwint zewnętrzny „R”.
• Nie stosować nadmiernej ilości pakuł ani taśmy PTFE, aby uniknąć uszkodzenia gwintu i nieszczelności.
• Nie dokręcać gwintu rurowego „do samego końca”.
• Podczas przykręcania / odkręcania rurociągu stosować klucz kontrujący na korpusie zaworu przy danym króćcu.

Kierunek przepływu

• Kierunek przepływu jest oznaczony na korpusie zaworu symbolem toru A–AB.
• W pozycji fabrycznej: A–AB = 100% (zawór całkowicie otwarty).
• Po obrocie kuli o 90° zgodnie z ruchem wskazówek zegara: A–AB = 0% (zawór zamknięty).

Zalecenia montażowe

• Zalecany montaż zaworu na powrocie instalacji (niższa temperatura medium – większa trwałość uszczelnienia trzpienia).
• Dla zwiększenia niezawodności działania przed zaworem należy zainstalować filtr zanieczyszczeń.
• W miejscach narażonych na kondensację stosować adapter termiczny ALJ100; dla mediów o temperaturze ≤ 0 °C wałek adaptera należy nasmarować smarem silikonowym.

Eksploatacja i trwałość

• Bezobsługowa konstrukcja: zawór nie wymaga okresowej konserwacji, dzięki niskim oporom tarcia polerowanej, chromowanej kuli i trzpienia.
• Ograniczenie kawitacji: w celu uniknięcia przyspieszonego zużycia i hałasu należy przestrzegać dopuszczalnych różnic ciśnień na zaworze oraz zapewnić odpowiednie ciśnienie statyczne przed i za zaworem.
• Instalacje z wodą chłodniczą: aby zapobiec kawitacji, za zaworem zaleca się zapewnić odpowiednie przeciwciśnienie, np. przez zastosowanie dodatkowego zaworu dławiącego; dopuszczalną różnicę ciśnień przyjmować zgodnie z krzywą dla 80 °C.
• Dopuszczalne media: nie zaleca się stosowania zaworu z czynnikami opartymi na mrówczanie potasu, ponieważ mogą one powodować wycieki przy trzpieniu.

Podsumowanie

Siemens VAI61.25-10 to kompaktowy, dwudrogowy zawór kulowy regulacyjny DN 25, kvs 10 m3/h, PN 40, przeznaczony do precyzyjnej regulacji przepływu wody w instalacjach HVAC. Stałoprocentowa charakterystyka, wysoka szczelność (klasa 5 wg EN 60534-4), trwały korpus z mosiądzu DZR CW602N oraz możliwość współpracy z szeroką gamą siłowników obrotowych Siemens czynią z VAI61.25-10 nowoczesne i niezawodne rozwiązanie do regulacji i odcinania przepływu w obiegach zamkniętych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór kulowy regulacyjny lub odcinający, wyłącznie do obiegów zamkniętych.
• Zawór VAI61.25-10 jest osprzętem ciśnieniowym PN40, z przyłączami Rp 1 wg ISO 7-1 i kątem obrotu 90°.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu. Taki czynnik może powodować wycieki przy trzpieniu zaworu.
• Dopuszczalna temperatura czynnika: od -10 °C do +120 °C. Ciśnienie robocze i temperatura pracy muszą być utrzymywane zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.
• Podczas prac przy zaworze istnieje zagrożenie obrażeń i uszkodzenia mienia wskutek ciśnienia w instalacji, napięcia elektrycznego współpracującego siłownika lub pracującego urządzenia.
• Przed montażem, demontażem lub serwisem należy wyłączyć pompę i zasilanie siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• W razie potrzeby przed pracami serwisowymi odłączyć przewody elektryczne od zacisków siłownika. Przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany na zaworze.
• Montaż i uruchomienie wykonywać zgodnie z instrukcją producenta oraz krajowymi przepisami bezpieczeństwa.
• Zawór należy montować zgodnie z prawidłowym kierunkiem przepływu oznaczonym na korpusie.
• Do połączeń hydraulicznych stosować odpowiednie gwinty zgodne z ISO 7-1. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE, nie dokręcać gwintu rurowego do „samego końca” i podczas skręcania używać klucza kontrującego na króćcu zaworu.
• Nieprawidłowy montaż połączeń gwintowanych może spowodować nieszczelność instalacji.
• Należy zapewnić pracę bez kawitacji. Przekroczenie dopuszczalnej różnicy ciśnień może przyspieszyć zużycie zaworu i powodować hałas.
• W celu zwiększenia niezawodności działania producent zaleca montaż filtra zanieczyszczeń przed zaworem.
• Produkt jest bezobsługowy i nie wymaga konserwacji.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i obowiązującymi przepisami.
• Zgodność środowiskowa potwierdzona deklaracją środowiskową produktu; produkt posiada zgodność EAC.
