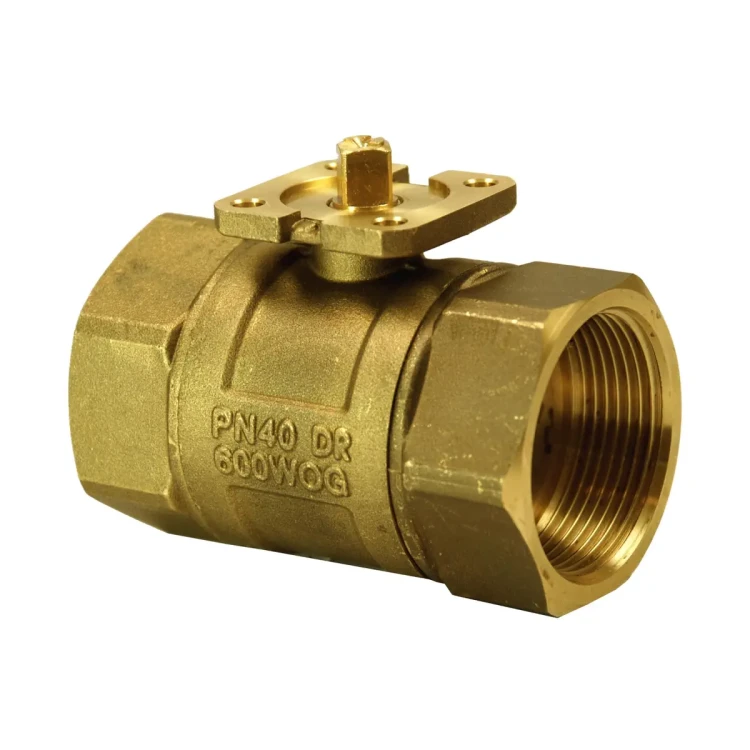

VAI61.40-16 Zawór kulowy przelotowy z mosiądzu gwintowany, PN40, 0..120 [°C], DN40, kvs 16 [m3/h]

VAI61.40-16 to 2-drogowy (przelotowy) zawór kulowy regulacyjny z rodziny ACVATIX firmy Siemens, o klasie ciśnienia PN 40, średnicy nominalnej DN 40 i współczynniku przepływu kvs = 16 m³/h. Posiada przyłącza z gwintem wewnętrznym Rp 1½ (ISO 7-1) oraz korpus i kulę z odpornego na odcynkowanie mosiądzu CW602N (DZR). Przeznaczony jest do regulacji i odcinania przepływu wody grzewczej, chłodniczej i gorącej w zamkniętych obiegach instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), we współpracy z elektromechanicznymi siłownikami obrotowymi Siemens.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: VAI61.40-16
• Rodzaj zaworu: 2-drogowy, kulowy, regulacyjny przelotowy; możliwość pracy także jako zawór odcinający
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne, w obiegach zamkniętych
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (jakość wody wg VDI 2035)
• Średnica nominalna DN: 40
• Współczynnik przepływu kvs: 16 m³/h (zimna woda 5…30 °C, Δp = 100 kPa przy całkowicie otwartym zaworze)
• Iloraz szerokości zakresów Sv: > 500
• Klasa ciśnienia: PN 40 (ISO 7268), ciśnienie robocze zgodnie z ISO 7005 w dopuszczalnym zakresie temperatury czynnika
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 1½ wg ISO 7-1
• Kąt obrotu: 90°
• Charakterystyka przepływu (kanał A–AB): stałoprocentowa, 0…100 %, ngl = 3,9 wg VDI/VDE 2173
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534‑4, klasa L/1, ulepszona klasa 5
• Zakres temperatury czynnika: -10…120 °C
• Materiał korpusu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Materiał kuli: mosiądz DZR, CW602N, polerowany, z powłoką chromową
• Materiał trzpienia: mosiądz DZR, CW602N
• Uszczelnienia trzpienia i gniazda: pierścienie uszczelniające (O‑ring) z EPDM
• Bezobsługowa konstrukcja: zawór nie wymaga konserwacji; niskie opory tarcia dzięki polerowanej, chromowanej kuli
• Współpraca z siłownikami: elektromechaniczne siłowniki obrotowe Siemens: GQD..9A, GMA..9E (ze sprężyną powrotną) oraz GSD161.9A, GDB..9E.., GLD161.9E.., GLB..9E.., GDD161.9E (bez sprężyny powrotnej), w tym wersje z Modbus
• Opcjonalny osprzęt: adapter termiczny ALJ100 do ochrony siłownika w warunkach kondensacji
• Masa zaworu: ok. 1,1 kg

Zastosowanie

Zawór VAI61.40-16 stosowany jest w zamkniętych obiegach instalacji grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny lub odcinający. Przeznaczony jest do pracy z wodą grzewczą, chłodniczą i gorącą oraz wodą z dodatkami przeciwzamarzaniowymi w typowych systemach HVAC.

Dzięki stałoprocentowej charakterystyce przepływu i wysokiemu ilorazowi zakresów Sv > 500, zawór zapewnia precyzyjną regulację przepływu w szerokim zakresie obciążeń – od małych przepływów regulacyjnych po pełne otwarcie.

Budowa i materiały

• Korpus zaworu: mosiądz CW602N (DZR), kuty na gorąco, odporny na odcynkowanie – wysoka trwałość w typowych warunkach wody instalacyjnej.
• Kula: mosiądz CW602N (DZR), polerowana, z powłoką chromową – małe opory ruchu, stabilne parametry w długim okresie eksploatacji.
• Trzpień: mosiądz CW602N (DZR) o przekroju kwadratowym – pewne sprzęgnięcie z siłownikiem obrotowym.
• Uszczelnienia: pierścienie uszczelniające (O‑ring) z EPDM w dławicy trzpienia i gnieździe kuli.
• Sprzęgło ślizgowe: element pośredniczący pomiędzy trzpieniem a siłownikiem, zapewniający przeniesienie momentu obrotowego.
• Przyłącza rurowe: gwint wewnętrzny Rp 1½ wg ISO 7‑1, do współpracy z rurami o gwincie zewnętrznym R.

Charakterystyka hydrauliczna i praca

• kvs = 16 m³/h: nominalne natężenie przepływu zimnej wody (5…30 °C) przez całkowicie otwarty zawór przy różnicy ciśnienia 100 kPa.
• Charakterystyka przepływu: kanał regulacyjny A–AB o charakterystyce stałoprocentowej (równoprocentowej), 0…100 %, współczynnik ngl = 3,9 wg VDI/VDE 2173.
• Iloraz szerokości zakresów Sv > 500: bardzo dobra zdolność regulacyjna, szczególnie przy małych otwarciach zaworu.
• Kąt obrotu: 90° – obrót kuli od pełnego otwarcia do pełnego zamknięcia.
• Cicha praca: przy doborze zaworu zaleca się, dla zmniejszenia hałasu, ograniczenie maksymalnej różnicy ciśnienia na zaworze do ok. 200 kPa w całym zakresie wysterowania.
• Kawitacja: aby ograniczyć zużycie kuli i gniazda oraz hałas, należy nie przekraczać dopuszczalnych różnic ciśnienia i zapewnić odpowiednie ciśnienia statyczne przed i za zaworem; w obiegach wody chłodniczej zaleca się zapewnienie odpowiedniego przeciwciśnienia (np. dodatkowy zawór dławiący) i przyjęcie dopuszczalnej różnicy ciśnienia jak dla temperatury 80 °C.

Współpraca z siłownikami

Zawór VAI61.40-16 nie ma wbudowanego napędu – pracą kuli steruje elektromechaniczny siłownik obrotowy montowany bezpośrednio na trzpieniu zaworu.

• Siłowniki ze sprężyną powrotną: rodziny GQD..9A i GMA..9E.
• Siłowniki bez sprężyny powrotnej: GSD161.9A, GDB..9E.., GLD161.9E.., GLB..9E.., GDD161.9E.
• Sygnały sterujące (zależnie od typu siłownika): 2‑ lub 3‑stawny, analogowy 0/2…10 V DC, a także komunikacja Modbus RTU lub KNX‑TP w odpowiednich wersjach siłowników.
• Montaż siłownika: prosty montaż bez użycia narzędzi dzięki fabrycznie montowanym łącznikom na siłowniku.
• Maksymalne różnice ciśnienia: dopuszczalne wartości Δpmax (w zakresie regulacji) i Δps (ciśnienie zamykające) zależą od zastosowanego siłownika i są podane w tabeli „Urządzenia współpracujące” w dokumentacji technicznej.
• Praca przy temperaturach ≤ 0 °C: dla takich czynników dopuszczone są wyłącznie siłowniki serii GLB.., GLD.. i GMA...
• Dodatkowe funkcje: w aplikacjach wymagających przełączników pomocniczych lub potencjometrów można zastosować standardowe siłowniki do przepustnic powietrza z odpowiednim zestawem montażowym (seria ASK77.x).

Czynniki robocze i ograniczenia

• Zakres temperatury czynnika: -10…120 °C.
• Dopuszczalne media: woda chłodnicza, woda grzewcza, woda gorąca oraz woda z dodatkami przeciwzamarzaniowymi.
• Jakość wody: zalecana jakość wg wytycznych VDI 2035.
• Ograniczenie: stosowanie zaworów kulowych z czynnikami opartymi na mrówczanie potasu może powodować wycieki przy trzpieniu z powodu wysokiej penetracji (niskie napięcie powierzchniowe takiego czynnika); producent nie ponosi odpowiedzialności za szkody wynikające z użycia takich czynników.

Montaż i wskazówki eksploatacyjne

• Obieg zamknięty: zawór przeznaczony jest do pracy w zamkniętych instalacjach.
• Położenie montażu: dopuszczalne różne pozycje montażu na rurociągu, zgodnie z zaleceniami producenta dla serii VAI61..
• Montaż hydrauliczny: do współpracy z króćcami o gwincie zewnętrznym R; zaleca się użycie odpowiedniej ilości materiału uszczelniającego (nie stosować nadmiernej ilości pakuł ani taśmy PTFE i nie dokręcać gwintu „do samego końca”).
• Klucz kontrujący: przy wkręcaniu lub wykręcaniu zaworu stosować klucz na króćcu zaworu, aby nie przenosić momentu obrotowego na korpus.
• Kierunek przepływu: oznaczony jest na korpusie zaworu; zawór należy montować zgodnie z tym oznaczeniem.
• Położenie fabryczne: kanał A–AB całkowicie otwarty (100 %); obrót kuli o 90° powoduje całkowite zamknięcie przepływu A–AB.
• Rekomendowane miejsce wpięcia: zalecany montaż zaworu na przewodzie powrotnym instalacji ze względu na niższą temperaturę czynnika, co sprzyja trwałości uszczelnienia trzpienia.
• Filtr zanieczyszczeń: dla zwiększenia niezawodności pracy przed zaworem powinien być zainstalowany filtr.
• Ochrona siłownika przed kondensacją: w miejscach narażonych na kondensację zaleca się zastosowanie adaptera termicznego ALJ100; przy temperaturach czynnika ≤ 0 °C wałek adaptera należy nasmarować smarem silikonowym.
• Dostawa: zawór kulowy i siłownik obrotowy dostarczane są oddzielnie; nie są fabrycznie zmontowane.
• Konserwacja: zawór kulowy VAI61.. jest bezobsługowy i nie wymaga okresowej konserwacji.

Dane techniczne – VAI61.40-16

• Model: VAI61.40-16
• Nr magazynowy: BPZ:VAI61.40-16
• Rodzaj: zawór kulowy regulacyjny przelotowy, 2-drogowy
• DN: 40
• kvs: 16 m³/h
• Sv: > 500
• Klasa ciśnienia: PN 40
• Zakres temperatury czynnika: -10…120 °C
• Charakterystyka przepływu: stałoprocentowa, A–AB, 0…100 %, ngl = 3,9
• Stopień nieszczelności kanału regulacyjnego: EN 60534‑4, L/1, ulepszona klasa 5
• Kąt obrotu: 90°
• Przyłącza: gwint wewnętrzny Rp 1½ wg ISO 7‑1
• Materiał korpusu: mosiądz CW602N (DZR), kuty na gorąco
• Materiał kuli: mosiądz CW602N (DZR), chromowany
• Materiał trzpienia: mosiądz CW602N (DZR)
• Uszczelnienia: pierścienie EPDM
• Masa: ok. 1,1 kg
• Wymiary montażowe (seria VAI61.., DN 40): B = 55 mm, C = 61 mm, D = 42 mm, L1 = 50,9 mm, L2 = 102 mm, H1 = 39,8 mm, H2 = 49,8 mm

Podsumowanie

Siemens VAI61.40-16 to 2-drogowy zawór kulowy regulacyjny PN 40, DN 40 z korpusem i kulą z mosiądzu CW602N (DZR), o współczynniku kvs = 16 m³/h i stałoprocentowej charakterystyce przepływu. Przystosowany do współpracy z szeroką gamą siłowników obrotowych Siemens, zapewnia precyzyjną regulację przepływu wody grzewczej, chłodniczej i gorącej w zamkniętych instalacjach HVAC, przy zachowaniu bezobsługowej pracy oraz wysokiej trwałości eksploatacyjnej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest osprzętem ciśnieniowym zgodnym z dyrektywą PED 2014/68/UE, grupa płynów 2. Dla tego typu zaworu nie przewidziano oznakowania CE zgodnie z art. 3 ust. 3 (ogólnie uznana praktyka inżynierska).
• Posiada zgodność EAC.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Zawór przeznaczony jest wyłącznie do obiegów zamkniętych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.
• Produkt VAI61.40-16 jest zaworem kulowym regulacyjnym przelotowym DN 40, PN 40, z przyłączami Rp 1½. Dopuszczalna temperatura czynnika wynosi od -10 °C do 120 °C. Ciśnienie robocze i temperatura czynnika muszą być utrzymywane w zakresie określonym przez producenta oraz zgodnie z lokalnymi przepisami.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu. Producent wskazuje ryzyko wycieków przy trzpieniu oraz wyłącza odpowiedzialność za uszkodzenia powstałe wskutek stosowania takiego czynnika.
• Montaż i podłączenie wykonywać zgodnie z instrukcją producenta oraz krajowymi przepisami bezpieczeństwa. Przed montażem należy upewnić się, że zawór jest instalowany we właściwym kierunku przepływu oznaczonym na korpusie.
• Podczas wykonywania połączeń hydraulicznych stosować właściwe gwinty zgodne z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE i nie dokręcać gwintu rurowego do „samego końca”, ponieważ może to spowodować nieszczelność lub uszkodzenie.
• Do dokręcania i odkręcania używać klucza kontrującego przy króćcu zaworu. Nie przenosić momentu dokręcania przez korpus w sposób niezgodny z instrukcją montażu.
• Podczas prac serwisowych wyłączyć pompę, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. Jeżeli zawór współpracuje z siłownikiem, należy również odłączyć napięcie zasilające, a w razie potrzeby przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem instalacji upewnić się, że zawór oraz ewentualny siłownik są prawidłowo zamontowane.
• Należy zapewnić warunki pracy bez kawitacji. Przekroczenie dopuszczalnej różnicy ciśnień może przyspieszyć zużycie zaworu i powodować hałas oraz nieprawidłową pracę.
• Dla zwiększenia niezawodności producent zaleca montaż filtra zanieczyszczeń przed zaworem.
• Produkt nie wymaga konserwacji. Wszelkie czynności wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Stosowanie siłowników lub innych produktów niewymienionych przez producenta jako współpracujące może skutkować utratą gwarancji.
