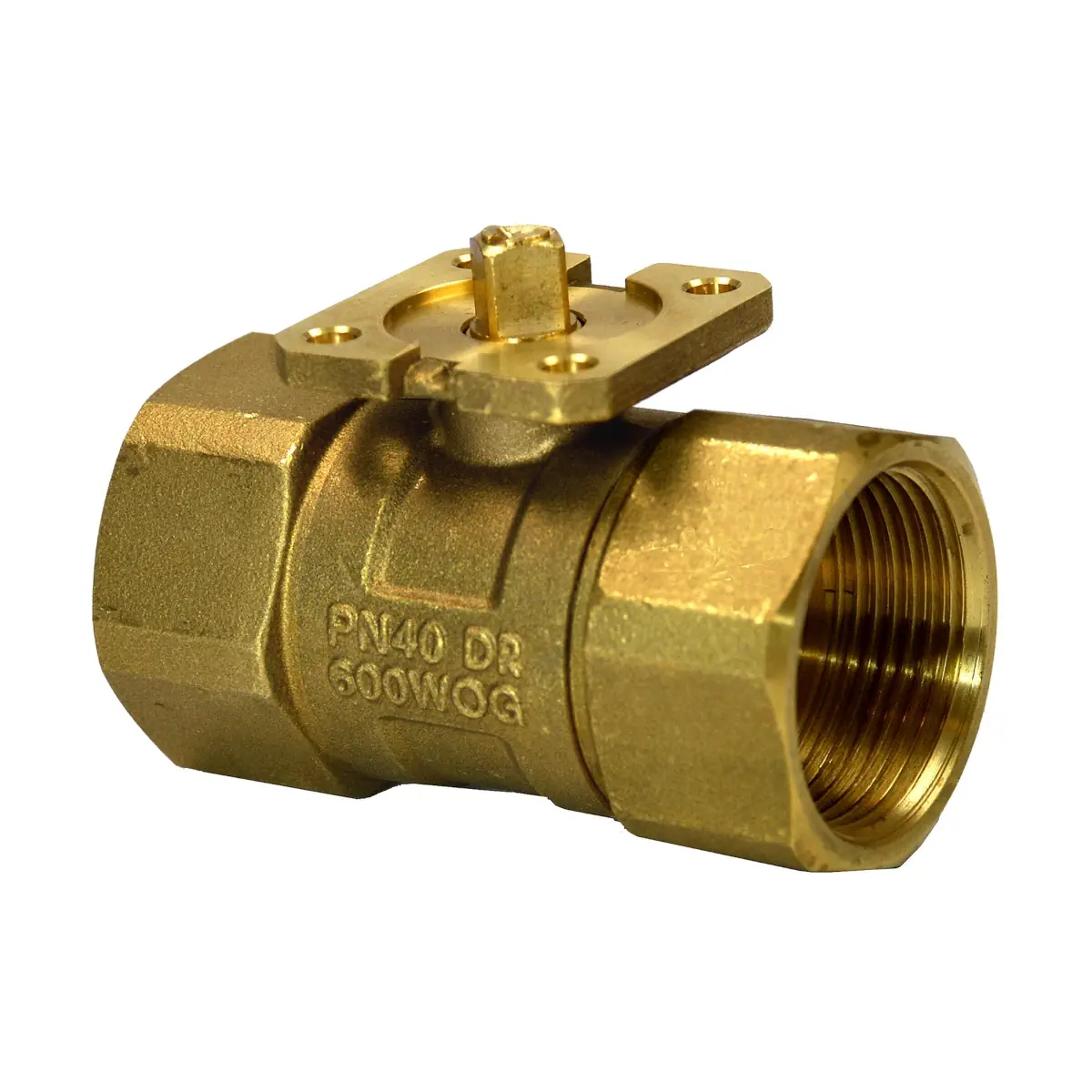

VAI61.32-16 Zawór kulowy przelotowy z mosiądzu gwintowany, PN40, 0..120 [°C], DN32, kvs 16 [m3/h]

VAI61.32-16 to 2-drogowy, przelotowy zawór kulowy regulacyjny serii Acvatix o średnicy DN 32 i współczynniku przepływu kvs = 16 m3/h, w klasie ciśnienia PN 40. Zawór przeznaczony jest do regulacji lub odcinania przepływu w zamkniętych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, z przyłączami z gwintem wewnętrznym Rp 1¼ wg ISO 7‑1. Korpus z mosiądzu CW602N (DZR), chromowana kula oraz uszczelnienia EPDM zapewniają wysoką trwałość i bezobsługową pracę, a kąt obrotu 90° umożliwia współpracę z szeroką gamą elektromechanicznych siłowników obrotowych Siemens.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VAI61.32-16
• Rodzaj zaworu: 2-drogowy zawór kulowy regulacyjny przelotowy
• Zastosowanie: regulacja i odcinanie przepływu wody w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, w obiegach zamkniętych
• Średnica nominalna DN: 32
• Współczynnik kvs: 16 m3/h
• Iloraz szerokości zakresów Sv: > 500
• Charakterystyka przepływu (kanał regulacyjny A–AB): stałoprocentowa 0…100%, ngl = 3,9 wg VDI/VDE 2173
• Klasa ciśnienia: PN 40 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w całym dopuszczalnym zakresie temperatury czynnika (zgodnie z wykresem producenta)
• Kąt obrotu: 90°
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 1¼ wg ISO 7‑1
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534‑4 L/1, ulepszona klasa 5
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: -10…120 °C
• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR CW602N, polerowana, chromowana
• Trzpień: mosiądz DZR CW602N, przekrój kwadratowy
• Uszczelnienie trzpienia: pierścienie EPDM
• Montaż siłownika: bez użycia narzędzi – dzięki fabrycznym łącznikom montażowym na siłownikach
• Masa zaworu: ok. 0,7 kg
• Zoptymalizowany przepływ: umożliwia dobór mniejszych średnic zaworów i siłowników o niższym momencie obrotowym (niższy koszt całego układu)

Zastosowanie

Zawór Siemens VAI61.32-16 stosowany jest w wodnych instalacjach grzewczych, chłodniczych i klimatyzacyjnych (HVAC) jako zawór regulacyjny lub odcinający. Przeznaczony jest wyłącznie do obiegów zamkniętych, do pracy z:

• wodą grzewczą i chłodniczą,
• wodą gorącą,
• wodą z dodatkami przeciwzamarzaniowymi (roztwory glikolu itp.), przy zachowaniu zaleceń jakości wody wg VDI 2035.

Dzięki wysokiemu współczynnikowi Sv > 500 i stałoprocentowej charakterystyce przepływu A–AB zawór zapewnia precyzyjną regulację w szerokim zakresie obciążeń, co jest szczególnie istotne w układach regulacji strefowej i centralnej.

Funkcje i działanie

Charakterystyka regulacyjna i kierunek przepływu

• Zawór jest 2‑drogowy, z kanałem regulacyjnym A–AB.
• Charakterystyka przepływu A–AB: stałoprocentowa 0…100%, ngl = 3,9 zgodnie z VDI/VDE 2173 – zapewnia łagodną, dokładną regulację szczególnie przy małych otwarciach.
• Kąt obrotu kuli: 90°:
  • położenie fabryczne: A–AB = 100% (zawór całkowicie otwarty),
  • obrót o 90° zgodnie z ruchem wskazówek zegara: A–AB = 0% (zawór zamknięty).
• Na korpusie znajduje się symbol wskazujący prawidłowy kierunek przepływu, który należy zachować przy montażu.

Konstrukcja i materiały

• Korpus: mosiądz CW602N (DZR), odporny na odcynkowanie – wysoka odporność na korozję w typowych instalacjach wodnych.
• Kula: z mosiądzu DZR CW602N, polerowana i chromowana – niskie opory tarcia i stabilne parametry regulacyjne w całym okresie eksploatacji.
• Trzpień: mosiężny, o przekroju kwadratowym, współpracujący ze sprzęgłem ślizgowym siłownika.
• Uszczelnienia: pierścienie EPDM w dławicy trzpienia zapewniają szczelność i odporność temperaturową w całym dopuszczalnym zakresie pracy.
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 1¼ wg ISO 7‑1 umożliwia bezproblemowe włączenie zaworu do instalacji rurowej.

Trwałość i bezobsługowa praca

• Bezobsługowa konstrukcja – brak konieczności okresowego smarowania czy regulacji.
• Niskie momenty obrotowe dzięki polerowanej, chromowanej kuli oraz dopracowanej konstrukcji gniazd ograniczają zużycie elementów i pozwalają na stosowanie siłowników o mniejszym momencie.
• Wysoka szczelność zamknięcia kanału regulacyjnego (klasa szczelności ulepszona 5 wg EN 60534‑4) minimalizuje straty energii i niekontrolowane przepływy.

Kawitacja i ciśnienie robocze

• Zawór należy eksploatować w warunkach bez kawitacji – oznacza to:
  • nieprzekraczanie dopuszczalnych różnic ciśnienia Δp na zaworze,
  • utrzymanie odpowiednich ciśnień statycznych przed i za zaworem, zgodnie z wykresem producenta.
• Kawitacja przyspiesza zużycie kuli i gniazda oraz powoduje zwiększony hałas, dlatego w przypadku pracy na wodzie gorącej i chłodniczej zaleca się dobór instalacji z odpowiednim przeciwciśnieniem za zaworem.

Siłowniki i akcesoria współpracujące

Zawór VAI61.32-16 jest przeznaczony do współpracy z elektromechanicznymi siłownikami obrotowymi Siemens.

Siłowniki obrotowe do zaworów kulowych

• Ze sprężyną powrotną:
  • GQD..9A – 24 V AC/DC, sterowanie 3-stawne, szybkie przejście, automatyczny powrót sprężyny do pozycji bezpieczeństwa.
  • GMA..9E – 24 V AC/DC, wersje 3-stawne oraz sterowane sygnałem analogowym 0…10 V DC, ze sprężyną powrotną.
• Bez sprężyny powrotnej:
  • GSD161.9A – 24 V AC/DC, sterowanie 0…10 V DC.
  • GDB..9E.. – 24 V AC/DC lub 100–240 V AC, sterowanie 2-/3-stawne lub 0/2…10 V DC, dostępne wersje z komunikacją Modbus RTU.
  • GLD161.9E.. – 24 V AC/DC, sterowanie 0/2…10 V DC, także w wersji Modbus RTU.
  • GLB..9E.. – 24 V AC/DC lub 100–240 V AC, sterowanie 2-/3-stawne lub 0/2…10 V DC, dostępne warianty z Modbus RTU lub KNX‑TP.
  • GDD161.9E – 24 V AC/DC, sterowanie 0/2…10 V DC, szybkie pozycjonowanie.

Dla aplikacji z dodatkowymi funkcjami (np. przełączniki pomocnicze, potencjometry, interfejsy KNX lub Modbus) można zastosować standardowe siłowniki obrotowe do przepustnic powietrza wraz z odpowiednim zestawem montażowym, np.:

• ASK77.2 – do siłowników GMA..1E (ze sprężyną powrotną),
• ASK77.3 – do siłowników GLB..1E (bez sprężyny powrotnej),
• ASK77.5 – do siłowników GQD..1A oraz GSD..1A.

Adapter termiczny

• ALJ100 – adapter termiczny do zaworów kulowych, stosowany w miejscach narażonych na kondensację, w celu zabezpieczenia siłownika przed wilgocią.
• Nie wolno stosować adaptera ALJ100 z siłownikami GMA na napięcie 230 V AC ani z siłownikami GMA z przełącznikami pomocniczymi na 230 V AC.

Dane techniczne – VAI61.32-16

• Typ: VAI61.32-16
• Rodzaj zaworu: zawór kulowy regulacyjny przelotowy, 2‑drogowy
• DN: 32
• kvs: 16 m3/h (dla wody 5…30 °C, zawór całkowicie otwarty, Δp = 100 kPa)
• Sv: > 500 (iloraz kvs/kvr)
• Charakterystyka kanału regulacyjnego A–AB: stałoprocentowa 0…100%, ngl = 3,9 wg VDI/VDE 2173
• Kąt obrotu: 90°
• Klasa ciśnienia: PN 40 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w funkcji temperatury czynnika (patrz wykres zależności ciśnienie/temperatura producenta)
• Stopień nieszczelności (kanał regulacyjny): wodoszczelność wg EN 60534‑4 L/1, ulepszona klasa 5
• Dopuszczalne media: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035 (nie zaleca się stosowania czynników opartych na mrówczanie potasu ze względu na ryzyko nieszczelności trzpienia)
• Temperatura czynnika: -10…120 °C
  • dla temperatur ≤ 0 °C dopuszczalne są wyłącznie odpowiednie siłowniki (GLB.., GLD.., GMA.. zgodnie z dokumentacją),
  • dodatkowo zaleca się użycie adaptera ALJ100 i nasmarowanie jego wałka smarem silikonowym.
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 1¼ wg ISO 7‑1
• Materiał korpusu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Materiał kuli: mosiądz DZR CW602N, polerowany, chromowany
• Materiał trzpienia: mosiądz DZR CW602N
• Uszczelnienia trzpienia: pierścienie EPDM
• Wymiary geometryczne (bez siłownika):
  • B: 48 mm
  • C: 52 mm
  • D: 42 mm
  • L1: 44 mm
  • L2: 88 mm
  • H1: 34,3 mm (od osi rurociągu do punktu zamocowania siłownika)
  • H2: 44,3 mm
• Masa zaworu: ok. 0,7 kg
• Standardy i zgodność:
  • Dyrektywa dla urządzeń ciśnieniowych PED 2014/68/EU, grupa płynów 2 (osprzęt ciśnieniowy zgodny z ogólnie uznaną praktyką inżynierską, bez oznakowania CE zgodnie z art. 3 ust. 3)
  • Euroazjatycka zgodność EAC
  • Zgodność środowiskowa (w tym RoHS) potwierdzona deklaracją środowiskową produktu producenta

Montaż i wskazówki projektowe

• Zaleca się montaż zaworu na powrocie instalacji, gdzie temperatura medium jest niższa – wydłuża to trwałość uszczelnienia trzpienia.
• W celu zwiększenia niezawodności pracy przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Należy zapewnić warunki pracy bez kawitacji – zgodnie z wykresem producenta dla dopuszczalnych różnic ciśnień Δpmax i temperatur.
• W miejscach narażonych na kondensację (np. instalacje chłodnicze) zaleca się stosowanie adaptera termicznego ALJ100 w celu ochrony siłownika.
• Połączenia gwintowe:
  • stosować śrubunki zgodne z ISO 7‑1 (zawór – gwint wewnętrzny „Rp”, rurociąg – gwint zewnętrzny „R”),
  • nie stosować nadmiernej ilości pakuł lub taśmy PTFE,
  • nie dokręcać gwintu rurowego „do samego końca”,
  • podczas skręcania używać klucza kontrującego na korpusie zaworu przy danym króćcu, aby nie przeciążać korpusu.
• Montaż siłownika: zawór i siłownik dostarczane są osobno; montaż odbywa się na obiekcie bez użycia specjalnych narzędzi, zgodnie z instrukcją montażu.

Podsumowanie

Siemens VAI61.32-16 to wytrzymały, 2‑drogowy zawór kulowy regulacyjny DN 32, kvs 16 m3/h, PN 40, przeznaczony do precyzyjnej regulacji oraz pewnego odcinania przepływu w wodnych instalacjach HVAC. Stałoprocentowa charakterystyka A–AB, wysoka klasa szczelności, bezobsługowa konstrukcja z mosiądzu DZR oraz kompatybilność z szeroką gamą nowoczesnych siłowników obrotowych Siemens (w tym wersji analogowych, cyfrowych i z Modbus/KNX) sprawiają, że jest to nowoczesne i elastyczne rozwiązanie do zastosowań w profesjonalnych systemach grzewczych, chłodniczych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór kulowy regulacyjny przelotowy, do obiegów zamkniętych.
• Dla modelu VAI61.32-16: klasa ciśnienia PN 40, dopuszczalna temperatura czynnika od -10 °C do 120 °C.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu. Zastosowanie takiego czynnika może powodować wycieki przy trzpieniu.
• Osprzęt ciśnieniowy zgodny z PED 2014/68/UE, grupa płynów 2; dla tego typu produkt nie jest oznaczany znakiem CE zgodnie z art. 3 ust. 3 dyrektywy PED (ogólnie uznana praktyka inżynierska).
• Produkt posiada zgodność EAC.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, podłączenie i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi dotyczącymi bezpieczeństwa.
• Podczas prac przy zaworze istnieje zagrożenie dla personelu i mienia spowodowane ciśnieniem w instalacji, wysoką temperaturą czynnika oraz współpracującym osprzętem elektrycznym.
• Przed rozpoczęciem prac serwisowych lub montażowych należy wyłączyć pompę i zasilanie współpracującego siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby odłączyć przewody elektryczne od zacisków współpracującego siłownika. Przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany na zaworze.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażu pokazanej w dokumentacji producenta oraz zgodnie z prawidłowym kierunkiem przepływu oznaczonym na korpusie.
• Przy połączeniach hydraulicznych stosować gwinty zgodne z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R.
• Nie stosować nadmiernej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”, ponieważ może to spowodować nieszczelność lub uszkodzenie połączenia.
• Podczas dokręcania i odkręcania używać klucza kontrującego na króćcu zaworu, do którego przykręcana lub odkręcana jest rura. Nie przenosić momentu skręcającego przez korpus zaworu.
• Należy zapewnić warunki pracy bez kawitacji. Przekroczenie dopuszczalnych różnic ciśnienia może przyspieszyć zużycie zaworu i powodować hałas.
• Dla zwiększenia niezawodności działania przed zaworem należy zainstalować filtr zanieczyszczeń.
• Zawór jest wyrobem bezobsługowym i nie wymaga konserwacji; wszelkie czynności wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Dane techniczne i bezpieczna praca dotyczą zastosowania z kompatybilnymi siłownikami Siemens wskazanymi przez producenta dla modelu VAI61.32-16.
