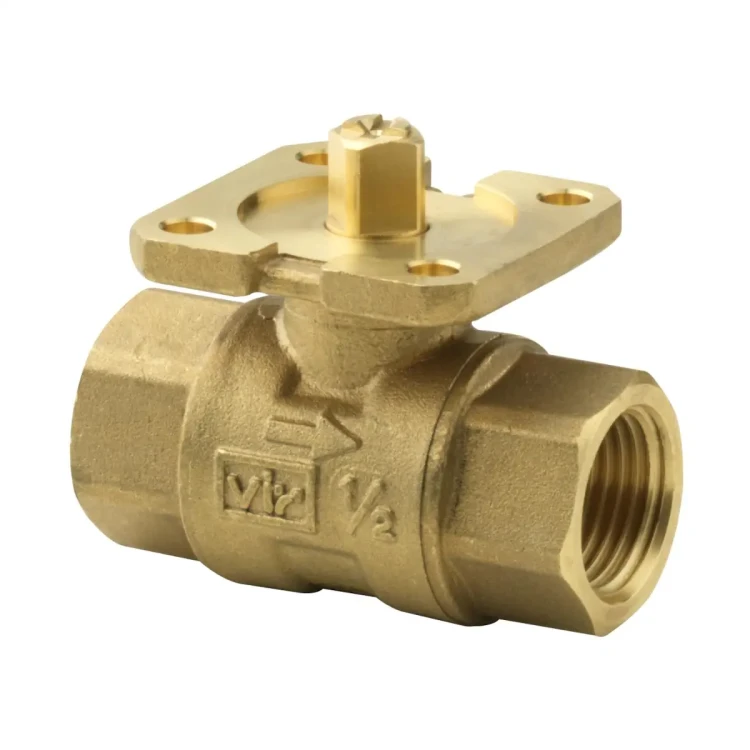

VAI61.25-6.3 Zawór kulowy przelotowy z mosiądzu gwintowany, PN40, 0..120 [°C], DN25, kvs 6.3 [m3/h]

VAI61.25-6.3 to dwudrogowy zawór kulowy regulacyjny przelotowy serii ACVATIX firmy Siemens, przeznaczony do pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny lub odcinający w obiegach zamkniętych. Zawór ma średnicę nominalną DN 25, współczynnik przepływu kvs = 6,3 m³/h, klasę ciśnienia PN 40 oraz przyłącza gwintowane wewnętrzne Rp 1” wg ISO 7-1. Korpus, kula i trzpień wykonane są z mosiądzu odpornego na odcynkowanie CW602N (DZR), co zapewnia wysoką trwałość i niezawodność w typowych zastosowaniach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: VAI61.25-6.3
• Rodzaj zaworu: zawór kulowy regulacyjny przelotowy (dwudrogowy), może pełnić funkcję zaworu regulacyjnego lub odcinającego
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC), obiegi zamknięte
• Średnica nominalna DN: 25
• Nominalny współczynnik przepływu kvs: 6,3 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Iloraz szerokości zakresów Sv: > 500
• Klasa ciśnienia: PN 40 wg ISO 7268
• Ciśnienie robocze: zgodnie z ISO 7005 w zależności od temperatury czynnika (wg wykresu producenta)
• Zakres temperatury czynnika: -10…120 °C
• Charakterystyka przepływu: stałoprocentowa na kanale regulacyjnym A–AB, ngl = 3,9 wg VDI / VDE 2173
• Kąt obrotu kuli: 90°
• Stopień nieszczelności kanału regulacyjnego A–AB: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 1” wg ISO 7-1
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Materiał korpusu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Materiał kuli: mosiądz DZR CW602N, kula chromowana
• Materiał trzpienia: mosiądz DZR CW602N
• Uszczelnienia: pierścienie uszczelniające z EPDM
• Waga: ok. 0,5 kg
• Bezobsługowa konstrukcja: niskie opory tarcia trzpienia i polerowanej kuli z chromowanego mosiądzu DZR
• Możliwość automatyzacji: współpraca z elektromechanicznymi siłownikami obrotowymi Siemens (z lub bez sprężyny powrotnej, także z Modbus / KNX – zależnie od typu siłownika)

Zastosowanie

Zawór kulowy VAI61.25-6.3 przeznaczony jest do regulacji lub odcinania przepływu wody w zamkniętych obiegach instalacji:

• grzewczych (woda grzewcza, woda gorąca),
• wentylacyjnych i klimatyzacyjnych (woda chłodnicza),
• układów z wodą ze środkami przeciwzamarzaniowymi.

Dzięki charakterystyce stałoprocentowej kanału A–AB zawór zapewnia precyzyjną regulację przepływu przy zastosowaniu odpowiedniego siłownika obrotowego. Może być używany zarówno jako zawór regulacyjny, jak i jako element odcinający w sekcjach instalacji.

Funkcje i działanie

Charakterystyka regulacyjna

• Regulacja odbywa się w kanale A–AB przy obrocie kuli o 90°.
• 0…100 % otwarcia kanału A–AB ma charakterystykę stałoprocentową (ngl = 3,9 wg VDI / VDE 2173) – umożliwia stabilną i dokładną regulację w szerokim zakresie przepływów.
• Przy całkowicie otwartym zaworze przepływ objętościowy odpowiada wartości kvs = 6,3 m³/h przy różnicy ciśnień 100 kPa.

Pozycje zaworu

• Położenie fabryczne: kanał A–AB całkowicie otwarty (A–AB = 100 %).
• Po obrocie kuli o 90° zgodnie z ruchem wskazówek zegara: kanał A–AB całkowicie zamknięty (A–AB = 0 %).

Cicha praca i kawitacja

• Δpmax – maksymalna dopuszczalna różnica ciśnienia na zaworze kulowym, obowiązująca w całym zakresie wysterowania przez siłownik obrotowy.
• Dla wymagań cichej pracy producent zaleca, aby różnica ciśnienia na zaworze nie przekraczała 200 kPa.
• Aby uniknąć kawitacji (przyspieszone zużycie kuli i gniazda, hałas):
  • należy nie przekraczać różnic ciśnień dopuszczalnych wg wykresu producenta,
  • utrzymywać odpowiednie ciśnienie statyczne przed i za zaworem,
  • w instalacjach wody chłodniczej zapewnić odpowiednie przeciwciśnienie za zaworem (np. przez dodatkowy zawór dławiący); przyjąć dopuszczalną różnicę ciśnień zgodnie z krzywą dla 80 °C.

Współpraca z siłownikami

Zawór kulowy VAI61.25-6.3 jest przeznaczony do automatyzacji z elektromechanicznymi siłownikami obrotowymi Siemens do zaworów kulowych.

Siłowniki obrotowe dedykowane do zaworów kulowych

• Ze sprężyną powrotną: GQD..9A, GMA..9E
• Bez sprężyny powrotnej: GSD161.9A, GDB..9E.., GLD161.9E.., GLB..9E.., GDD161.9E
• Dostępne są wersje sterowane sygnałem:
  • 2- lub 3-stawnym,
  • analogowym 0/2…10 V DC,
  • z komunikacją Modbus RTU lub KNX-TP (w wybranych modelach siłowników).
• Dla czynników o temperaturze ≤ 0 °C producent dopuszcza wyłącznie siłowniki GLB.., GLD.. i GMA...

Aplikacje z dodatkowymi funkcjami

Gdy wymagane są dodatkowe funkcje (np. przełączniki pomocnicze, potencjometry), zawór VAI61.25-6.3 może współpracować również ze standardowymi siłownikami obrotowymi do przepustnic powietrza, przy zastosowaniu odpowiednich zestawów montażowych:

• GMA..1E (ze sprężyną powrotną) + potencjometr/przełącznik pomocniczy – zestaw montażowy ASK77.2
• GLB..1E (bez sprężyny powrotnej) + potencjometr/przełącznik pomocniczy – zestaw montażowy ASK77.3
• GQD..1A (ze sprężyną powrotną) + przełącznik pomocniczy – zestaw montażowy ASK77.5
• GSD..1A (bez sprężyny powrotnej) + przełącznik pomocniczy – zestaw montażowy ASK77.5

Zawór i siłownik są dostarczane osobno i nie są fabrycznie zmontowane.

Dane techniczne

• Model: VAI61.25-6.3
• Rodzaj zaworu: zawór kulowy regulacyjny przelotowy (dwudrogowy)
• DN: 25
• kvs: 6,3 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Sv: > 500
• Kąt obrotu: 90°
• Charakterystyka kanału regulacyjnego A–AB: 0…100 % stałoprocentowa, ngl = 3,9 wg VDI / VDE 2173
• Stopień nieszczelności kanału A–AB: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5
• Dopuszczalne media: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Zakres temperatury czynnika: -10…120 °C
• Klasa ciśnienia: PN 40 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dopuszczalnym zakresie temperatury czynnika (zgodnie z wykresem producenta)
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 1” wg ISO 7-1
• Materiał korpusu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Materiał kuli: mosiądz DZR CW602N, kula chromowana
• Materiał trzpienia: mosiądz DZR CW602N
• Uszczelnienia trzpienia i gniazda: pierścienie uszczelniające z EPDM
• Montaż siłownika: trzpień o przekroju kwadratowym, sprzęgło ślizgowe (łączniki montażowe dostarczane z siłownikiem)
• Waga zaworu: ok. 0,5 kg
• Standardy i zgodność: osprzęt ciśnieniowy wg PED 2014/68/EU, grupa płynów 2; euroazjatycka zgodność EAC; dostępna deklaracja środowiskowa produktu

Montaż i wskazówki projektowe

• Łatwy montaż: zawór kulowy VAI61.25-6.3 i siłownik obrotowy można zmontować bez specjalnych narzędzi i bez dodatkowych nastaw.
• Instrukcja montażu: zawór dostarczany jest z instrukcją montażu (M4211).
• Połączenia gwintowane:
  • stosować śrubunki zgodne z ISO 7-1 (zawór: gwint wewnętrzny Rp, rurociąg: gwint zewnętrzny R),
  • nie używać nadmiernej ilości pakuł lub taśmy PTFE,
  • nie dokręcać gwintu do „samego końca”,
  • podczas skręcania stosować klucz kontrujący na króćcu zaworu, aby nie obciążać korpusu.
• Kierunek przepływu: należy montować zawór zgodnie z oznaczeniem kierunku przepływu na korpusie (kanał A–AB).
• Filtr zanieczyszczeń: dla zwiększenia niezawodności działania zaworu producent zaleca montaż filtra przed zaworem.
• Miejsce montażu w układzie: zalecane jest montowanie zaworu na powrocie instalacji, gdzie niższa temperatura czynnika pozytywnie wpływa na trwałość uszczelnienia trzpienia.
• Kondensacja i niskie temperatury: w miejscach narażonych na kondensację zaleca się zastosowanie adaptera termicznego ALJ100; dla czynników o temperaturze ≤ 0 °C wałek adaptera powinien być nasmarowany smarem silikonowym.
• Konserwacja: zawór kulowy VAI61.. nie wymaga okresowej konserwacji.

Wyposażenie dodatkowe

• Adapter termiczny ALJ100 (S55846-Z115): adapter termiczny do zaworów kulowych, stosowany w celu zabezpieczenia siłownika w aplikacjach z kondensacją lub niską temperaturą czynnika.

Podsumowanie

Siemens VAI61.25-6.3 to wytrzymały, bezobsługowy zawór kulowy regulacyjny przelotowy DN 25 z korpusem z mosiądzu DZR, kvs 6,3 m³/h i klasą ciśnienia PN 40, przeznaczony do precyzyjnej regulacji przepływu wody w instalacjach HVAC. Stałoprocentowa charakterystyka przepływu, wysoka szczelność zamknięcia, szeroki zakres temperatur pracy (-10…120 °C) oraz możliwość współpracy z bogatą gamą siłowników obrotowych Siemens czynią go elastycznym rozwiązaniem do nowoczesnych systemów grzewczych, chłodniczych i wentylacyjnych. Zawór dostarczany jest bez siłownika, który należy dobrać i zamówić osobno.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór kulowy regulacyjny lub odcinający, wyłącznie do obiegów zamkniętych.
• Osprzęt ciśnieniowy zgodny z PED 2014/68/UE, grupa płynów 2; dla tego typu zaworu brak oznakowania CE zgodnie z art. 3 ust. 3 dyrektywy PED (ogólnie uznana praktyka inżynierska).
• Produkt posiada zgodność EAC.
• Nie utylizować urządzenia jako odpadu komunalnego. Przestrzegać lokalnych i obowiązujących przepisów dotyczących złomowania i utylizacji.
• Montaż, uruchomienie i serwis wykonywać wyłącznie zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Podczas prac serwisowych przy zaworze lub współpracującym siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem siłownik obrotowy musi być prawidłowo zamontowany na zaworze.
• Zawór należy montować zgodnie z prawidłowym kierunkiem przepływu oznaczonym na korpusie.
• Przy podłączeniach hydraulicznych stosować połączenia gwintowane zgodne z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE, nie dokręcać gwintu rurowego do „samego końca”, a klucz kontrujący przykładać przy króćcu zaworu, do którego przykręcana lub odkręcana jest rura.
• Produkt jest urządzeniem ciśnieniowym PN40. Dopuszczalne warunki pracy i temperatura czynnika muszą być zgodne z dokumentacją producenta; temperatura czynnika dla modelu VAI61.25-6.3 wynosi od -10 °C do +120 °C.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Nie stosować czynników opartych na mrówczanie potasu, ponieważ mogą powodować wycieki przy trzpieniu.
• Należy zapewnić warunki pracy bez kawitacji. Przekroczenie dopuszczalnych różnic ciśnienia może przyspieszyć zużycie zaworu i powodować hałas.
• Dla zwiększenia niezawodności działania zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Zawór nie wymaga konserwacji; wszelkie czynności wykonywać wyłącznie zgodnie z instrukcją producenta.
• Dane techniczne i prawidłowe działanie dotyczą wyłącznie zastosowania z kompatybilnymi siłownikami i akcesoriami wskazanymi przez producenta.
