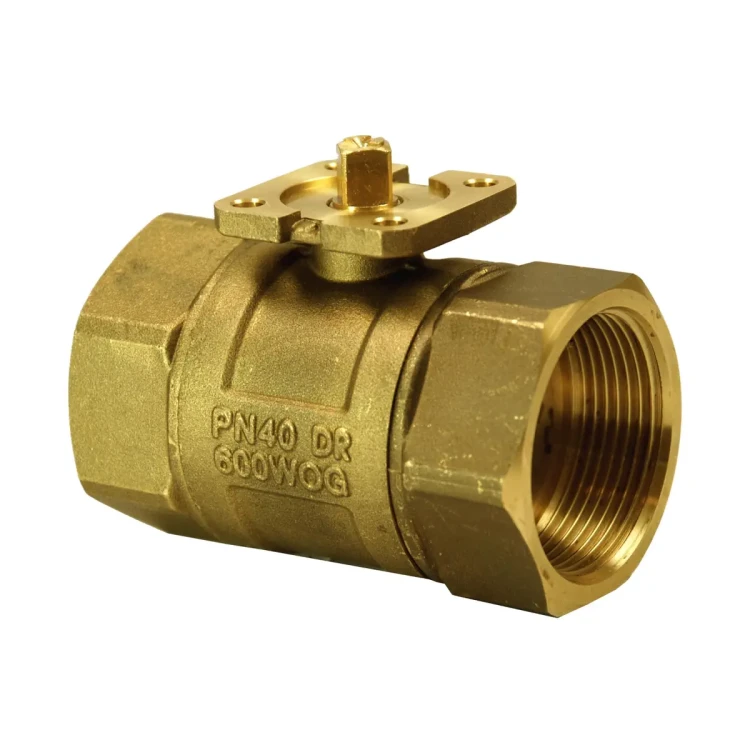

VAI61.40-25 Zawór kulowy przelotowy z mosiądzu gwintowany, PN40, 0..120 [°C], DN40, kvs 25 [m3/h]

VAI61.40-25 to 2-drogowy zawór kulowy regulacyjny przelotowy z serii ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych w obiegach zamkniętych. Zawór ma średnicę nominalną DN 40, współczynnik przepływu kvs 25 m³/h, klasę ciśnienia PN 40 oraz przyłącza gwintowane wewnętrzne Rp 1½, co umożliwia precyzyjną regulację lub odcinanie przepływu wody grzewczej i chłodniczej przy kompaktowych siłownikach obrotowych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VAI61.40-25
• Nr magazynowy: BPZ:VAI61.40-25
• Rodzaj zaworu: zawór kulowy regulacyjny przelotowy (2-drogowy)
• Zastosowanie: regulacja lub odcinanie przepływu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych; do obiegów zamkniętych
• Średnica nominalna: DN 40
• Współczynnik przepływu kvs: 25 m³/h
• Iloraz szerokości zakresów: Sv > 500 (dokładna regulacja w szerokim zakresie obciążenia)
• Klasa ciśnienia: PN 40 wg ISO 7268
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 1½ wg ISO 7-1
• Kąt obrotu kuli: 90°
• Charakterystyka przepływu: 0…100% A–AB stałoprocentowa, ngl = 3,9 wg VDI / VDE 2173
• Stopień szczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5
• Dopuszczalne media: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Zakres temperatury czynnika: -10…120 °C
• Korpus zaworu: mosiądz kuty na gorąco, odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR CW602N, chromowany, z polerowaną powierzchnią (niski opór tarcia)
• Trzpień: mosiądz DZR CW602N, przekrój kwadratowy
• Uszczelnienia: pierścienie uszczelniające z EPDM
• Bezobsługowa konstrukcja: zawór nie wymaga konserwacji
• Masa zaworu: ok. 1,1 kg
• Przeznaczenie cenowe: umiarkowana cena dzięki zoptymalizowanym przepływom (możliwość doboru mniejszego zaworu) i niskim momentom obrotowym (tańsze siłowniki)

Zastosowanie

Zawór VAI61.40-25 przeznaczony jest do:

• regulacji przepływu wody grzewczej, gorącej lub chłodniczej w zamkniętych instalacjach HVAC,
• pracy jako zawór regulacyjny lub zawór odcinający w obiegach wody w instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych.

Może być stosowany z wodą ze środkami przeciwzamarzaniowymi, przy zachowaniu zalecanej jakości wody wg VDI 2035. Zawór jest przewidziany do grupy płynów 2 zgodnie z dyrektywą PED 2014/68/EU.

Stosowanie czynników opartych na mrówczanie potasu może powodować wycieki na trzpieniu ze względu na wysoki poziom penetracji wynikający z niskiego napięcia powierzchniowego tego medium; producent nie ponosi odpowiedzialności za szkody przy użyciu takiego czynnika z tym zaworem.

Charakterystyka przepływu i działanie

• Regulowany kanał A–AB: charakterystyka stałoprocentowa (logarytmiczna), 0…100% A–AB, ngl = 3,9 wg VDI / VDE 2173 – zapewnia stabilną regulację także przy małych otwarciach.
• Kąt obrotu 90°: pełne otwarcie i zamknięcie uzyskuje się przy obrocie trzpienia o 90°.
• Położenie fabryczne: A–AB = 100% (zawór całkowicie otwarty w kanale regulacyjnym).
• Po obrocie 90° zgodnie z ruchem wskazówek zegara: A–AB = 0% (kanał regulacyjny zamknięty).
• Niski moment obrotowy: dzięki polerowanej, chromowanej kuli z mosiądzu DZR i zoptymalizowanej geometrii gniazda zawór wymaga niewielkiej siły przełączenia, co pozwala stosować kompaktowe, tańsze siłowniki obrotowe.
• Wysoka szczelność: szczelność kanału regulacyjnego zgodnie z EN 60534-4 L/1, ulepszona klasa 5, co ogranicza niekontrolowane przecieki przez zamknięty zawór.

Kawitacja i różnica ciśnień

• Kawitacja przyspiesza zużycie kuli i gniazda zaworu oraz powoduje hałas – należy jej unikać, nie przekraczając dopuszczalnej różnicy ciśnień dla danego medium i temperatury.
• Δpmax (praca regulacyjna): maksymalna dopuszczalna różnica ciśnień na kanale regulacyjnym zaworu, obowiązująca w całym zakresie wysterowania przez siłownik obrotowy; dla cichej pracy zalecane jest ograniczenie Δpmax do 200 kPa.
• Praca przy prawie zamkniętym zaworze: z wykresu kawitacji wynika, że Δpmax musi być ograniczona w zależności od ciśnienia statycznego i temperatury czynnika, aby w znacznym stopniu uniknąć kawitacji.
• Instalacje z wodą chłodniczą: zaleca się zapewnienie odpowiedniego przeciwciśnienia za zaworem, np. poprzez dodatkowy zawór dławiący; maksymalną różnicę ciśnień na zaworze należy przyjąć wg krzywej dla 80 °C.

Urządzenia współpracujące – siłowniki

Zawór kulowy VAI61.40-25 współpracuje z elektromechanicznymi siłownikami obrotowymi Siemens:

• Ze sprężyną powrotną: GQD..9A, GMA..9E
• Bez sprężyny powrotnej: GSD161.9A, GDB..9E.., GLD161.9E.., GLB..9E.., GDD161.9E

Maksymalna dopuszczalna różnica ciśnień w kanale regulacyjnym Δpmax oraz ciśnienie zamykające Δps zależą od dobranego siłownika i dla modelu VAI61.40-25 osiągają wartości do 800 kPa, zgodnie z tabelą „Urządzenia współpracujące”.

W aplikacjach wymagających dodatkowych funkcji (np. przełączniki pomocnicze, potencjometry) można stosować standardowe siłowniki obrotowe do przepustnic powietrza wraz z odpowiednimi zestawami montażowymi:

• ASK77.2 – do siłowników GMA..1E (ze sprężyną powrotną, z potencjometrem lub przełącznikami pomocniczymi)
• ASK77.3 – do siłowników GLB..1E (bez sprężyny powrotnej, z potencjometrem lub przełącznikami pomocniczymi)
• ASK77.5 – do siłowników GQD..1A (ze sprężyną powrotną) i GSD..1A (bez sprężyny powrotnej) z przełącznikami pomocniczymi

Dla czynników o temperaturze ≤ 0 °C zatwierdzone są jedynie wybrane typy siłowników (GLB.., GLD.., GMA..), zgodnie z danymi producenta.

Dane techniczne

• Typ: VAI61.40-25
• Rodzaj: zawór kulowy regulacyjny przelotowy (2-drogowy)
• DN: 40
• kvs: 25 m³/h (zimna woda 5…30 °C, zawór całkowicie otwarty, Δp = 100 kPa)
• Sv: > 500
• Kąt obrotu: 90°
• Charakterystyka przepływu (kanał A–AB): stałoprocentowa, ngl = 3,9 wg VDI / VDE 2173
• Stopień szczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5
• Dopuszczalne media: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (jakość wg VDI 2035)
• Temperatura czynnika: -10…120 °C
• Klasa ciśnienia: PN 40 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w zależności od temperatury czynnika (zgodnie z wykresem ciśnienie/temperatura)
• Przyłącza: gwint wewnętrzny Rp 1½ wg ISO 7-1
• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR CW602N, chromowany
• Trzpień: mosiądz DZR CW602N
• Dławica / uszczelnienia: pierścienie EPDM
• Masa: ok. 1,1 kg
• Dyrektywa urządzeń ciśnieniowych: PED 2014/68/EU, osprzęt ciśnieniowy, grupa płynów 2; zakres wg artykułu 1, par. 1; definicja wg artykułu 2, par. 5; bez oznakowania CE (ogólnie uznana praktyka inżynierska, PS × DN < 1000)
• Zgodność: euroazjatycka zgodność EAC

Wymiary i przyłącza

Wymiary zaworu kulowego VAI61.40-25 (bez siłownika):

• Gwint przyłączeniowy: Rp 1½
• B: 55 mm
• C: 61 mm
• D (wysokość korpusu w osi trzpienia): 42 mm
• L1: 50,9 mm
• L2: 102 mm
• H1 (od osi rurociągu do punktu zamocowania siłownika): 39,8 mm
• H2 (od osi rurociągu do górnej krawędzi trzpienia): 49,8 mm

Wysokość całkowita zestawu zawór + siłownik H zależy od dobranego siłownika obrotowego i uwzględnia wymaganą przestrzeń montażową do podłączenia, obsługi i serwisu.

Montaż i wskazówki projektowe

• Położenie montażu: zawór kulowy VAI61.. dostarczany jest z instrukcją montażu M4211; montaż należy wykonać zgodnie z tą instrukcją.
• Zalecane miejsce montażu: na przewodzie powrotnym instalacji, gdzie niższa temperatura czynnika sprzyja trwałości uszczelnienia trzpienia.
• Kierunek przepływu: należy zachować kierunek A → AB zgodnie z symbolem laserowo naniesionym na korpusie zaworu; w położeniu fabrycznym A–AB = 100%.
• Połączenia hydrauliczne: stosować śrubunki zgodne z ISO 7-1 (zawór – „Rp”, rurociąg – „R”); nie używać nadmiernej ilości pakuł lub taśmy PTFE, nie dokręcać gwintu do „samego końca”; przy dokręcaniu stosować klucz kontrujący na króćcu zaworu.
• Ochrona przed zanieczyszczeniami: dla zwiększenia niezawodności pracy zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Warunki bez kawitacji: należy dobrać zawór i siłownik tak, aby przy zadanych przepływach i temperaturach nie przekraczać dopuszczalnej różnicy ciśnień wg wykresu kawitacji.
• Strefy kondensacji: w miejscach narażonych na kondensację zaleca się stosowanie adaptera termicznego ALJ100 w celu zabezpieczenia siłownika; przy czynnikach o temperaturze ≤ 0 °C wałek adaptera należy nasmarować smarem silikonowym.

Bezpieczeństwo, konserwacja i utylizacja

• Prace serwisowe: przed pracami przy zaworze / siłowniku należy wyłączyć pompę i zasilanie elektryczne, zamknąć zawory odcinające, upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia; w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika; przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany.
• Konserwacja: zawór kulowy VAI61.. nie wymaga okresowej konserwacji.
• Utylizacja: nie utylizować zaworu jako odpad komunalny; złomowanie i segregację materiałową prowadzić zgodnie z lokalnymi przepisami.
• Gwarancja: dane techniczne obowiązują wyłącznie przy stosowaniu z siłownikami Siemens wymienionymi jako urządzenia współpracujące; użycie siłowników innych producentów powoduje utratę gwarancji.

Podsumowanie

Siemens VAI61.40-25 to wytrzymały, 2-drogowy zawór kulowy regulacyjny PN 40 o średnicy DN 40 i współczynniku kvs 25 m³/h, z przyłączami Rp 1½ i stałoprocentową charakterystyką przepływu A–AB. Korpus, kula i trzpień z odpornego na odcynkowanie mosiądzu DZR CW602N, wysoka klasa szczelności, bezobsługowa konstrukcja oraz możliwość współpracy z szeroką gamą siłowników obrotowych Siemens (w tym z wersjami ze sprężyną powrotną i z interfejsem Modbus) czynią ten zawór nowoczesnym i ekonomicznym rozwiązaniem do precyzyjnej regulacji przepływu w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór kulowy regulacyjny lub odcinający, wyłącznie do obiegów zamkniętych.
• Zawór ciśnieniowy PN40 z przyłączami gwintowanymi wewnętrznymi Rp zgodnie z ISO 7-1. Montaż i eksploatację prowadzić zgodnie z dokumentacją producenta oraz wszystkimi lokalnymi i obowiązującymi przepisami.
• Podczas prac przy urządzeniu istnieje zagrożenie dla personelu i mienia spowodowane ciśnieniem w instalacji, napięciem elektrycznym współpracującego siłownika oraz pracującym urządzeniem.
• Przed rozpoczęciem prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do jej całkowitego ostygnięcia.
• W razie potrzeby przed serwisem należy odłączyć przewody elektryczne od zacisków siłownika. Przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany na zaworze.
• Produkt należy montować wyłącznie w dopuszczalnej pozycji montażu określonej przez producenta. Należy zapewnić właściwy kierunek przepływu zgodnie z oznaczeniem na korpusie zaworu.
• Do połączeń hydraulicznych należy stosować odpowiednie gwinty i śrubunki zgodne z ISO 7-1. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”, ponieważ może to spowodować nieszczelność lub uszkodzenie połączenia.
• Podczas montażu i demontażu należy używać klucza kontrującego przy króćcu zaworu, do którego przykręcana lub odkręcana jest rura. Nie wolno przenosić momentu dokręcania przez korpus zaworu.
• Aby zwiększyć niezawodność działania, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Należy zapewnić warunki pracy bez kawitacji. Przekroczenie dopuszczalnej różnicy ciśnienia może przyspieszyć zużycie kuli i gniazda zaworu oraz powodować hałas i nieprawidłową pracę.
• W zastosowaniach z wodą chłodniczą należy zapewnić odpowiednie przeciwciśnienie za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego, aby ograniczyć ryzyko kawitacji.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi, przy temperaturze czynnika od -10 °C do 120 °C.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, ponieważ mogą powodować wycieki przy trzpieniu zaworu.
• Produkt nie wymaga konserwacji. Wszelkie czynności obsługowe należy wykonywać zgodnie z dokumentacją producenta.
• Nie usuwać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami dotyczącymi złomowania elementów armatury.
• Dane techniczne i prawidłowe działanie obowiązują przy stosowaniu kompatybilnych siłowników i akcesoriów wskazanych przez producenta dla modelu VAI61.40-25.
