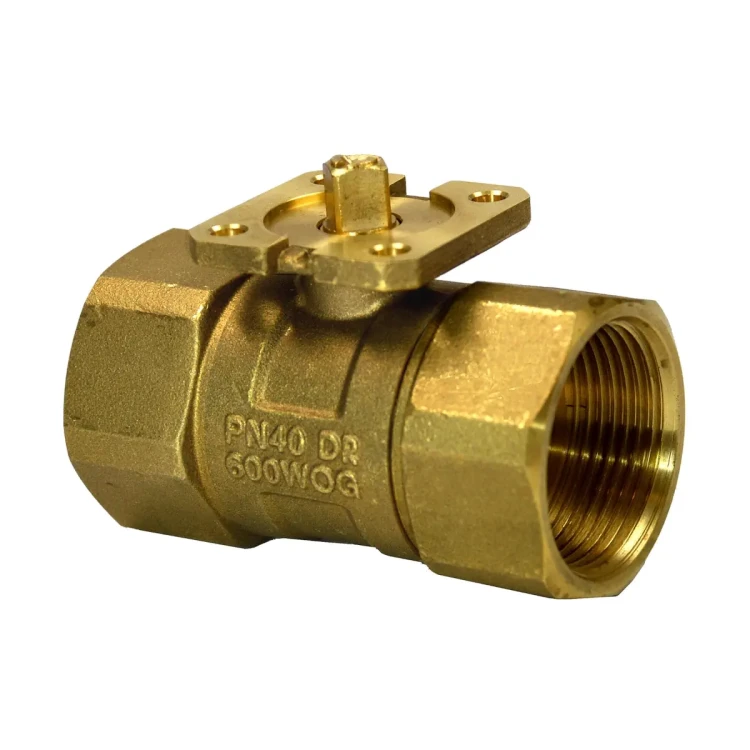

VAI61.32-25 Zawór kulowy przelotowy z mosiądzu gwintowany, PN40, 0..120 [°C], DN32, kvs 25 [m3/h]

VAI61.32-25 to dwudrogowy zawór kulowy regulacyjny przelotowy z serii ACVATIX™, o średnicy nominalnej DN 32 i współczynniku kvs = 25 m³/h, w klasie ciśnienia PN 40. Zawór wykonany jest z mosiądzu odpornego na odcynkowanie CW602N (DZR), posiada wewnętrzne przyłącza gwintowane Rp 1¼ i kąt obrotu 90°. Przeznaczony jest do pracy jako zawór regulacyjny lub odcinający w zamkniętych instalacjach grzewczych, chłodniczych, wentylacyjnych i klimatyzacyjnych, we współpracy z elektromechanicznymi siłownikami obrotowymi Siemens.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VAI61.32-25
• Rodzaj: zawór kulowy regulacyjny przelotowy (2-drogowy)
• Zastosowanie: instalacje grzewcze, chłodnicze, wentylacyjne i klimatyzacyjne w obiegach zamkniętych
• DN: 32
• kvs: 25 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Iloraz szerokości zakresów: Sv > 500 – bardzo dobra zdolność regulacyjna
• Klasa ciśnienia: PN 40 wg ISO 7268
• Charakterystyka przepływu: stałoprocentowa (A–AB 0…100 %, ngl = 3,9 wg VDI/VDE 2173)
• Kąt obrotu: 90°
• Stopień szczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5
• Zakres temperatury czynnika: -10…120 °C (w zależności od zastosowanego siłownika)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 1¼ wg ISO 7-1
• Korpus, kula, trzpień: mosiądz kuty na gorąco CW602N (DZR), kula chromowana
• Uszczelnienia trzpienia: pierścienie EPDM
• Masa: ok. 0,7 kg
• Numer magazynowy: BPZ:VAI61.32-25

Zastosowanie

Zawór kulowy VAI61.32-25 przeznaczony jest do:

• funkcji regulacyjnej (modulacyjnej lub 3-stawnej) przepływu wody w obiegach grzewczych i chłodniczych,
• funkcji odcinającej w odgałęzieniach, sekcjach i gałęziach instalacji,
• zastosowań w instalacjach HVAC: centrale wentylacyjne, belki chłodzące, nagrzewnice, chłodnice, obiegi wody lodowej itp.

Zawór jest przeznaczony wylącznie do obiegów zamkniętych i pracy z wodą grzewczą, chłodniczą, gorącą oraz wodą z dodatkiem środków przeciwzamarzaniowych (przy zachowaniu odpowiedniej jakości wody zgodnie z VDI 2035).

Budowa i materiały

• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR CW602N, powierzchnia chromowana i polerowana – niskie opory tarcia i wysoka trwałość
• Trzpień: mosiądz DZR CW602N, zakończenie z przekrojem kwadratowym do sprzęgła siłownika
• Uszczelnienie trzpienia: pierścienie uszczelniające z EPDM
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 1¼ wg ISO 7-1
• Konstrukcja bezobsługowa: brak konieczności okresowej konserwacji; niskie tarcie trzpienia i kuli

Charakterystyka hydrauliczna

• Tor regulacyjny: A → AB
• Charakterystyka przepływu (A–AB): stałoprocentowa, 0…100 %, ngl = 3,9 wg VDI/VDE 2173
• Współczynnik kvs: 25 m³/h dla zimnej wody (5…30 °C) przy Δp = 100 kPa
• Zakres regulacji: Sv > 500 – precyzyjna regulacja w szerokim zakresie obciążeń
• Kąt obrotu kuli: 90°
• Położenie fabryczne: A–AB = 100 % otwarty; po obrocie o 90° w prawo A–AB = 0 % (zamknięty)
• Stopień nieszczelności toru A–AB: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5 – bardzo wysoka szczelność odcięcia

Współpraca z siłownikami

Zawór VAI61.32-25 jest przeznaczony do współpracy z elektromechanicznymi siłownikami obrotowymi Siemens do zaworów kulowych. Dzięki niskim momentom obrotowym wymaganym do przestawienia kuli możliwe jest stosowanie stosunkowo małych siłowników.

• Siłowniki ze sprężyną powrotną: GQD..9A, GMA..9E (3-stawne lub z sygnałem 0…10 V DC)
• Siłowniki bez sprężyny powrotnej: GSD161.9A, GDB..9E.., GLD161.9E.., GLB..9E.., GDD161.9E
• Dostępne sygnały sterujące: 2- lub 3-stawny, 0/2…10 V DC, 0…10 V DC
• Wersje komunikacyjne: siłowniki z interfejsem Modbus RTU (np. GDB161.9E/MO, GLB161.9E/MO, GMA161.9E/MO, GLD161.9E/MO) oraz KNX-TP (GDB111.9E/KN, GLB111.9E/KN)
• Czasy przestawiania (w zależności od modelu siłownika): od 30 s do 150 s, wersje ze sprężyną powrotną ok. 15 s dla ruchu powrotnego
• Maksymalne dopuszczalne różnice ciśnień Δpmax i Δps: zależą od wybranego typu siłownika – wartości należy dobrać z tabeli „Urządzenia współpracujące” dla VAI61.32-25

Do aplikacji wymagających dodatkowych funkcji (np. przełączników pomocniczych lub potencjometrów) można stosować standardowe siłowniki obrotowe do przepustnic powietrza z odpowiednimi zestawami montażowymi:

• GMA..1E (ze sprężyną powrotną) + ASK77.2 – zestaw montażowy do zaworów kulowych
• GLB..1E (bez sprężyny powrotnej) + ASK77.3
• GQD..1A (ze sprężyną powrotną) + ASK77.5
• GSD..1A (bez sprężyny powrotnej) + ASK77.5 – z wyjątkiem modeli GSD141.1A i GSD341.1A, które nie są kompatybilne z zaworami kulowymi

Projektowanie i eksploatacja

• Miejsce montażu w instalacji: zalecany montaż zaworu na powrocie (niższa temperatura zwiększa trwałość uszczelnień trzpienia)
• Ochrona przed zanieczyszczeniami: przed zaworem powinien być zainstalowany filtr zanieczyszczeń w celu zwiększenia niezawodności pracy
• Unikanie kawitacji: należy dotrzymać dopuszczalnych różnic ciśnień oraz zapewnić odpowiednie ciśnienie statyczne przed i za zaworem. Przykładowo, dla wody gorącej 120 °C przy ciśnieniu przed zaworem p₁ = 500 kPa, maksymalna dopuszczalna różnica ciśnień Δp_max dla prawie zamkniętego zaworu wynosi ok. 200 kPa.
• Woda chłodnicza: aby zapobiec kawitacji przy niskich temperaturach, należy zapewnić odpowiednie przeciwciśnienie za zaworem (np. dodatkowy zawór dławiący); zaleca się przyjmować dopuszczalną różnicę ciśnień zgodnie z krzywą dla 80 °C
• Jakość wody: zalecana jakość wody wg VDI 2035
• Czynniki specjalne: stosowanie zaworów kulowych z mediami na bazie mrówczanu potasu może powodować wycieki na trzpieniu z powodu dużej penetracji czynnika; producent nie ponosi odpowiedzialności za uszkodzenia przy takim zastosowaniu
• Temperatury poniżej 0 °C: dla czynników o temperaturze ≤ 0 °C dopuszczone są tylko siłowniki GLB.., GLD.. i GMA..; wałek adaptera termicznego ALJ100 należy nasmarować smarem silikonowym
• Adapter termiczny ALJ100 (opcjonalny): stosowany do ochrony siłownika w obszarach narażonych na kondensację. Nie wolno używać ALJ100 z siłownikami GMA zasilanymi napięciem 230 V AC ani z siłownikami GMA z przełącznikami pomocniczymi na 230 V AC.
• Gwarancja: dane techniczne są gwarantowane przy stosowaniu zaworu z siłownikami Siemens wymienionymi w dokumentacji „Urządzenia współpracujące”; użycie urządzeń innych producentów może skutkować utratą gwarancji

Montaż i podłączenie hydrauliczne

• Montaż siłownika: sprzęgło ślizgowe na trzpieniu; łączniki montażowe są fabrycznie montowane na siłownikach – montaż zaworu i siłownika bez użycia specjalnych narzędzi
• Połączenia gwintowane: zawór posiada gwint wewnętrzny Rp 1¼; w instalacji należy zastosować przeciwstawny gwint zewnętrzny R wg ISO 7-1
• Uszczelnianie połączeń: nie stosować nadmiernej ilości pakuł ani taśmy PTFE i nie dokręcać gwintu „do końca”, aby nie przeciążać korpusu
• Klucz kontrujący: przy montażu/ demontażu rurociągu klucz należy opierać na korpusie zaworu przy danym króćcu
• Kierunek przepływu: oznaczony symbolem na korpusie (A → AB); należy zachować zgodność z oznaczeniem podczas montażu
• Pozycja fabryczna kuli: A–AB w pełni otwarty; siłownik obracając trzpień o 90° zgodnie z ruchem wskazówek zegara zamyka przepływ w torze A–AB
• Montaż i serwis: przed pracami montażowymi/serwisowymi należy wyłączyć pompę i zasilanie elektryczne, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej ostygnięcia
• Dostawa: zawór kulowy, siłownik obrotowy oraz ewentualne zestawy montażowe dostarczane są osobno, nie są fabrycznie zmontowane

Dane techniczne – VAI61.32-25

• Typ zaworu: VAI61.32-25
• Rodzaj: zawór kulowy regulacyjny przelotowy, 2-drogowy
• DN: 32
• kvs: 25 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Sv: > 500
• Klasa ciśnienia: PN 40 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005 w dopuszczalnym zakresie temperatury czynnika (zgodnie z wykresem producenta)
• Charakterystyka przepływu: A–AB stałoprocentowa, 0…100 %, ngl = 3,9
• Kąt obrotu: 90°
• Zakres temperatury czynnika: -10…120 °C (zależnie od zastosowanego siłownika)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Stopień nieszczelności toru A–AB: EN 60534-4 L/1, ulepszona klasa 5
• Korpus: mosiądz DZR CW602N
• Kula: mosiądz DZR CW602N, chromowana
• Trzpień: mosiądz DZR CW602N
• Uszczelnienia trzpienia: pierścienie EPDM
• Przyłącza: gwinty wewnętrzne Rp 1¼ wg ISO 7-1
• Masa zaworu: ok. 0,7 kg

Wymiary

• DN: 32
• B: 48 mm
• C: 52 mm
• D (wysokość korpusu): 42 mm
• Gwint przyłączeniowy: Rp 1¼
• L1 (długość króćca): 44 mm
• L2 (długość całkowita korpusu): 88 mm
• H1 (od osi rurociągu do punktu mocowania siłownika): 34,3 mm
• H2 (od osi rurociągu do górnej krawędzi korpusu): 44,3 mm

Podsumowanie

Siemens VAI61.32-25 to kompaktowy, dwudrogowy zawór kulowy regulacyjny DN 32, PN 40 o współczynniku kvs = 25 m³/h, przeznaczony do precyzyjnej regulacji i niezawodnego odcięcia przepływu wody w instalacjach HVAC. Wysoka szczelność (klasa 5), stałoprocentowa charakterystyka przepływu, szeroki zakres temperatur czynnika (-10…120 °C) oraz trwały korpus z mosiądzu DZR CW602N w połączeniu z bogatą gamą kompatybilnych siłowników obrotowych Siemens czynią z tego modelu uniwersalne rozwiązanie dla nowoczesnych systemów grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do osprzętu ciśnieniowego zgodnie z PED 2014/68/EU, grupa płynów 2. Dla tego typu zaworu nie stosuje się oznakowania CE zgodnie z art. 3 ust. 3 dyrektywy PED (ogólnie uznana praktyka inżynierska).
• Posiada zgodność EAC (zgodność euroazjatycka).
• Nie utylizować urządzenia jako odpady komunalne. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Zawór przeznaczony jest do stosowania wyłącznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, jako zawór kulowy regulacyjny przelotowy, wyłącznie do obiegów zamkniętych.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Nie stosować czynnika opartego na mrówczanie potasu, ponieważ może powodować wycieki przy trzpieniu.
• Zakres temperatury czynnika wynosi od -10 °C do 120 °C. Ciśnienie robocze i temperatura pracy muszą być zgodne z dokumentacją producenta oraz lokalnymi przepisami.
• Zawór ma klasę ciśnienia PN 40. Nie przekraczać dopuszczalnych parametrów pracy oraz dopuszczalnej różnicy ciśnienia określonej dla współpracującego siłownika i warunków instalacji.
• Podczas prac przy zaworze lub siłowniku istnieje zagrożenie obrażeniami i uszkodzeniem mienia spowodowane ciśnieniem instalacji, napięciem elektrycznym oraz pracującym urządzeniem.
• Przed rozpoczęciem prac serwisowych należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, upuścić ciśnienie z instalacji oraz odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem zaworu siłownik obrotowy musi być prawidłowo zamontowany.
• Montaż należy wykonać zgodnie z instrukcją montażu producenta. Zawór musi być zamontowany we właściwej pozycji montażowej i zgodnie z oznaczonym kierunkiem przepływu.
• Połączenia hydrauliczne należy wykonywać wyłącznie zgodnie z wymaganiami producenta: stosować odpowiednie gwinty zgodne z ISO 7-1, nie używać nadmiernej ilości pakuł ani taśmy PTFE, nie dokręcać gwintu rurowego do oporu i używać klucza kontrującego przy króćcu zaworu.
• Należy zapewnić warunki pracy bez kawitacji. Kawitacja przyspiesza zużycie zaworu i może powodować hałas oraz uszkodzenie elementów.
• Dla zwiększenia niezawodności działania producent zaleca montaż filtra zanieczyszczeń przed zaworem.
• Należy przestrzegać wszystkich krajowych postanowień i odpowiednich przepisów bezpieczeństwa.
