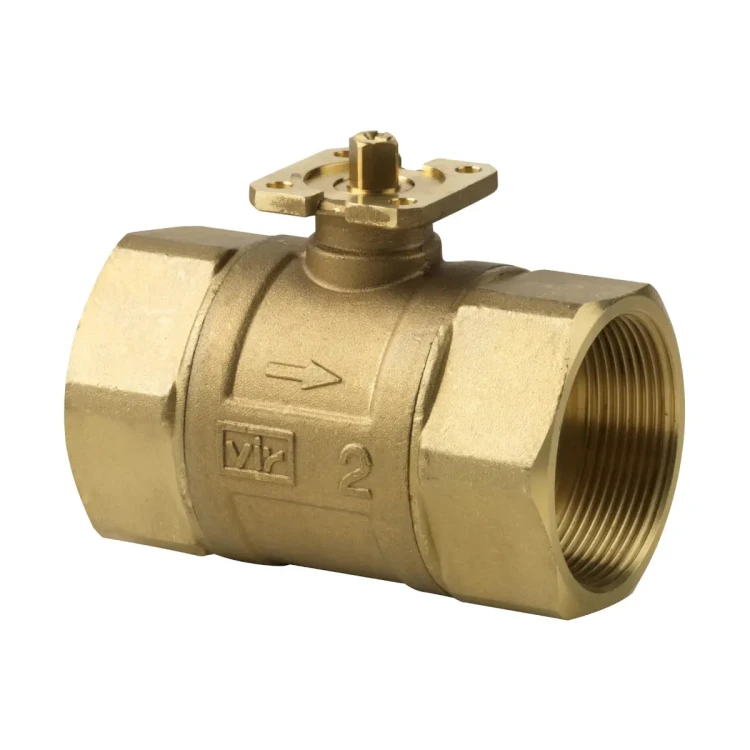

VAI61.50-25 Zawór kulowy przelotowy z mosiądzu gwintowany, PN40, 0..120 [°C], DN50, kvs 25 [m3/h]

VAI61.50-25 to dwudrogowy zawór kulowy regulacyjny przelotowy z serii ACVATIX™, o średnicy nominalnej DN 50 i współczynniku przepływu kvs = 25 m³/h. Zawór wykonany jest z mosiądzu odpornego na odcynkowanie (CW602N, DZR), posiada przyłącza gwintowane wewnętrzne Rp 2” (ISO 7‑1), klasę ciśnienia PN 40 oraz charakterystykę stałoprocentową w kanale A–AB. Przeznaczony jest do regulacji lub odcinania przepływu w zamkniętych obiegach wody w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VAI61.50-25
• Typ zaworu: zawór kulowy regulacyjny przelotowy, 2‑drogowy
• Zastosowanie: regulacja i odcinanie przepływu wody w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych; wyłącznie do obiegów zamkniętych
• Średnica nominalna DN: 50
• Nominalne natężenie przepływu kvs: 25 m³/h (woda 5…30 °C, Δp = 100 kPa)
• Przyłącza hydrauliczne: gwint wewnętrzny Rp 2” wg ISO 7‑1
• Klasa ciśnienia: PN 40 wg ISO 7268
• Charakterystyka przepływu: A–AB stałoprocentowa, 0…100 %, ngl = 3,9 wg VDI / VDE 2173
• Kąt obrotu kuli: 90°
• Zakres temperatury czynnika: -10…120 °C
• Stopień szczelności kanału regulacyjnego: wodoszczelność wg EN 60534‑4 L/1, ulepszona klasa 5
• Iloraz szerokości zakresów Sv: > 500 – bardzo dobra zdolność do precyzyjnej regulacji w szerokim zakresie przepływów
• Materiały wodne: mosiądz CW602N (DZR) – korpus, kula i trzpień; uszczelnienia z pierścieni O‑ring EPDM
• Współpraca z siłownikami: elektromechaniczne siłowniki obrotowe Siemens do zaworów kulowych, m.in. GMA..9E.., GLD161.9E.., GLB..9E.. (także wersje z Modbus RTU), dobierane zgodnie z tabelą „Urządzenia współpracujące”
• Montaż siłownika: sprzęgło ślizgowe i trzpień o przekroju kwadratowym – montaż siłownika bez użycia narzędzi
• Masa zaworu: ok. 1,8 kg

Zastosowanie

Zawór kulowy VAI61.50-25 przeznaczony jest do pracy w zamkniętych układach hydraulicznych w technice HVAC jako zawór regulacyjny lub odcinający. Typowe zastosowania:

• instalacje centralnego ogrzewania i ogrzewania powierzchniowego (podłogowego, ściennego)
• układy wody lodowej i instalacje chłodnicze
• instalacje klimatyzacyjne oraz systemy wentylacyjne z wodnymi wymiennikami ciepła

Dopuszczalne czynniki to woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jest jakość wody zgodnie z VDI 2035.

Aby zapewnić cichą pracę, zaleca się ograniczenie różnicy ciśnienia na zaworze do maks. 200 kPa. Należy również unikać kawitacji przez dotrzymanie dopuszczalnych wartości różnicy ciśnień i ciśnień statycznych podanych w wykresach doboru zaworu.

Budowa i materiały

Konstrukcja zaworu kulowego VAI61.50-25 jest bezobsługowa i zoptymalizowana pod kątem trwałości oraz niskich momentów obrotowych. Elementy składowe:

• Korpus zaworu: mosiądz kuty na gorąco, odporny na odcynkowanie (DZR, CW602N)
• Kula: mosiądz CW602N, powierzchnia chromowana – zmniejszone tarcie i zużycie
• Gniazdo zaworu: zintegrowane z korpusem, z uszczelnieniami O‑ring
• Trzpień: mosiądz CW602N z przekrojem kwadratowym do bezpośredniego sprzęgnięcia z siłownikiem
• Uszczelnienia trzpienia i gniazda: pierścienie uszczelniające O‑ring z EPDM
• Sprzęgło ślizgowe: element pośredni pomiędzy trzpieniem zaworu a siłownikiem, zapewniający łatwy montaż i kompensację niewspółosiowości

Zastosowanie kuli i trzpienia z chromowanego mosiądzu DZR oraz pierścieni EPDM zapewnia wysoką trwałość szacunkową i odporność na korozję przy niskim momencie obrotowym.

Charakterystyka regulacyjna i działanie

• Charakterystyka przepływu (kanał A–AB): stałoprocentowa, 0…100 %, ngl = 3,9 wg VDI / VDE 2173
• Kąt obrotu: 90° (od pozycji całkowitego otwarcia do całkowitego zamknięcia)
• Położenie fabryczne: A–AB = 100 % (zawór całkowicie otwarty)
• Obrót trzpienia o 90° zgodnie z ruchem wskazówek zegara: A–AB = 0 % (zawór zamknięty)
• Iloraz szerokości zakresów Sv > 500: możliwość stabilnej regulacji od bardzo małych do dużych przepływów
• Stopień szczelności: kanał regulacyjny – wodoszczelność wg EN 60534‑4 L/1, ulepszona klasa 5

Odpowiednio dobrany siłownik obrotowy umożliwia precyzyjne pozycjonowanie kuli w pełnym zakresie obrotu 90°, zapewniając dokładną regulację przepływu w układach HVAC.

Parametry hydrauliczne

• Średnica nominalna DN: 50
• kvs: 25 m³/h – przepływ przez całkowicie otwarty zawór przy różnicy ciśnienia 100 kPa (1 bar) dla wody 5…30 °C
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• Ciśnienie robocze: wg ISO 7005, w dopuszczalnym zakresie temperatury czynnika (zależność p/T zgodnie z wykresem w dokumentacji)
• Δpmax: maksymalna dopuszczalna różnica ciśnienia na zaworze, obowiązująca w całym zakresie wysterowania zaworu przez siłownik obrotowy; wartość zależna od zastosowanego siłownika (patrz tabela „Urządzenia współpracujące”)
• Δpv100: różnica ciśnienia w kanale regulacyjnym całkowicie otwartego zaworu przy przepływie objętościowym V100 (kvs)

Kawitacja przyspiesza zużycie kuli i gniazda zaworu oraz powoduje niepożądany hałas. Aby jej uniknąć, należy dotrzymywać dopuszczalnych wartości Δpmax i zapewnić wymagane ciśnienia statyczne przed i za zaworem zgodnie z wykresami dla danego medium i temperatury.

Współpraca z siłownikami

Zawór kulowy VAI61.50-25 przystosowany jest do współpracy z elektromechanicznymi siłownikami obrotowymi Siemens do zaworów kulowych:

• siłowniki bez sprężyny powrotnej, sygnały 2‑/3‑stawne lub analogowe (np. GLD161.9E.., GLB..9E..)
• siłowniki ze sprężyną powrotną (np. GMA..9E..)

Dobór konkretnego typu siłownika (moment obrotowy, czas przestawiania, rodzaj sygnału sterującego, ewentualna komunikacja Modbus RTU) należy wykonać zgodnie z tabelą „Urządzenia współpracujące” w dokumentacji.

Dla zastosowań w warunkach sprzyjających kondensacji pary wodnej na zaworze i siłowniku można zastosować adapter termiczny ALJ100, który ogranicza przenoszenie niskiej temperatury z zaworu na siłownik (z zachowaniem ograniczeń podanych w dokumentacji siłowników).

Przy temperaturze czynnika ≤ 0 °C do pracy z zaworami kulowymi dopuszczone są jedynie odpowiednie siłowniki z serii GLB.., GLD.. i GMA.., zgodnie z danymi technicznymi.

Dane techniczne – VAI61.50-25

• Oznaczenie typu: VAI61.50-25
• Rodzaj zaworu: zawór kulowy regulacyjny przelotowy, 2‑drogowy
• Średnica nominalna: DN 50
• Klasa ciśnienia: PN 40
• Przyłącza: gwint wewnętrzny Rp 2” wg ISO 7‑1
• Nominalne natężenie przepływu kvs: 25 m³/h
• Charakterystyka przepływu: A–AB stałoprocentowa, ngl = 3,9
• Iloraz szerokości zakresów Sv: > 500
• Kąt obrotu: 90°
• Zakres temperatury czynnika: -10…120 °C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035
• Uwagi dotyczące czynnika: stosowanie mediów na bazie mrówczanu potasu może powodować wycieki przy trzpieniu zaworu na skutek wysokiej penetracji; producent nie ponosi odpowiedzialności za szkody powstałe przy użyciu takiego medium
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534‑4 L/1, ulepszona klasa 5
• Materiał korpusu: mosiądz kuty na gorąco, odporny na odcynkowanie (DZR, CW602N)
• Materiał kuli: mosiądz CW602N, chromowany
• Materiał trzpienia: mosiądz CW602N
• Uszczelnienia: pierścienie O‑ring z EPDM
• Masa: ok. 1,8 kg
• Dyrektywa urządzeń ciśnieniowych: osprzęt ciśnieniowy wg PED 2014/68/EU, grupa płynów 2
• Zgodność: euroazjatycka zgodność EAC

Wymiary

Wymiary geometryczne zaworu kulowego VAI61.50-25:

• DN: 50
• B: 67 mm
• C: 74 mm
• D: 42 mm
• Gwint przyłączeniowy: Rp 2”
• Długość L1 (gwint): 58,1 mm
• Długość zabudowy L2: 116,2 mm
• H1: 52,8 mm – od osi rurociągu do punktu zamocowania siłownika (górna krawędź zaworu)
• H2: 62,8 mm – od osi rurociągu do górnej krawędzi korpusu zaworu
• Minimalna wysokość montażowa H z siłownikiem GMA..9E.. / GLD161.9E.. / GLB..9E..: > 335 mm

Montaż i eksploatacja

• Przed montażem zaleca się zabudowę filtra zanieczyszczeń przed zaworem, aby zwiększyć niezawodność działania.
• Ze względu na trwałość uszczelnienia trzpienia zaleca się montaż zaworu kulowego na przewodzie powrotnym, gdzie temperatura medium jest niższa.
• Przy połączeniach gwintowanych stosować:
  • śrubunki zgodne z ISO 7‑1 (zawór: gwint wewnętrzny „Rp”, rurociąg: gwint zewnętrzny „R”),
  • umiarkowaną ilość pakuł lub taśmy PTFE,
  • niedokręcanie gwintu „do samego końca”,
  • klucz kontrujący umieszczony na króćcu zaworu przy wkręcaniu/wykręcaniu rury.
• Kierunek przepływu oznaczony jest na korpusie; montować zawór zgodnie z kierunkiem A → AB.
• Zawór VAI61.50-25 jest konstrukcją bezobsługową – nie wymaga okresowej konserwacji.

Podsumowanie

Siemens VAI61.50-25 to wytrzymały, gwintowany zawór kulowy regulacyjny DN 50, PN 40 z charakterystyką stałoprocentową i współczynnikiem kvs = 25 m³/h, przeznaczony do precyzyjnej regulacji oraz pewnego odcięcia przepływu w instalacjach HVAC. Korpus, kula i trzpień z mosiądzu DZR CW602N, wysoka szczelność (klasa 5), szeroki zakres temperatur czynnika -10…120 °C oraz współpraca z nowoczesnymi siłownikami obrotowymi Siemens sprawiają, że jest to solidny element regulacyjny do wymagających obiegów wody grzewczej i chłodniczej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ACVATIX VAI61.50-25 – zawór kulowy regulacyjny przelotowy, do stosowania wyłącznie w obiegach zamkniętych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.
• Klasa ciśnienia: PN 40. Ciśnienie robocze i temperatura czynnika muszą być utrzymywane zgodnie z dokumentacją producenta oraz normą ISO 7005.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu. Producent wskazuje ryzyko wycieków przy trzpieniu i nie ponosi odpowiedzialności za szkody wynikające z takiego zastosowania.
• Temperatura czynnika roboczego: od -10 °C do +120 °C. Podczas pracy z gorącym czynnikiem istnieje ryzyko poparzenia.
• Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowany personel, zgodnie z instrukcją montażu i obowiązującymi przepisami krajowymi.
• Podczas prac serwisowych przy zaworze lub współpracującym siłowniku należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby przed pracami należy odłączyć przewody elektryczne od zacisków. Przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany na zaworze.
• Nieprawidłowy montaż lub serwis przy instalacji będącej pod ciśnieniem, pod napięciem lub w trakcie pracy może spowodować obrażenia osób oraz uszkodzenie mienia.
• Zawór należy montować wyłącznie w dopuszczonej pozycji montażowej i zgodnie z kierunkiem przepływu oznaczonym na korpusie.
• Przy połączeniach hydraulicznych stosować odpowiednie gwinty zgodne z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE i nie dokręcać gwintu rurowego do oporu.
• Podczas wkręcania lub odkręcania rurociągu należy stosować klucz kontrujący na króćcu zaworu. Nieprawidłowe przenoszenie momentu na korpus może spowodować nieszczelność lub uszkodzenie produktu.
• Aby zwiększyć niezawodność działania, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Należy zapewnić warunki pracy bez kawitacji. Przekroczenie dopuszczalnych różnic ciśnienia może powodować przyspieszone zużycie zaworu oraz hałas.
• Produkt jest zgodny z wymaganiami EAC.
• Zgodnie z dokumentacją producenta produkt podlega dyrektywie PED 2014/68/EU jako osprzęt ciśnieniowy dla grupy płynów 2 i nie jest oznakowany CE zgodnie z art. 3 ust. 3.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i obowiązującymi przepisami dotyczącymi elementów instalacji i osprzętu technicznego.
• Stosowanie z nieprzewidzianymi przez producenta siłownikami lub akcesoriami może prowadzić do nieprawidłowej pracy i utraty gwarancji.
