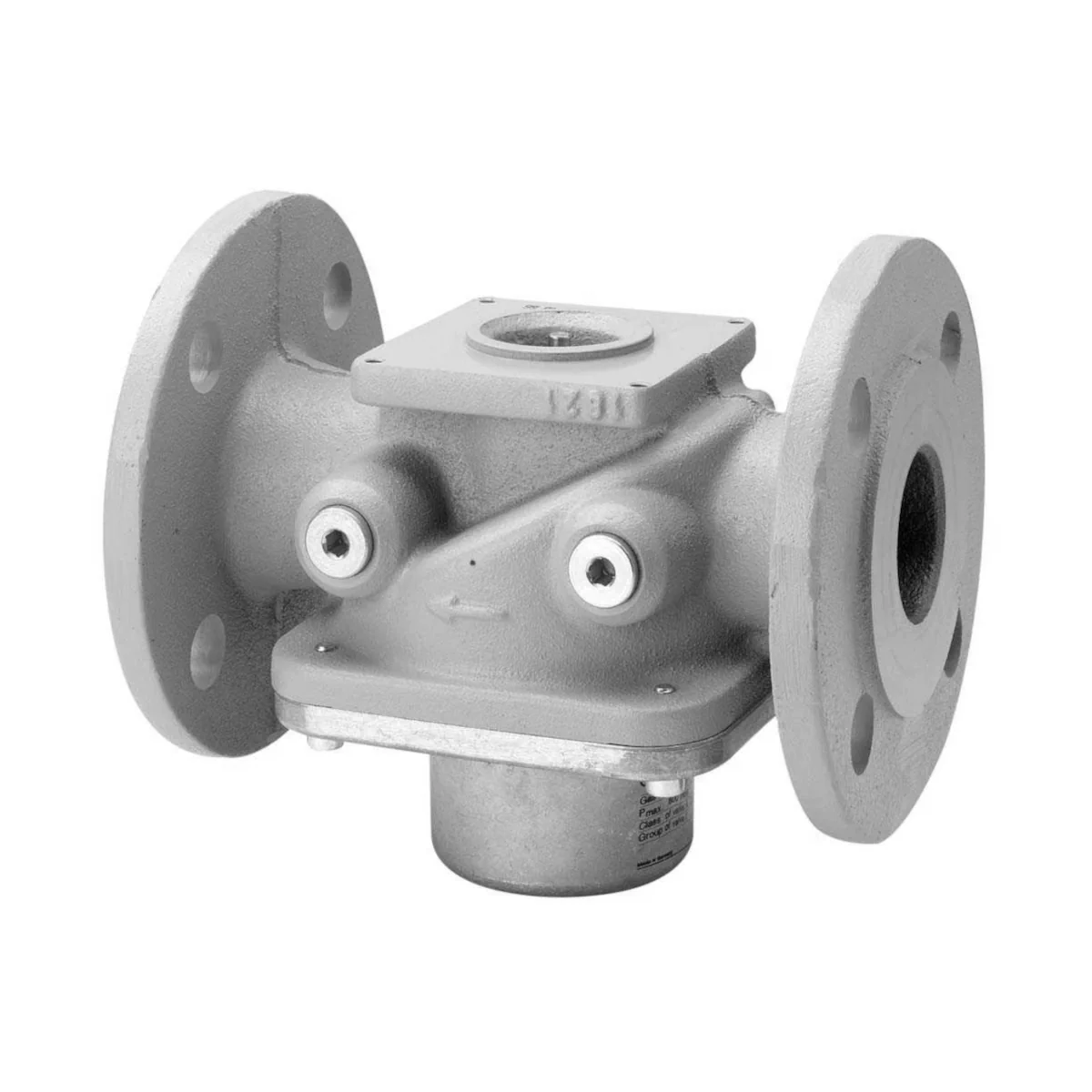

VGF10.504P Zawór do gazu z kołnierzami przyłączeniowymi wg ISO 7005, 4 punkty kontrolne, profilowany dysk, bez ogranicznika skoku, DN50, 60kPa, żeliwo

Siemens VGF10.504P to 2-drogowy zawór gazowy (NC – normalnie zamknięty) z przyłączami kołnierzowymi DN50 (PN16), przeznaczony do montażu w ciągach gazowych instalacji spalania (np. palniki z nadmuchem). Zawór jest klasy A i w połączeniu z siłownikami SKPx5 może pełnić funkcję zaworu bezpieczeństwa odcinającego zgodnie z EN 161. Wersja P oznacza wykonanie z profilem tarczy, co wspiera funkcje regulacyjne.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: VGF10.504P
• Nr artykułu: BPZ:VGF10.504P
• Rodzaj: pojedynczy zawór gazowy, 2-portowy, normalnie zamknięty (NC)
• Wielkość nominalna: DN50
• Przyłącza: kołnierzowe PN16 zgodnie z ISO 7005-2
• Klasa zaworu (z siłownikiem): A wg EN 161 (z wyjątkiem zastosowań z SAX31 / AGA61)
• Grupa: 2 (EN 161)
• Media: gazy rodzin 1, 2, 3 oraz powietrze
• Dopuszczalne ciśnienie robocze: 60 kPa
• Dopuszczalna temperatura medium: 0…60°C
• Wbudowany filtr (strainer): stal nierdzewna, oczko 0,9 mm
• Przepływ powietrza przy Δp = 0,1 kPa: 47,4 m³/h
• Króćce pomiarowe: 4 × Rp 1/4
• Masa: ok. 7,5 kg

Zastosowanie

VGF10.504P stosuje się przede wszystkim w instalacjach spalania zasilanych gazem oraz w ciągach gazowych palników z nadmuchem. Zawór może pracować jako:

• zawór odcinający (w połączeniu z SKP15),
• zawór regulacyjny z funkcją odcięcia (w połączeniu z SKP25, SKP55 lub SKP75),
• zawór odcinający lub regulacyjny w linii powietrza zasilającego w przemysłowych instalacjach spalania (z lub bez odzysku ciepła).

W zastosowaniach regulacyjnych zawór może współpracować z SAX31 poprzez adapter AGA60 oraz z AGA61 – jednak nie jako urządzenie bezpieczeństwa (brak funkcji zaworu bezpieczeństwa odcinającego w takich konfiguracjach).

Funkcja i budowa

• Praca z siłownikiem: zawór w połączeniu z siłownikiem jest zamknięty w stanie spoczynku i otwiera się po wysterowaniu.
• Otwieranie / zamykanie: w połączeniu z siłownikami zawory otwierają wolno i zamykają szybko.
• Prowadzenie trzpienia: trzpień prowadzony po obu stronach tarczy zaworu zapewnia precyzyjny skok osiowy i szczelne odcięcie.
• Profil tarczy (wersja P): dzięki profilowi tarczy zawór jest szczególnie przydatny do funkcji regulacyjnych (dobra jakość regulacji i mała skłonność do oscylacji w zakresie małego obciążenia).
• Wbudowany filtr: chroni gniazdo i tarczę oraz urządzenia za zaworem przed zanieczyszczeniami.

Siłowniki i akcesoria (dobierane osobno)

• Współpraca (typu-test / dopuszczenia): zawory VGF są badane i dopuszczone w połączeniu z siłownikami SKPx5.
• Kompatybilne siłowniki: SKP15, SKP25 (z AGA30.7 i SAS), SKP55, SKP75.
• Adapter do SAX31: AGA60 (BPZ:AGA60).
• Ręczny nastawnik: AGA61 (BPZ:AGA61).
• Zestaw uszczelek do SKPx5: AGA66 (BPZ:AGA66) – pomiędzy siłownikiem SKPx5 a zaworem; umożliwia podniesienie stopnia ochrony z IP54 do IP65 i jest rekomendowany do środowisk wilgotnych.

Dane techniczne

• Wielkość / wykonanie: DN50, kołnierze PN16 wg ISO 7005-2
• Dopuszczalne ciśnienie robocze: 60 kPa
• Temperatura medium: 0…60°C
• Gazy: rodziny 1, 2, 3 oraz powietrze
• Filtr: wbudowany, stal nierdzewna, oczko 0,9 mm
• Przepływ powietrza przy Δp = 0,1 kPa: 47,4 m³/h
• Króćce pomiarowe: 4 × Rp 1/4
• Materiały (VGF10): korpus EN-GJS-400-18-LT/5.3103; pokrywa (DN40/50) AlSi12(Fe)
• Warunki pracy (otoczenie): -10…+60°C; wilgotność <95% r.h.; wysokość montażu maks. 2000 m n.p.m.
• Warunki składowania / transportu: -20…+60°C; wilgotność <95% r.h.
• Trwałość projektowa (DN 25…80): 100 000 cykli rozruchu palnika (dla gazów wg EN 437 / G260, zgodnie z kryteriami EN 161)
• Masa: ok. 7,5 kg

Montaż i wskazówki instalacyjne

• Przestrzegaj właściwych krajowych przepisów bezpieczeństwa dla instalacji gazowych.
• Kierunek przepływu gazu musi odpowiadać strzałce na korpusie zaworu.
• Stosuj uszczelki pomiędzy kołnierzami a zaworem i po zmontowaniu sprawdź szczelność układu.
• Podczas montażu przewodów dopilnuj, aby opiłki i zanieczyszczenia nie dostały się do zaworu.
• Siłownik można montować lub wymieniać, gdy zawór jest pod ciśnieniem (z zachowaniem zasad bezpieczeństwa i zaleceń dla siłownika).

Podsumowanie

Siemens VGF10.504P to kołnierzowy zawór gazowy DN50 (PN16) typu NC, zaprojektowany do pracy w ciągach gazowych instalacji spalania. Wbudowany filtr, profil tarczy (wersja P) oraz możliwość współpracy z siłownikami SKPx5 (w tym jako zawór bezpieczeństwa odcinający wg EN 161) sprawiają, że jest to solidny wybór do aplikacji, w których liczy się zarówno bezpieczeństwo, jak i stabilna praca regulacyjna.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE wyłącznie w połączeniu z siłownikami SKPx5, zgodnie z dokumentacją producenta.
• Produkt posiada oznaczenie EAC (Eurasian Conformity) zgodnie z dokumentacją producenta.
• Zawór gazowy bezpieczeństwa klasy A do instalacji gazowych, zgodny z EN 161 wyłącznie w połączeniu z odpowiednim siłownikiem. W konfiguracji z siłownikiem SAX31 i adapterem AGA60 lub z regulatorem ręcznym AGA61 nie pełni funkcji zaworu odcinającego bezpieczeństwa.
• Produkt przeznaczony wyłącznie do stosowania z gazami rodzin 1, 2, 3 oraz z powietrzem. Użycie z innymi gazami lub składnikami gazu może spowodować utratę funkcji bezpiecznego odcięcia oraz skrócenie trwałości urządzenia.
• Montaż, instalację, uruchomienie, kontrolę szczelności, wymianę i serwis może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać, nie przerabiać, nie ingerować w konstrukcję ani nie modyfikować zaworu. Każde otwarcie, wymiana części lub modyfikacja produktu odbywa się na odpowiedzialność użytkownika i na jego własne ryzyko.
• Upadek lub silne uderzenie mogą pogorszyć działanie funkcji bezpieczeństwa. Zaworu, który spadł lub został uderzony, nie wolno uruchamiać, nawet jeśli nie ma widocznych uszkodzeń.
• Należy zapobiegać przedostawaniu się zanieczyszczeń, opiłków i cząstek stałych do wnętrza zaworu. Obecność zanieczyszczeń może pogorszyć działanie funkcji odcięcia bezpieczeństwa.
• Przed uruchomieniem należy sprawdzić szczelność wszystkich połączeń oraz poprawność montażu uszczelek pomiędzy kołnierzami a korpusem zaworu. Po podłączeniu wszystkich elementów należy skontrolować szczelność wewnętrzną i zewnętrzną.
• Kierunek przepływu gazu musi być zgodny ze strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłowe działanie instalacji.
• Zawór VGF10.504P jest zaworem normalnie zamkniętym. W stanie nieaktywnym pozostaje zamknięty i otwiera się po otwarciu przez współpracujący siłownik.
• Należy stosować wyłącznie dopuszczalne pozycje montażowe siłownika zgodnie z właściwą dokumentacją techniczną producenta.
• Siłownik może być montowany lub wymieniany, gdy zawór znajduje się pod ciśnieniem, wyłącznie jeśli dopuszcza to dokumentacja producenta i czynność wykonuje wykwalifikowany personel z zachowaniem obowiązujących procedur bezpieczeństwa.
• Dopuszczalna temperatura medium wynosi od 0°C do +60°C. Dopuszczalna temperatura otoczenia podczas pracy wynosi od -10°C do +60°C, podczas transportu i magazynowania od -20°C do +60°C. Maksymalna wilgotność względna: 95% bez kondensacji.
• Dla modelu VGF10.504P maksymalne dopuszczalne ciśnienie robocze wynosi 60 kPa. Jeśli dostępne ciśnienie gazu przekracza wartość dopuszczalną, należy zastosować regulator ciśnienia przed zaworem.
• Produkt wyposażony jest w filtr siatkowy ze stali nierdzewnej o wielkości oczek 0,9 mm. Nie zwalnia to użytkownika z obowiązku zapewnienia czystości instalacji gazowej.
• Po każdej wymianie zaworu należy sprawdzić poprawność działania oraz szczelność wewnętrzną i zewnętrzną całego układu.
• Naprawy zaworu mogą być wykonywane wyłącznie przez autoryzowane centra naprawcze Siemens.
• Po osiągnięciu przewidzianej trwałości eksploatacyjnej zawór wraz ze współpracującym siłownikiem powinien zostać wymieniony przez upoważniony personel. Dla wielkości nominalnej DN50 projektowana trwałość wynosi 100 000 cykli startowych palnika przy stosowaniu gazów zgodnych z EN 437.
• Nie wyrzucać z odpadami komunalnymi. Utylizację przeprowadzać zgodnie z lokalnie obowiązującymi przepisami.
