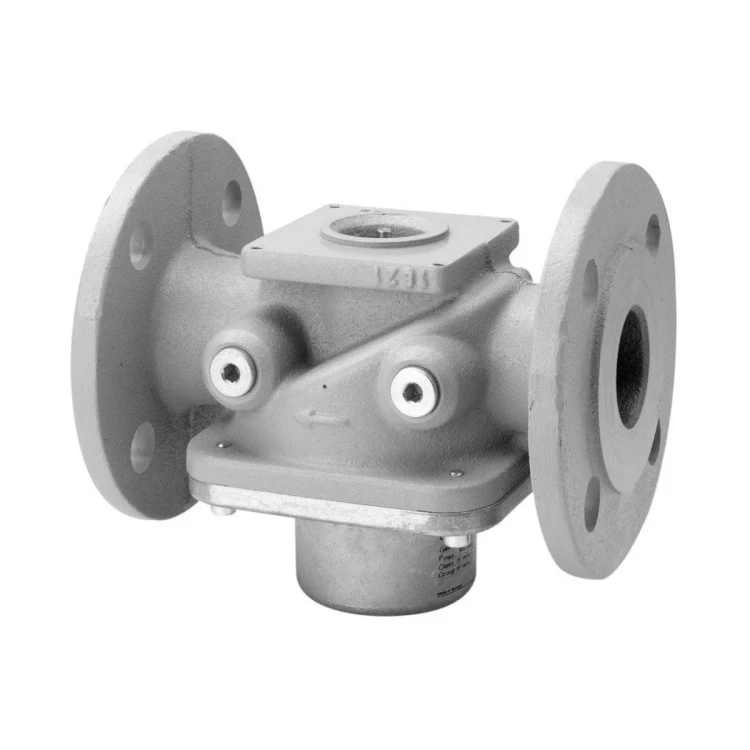

VGF10.654P Zawór do gazu z kołnierzami przyłączeniowymi wg ISO 7005, 4 punkty kontrolne, profilowany dysk, bez ogranicznika skoku, DN65, 60kPa, żeliwo

VGF10.654P to 2-drogowy zawór gazowy (NC – normalnie zamknięty) firmy Siemens, przeznaczony do montażu w ciągach gazowych w instalacjach spalania gazu (np. w zespołach palnikowych z nadmuchem). Wersja VGF jest wykonaniem kołnierzowym PN16 (do ISO 7005-2) w rozmiarze DN65. Odmiana z sufiksem P posiada profil tarczy zaworu, co sprzyja pracy regulacyjnej. Zawór jest zatwierdzony jako element bezpieczeństwa (EN 161) w połączeniu z siłownikami SKPx5; z innymi napędami może pełnić funkcję zaworu regulacyjnego (bez funkcji odcinania bezpieczeństwa).

Najważniejsze cechy

• Producent: Siemens
• Model: VGF10.654P
• Typ: zawór gazowy 2-portowy, normalnie zamknięty (NC)
• Wykonanie: kołnierzowe PN16 do ISO 7005-2
• Wielkość nominalna: DN65
• Klasa zaworu (z siłownikiem): A wg EN 161 (nie dotyczy kombinacji z SAX31 / AGA61)
• Grupa: 2 (EN 161)
• Media: gazy rodzin I…III oraz powietrze
• Charakter pracy z siłownikami: powolne otwieranie i szybkie zamykanie
• Profil (sufiks P): tarcza zaworu z profilem – korzystna charakterystyka do regulacji
• Wbudowany filtr (strainer): stal nierdzewna, oczko 0,9 mm
• Dopuszczalne ciśnienie robocze: 60 kPa
• Dopuszczalna temperatura medium: 0…60°C
• Przepływ powietrza przy Δp = 0,1 kPa: 74 m³/h
• Masa: 15,3 kg
• Nr artykułu: BPZ:VGF10.654P

Zastosowanie

VGF10.654P jest stosowany przede wszystkim:

• w instalacjach spalania gazu,
• w ciągach gazowych do palników z nadmuchem.

Współpraca z siłownikami / funkcja zaworu

• Zawór odcinający (ON/OFF): w połączeniu z siłownikiem SKP15.
• Zawór regulacyjny z funkcją odcinania: w połączeniu z siłownikami SKP25, SKP55 lub SKP75.
• Jako zawór regulacyjny (bez funkcji odcięcia bezpieczeństwa): z siłownikiem SAX31 poprzez adapter AGA60.
• Jako zawór regulacyjny (bez funkcji odcięcia bezpieczeństwa): z nastawnikiem ręcznym AGA61.

Zawory serii VGF są typu NC: nieaktywny zawór jest zamknięty i otwiera się, gdy siłownik wykonuje ruch otwierania.

Konstrukcja i działanie

• Szczelne zamknięcie: trzpień prowadzony po obu stronach tarczy zaworu zapewnia precyzyjny ruch osiowy i szczelne odcięcie.
• Wbudowany filtr wlotowy: chroni gniazdo i tarczę zaworu oraz urządzenia znajdujące się za zaworem przed zanieczyszczeniami.
• Profil tarczy (P): zawór jest szczególnie przydatny do funkcji regulacyjnych – dobra regulacja i mniejsza skłonność do „polowania” w zakresie małego obciążenia.

Przyłącza i wyposażenie przyłączeniowe

• Kołnierze: PN16 do ISO 7005-2
• Punkty pomiarowe: 2 × Rp 1/4
• Przyłącza gazu pilotowego: 2 × G 3/4 (po jednym z każdej strony)

Montaż – kluczowe wymagania

• Przestrzegać odpowiednich krajowych przepisów bezpieczeństwa.
• Kierunek przepływu musi być zgodny ze strzałką na korpusie zaworu.
• Stosować uszczelki między kołnierzami a zaworem oraz sprawdzić szczelność po podłączeniu wszystkich elementów.
• Chronić zawór przed zanieczyszczeniami / opiłkami, ponieważ mogą pogorszyć funkcję odcinania.
• Siłownik może być montowany lub wymieniany przy zaworze pod ciśnieniem (z zachowaniem zasad bezpieczeństwa i wymagań montażowych siłownika).

Dane techniczne (wyciąg)

• Klasa zaworu (z siłownikiem): A wg EN 161 (wyjątek: kombinacje z SAX31 / AGA61)
• Grupa: 2 (EN 161)
• Dopuszczalne ciśnienie robocze: 60 kPa
• Dopuszczalna temperatura medium: 0…60°C
• Medium: gazy rodzin 1, 2, 3 oraz powietrze
• Filtr: wbudowany, stal nierdzewna, oczko 0,9 mm
• Przepływ powietrza przy Δp = 0,1 kPa: 74 m³/h
• Warunki pracy (otoczenie): -10…+60°C, wilgotność < 95% r.h.
• Transport / składowanie: -20…+60°C, wilgotność < 95% r.h.
• Maks. wysokość instalacji: 2 000 m n.p.m.
• Masa: 15,3 kg

Trwałość (projektowa)

• Projektowa trwałość dla DN 25…80: 100 000 cykli rozruchu palnika (w zależności od warunków użytkowania i zgodnie z wymaganiami EN 161 dla gazów wg EN 437 / G260).

Materiały (VGF10.654P)

• Korpus: EN-GJS-400-18-LT/5.3103
• Pokrywa (dla DN65/DN80): AlSi10Mg(Fe)

Podsumowanie

Siemens VGF10.654P to kołnierzowy zawór gazowy DN65 typu NC, przeznaczony do zastosowań w ciągach gazowych w technice spalania. Profilowana tarcza (wersja P) wspiera stabilną pracę regulacyjną, a wbudowany filtr (0,9 mm) chroni elementy zaworu i urządzenia za nim. W roli zaworu bezpieczeństwa (EN 161) powinien być stosowany w połączeniu z siłownikami SKPx5.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór gazowy Siemens VGF10.654P jest elementem armatury gazowej do instalacji gazowych i urządzeń spalania; stanowi część wyposażenia bezpieczeństwa przy pracy z gazem.
• Klasa zaworu A zgodnie z EN 161 wyłącznie w połączeniu z odpowiednim siłownikiem. Oznaczenie CE dotyczy zastosowania tylko w połączeniu z siłownikami SKPx5, zgodnie z dokumentacją producenta.
• Produkt posiada oznaczenie EAC (Eurasian Conformity).
• Produkt przeznaczony do stosowania wyłącznie z gazami z rodzin 1, 2 i 3 oraz z powietrzem, zgodnie z dokumentacją producenta. Zastosowanie z innymi gazami lub składnikami gazu może spowodować utratę funkcji bezpiecznego odcięcia.
• Nie używać zaworu jako urządzenia bezpieczeństwa w przypadku pracy z siłownikiem SAX31 lub adapterem AGA61. W takiej konfiguracji produkt pełni wyłącznie funkcję regulacyjną, bez funkcji bezpiecznego odcięcia.
• Nie otwierać, nie ingerować i nie modyfikować zaworu. Otwieranie obudowy, wymiana części lub modyfikacje produktu mogą pogorszyć funkcje bezpieczeństwa i są niedozwolone poza procedurami producenta.
• Montaż, instalację, uruchomienie, kontrolę szczelności i serwis może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Przed uruchomieniem należy sprawdzić szczelność zaworu po podłączeniu wszystkich elementów oraz poprawność montażu uszczelek między kołnierzami a korpusem zaworu.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażowej i zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie.
• Podczas montażu należy dopilnować, aby do wnętrza zaworu nie dostały się opiłki, zanieczyszczenia ani cząstki stałe. Obecność zanieczyszczeń może pogorszyć lub uniemożliwić bezpieczne odcięcie gazu.
• Po montażu należy upewnić się, że śruby połączeń kołnierzowych są prawidłowo dokręcone, a cały układ pozostaje szczelny.
• Upadek lub silne uderzenie mogą negatywnie wpłynąć na funkcje bezpieczeństwa zaworu. Takiego produktu nie wolno uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych.
• Dopuszczalna temperatura medium: 0…60°C. Dopuszczalna temperatura pracy otoczenia: -10…+60°C. Nie używać poza zakresem parametrów określonych przez producenta.
• Produkt wyposażony jest w filtr siatkowy na wlocie. Nie usuwać ani nie omijać elementów ochronnych przewidzianych przez producenta.
• Po każdej wymianie zaworu należy sprawdzić poprawność działania oraz szczelność wewnętrzną i zewnętrzną.
• Naprawy mogą być wykonywane wyłącznie przez autoryzowane centra napraw Siemens.
• Dla modelu VGF10.654P (DN65) projektowana trwałość wynosi 100 000 cykli startu palnika. Po osiągnięciu trwałości projektowej zawór powinien zostać wymieniony przez uprawniony personel.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
