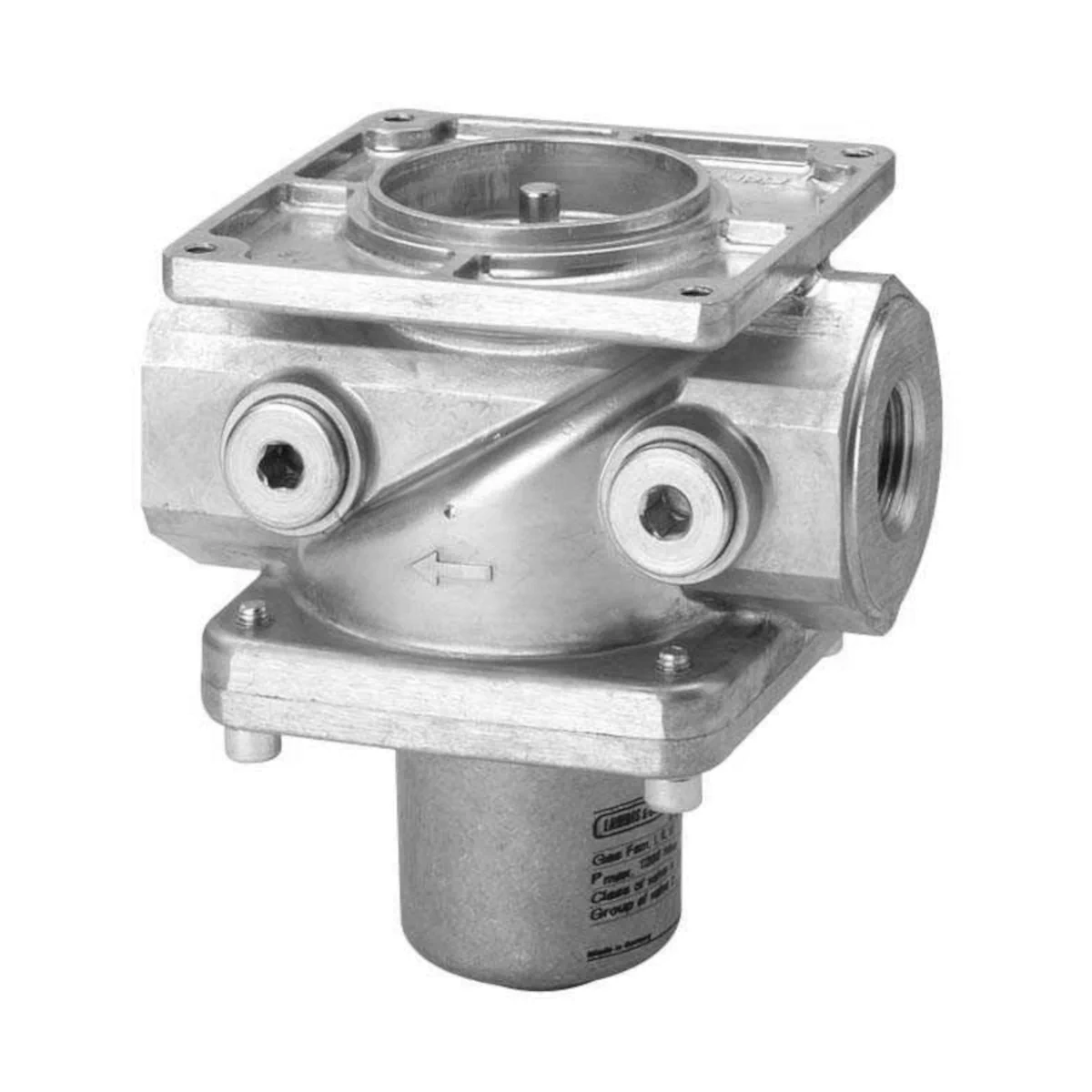

VGG10.404P Zawór do gazu lub powietrza z gwintem wewnętrznym R wg ISO 7/1, 4 punkty kontrolne, profilowany dysk, bez ogranicznika skoku, R1½″, 60kPa, aluminium

VGG10.404P to 2-portowy zawór gazowy (NC – normalnie zamknięty) firmy Siemens, przeznaczony do montażu w ciągach gazowych i aplikacjach spalania gazowego. Zawór jest klasy A i w połączeniu z odpowiednimi siłownikami SKPx5 może pracować jako zawór odcinający lub zawór regulacyjny z funkcją odcięcia. Wersja z sufiksem P posiada profilowaną tarczę, co sprzyja stabilnej regulacji (mniejsza skłonność do „polowania” w zakresie małego płomienia).

Najważniejsze cechy

• Producent: Siemens
• Model: VGG10.404P
• Typ: zawór gazowy 2-drogowy, normalnie zamknięty (NC)
• Zastosowanie: instalacje spalania gazowego, ciągi gazowe dla palników z nadmuchem
• Zawór klasy A (EN 161): w połączeniu z siłownikiem (z wyjątkiem zastosowań z SAX31 / AGA61)
• Gazy: odpowiedni dla gazów rodzin I…III oraz powietrza
• Średnica przyłącza: 1 1/2" (gwint wewnętrzny do ISO 7/1)
• Dopuszczalne ciśnienie robocze: 60 kPa
• Otwieranie/zamykanie (z siłownikiem): otwieranie powolne, zamykanie szybkie
• Wbudowany filtr (strainer): stal nierdzewna, oczko 0,9 mm
• Punkty pomiarowe: 4 × Rp 1/4 (po stronie wlotu i wylotu)
• Przepływ powietrza (dla w pełni otwartego zaworu): 32,3 m³/h przy Δp = 0,1 kPa
• Masa: 1,4 kg

Zastosowanie

Zawór VGG10.404P jest stosowany przede wszystkim:

• w instalacjach spalania zasilanych gazem,
• w ciągach gazowych palników z nadmuchem (forced draft burners).

W zależności od zastosowanego siłownika SKPx5, zawór może pełnić funkcję:

• zaworu odcinającego (w połączeniu z SKP15),
• zaworu regulacyjnego z funkcją odcięcia (w połączeniu z SKP25, SKP55 lub SKP75).

Zawór może być również używany jako zawór odcinający lub regulacyjny w linii powietrza zasilającego w przemysłowych instalacjach spalania (z odzyskiem ciepła lub bez).

Współpraca z siłownikami i uwagi dot. bezpieczeństwa

• VGG10.404P jest badany typowo i dopuszczony jako element układu w połączeniu z siłownikami SKPx5.
• W zastosowaniach z SAX31 + AGA60 oraz z AGA61 zawór może pracować jako zawór regulacyjny, ale nie może być używany jako urządzenie bezpieczeństwa (zawór odcinający bezpieczeństwa).
• Przy użyciu gazów innych niż rodziny I…III producent nie przyjmuje odpowiedzialności za trwałość i żywotność zaworu.

Konstrukcja i działanie

• W połączeniu z siłownikiem zawór jest zamknięty w stanie spoczynkowym.
• Prowadzenie trzpienia po obu stronach tarczy zapewnia precyzyjny ruch osiowy i szczelne odcięcie.
• Wbudowany filtr w króćcu wlotowym chroni gniazdo i tarczę zaworu oraz elementy downstream przed zanieczyszczeniami.
• Dzięki profilowanej tarczy (wersja P) zawór jest szczególnie przydatny do funkcji regulacyjnych.

Dane techniczne

• Klasa zaworu (z siłownikiem): A wg EN 161 (z wyjątkiem zastosowań z SAX31 / AGA61)
• Grupa (EN 161): 2
• Temperatura medium: 0…60°C
• Dopuszczalne ciśnienie robocze: 60 kPa
• Filtr: wbudowany, 0,9 mm
• Warunki pracy (otoczenie): -10…+60°C, wilgotność <95% r.h.
• Transport / magazynowanie: -20…+60°C, wilgotność <95% r.h.
• Maks. wysokość instalacji: 2 000 m n.p.m.

Materiały

• Korpus (VGG10 do 2"): odlew aluminiowy AlSi12(Fe)
• Pokrywa średnia (DN40/DN50): AlSi12(Fe)

Montaż

• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Kierunek przepływu gazu musi być zgodny ze strzałką na korpusie.
• Nie dopuszczać do przedostania się opiłków i zanieczyszczeń do wnętrza zaworu podczas montażu instalacji.
• Po zmontowaniu wszystkich elementów układu należy sprawdzić szczelność zaworu (wewnętrzną i zewnętrzną).
• Siłownik może być montowany lub wymieniany, gdy zawór znajduje się pod ciśnieniem (z zachowaniem zasad bezpieczeństwa).

Akcesoria (opcjonalnie)

• AGA61 – nastawnik ręczny (Manual adjuster)
• AGA60 – adapter do siłowników SAX31... (2 części trzpienia + kołnierz łączący)
• AGA66 – zestaw uszczelek do SKPx5 (między siłownikiem a zaworem), do podniesienia stopnia ochrony z IP54 do IP65; zalecany w wilgotnym środowisku (dla VGG10.404); przy zastosowaniu AGA66 maksymalne przepływy są mniejsze o ok. 25%

Podsumowanie

Siemens VGG10.404P to gwintowany zawór gazowy 1 1/2" klasy A, przeznaczony do profesjonalnych ciągów gazowych i aplikacji spalania. Współpraca z siłownikami SKPx5, wbudowany filtr 0,9 mm, profilowana tarcza (wersja P) oraz możliwość realizacji funkcji odcięcia i regulacji (w zależności od siłownika) czynią go solidnym wyborem do układów palnikowych i instalacji przemysłowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do integracji w urządzeniach OEM i do stosowania wyłącznie zgodnie z dokumentacją producenta.
• Posiada oznaczenie CE wyłącznie w połączeniu z siłownikami SKPx5, zgodnie z dokumentacją producenta.
• Zawór gazowy klasy A do instalacji gazowych; funkcję bezpieczeństwa odcinającego zgodną z EN 161 realizuje wyłącznie w połączeniu z odpowiednim siłownikiem SKPx5.
• W połączeniu z siłownikiem SAX31 i adapterem AGA60 lub z regulatorem ręcznym AGA61 produkt nie może być stosowany jako element bezpieczeństwa odcinającego.
• Stosować wyłącznie z gazami z rodzin I, II i III oraz z powietrzem, zgodnie z dokumentacją producenta. Użycie z innymi gazami lub składnikami gazu może spowodować utratę funkcji bezpiecznego odcięcia.
• Nie otwierać, nie modyfikować i nie ingerować w konstrukcję zaworu. Otwarcie zaworu, wymiana części lub modyfikacje produktu odbywają się na odpowiedzialność użytkownika i mogą spowodować utratę funkcji bezpieczeństwa.
• Montaż, instalacja, uruchomienie, kontrola szczelności i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel oraz zgodnie z krajowymi przepisami bezpieczeństwa.
• Zawór stanowi część wyposażenia bezpieczeństwa instalacji gazowej. Po montażu należy obowiązkowo sprawdzić poprawność działania oraz szczelność wewnętrzną i zewnętrzną całego układu.
• Nie uruchamiać zaworu po upadku lub silnym uderzeniu, nawet jeśli nie są widoczne uszkodzenia. Wstrząs może pogorszyć funkcje bezpieczeństwa.
• Należy zapobiegać przedostawaniu się zanieczyszczeń, opiłków i cząstek stałych do wnętrza zaworu, ponieważ mogą one pogorszyć działanie i funkcję bezpiecznego odcięcia.
• Podczas montażu należy zachować właściwy kierunek przepływu gazu zgodny ze strzałką na korpusie zaworu.
• Produkt należy montować wyłącznie w dopuszczalnej pozycji montażowej zgodnej z dokumentacją producenta i dokumentacją zastosowanego siłownika.
• Przy montażu należy upewnić się, że wszystkie połączenia są szczelne oraz że uszczelki są prawidłowo zamontowane.
• Zakres temperatury medium podczas pracy: 0...60 °C. Zakres temperatury otoczenia podczas pracy: -10...+60 °C. Nie przekraczać maksymalnej wysokości instalacji 2000 m n.p.m. oraz wilgotności względnej 95%.
• Dla modelu VGG10.404P maksymalne dopuszczalne ciśnienie robocze wynosi 60 kPa.
• Po przekroczeniu projektowanej trwałości eksploatacyjnej zespół zaworu i siłownika powinien zostać wymieniony przez upoważniony personel. Dla nominalnego rozmiaru 1 1/2" projektowana trwałość wynosi 100 000 cykli startu palnika.
• Naprawy mogą być wykonywane wyłącznie przez autoryzowane centra napraw producenta.
• Nie usuwać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnie obowiązującymi przepisami.
