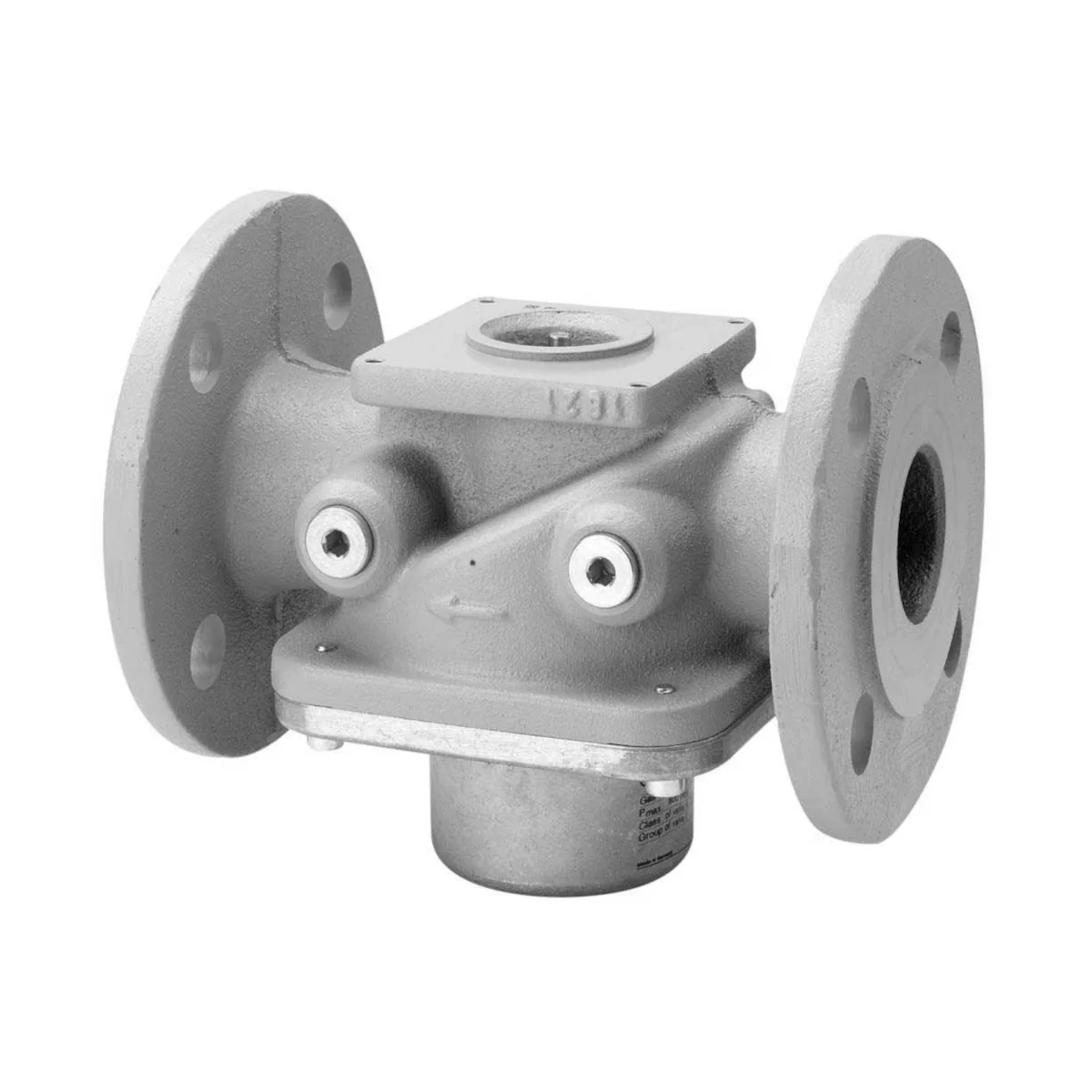

VGF10.804P Zawór do gazu z kołnierzami przyłączeniowymi wg ISO 7005, 4 punkty kontrolne, profilowany dysk, bez ogranicznika skoku, DN80, 60kPa, żeliwo

Siemens VGF10.804P to 2-drogowy zawór gazowy typu normalnie zamknięty (NC), przeznaczony do montażu w ciągach gazowych i instalacjach palnikowych. Wersja VGF posiada przyłącza kołnierzowe PN16 (DN80), a wykonanie P oznacza zawór z profilem, który poprawia właściwości regulacyjne. Zawór jest przystosowany do pracy z gazami rodzin I…III oraz powietrzem i jest stosowany w połączeniu z siłownikami SKPx5, gdzie układ otwiera wolno i zamyka szybko.

Najważniejsze cechy

• Producent: Siemens
• Model: VGF10.804P
• Nr katalogowy / oznaczenie zamówieniowe: BPZ:VGF10.804P
• Typ zaworu: zawór gazowy 2-portowy, NC (normalnie zamknięty)
• Wielkość nominalna: DN80
• Przyłącza: kołnierzowe PN16 zgodnie z ISO 7005-2
• Zastosowanie: pojedynczy zawór klasy A do instalacji w ciągach gazowych
• Funkcja bezpieczeństwa: zawór odcinający bezpieczeństwa zgodny z EN 161 w połączeniu z siłownikiem
• Charakterystyka pracy z siłownikiem: wolne otwieranie i szybkie zamykanie
• Wersja P (profil): lepsze właściwości regulacyjne i mniejsza skłonność do „polowania” w zakresie małego obciążenia palnika
• Wbudowany filtr (strainer): stal nierdzewna, oczko 0,9 mm

Zastosowanie

VGF10.804P jest przeznaczony przede wszystkim do zastosowań w gazowych instalacjach spalania, w szczególności w ciągach gazowych palników nadmuchowych. W zależności od zastosowanego siłownika może pełnić funkcję:

• zaworu odcinającego (w połączeniu z siłownikiem SKP15),
• zaworu regulacyjnego z funkcją odcięcia (w połączeniu z siłownikami SKP25, SKP55 lub SKP75),
• zaworu regulacyjnego w połączeniu z SAX31 i adapterem AGA60 (w takim zestawieniu nie jako zawór bezpieczeństwa),
• zaworu regulacyjnego w połączeniu z AGA61 (również nie jako zawór bezpieczeństwa).

Konstrukcja i działanie

Profil (wersja P)

• Profil tarczy zaworu wspiera funkcje regulacyjne.
• Korzyść: dobra jakość regulacji i mała skłonność do oscylacji w zakresie niskiego obciążenia palnika.

Szczelne odcięcie i ochrona przed zanieczyszczeniami

• W połączeniu z siłownikiem zawór jest w stanie zamknięcia bezprądowego (dead closed).
• Trzpień prowadzony po obu stronach tarczy zaworu zapewnia precyzyjny ruch osiowy i szczelne zamknięcie.
• Na wlocie znajduje się wbudowany filtr ze stali nierdzewnej, który chroni gniazdo i tarczę oraz elementy downstream przed zabrudzeniami.

Praca z siłownikiem

• Zawór 2-portowy NC: w stanie nieaktywnym pozostaje zamknięty i otwiera się po uruchomieniu siłownika.
• W połączeniu z siłownikami zawór otwiera wolno i zamyka szybko.

Dane techniczne (VGF10.804P)

• Klasa zaworu (z siłownikiem): A zgodnie z EN 161 (nie dotyczy zastosowań z SAX31 / AGA61 jako urządzeń bezpieczeństwa)
• Grupa: 2 (EN 161)
• Dopuszczalna temperatura medium: 0…60°C
• Dopuszczalne ciśnienie robocze: 60 kPa
• Wydajność przepływu powietrza przy Δp = 0,1 kPa: 85,4 m³/h
• Rodzaje gazów: gazy rodzin 1, 2, 3 oraz powietrze
• Filtr (strainer): wbudowany, oczko 0,9 mm
• Materiał korpusu (VGF10): EN-GJS-400-18-LT / 5.3103
• Pokrywa (DN65/DN80): AlSi10Mg(Fe)
• Masa: 17,9 kg
• Warunki pracy (otoczenie): -10…+60°C, wilgotność < 95% r.h.
• Wysokość instalacji: maks. 2 000 m n.p.m.
• Transport / magazynowanie: -20…+60°C, wilgotność < 95% r.h.
• Trwałość projektowana (DN80): 100 000 cykli startu palnika (dla gazów wg EN 437 / G260)

Przyłącza i punkty serwisowe

• Punkty pomiarowe: 2 × Rp 1/4
• Przyłącza gazu pilotowego: 2 × G 3/4 (po jednym z każdej strony)

Montaż

• Przestrzegać odpowiednich krajowych przepisów bezpieczeństwa.
• Kierunek przepływu gazu musi być zgodny ze strzałką na korpusie zaworu.
• Stosować uszczelki pomiędzy kołnierzami a zaworem i po montażu sprawdzić szczelność całego układu.
• Dbać, aby podczas montażu rurociągów zanieczyszczenia/opiłki nie dostały się do wnętrza zaworu.
• Siłownik może być montowany lub wymieniany przy ciśnieniu w zaworze (z zachowaniem zasad bezpieczeństwa).
• Uwzględnić dopuszczalne pozycje montażowe siłownika zgodnie z jego wymaganiami.

Akcesoria (opcjonalnie)

• AGA61 – nastawnik ręczny (manual adjuster), BPZ:AGA61
• AGA60 – adapter do siłowników SAX31… (2 części trzpienia + kołnierz łączący), BPZ:AGA60

Podsumowanie

Siemens VGF10.804P to solidny, kołnierzowy zawór gazowy DN80 / PN16 typu NC, zaprojektowany do pracy w ciągach gazowych instalacji spalania. Wersja z profilem (P) wspiera stabilną regulację, a wbudowany filtr 0,9 mm chroni elementy zaworu i instalację przed zanieczyszczeniami. W połączeniu z odpowiednimi siłownikami SKPx5 umożliwia realizację funkcji odcinania oraz regulacji z odcięciem, przy charakterystyce wolnego otwierania i szybkiego zamykania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór gazowy Siemens VGF10.804P jest przeznaczony do stosowania głównie w instalacjach spalania gazowego oraz w ciągach gazowych palników nadmuchowych.
• Produkt jest przeznaczony do gazów rodzin 1, 2 i 3 oraz do powietrza. Stosowanie z innymi gazami lub składnikami gazu może spowodować utratę funkcji bezpiecznego odcięcia oraz skrócenie trwałości urządzenia.
• Zawór jest zaworem normalnie zamkniętym, 2-drogowym. W stanie nieaktywnym pozostaje zamknięty i otwiera się po otwarciu przez siłownik.
• Funkcję zaworu bezpieczeństwa zgodnego z EN 161, klasa A, produkt spełnia wyłącznie w połączeniu z odpowiednimi siłownikami SKPx5, zgodnie z dokumentacją producenta.
• W połączeniu z siłownikami SAX31 / AGA60 lub z regulacją ręczną AGA61 produkt nie może być stosowany jako element bezpieczeństwa ani jako zawór odcinający bezpieczeństwa.
• Montaż, instalację, uruchomienie, kontrolę szczelności oraz serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Nie otwierać, nie modyfikować i nie ingerować w konstrukcję zaworu. Otwarcie zaworu, wymiana części lub modyfikacja produktu odbywa się wyłącznie na odpowiedzialność użytkownika i na jego ryzyko.
• Upadek lub silny wstrząs mogą pogorszyć działanie funkcji bezpieczeństwa. Taki zawór nie może być dopuszczony do eksploatacji, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Należy zapobiegać dostawaniu się zanieczyszczeń i cząstek stałych do wnętrza zaworu, ponieważ mogą one pogorszyć działanie funkcji odcięcia bezpieczeństwa.
• Podczas montażu należy bezwzględnie przestrzegać kierunku przepływu gazu zgodnego ze strzałką na korpusie zaworu.
• Należy stosować wyłącznie prawidłowo zamontowane uszczelki pomiędzy kołnierzami a zaworem oraz po zakończeniu montażu sprawdzić szczelność wszystkich połączeń.
• Po prawidłowym dokręceniu śrub kołnierzowych należy sprawdzić szczelność zaworu po podłączeniu wszystkich komponentów.
• Należy przestrzegać dopuszczalnej pozycji montażowej siłownika zgodnie z odpowiednią dokumentacją producenta.
• Dopuszczalna temperatura medium wynosi 0...60 °C. Dopuszczalna temperatura otoczenia podczas pracy wynosi od -10 do +60 °C.
• Jeżeli dostępne ciśnienie gazu przekracza maksymalne dopuszczalne ciśnienie robocze dla modelu VGF10.804P, należy zastosować upstream regulator ciśnienia zgodnie z dokumentacją producenta.
• Po każdej wymianie zaworu należy sprawdzić poprawność działania oraz szczelność wewnętrzną i zewnętrzną.
• Naprawy mogą być wykonywane wyłącznie przez autoryzowane centra napraw Siemens.
• Po osiągnięciu przewidzianej trwałości eksploatacyjnej zawór i współpracujący siłownik powinny zostać wymienione przez upoważniony personel.
• Produkt należy utylizować zgodnie z lokalnie obowiązującymi przepisami.
