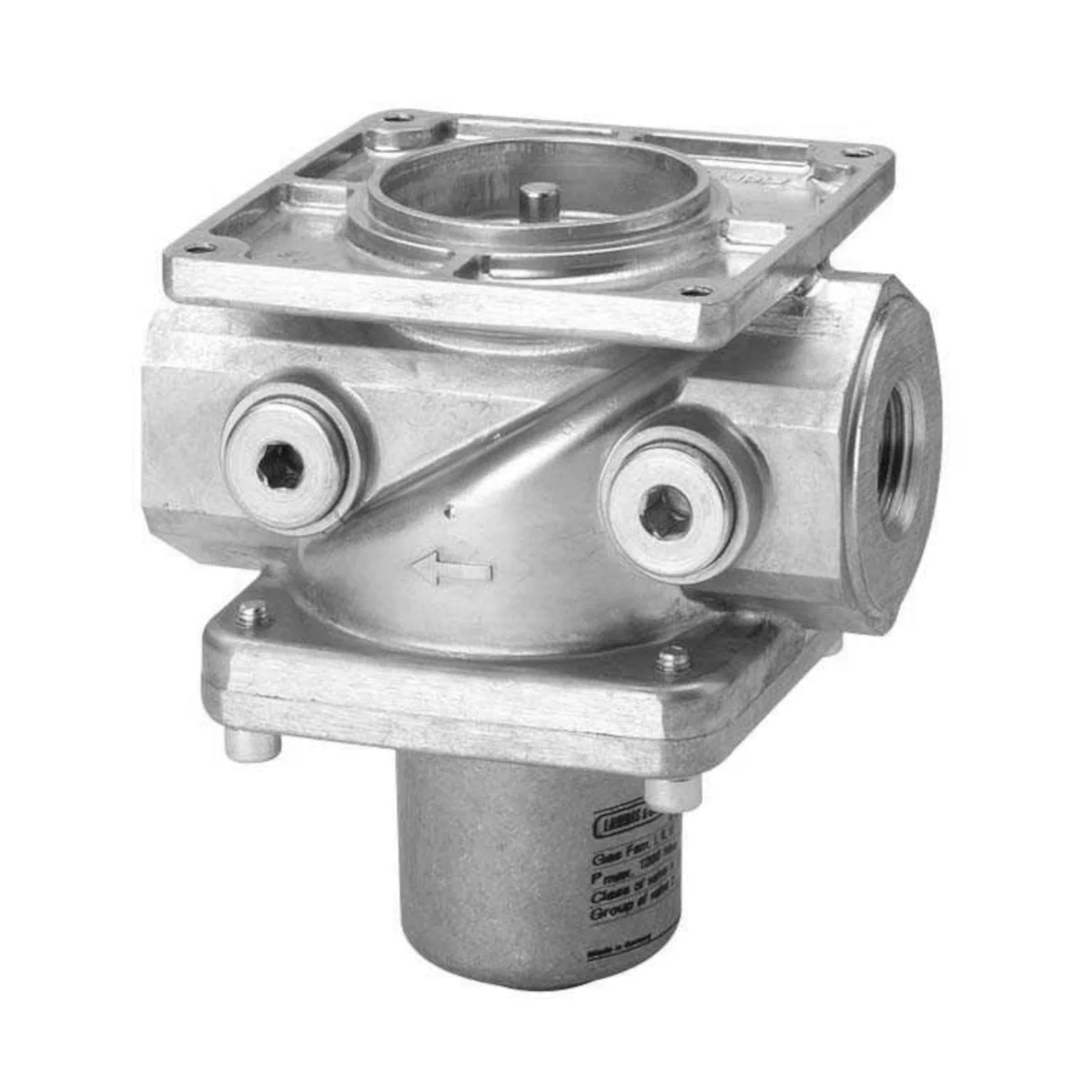

VGG10.204P Zawór do gazu lub powietrza z gwintem wewnętrznym R wg ISO 7/1, 4 punkty kontrolne, profilowany dysk, bez ogranicznika skoku, R¾″, 120kPa, aluminium

VGG10.204P to 2-drogowy zawór gazowy (2-port) typu normalnie zamknięty (NC), przeznaczony do montażu w ciągach gazowych instalacji spalania gazu. W wykonaniu P zawór posiada profilowaną tarczę, co sprzyja zastosowaniom regulacyjnym (dobra charakterystyka sterowania, mała skłonność do „polowania” w zakresie małych mocy). W połączeniu z odpowiednim siłownikiem SKPx5 zawór może pracować jako zawór odcinający bezpieczeństwa zgodny z EN 161 – układ otwiera powoli i zamyka szybko.

Najważniejsze cechy

• Producent: Siemens
• Model: VGG10.204P
• Typ: zawór gazowy 2-drogowy, normalnie zamknięty (NC)
• Zastosowanie: montaż w ciągach gazowych, głównie w instalacjach spalania gazu i na ciągach gazowych palników nadmuchowych
• Medium: gazy z rodzin gazu I…III oraz powietrze
• Gwinty przyłączeniowe: wewnętrzne, do ISO 7/1, ¾”
• Wykonanie P: zawór z profilem (profilowana tarcza) – szczególnie przydatny do funkcji regulacyjnych
• Funkcja bezpieczeństwa: zawór klasy A zgodny z EN 161 w połączeniu z siłownikiem SKPx5
• Tryb pracy z siłownikiem: powolne otwieranie i szybkie zamykanie
• Wbudowane sito/filtr: stal nierdzewna, oczko 0,9 mm (ochrona gniazda i elementów zaworu oraz urządzeń za zaworem)
• Punkty pomiarowe: 4 × Rp 1/4
• Nr artykułu: BPZ:VGG10.204P

Zastosowanie

Zawór VGG10.204P jest stosowany przede wszystkim:

• w instalacjach spalania zasilanych gazem,
• w ciągach gazowych palników nadmuchowych.

W zależności od zastosowanego siłownika może pełnić funkcję:

• zaworu odcinającego (np. z siłownikiem SKP15),
• zaworu regulacyjnego z funkcją odcięcia (np. z siłownikami SKP25, SKP55 lub SKP75),
• zaworu odcinającego lub regulacyjnego w linii powietrza zasilającego przemysłowych instalacji spalania (z odzyskiem ciepła lub bez).

Uwaga eksploatacyjna: przy zastosowaniu gazów innych niż z rodzin I…III Siemens nie przejmuje odpowiedzialności za trwałość i żywotność zaworu.

Funkcje i działanie

Konstrukcja i szczelność

• Zawór w połączeniu z siłownikiem pracuje jako „dead closed” (stan bezpieczny – zamknięty).
• Trzpień prowadzony po obu stronach tarczy zapewnia precyzyjny ruch osiowy i szczelne odcięcie.
• Na wlocie znajduje się filtr z blachy nierdzewnej, ograniczający ryzyko uszkodzeń i zabrudzeń elementów zaworu oraz urządzeń za zaworem.

Profil „P” – lepsza regulacja

• Profilowana tarcza sprawia, że zawór jest szczególnie przydatny do funkcji regulacyjnych.
• Korzyść: dobra jakość regulacji i mała skłonność do oscylacji w zakresie małej mocy palnika.

Dane techniczne

• Klasa zaworu (z siłownikiem): A wg EN 161 (nie dotyczy zastosowań z SAX31 / AGA61 jako urządzeń bezpieczeństwa)
• Grupa (EN 161): 2
• Dopuszczalna temperatura medium: 0…60°C
• Dopuszczalne ciśnienie robocze: 120 kPa
• Przepływ powietrza przy Δp = 0,1 kPa: 8,9 m³/h
• Filtr (wbudowany): oczko 0,9 mm
• Materiał korpusu (do 2” włącznie): odlew aluminiowy AlSi12(Fe)
• Warunki pracy (otoczenie): -10…+60°C, wilgotność <95% r.h.
• Warunki transportu i składowania: -20…+60°C, wilgotność <95% r.h.
• Maks. wysokość instalacji: 2 000 m n.p.m.

Montaż

• Należy przestrzegać krajowych przepisów bezpieczeństwa; montaż i serwis powinny być wykonywane przez wykwalifikowany personel.
• Kierunek przepływu gazu musi być zgodny ze strzałką na korpusie.
• Nie dopuszczać do przedostania się zanieczyszczeń/opiłków do wnętrza zaworu – mogą pogorszyć funkcję odcięcia.
• Po podłączeniu wszystkich elementów instalacji należy sprawdzić szczelność zaworu i połączeń (wewnętrzną i zewnętrzną).
• Siłownik może być montowany lub wymieniany, gdy zawór jest pod ciśnieniem (z zachowaniem zasad bezpieczeństwa).

Akcesoria (opcjonalnie)

• AGA61 – ręczny nastawnik
• AGA60 – adapter do siłowników SAX31… (zestaw: 2 części trzpienia i kołnierz łączący)
• AGA66 – zestaw uszczelek do SKPx5 (pomiędzy SKPx5 a zawór); zalecany do wilgotnych środowisk, dla zwiększenia stopnia ochrony z IP54 do IP65 (przy zastosowaniu AGA66 maksymalne przepływy są zmniejszone o ok. 25%)

Podsumowanie

Siemens VGG10.204P to gwintowany zawór gazowy ¾” typu NC z profilowaną tarczą (wykonanie P), zaprojektowany do zastosowań w ciągach gazowych instalacji spalania. W połączeniu z siłownikami SKPx5 może realizować funkcję odcięcia bezpieczeństwa zgodną z EN 161, oferując powolne otwieranie, szybkie zamykanie oraz wbudowaną ochronę przed zanieczyszczeniami dzięki filtrowi 0,9 mm.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model VGG10.204P jest zaworem gazowym do instalacji gazowych, przeznaczonym do stosowania wyłącznie zgodnie z dokumentacją producenta.
• W połączeniu z odpowiednim siłownikiem SKPx5 produkt spełnia wymagania EN 161 jako zawór odcinający bezpieczeństwa klasy A.
• Posiada oznaczenie CE oraz znak EAC wyłącznie w konfiguracji przewidzianej przez producenta, tj. w połączeniu z siłownikami SKPx5.
• Produkt jest przeznaczony do gazów z rodzin I, II i III oraz do powietrza. Zastosowanie z innymi gazami lub składnikami gazu może spowodować utratę funkcji bezpiecznego odcięcia i skrócenie trwałości wyrobu.
• Nie używać produktu jako urządzenia bezpieczeństwa w połączeniu z siłownikiem SAX31 z adapterem AGA60 ani z nastawnikiem ręcznym AGA61. W takich konfiguracjach zawór może pełnić wyłącznie funkcję regulacyjną.
• Nie otwierać, nie modyfikować i nie ingerować w konstrukcję zaworu. Otwarcie, wymiana części lub modyfikacje są wykonywane na odpowiedzialność użytkownika i mogą spowodować utratę funkcji bezpieczeństwa.
• Montaż, instalacja, uruchomienie, kontrola szczelności i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Podczas pracy z gazem produkt stanowi element wyposażenia bezpieczeństwa instalacji. Nieprawidłowy dobór, montaż lub eksploatacja mogą stwarzać zagrożenie dla ludzi, mienia i środowiska.
• Zawór, który został upuszczony lub narażony na wstrząs, nie może zostać dopuszczony do eksploatacji, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Należy zapobiegać przedostawaniu się zanieczyszczeń, opiłków i cząstek stałych do wnętrza zaworu, ponieważ mogą one pogorszyć działanie i funkcję bezpiecznego odcięcia.
• Kierunek przepływu gazu musi być zgodny ze strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę urządzenia.
• Po montażu należy sprawdzić szczelność zaworu oraz wszystkich połączeń. Uszczelki pomiędzy kołnierzami a zaworem muszą być prawidłowo zamontowane tam, gdzie przewiduje to dokumentacja.
• Siłownik może być montowany lub wymieniany, gdy zawór znajduje się pod ciśnieniem, wyłącznie zgodnie z instrukcją producenta i przez wykwalifikowany personel.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach pracy: temperatura medium 0...60°C, temperatura otoczenia podczas pracy -10...+60°C, wilgotność poniżej 95% RH, wysokość instalacji do 2000 m n.p.m.
• Dla modelu VGG10.204P dopuszczalne ciśnienie robocze wynosi 120 kPa zgodnie z dokumentacją producenta.
• Po każdej wymianie zaworu należy sprawdzić poprawność działania oraz szczelność wewnętrzną i zewnętrzną całego zespołu.
• Naprawy mogą być wykonywane wyłącznie przez autoryzowane centra naprawcze Siemens.
• Po osiągnięciu projektowanej trwałości urządzenie powinno zostać wymienione przez upoważniony personel. Dla tego modelu dokumentacja przewiduje trwałość projektową 200 000 cykli rozruchu palnika dla wielkości nominalnych do DN25.
• Utylizację produktu należy przeprowadzać zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
