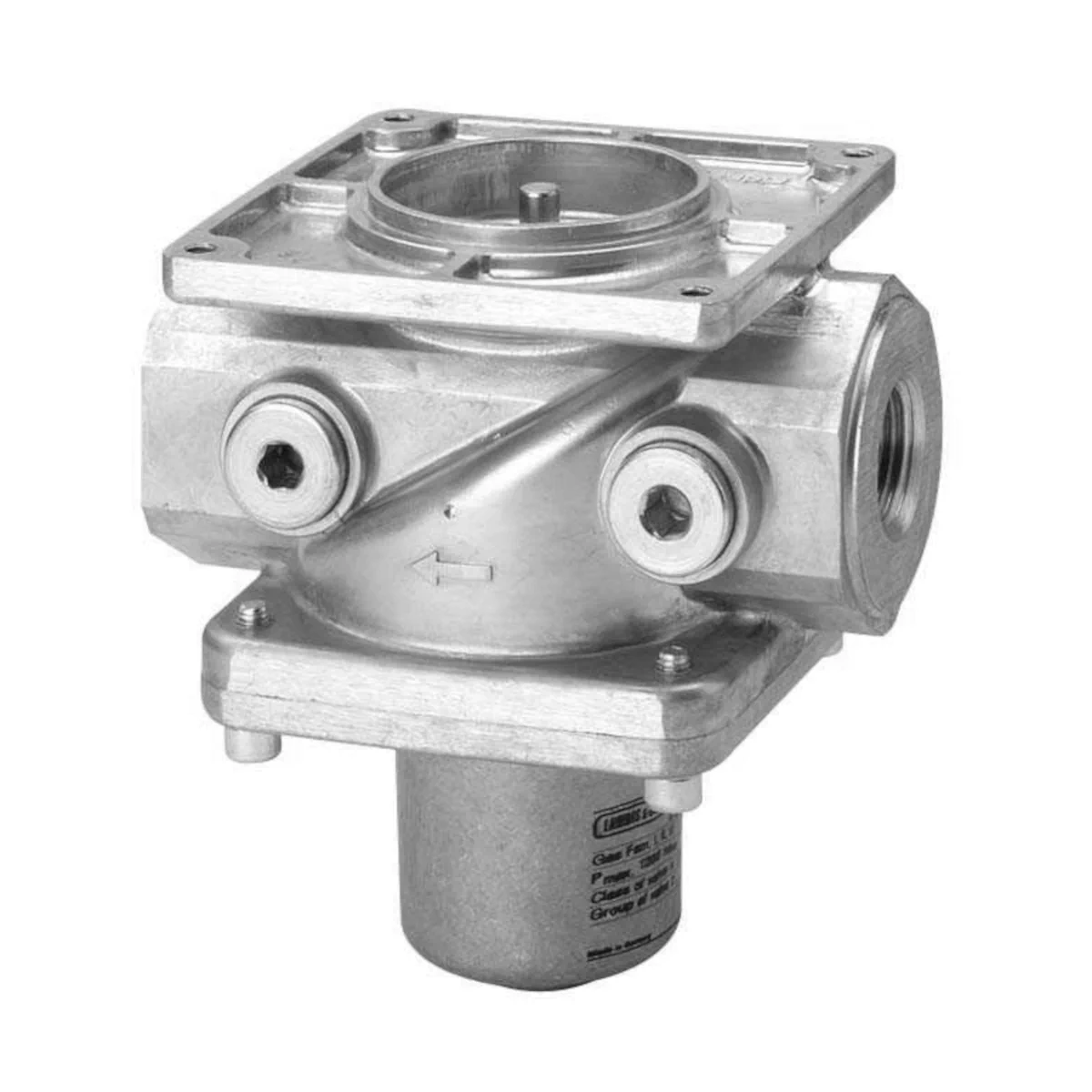

VGG10.154P Zawór do gazu lub powietrza z gwintem wewnętrznym R wg ISO 7/1, 4 punkty kontrolne, profilowany dysk, bez ogranicznika skoku, R½″, 120kPa, aluminium

VGG10.154P to 2-drogowy (2-port) zawór gazowy typu normalnie zamkniętego (NC), przeznaczony do montażu w ciągach gazowych instalacji spalania gazowego (np. palniki z nadmuchem). Jest to pojedynczy zawór klasy A, który w połączeniu z odpowiednimi siłownikami SKPx5 może pełnić funkcję zaworu odcinającego bezpieczeństwa zgodnego z EN 161. Wersja z oznaczeniem P posiada profil tarczy, co wspiera pracę regulacyjną (dobra charakterystyka sterowania, szczególnie w zakresie małych mocy palnika).

Najważniejsze cechy

• Producent: Siemens
• Model: VGG10.154P
• Typ: pojedynczy zawór gazowy klasy A, 2-port, NC (normalnie zamknięty)
• Zastosowanie: ciągi gazowe i instalacje spalania gazowego; palniki z nadmuchem
• Media: gazy rodzin I…III oraz powietrze
• Dopuszczalne ciśnienie robocze (Europa): 120 kPa
• Dopuszczalna temperatura medium: 0…60°C
• Przyłącza: ½”, gwint wewnętrzny ISO 7/1
• Profil tarczy (oznaczenie P): zoptymalizowany pod funkcje regulacyjne
• Filtr (sitko): wbudowane, stal nierdzewna, oczko 0,9 mm (na wlocie)
• Króćce pomiarowe: 4 × Rp 1/4
• Przepływ powietrza przy Δp = 0,1 kPa: 4,8 m³/h
• Masa: 0,8 kg

Zastosowanie i współpraca z siłownikami

VGG10.154P jest stosowany przede wszystkim w instalacjach spalania gazowego oraz w ciągach gazowych palników nadmuchowych. Zawór może pracować jako:

• zawór odcinający (w połączeniu z siłownikiem SKP15),
• zawór regulacyjny z funkcją odcięcia (w połączeniu z siłownikami SKP25, SKP55 lub SKP75).

Zawory serii VGG są zatwierdzone (typowo badane) jako zawory bezpieczeństwa wyłącznie w połączeniu z siłownikami SKPx5. W połączeniu z SAX31 (przez adapter AGA60) lub z AGA61 zawór może pełnić funkcję zaworu regulacyjnego, ale nie może być stosowany jako urządzenie bezpieczeństwa.

Konstrukcja i działanie

Profil tarczy (wersja P)

• Profil tarczy zaworu poprawia własności regulacyjne.
• Korzyść: dobra stabilność regulacji i ograniczona skłonność do „polowania” w zakresie niskich mocy palnika.

Bezpieczne domknięcie i ochrona przed zanieczyszczeniami

• W połączeniu z siłownikiem zawór pracuje jako „dead closed” (pewne domknięcie).
• Prowadzenie trzpienia po obu stronach tarczy zaworu wspiera precyzyjny skok osiowy i szczelne odcięcie.
• Na wlocie zastosowano wbudowane sitko ze stali nierdzewnej (oczko 0,9 mm), które chroni gniazdo i tarczę oraz elementy instalacji za zaworem.

Dane techniczne (wybrane)

• Klasa zaworu (z siłownikiem): A zgodnie z EN 161 (nie dotyczy zastosowań z SAX31 / AGA61 jako funkcji bezpieczeństwa)
• Grupa: 2 (EN 161)
• Rozmiar nominalny / przyłącze: ½”, gwint wewnętrzny ISO 7/1
• Dopuszczalne ciśnienie robocze (Europa): 120 kPa
• Dopuszczalna temperatura medium: 0…60°C
• Sitko: wbudowane, 0,9 mm
• Materiał korpusu (VGG10 do 2”): AlSi12(Fe) (odlew aluminiowy)
• Warunki otoczenia – praca: -10…+60°C, wilgotność <95% r.h.
• Warunki otoczenia – transport / magazynowanie: -20…+60°C, wilgotność <95% r.h.
• Wysokość instalacji: maks. 2 000 m n.p.m.

Trwałość (projektowana)

• Dla rozmiarów nominalnych ≤ DN25 (dotyczy VGG10.154P): projektowana trwałość wynosi 200 000 cykli rozruchu palnika.
• Po osiągnięciu projektowanej liczby cykli zawór i siłownik należy wymienić przez uprawniony personel.

Montaż – najważniejsze wskazówki

• Przestrzegać krajowych przepisów bezpieczeństwa dotyczących instalacji gazowych.
• Uwzględnić dozwolone pozycje montażu siłownika (zgodnie z dokumentacją siłownika).
• Kierunek przepływu gazu musi być zgodny z kierunkiem strzałki na korpusie zaworu.
• Podczas montażu instalacji dopilnować, aby opiłki i zanieczyszczenia nie dostały się do wnętrza zaworu.
• Po podłączeniu wszystkich elementów należy sprawdzić szczelność układu.

Akcesoria (opcjonalnie)

• AGA61 – nastawnik ręczny
• AGA60 – adapter do siłowników SAX31 (zestaw: 2 części trzpienia i kołnierz łączący)
• AGA66 – zestaw uszczelek do SKPx5 (między siłownikiem a zaworem), zalecany do montażu w środowiskach wilgotnych; umożliwia podniesienie stopnia ochrony z IP54 do IP65 po stronie siłownika (zgodnie z warunkami montażu).
  W przypadku zastosowania AGA66 z VGG10.154 maksymalne przepływy są zmniejszone o ok. 25%.

Podsumowanie

Siemens VGG10.154P to kompaktowy, gwintowany zawór gazowy ½” typu NC, przeznaczony do pracy w ciągach gazowych instalacji spalania. Wersja z profilem (P) zapewnia dobre właściwości regulacyjne, a wbudowane sitko 0,9 mm chroni zawór i instalację przed zanieczyszczeniami. W połączeniu z siłownikami SKPx5 może pełnić rolę zaworu odcinającego bezpieczeństwa zgodnego z EN 161.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie jako zawór gazowy modelu VGG10.154P, zgodnie z dokumentacją producenta i wyłącznie w przewidzianych zastosowaniach instalacji gazowych.
• Zawór bezpieczeństwa odcinający zgodny z EN 161 wyłącznie w połączeniu z odpowiednim siłownikiem SKPx5. W połączeniu z innymi elementami wykonawczymi należy stosować się do ograniczeń podanych przez producenta.
• Posiada oznaczenie CE wyłącznie w odpowiedniej konfiguracji z siłownikiem SKPx5, zgodnie z dokumentacją producenta.
• Do stosowania z gazami rodzin I, II i III oraz z powietrzem. Użycie z innymi gazami lub składnikami gazu może spowodować utratę funkcji bezpiecznego odcięcia i producent nie ponosi odpowiedzialności za trwałość oraz żywotność zaworu w takim zastosowaniu.
• Montaż, instalację, uruchomienie, kontrolę szczelności, serwis i wymianę mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać, nie demontować, nie modyfikować i nie ingerować w konstrukcję zaworu. Otwarcie zaworu, wymiana części lub modyfikacje produktu odbywają się na wyłączną odpowiedzialność użytkownika i na jego ryzyko.
• Zawór stanowi element wyposażenia bezpieczeństwa instalacji gazowej. Nieprawidłowy montaż, dobór lub użytkowanie mogą stwarzać zagrożenie dla ludzi, mienia i środowiska.
• Zawory, które zostały upuszczone lub narażone na uderzenie, nie mogą być uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Należy zapobiegać przedostawaniu się zanieczyszczeń, opiłków i cząstek stałych do wnętrza zaworu. Zanieczyszczenia mogą pogorszyć lub unieważnić funkcję bezpiecznego odcięcia.
• Podczas montażu należy zachować właściwy kierunek przepływu zgodny ze strzałką na korpusie zaworu. Nieprawidłowy kierunek montażu może spowodować nieprawidłowe działanie instalacji.
• Przy montażu należy zastosować odpowiednie uszczelki i po podłączeniu wszystkich elementów sprawdzić szczelność zaworu oraz połączeń zewnętrznych i wewnętrznych.
• W przypadku montażu przewodów przyłączeniowych należy dopilnować, aby do zaworu nie dostały się opiłki ani inne pozostałości montażowe.
• Zawór należy eksploatować wyłącznie w dopuszczalnych warunkach pracy określonych przez producenta, w szczególności dla temperatury medium 0...60°C, temperatury otoczenia podczas pracy -10...+60°C oraz wilgotności poniżej 95% r.h.
• Nie przekraczać dopuszczalnego ciśnienia roboczego dla modelu VGG10.154P: 120 kPa. Jeśli dostępne ciśnienie gazu jest wyższe, należy zastosować odpowiedni regulator ciśnienia przed zaworem.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażowej wskazanej w dokumentacji producenta oraz z uwzględnieniem wymagań dotyczących siłownika.
• Po każdej wymianie zaworu należy obowiązkowo sprawdzić poprawność działania oraz szczelność wewnętrzną i zewnętrzną całego układu.
• Naprawy zaworu mogą być wykonywane wyłącznie przez autoryzowane centra naprawcze Siemens.
• Po osiągnięciu projektowanej żywotności urządzenie należy wymienić przez upoważniony personel. Dla kombinacji zawór VGG i siłownik, dla nominalnych wielkości ≤ DN25, projektowana trwałość wynosi 200 000 cykli startu palnika.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
