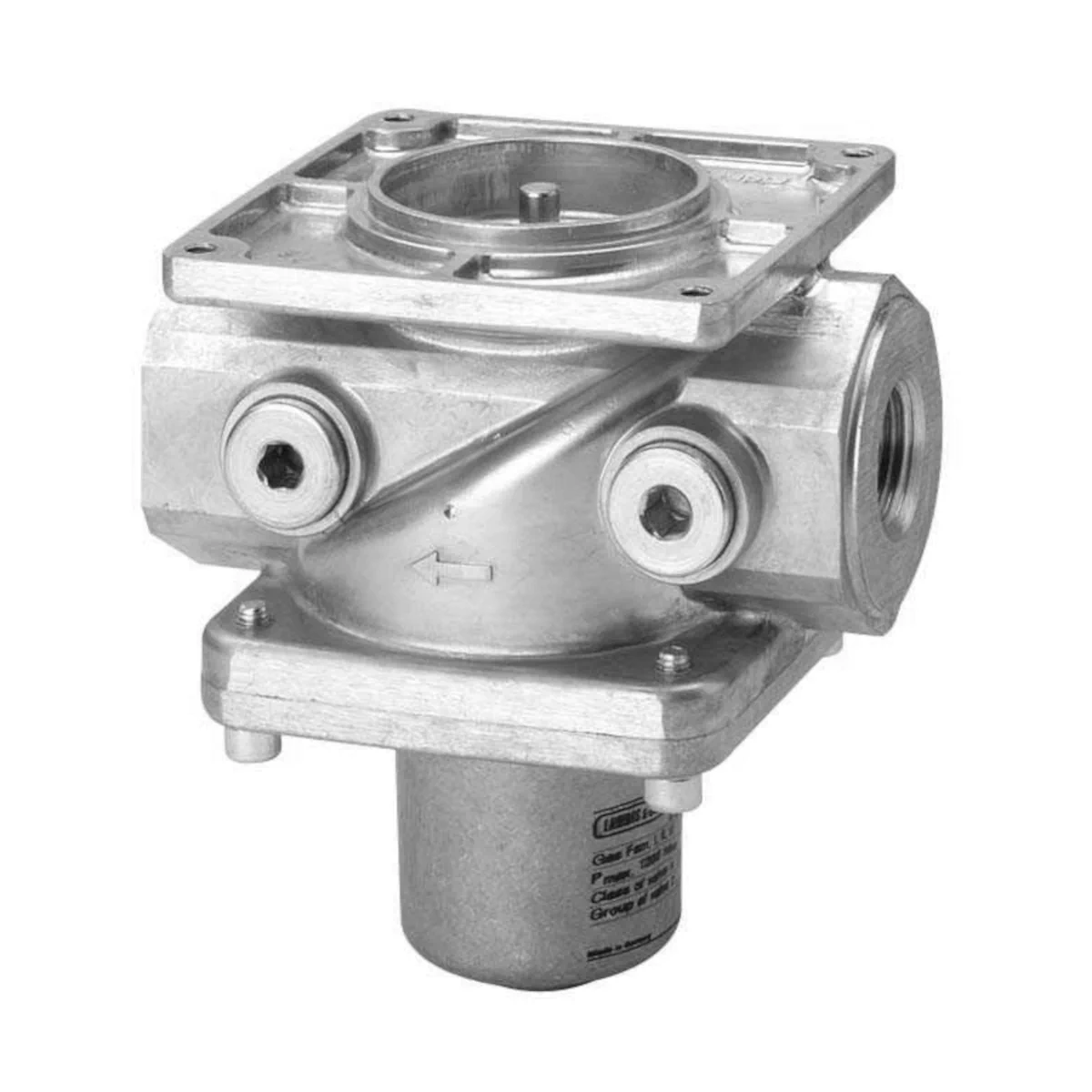

VGG10.254P Zawór do gazu lub powietrza z gwintem wewnętrznym R wg ISO 7/1, 4 punkty kontrolne, profilowany dysk, bez ogranicznika skoku, R1″, 120kPa, aluminium

Siemens VGG10.254P to 2-drogowy zawór gazowy (NC – normalnie zamknięty) klasy A, przeznaczony do montażu w ciągach gazowych oraz w instalacjach z palnikami nadmuchowymi. Wersja z sufiksem P posiada profilowaną tarczę, dzięki czemu zawór jest szczególnie przydatny również do funkcji regulacyjnych. Zawór jest przystosowany do współpracy z siłownikami Siemens SKPx5 (otwieranie wolne, zamykanie szybkie – w połączeniu z siłownikiem).

Najważniejsze cechy

• Producent: Siemens
• Model: VGG10.254P
• Typ: zawór gazowy 2-portowy, normalnie zamknięty (NC)
• Klasa zaworu (z siłownikiem): A wg EN 161 (nie dotyczy zastosowań z SAX31 / AGA61)
• Przeznaczenie: pojedynczy zawór do instalacji w ciągach gazowych
• Gazy: odpowiedni dla gazów rodzin I…III oraz powietrza
• Wykonanie przyłączy: gwint wewnętrzny 1" (ISO 7/1)
• Wersja P: profilowana tarcza zaworu – korzystna dla funkcji regulacji (stabilna praca w zakresie małych obciążeń)
• Wbudowany filtr (strainer): stal nierdzewna, oczko 0,9 mm
• Punkty pomiarowe: 4 × Rp 1/4 (po stronie wlotu i wylotu)

Zastosowanie

Zawór VGG10.254P jest stosowany przede wszystkim:

• w instalacjach spalania zasilanych gazem,
• w ciągach gazowych dla palników nadmuchowych (forced draft burners),
• jako zawór odcinający lub regulacyjny (z funkcją odcięcia) – w zależności od zastosowanego siłownika.

Współpraca z siłownikami

• SKP15: praca ON/OFF (odcinanie)
• SKP25 (z AGA30.7 i SAS): ON/OFF ze stałą regulacją ciśnienia
• SKP55: ON/OFF z regulacją różnicy ciśnień (wejście sygnałowe → różnica ciśnień)
• SKP75: ON/OFF z regulacją proporcji (wejście sygnałowe → ciśnienie statyczne)
• SAX31 z AGA60: regulacja położenia (bez funkcji bezpieczeństwa odcięcia)

Konstrukcja i działanie

• W połączeniu z siłownikiem zawór jest szczelnie zamknięty w stanie spoczynku (dead closed).
• Prowadzenie trzpienia po obu stronach tarczy zapewnia precyzyjny ruch osiowy i pewne odcięcie.
• Wbudowany filtr ze stali nierdzewnej chroni gniazdo i tarczę zaworu oraz elementy za zaworem przed zanieczyszczeniami.
• Dzięki profilowi tarczy (wersja P) zawór jest szczególnie przydatny do funkcji regulacji.

Dane techniczne (VGG10.254P)

• Wielkość nominalna: 1"
• Dopuszczalne ciśnienie robocze: 120 kPa (w Australii: 140 kPa)
• Przepływ powietrza przy Δp = 0,1 kPa: 13,3 m³/h
• Temperatura medium: 0…60°C
• Grupa (EN 161): 2
• Filtr (strainer): wbudowany, 0,9 mm
• Materiał korpusu (do 2"): odlew aluminiowy, AlSi12(Fe)
• Masa: ok. 0,75 kg
• Warunki pracy (otoczenie): -10…+60°C, wilgotność <95% r.h., maks. 2000 m n.p.m.
• Trwałość projektowa (DN ≤ 25): 200 000 cykli startu palnika (z siłownikiem)

Montaż

• Przestrzegać kierunku przepływu zgodnego ze strzałką na korpusie zaworu.
• Siłownik może być montowany lub wymieniany przy zaworze pod ciśnieniem.
• Po zmontowaniu instalacji należy sprawdzić szczelność układu.
• Podczas prac montażowych dopilnować, aby opiłki i zanieczyszczenia nie dostały się do wnętrza zaworu.
• Dopuszczalne pozycje montażu siłownika należy dobrać zgodnie z dokumentacją odpowiedniego siłownika.

Akcesoria (opcjonalnie)

• AGA61 – nastawnik ręczny
• AGA60 – adapter do siłowników SAX31... (2 części trzpienia + kołnierz łączący)
• AGA66 – zestaw uszczelek do SKPx5 (pomiędzy SKPx5 a zaworem; podniesienie stopnia ochrony z IP54 do IP65; zalecany w wilgotnym środowisku). Przy zastosowaniu z AGA66 maksymalne przepływy są mniejsze o ok. 25%.

Podsumowanie

Siemens VGG10.254P to gwintowany zawór gazowy 1", NC, do zastosowań w ciągach gazowych i instalacjach spalania. Wersja P z profilowaną tarczą zapewnia dobre własności regulacyjne, a wbudowany filtr 0,9 mm wspiera ochronę gniazda i elementów instalacji. Dla funkcji bezpieczeństwa i zgodności z EN 161 zawór należy stosować w połączeniu z siłownikami SKPx5.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE. Zgodność jako zawór bezpieczeństwa odcinającego zgodnie z EN 161 dotyczy zastosowania wyłącznie w połączeniu z siłownikami SKPx5, zgodnie z dokumentacją producenta.
• Produkt posiada oznaczenie EAC (Eurasian Conformity).
• Produkt przeznaczony do stosowania wyłącznie przez producentów urządzeń/OEM lub wykwalifikowany personel integrujący zawór w instalacji gazowej zgodnie z dokumentacją techniczną.
• Zawór gazowy przeznaczony jest do gazów rodzin I, II i III oraz powietrza. Stosowanie z innymi gazami lub składnikami gazu może spowodować utratę funkcji bezpiecznego odcięcia i wyłącza odpowiedzialność producenta za trwałość oraz żywotność produktu.
• Nie otwierać, nie demontować, nie ingerować i nie modyfikować zaworu. Otwarcie zaworu, wymiana części lub modyfikacja produktu odbywa się na odpowiedzialność użytkownika i na jego własne ryzyko.
• Montaż, instalację, uruchomienie, wymianę i serwis może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi dotyczącymi bezpieczeństwa.
• Przy pracy z gazem zawór stanowi element wyposażenia bezpieczeństwa instalacji. Nieprawidłowy dobór, montaż lub eksploatacja mogą spowodować zagrożenie dla ludzi, mienia i środowiska.
• Model VGG10.254P może być stosowany jako zawór bezpieczeństwa odcinającego wyłącznie z odpowiednimi siłownikami SKPx5. W połączeniu z siłownikami SAX31 z adapterem AGA60 lub z regulacją ręczną AGA61 nie wolno używać go jako urządzenia bezpieczeństwa odcinającego.
• Upadek lub silne uderzenie mogą pogorszyć funkcje bezpieczeństwa zaworu. Produkt, który został upuszczony lub narażony na wstrząs, nie może być uruchamiany, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Nie dopuszczać do przedostania się zanieczyszczeń, opiłków ani cząstek stałych do wnętrza zaworu. Zanieczyszczenia mogą negatywnie wpłynąć na funkcję bezpiecznego odcięcia.
• Podczas montażu należy zachować właściwy kierunek przepływu gazu zgodny ze strzałką na korpusie zaworu.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażowej przewidzianej przez producenta dla zastosowanego siłownika. Nieprzestrzeganie wymagań montażowych może powodować nieprawidłową pracę urządzenia.
• Podczas montażu przewodów należy dopilnować, aby do wnętrza zaworu nie dostały się opiłki po obróbce rur. Po podłączeniu wszystkich elementów należy sprawdzić szczelność zaworu oraz poprawność zamontowania uszczelek.
• Zawór nieaktywny pozostaje zamknięty i otwiera się po otwarciu przez siłownik. Produkt jest zaworem 2-drogowym typu normalnie zamkniętego.
• Dopuszczalna temperatura medium dla modelu VGG10.254P wynosi od 0°C do +60°C. Dopuszczalna temperatura pracy otoczenia wynosi od -10°C do +60°C.
• Produkt należy przechowywać i transportować w zakresie temperatur od -20°C do +60°C, przy wilgotności względnej poniżej 95%.
• Maksymalne dopuszczalne ciśnienie robocze dla modelu VGG10.254P wynosi 120 kPa.
• Po każdej wymianie zaworu należy sprawdzić poprawność działania oraz szczelność wewnętrzną i zewnętrzną całego zespołu.
• Naprawy zaworu mogą być wykonywane wyłącznie przez autoryzowane centra naprawcze Siemens.
• Projektowana trwałość zespołu zawór + siłownik dla tego modelu wynosi 200 000 cykli startu palnika. Po osiągnięciu tej wartości lub odpowiedniego czasu eksploatacji zawór i siłownik powinny zostać wymienione przez upoważniony personel.
• Nie wyrzucać z odpadami komunalnymi. Utylizację należy prowadzić zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
