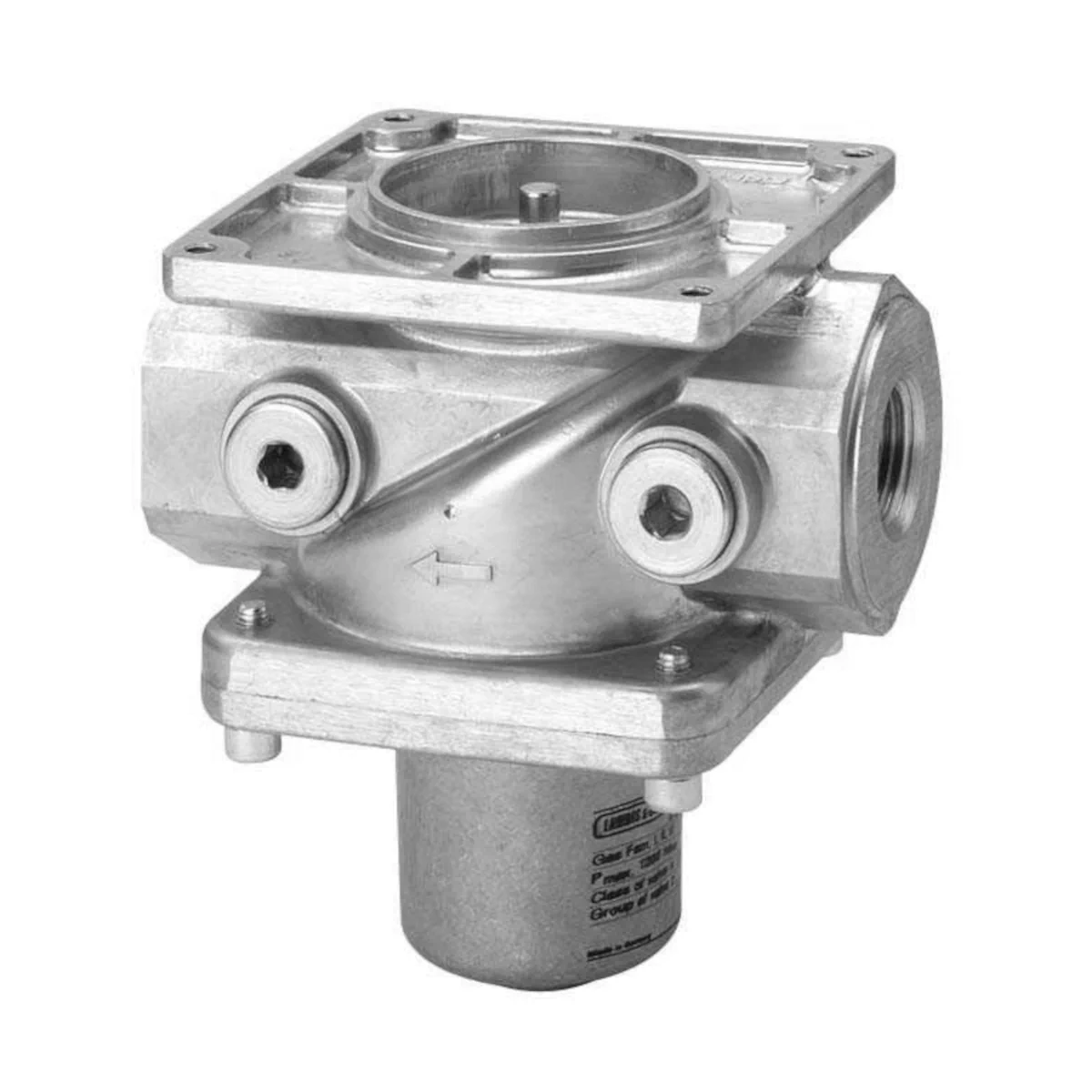

VGG10.2041P Zawór do gazu lub powietrza z gwintem wewnętrznym R wg ISO 7/1, 4 punkty kontrolne, profilowany dysk, z ogranicznikiem skoku, R¾″, 120kPa, aluminium

Siemens VGG10.2041P to 2-drogowy zawór gazowy (NC – normalnie zamknięty) klasy A do zabudowy w ciągach gazowych, przeznaczony przede wszystkim do zastosowań w urządzeniach spalających gaz oraz w ciągach gazowych palników nadmuchowych. Zawór jest atestowany i dopuszczony jako zawór odcinający / bezpieczeństwa wyłącznie w połączeniu z siłownikami Siemens SKPx5 (EN 161). Wersja 1P posiada profilowaną tarczę oraz ograniczenie skoku, co sprzyja stabilnej pracy w funkcjach regulacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Model: VGG10.2041P
• Typ: pojedynczy zawór gazowy, 2-port, normalnie zamknięty (NC)
• Klasa zaworu (z siłownikiem): A wg EN 161 (nie dotyczy zastosowań z SAX31 / AGA61)
• Gazy: odpowiedni dla gazów rodzin I…III oraz powietrza
• Funkcja z siłownikami: powolne otwieranie i szybkie zamykanie
• Wykonanie: z profilem i ograniczeniem skoku (typ …1P)
• Przyłącza: gwint wewnętrzny do ISO 7/1, ¾”
• Dopuszczalne ciśnienie robocze: 120 kPa (dla Australii dopuszczalne 140 kPa)
• Przepływ (dla powietrza): 8,9 m³/h przy Δp = 0,1 kPa
• Punkty pomiarowe: 4 × Rp 1/4 (po stronie wlotu i wylotu)
• Filtr (strainer): wbudowany, stal nierdzewna, oczko 0,9 mm

Zastosowanie

Zawór VGG10.2041P jest stosowany przede wszystkim:

• w instalacjach urządzeń spalających gaz,
• w ciągach gazowych palników nadmuchowych.

W zależności od zastosowanego siłownika SKPx5 zawór może pracować jako:

• zawór odcinający (w połączeniu z SKP15),
• zawór regulacyjny z funkcją odcięcia (w połączeniu z SKP25, SKP55 lub SKP75).

Zawór może być także użyty jako zawór regulacyjny:

• z SAX31 poprzez adapter AGA60 (bez funkcji zaworu bezpieczeństwa / odcinającego),
• z AGA61 (bez funkcji zaworu bezpieczeństwa / odcinającego).

Konstrukcja i działanie

• W połączeniu z siłownikiem zawór jest w stanie zamkniętym (dead closed).
• Prowadzenie trzpienia po obu stronach tarczy zaworu zapewnia precyzyjny skok osiowy i szczelne zamknięcie.
• Wbudowany filtr w króćcu wlotowym chroni zawór (gniazdo i tarczę) oraz elementy znajdujące się za zaworem przed zanieczyszczeniami.
• Dzięki profilowi tarczy zawór jest szczególnie przydatny do funkcji regulacyjnych: dobra jakość regulacji i mniejsza skłonność do „polowania” w zakresie małych obciążeń palnika.
• Ograniczenie skoku (…1P): zakres nastawy do skoku maks. 35…84% (tylko dla V1).

Kompatybilne siłowniki (SKPx5)

• SKP15: ON/OFF
• SKP25 (z AGA30.7 i SAS): ON/OFF z regulacją stałego ciśnienia
• SKP55: ON/OFF z regulacją różnicy ciśnień (sygnał wejściowy → różnica ciśnień)
• SKP75: ON/OFF z regulacją proporcji (sygnał wejściowy → ciśnienie statyczne)

Dane techniczne

• Norma / klasa zaworu (z siłownikiem): EN 161, klasa A (z wyłączeniem kombinacji z SAX31 / AGA61)
• Grupa: 2 (EN 161)
• Temperatura medium: 0…60°C
• Warunki pracy (otoczenie): -10…+60°C, wilgotność <95% r.h.
• Transport / magazynowanie: -20…+60°C, wilgotność <95% r.h.
• Maks. wysokość instalacji: 2000 m n.p.m.
• Materiały (VGG10 do 2”): korpus AlSi12(Fe), pokrywa średnia (DN40/DN50) AlSi12(Fe)
• Filtr: wbudowany, 0,9 mm

Wymiary i masa (VGG10.20...)

• Szerokość pod klucz (SW): 46 mm
• Wymiary: C 96 mm, D 79 mm, E 80 mm, F 109 mm, J 32 mm, S 28 mm, T 31 mm
• Masa: ok. 0,8 kg

Montaż i ważne uwagi

• Przestrzegać właściwych krajowych przepisów bezpieczeństwa dla instalacji gazowych.
• Kierunek przepływu gazu musi być zgodny ze strzałką na korpusie.
• Podczas montażu przewodów zadbać, aby opiłki i zanieczyszczenia nie dostały się do zaworu.
• Zawór może być wyposażany lub mieć wymieniany siłownik pod ciśnieniem (zgodnie z zaleceniami montażowymi).
• Wersja …1P (z ograniczeniem skoku) nie może być stosowana z dołączonym regulatorem ciśnienia.
• Zawory VGG są zatwierdzone jako urządzenia bezpieczeństwa wyłącznie z siłownikami SKPx5.

Akcesoria (opcjonalne)

• AGA61 – nastawnik ręczny
• AGA60 – adapter do siłowników SAX31... (zestaw elementów trzpienia i kołnierza łączącego)
• AGA66 – zestaw uszczelek do SKPx5 (między siłownikiem a zaworem), do podniesienia stopnia ochrony z IP54 do IP65; dla VGG10.204 przy zastosowaniu AGA66 maks. przepływy maleją o ok. 25%

Podsumowanie

Siemens VGG10.2041P to gwintowany zawór gazowy ¾” klasy A (EN 161 w zestawie z SKPx5), przeznaczony do instalacji palnikowych i ciągów gazowych. Wbudowany filtr 0,9 mm, prowadzenie trzpienia po obu stronach tarczy oraz wykonanie z profilem i ograniczeniem skoku czynią z niego rozwiązanie dobrze przystosowane do stabilnego odcinania i regulacji (zależnie od zastosowanego siłownika).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie jako zawór gazowy Siemens VGG10.2041P, zgodnie z dokumentacją producenta i wyłącznie w przewidzianych zastosowaniach.
• W połączeniu z odpowiednim siłownikiem SKPx5 produkt może spełniać wymagania klasy A zgodnie z EN 161 jako zawór bezpieczeństwa odcinający. Oznaczenie CE i dopuszczenia dotyczą zastosowania wyłącznie w konfiguracjach przewidzianych przez producenta.
• Nie używać produktu jako urządzenia bezpieczeństwa w połączeniu z siłownikiem SAX31 lub z regulatorem ręcznym AGA61. W takich konfiguracjach zawór nie pełni funkcji bezpieczeństwa odcinającego.
• Produkt jest przeznaczony do gazów należących do rodzin gazowych I, II i III oraz do powietrza. Zastosowanie innych gazów lub składników gazu może spowodować utratę funkcji bezpiecznego odcięcia.
• Montaż, instalację, uruchomienie, kontrolę szczelności, wymianę oraz serwis może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Nie otwierać, nie modyfikować i nie ingerować w konstrukcję zaworu. Otwarcie zaworu, wymiana części lub modyfikacje produktu odbywają się na odpowiedzialność użytkownika i na jego własne ryzyko.
• Upadek lub silny wstrząs mogą negatywnie wpłynąć na funkcje bezpieczeństwa. Taki zawór nie może być dopuszczony do eksploatacji, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Podczas montażu należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
• Podczas montażu należy dopilnować, aby do wnętrza zaworu nie dostały się opiłki, zanieczyszczenia ani cząstki stałe. Obecność zanieczyszczeń może pogorszyć lub uniemożliwić bezpieczne odcięcie gazu.
• Po zamontowaniu wszystkich elementów należy sprawdzić szczelność zaworu oraz całego połączenia, a także upewnić się, że uszczelki zostały prawidłowo zamontowane.
• Siłownik może być montowany lub wymieniany przy zaworze będącym pod ciśnieniem wyłącznie zgodnie z instrukcją producenta i przez wykwalifikowany personel.
• Należy stosować wyłącznie dopuszczalne pozycje montażu siłownika określone przez producenta.
• Dopuszczalna temperatura medium wynosi 0...60 °C. Przechowywanie i transport realizować w zakresie -20...+60 °C, a eksploatację w zakresie -10...+60 °C.
• Nie przekraczać dopuszczalnego ciśnienia roboczego dla modelu VGG10.2041P określonego przez producenta.
• Po każdej wymianie zaworu należy sprawdzić poprawność działania oraz szczelność wewnętrzną i zewnętrzną.
• Naprawy mogą być wykonywane wyłącznie przez autoryzowane centra napraw Siemens.
• Po osiągnięciu przewidzianej trwałości eksploatacyjnej urządzenie powinno zostać wymienione przez upoważniony personel. Dla tego typu producent podaje projektowaną trwałość zgodnie z EN 161, zależną od warunków pracy i liczby cykli uruchomień palnika.
• Nie usuwać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
