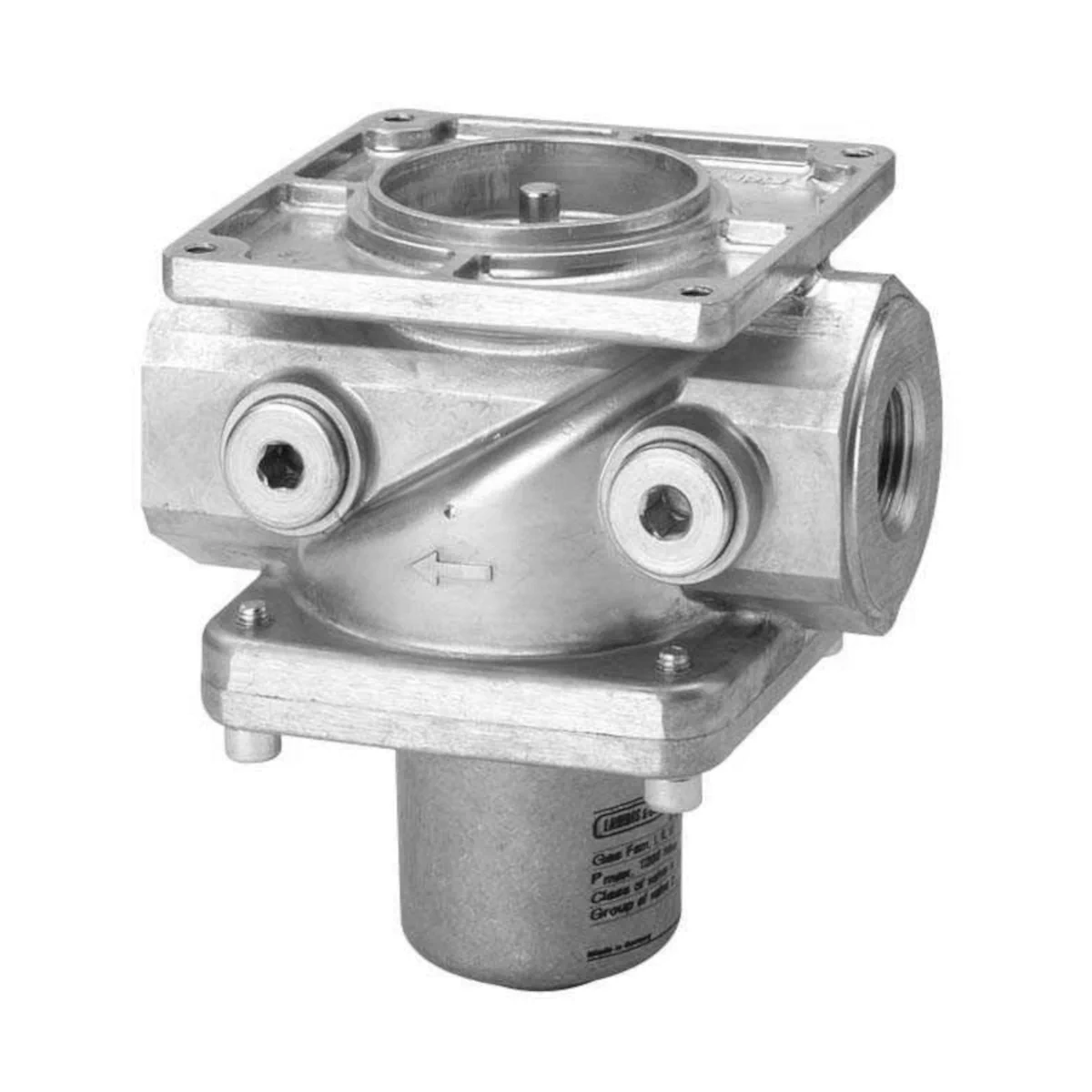

VGG10.2541P Zawór do gazu lub powietrza z gwintem wewnętrznym R wg ISO 7/1, 4 punkty kontrolne, profilowany dysk, z ogranicznikiem skoku, R1″, 120kPa, aluminium

VGG10.2541P to 2-drogowy zawór gazowy typu normalnie zamkniętego (NC), przeznaczony do montażu w ciągach gazowych w instalacjach spalania gazu. W połączeniu z siłownikami SKPx5 może pełnić funkcję zaworu odcinającego / bezpieczeństwa zgodnie z EN 161 (zależnie od zastosowanego siłownika). Wersja …1P posiada profil tarczy zaworu (lepsze właściwości regulacyjne) oraz ograniczenie skoku. Zawór współpracujący z siłownikiem otwiera się powoli i zamyka szybko.

Najważniejsze cechy

• Producent: Siemens
• Model: VGG10.2541P
• Typ: pojedynczy zawór gazowy, klasa A (w połączeniu z siłownikiem), 2-portowy NC
• Zastosowanie: ciągi gazowe palników nadmuchowych i instalacje spalania gazu
• Gazy: gazy rodzin I, II, III oraz powietrze
• Norma (w połączeniu z siłownikiem): EN 161 (grupa 2)
• Wersja „P”: profil tarczy zaworu – szczególnie korzystny dla funkcji regulacyjnych
• Wersja „1”: z ograniczeniem skoku (informacja montażowa: nie może być stosowana z dołączonym regulatorem ciśnienia)
• Wbudowany filtr (strainer): stal nierdzewna, oczko 0,9 mm

Zastosowanie

VGG10.2541P jest stosowany przede wszystkim:

• w instalacjach spalania zasilanych gazem,
• w ciągach gazowych palników nadmuchowych (forced draft burners).

Zawór może być użyty jako:

• zawór odcinający (w połączeniu z siłownikiem SKP15),
• zawór regulacyjny z funkcją odcięcia (w połączeniu z SKP25, SKP55 lub SKP75),
• zawór odcinający lub regulacyjny w linii powietrza zasilającego przemysłowe instalacje spalania (z odzyskiem ciepła lub bez).

Uwaga aplikacyjna: zawory gazowe w połączeniu z siłownikami SAX31 / AGA61 nie mogą być stosowane jako urządzenia bezpieczeństwa.

Funkcje i konstrukcja

Charakterystyka regulacyjna (profil „P”)

• Dzięki profilowi tarczy zaworu VGG10.2541P jest szczególnie dobrze przystosowany do funkcji regulacyjnych.
• Korzyść: dobre właściwości regulacji i mniejsza skłonność do „polowania” w zakresie małego obciążenia palnika.

Bezpieczeństwo zamknięcia i ochrona armatury

• Zawory gazowe w połączeniu z siłownikiem są „dead closed”.
• Trzpień prowadzony jest po obu stronach tarczy zaworu, co zapewnia precyzyjny, osiowy skok oraz szczelne odcięcie.
• W króćcu wlotowym znajduje się filtr ze stali nierdzewnej, chroniący gniazdo i tarczę zaworu oraz urządzenia za zaworem przed zabrudzeniami.

Dane techniczne (VGG10.2541P)

• Przyłącza: gwint wewnętrzny zgodnie z ISO 7/1
• Wielkość nominalna: 1"
• Dopuszczalne ciśnienie robocze: 120 kPa
• Przepływ powietrza przy Δp = 0,1 kPa: 13,3 m³/h
• Punkty pomiarowe: 4 × Rp 1/4 (po stronie wlotu i wylotu)
• Temperatura medium: 0…60 °C
• Klasa zaworu (z siłownikiem): A wg EN 161 (wyjątek: nie dotyczy zastosowań z SAX31 / AGA61)
• Filtr (strainer): wbudowany, 0,9 mm
• Masa: 0,75 kg
• Warunki pracy (otoczenie): -10…+60 °C, wilgotność < 95% r.h., maks. 2000 m n.p.m.

Montaż

• Należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Kierunek przepływu gazu musi być zgodny ze strzałką na korpusie zaworu.
• Zawór nieaktywny jest zamknięty i otwiera się po zadziałaniu siłownika.
• Podczas montażu przewodów należy zapobiec przedostaniu się opiłków i zanieczyszczeń do wnętrza zaworu.
• Siłownik może być montowany lub wymieniany przy zaworze pod ciśnieniem (z zachowaniem zasad bezpieczeństwa).
• Po podłączeniu wszystkich elementów należy sprawdzić szczelność instalacji.

Dobór siłownika i zamawianie

• Nr artykułu: BPZ:VGG10.2541P
• Zawór gazowy i siłownik dostarczane są jako oddzielne opakowania.
• Siemens podaje, że zawory VGG są badane typowo i dopuszczone w połączeniu z siłownikami SKPx5.

Podsumowanie

Siemens VGG10.2541P to gwintowany zawór gazowy 1" typu NC, przeznaczony do ciągów gazowych w aplikacjach spalania. Wersja z profilem tarczy (P) i ograniczeniem skoku (…1P) zapewnia korzystne właściwości regulacyjne, a wbudowany filtr 0,9 mm chroni zawór i instalację przed zanieczyszczeniami. W połączeniu z siłownikami SKPx5 zawór realizuje funkcje odcięcia / regulacji zgodnie z wymaganiami aplikacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zaworem gazowym do stosowania w instalacjach gazowych i urządzeniach spalających gaz. Przeznaczony do gazów z rodzin I, II i III oraz do powietrza, zgodnie z dokumentacją producenta.
• Zawór VGG10.2541P jest zaworem 2-drogowym, normalnie zamkniętym, przeznaczonym do pracy wyłącznie w połączeniu z kompatybilnym siłownikiem producenta.
• Funkcję zaworu bezpieczeństwa odcinającego zgodnie z EN 161 uzyskuje wyłącznie w połączeniu z siłownikami SKPx5, zgodnie z dokumentacją producenta.
• W połączeniu z siłownikami SAX31 z adapterem AGA60 lub z regulacją ręczną AGA61 produkt nie może być stosowany jako element bezpieczeństwa ani jako zawór odcinający bezpieczeństwa.
• Nie otwierać, nie rozbierać, nie modyfikować i nie ingerować w konstrukcję zaworu. Otwarcie zaworu, wymiana części lub modyfikacje oryginalnego produktu odbywają się na odpowiedzialność użytkownika i na jego ryzyko.
• Montaż, instalacja, uruchomienie, kontrola szczelności i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel oraz zgodnie z obowiązującymi przepisami krajowymi i dokumentacją producenta.
• Produkt stanowi część wyposażenia bezpieczeństwa instalacji gazowej. Nieprawidłowy dobór, montaż lub eksploatacja mogą spowodować utratę funkcji bezpiecznego odcięcia gazu.
• Upadek lub silne uderzenie mogą pogorszyć funkcje bezpieczeństwa. Zaworu, który został upuszczony lub narażony na wstrząs, nie wolno uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych.
• Nie stosować z gazami lub składnikami gazów innymi niż dopuszczone przez producenta. Użycie nieodpowiedniego medium może spowodować utratę funkcji bezpieczeństwa i uszkodzenie produktu.
• Należy zapobiegać przedostawaniu się zanieczyszczeń i cząstek stałych do wnętrza zaworu, ponieważ mogą one pogorszyć szczelność i działanie funkcji odcinającej. Podczas montażu przewodów przyłączeniowych należy dopilnować, aby opiłki i zanieczyszczenia nie dostały się do zaworu.
• Kierunek przepływu gazu musi być zgodny ze strzałką na korpusie zaworu. Nieprawidłowy montaż kierunku przepływu może spowodować nieprawidłowe działanie urządzenia.
• Po zamontowaniu wszystkich elementów należy sprawdzić szczelność zaworu i całego połączenia. Należy również upewnić się, że uszczelki zostały prawidłowo zamontowane.
• Dopuszczalne pozycje montażu siłownika muszą być zgodne z dokumentacją producenta. Nieprawidłowa pozycja montażu może wpłynąć na bezpieczeństwo i poprawność pracy.
• Model VGG10.2541P jest wersją ze skokiem ograniczonym. Zgodnie z dokumentacją nie może być stosowany z dołączonym regulatorem ciśnienia.
• Przed doborem do instalacji należy sprawdzić dopuszczalne ciśnienie robocze dla tego modelu. Dla VGG10.2541P maksymalne dopuszczalne ciśnienie robocze wynosi 120 kPa według EN, a dopuszczalna temperatura medium wynosi od 0°C do 60°C.
• Warunki środowiskowe pracy muszą być zgodne z dokumentacją producenta. Dopuszczalna temperatura otoczenia podczas pracy wynosi od -10°C do +60°C, wilgotność poniżej 95% r.h., a wysokość instalacji maksymalnie 2000 m n.p.m.
• Po każdej wymianie zaworu należy sprawdzić poprawność działania oraz szczelność wewnętrzną i zewnętrzną.
• Naprawy mogą być wykonywane wyłącznie przez autoryzowane centra napraw producenta. Samodzielna naprawa jest niedozwolona.
• Po osiągnięciu przewidzianej trwałości eksploatacyjnej produkt musi zostać wymieniony przez upoważniony personel. Dla zespołu zawór + siłownik producent określa trwałość projektową zależną od wielkości nominalnej i liczby cykli uruchomień palnika.
• Produkt podlega utylizacji zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
• Oznaczenia i zgodność: dokumentacja wskazuje oznaczenie CE wyłącznie w połączeniu z siłownikami SKPx5.
