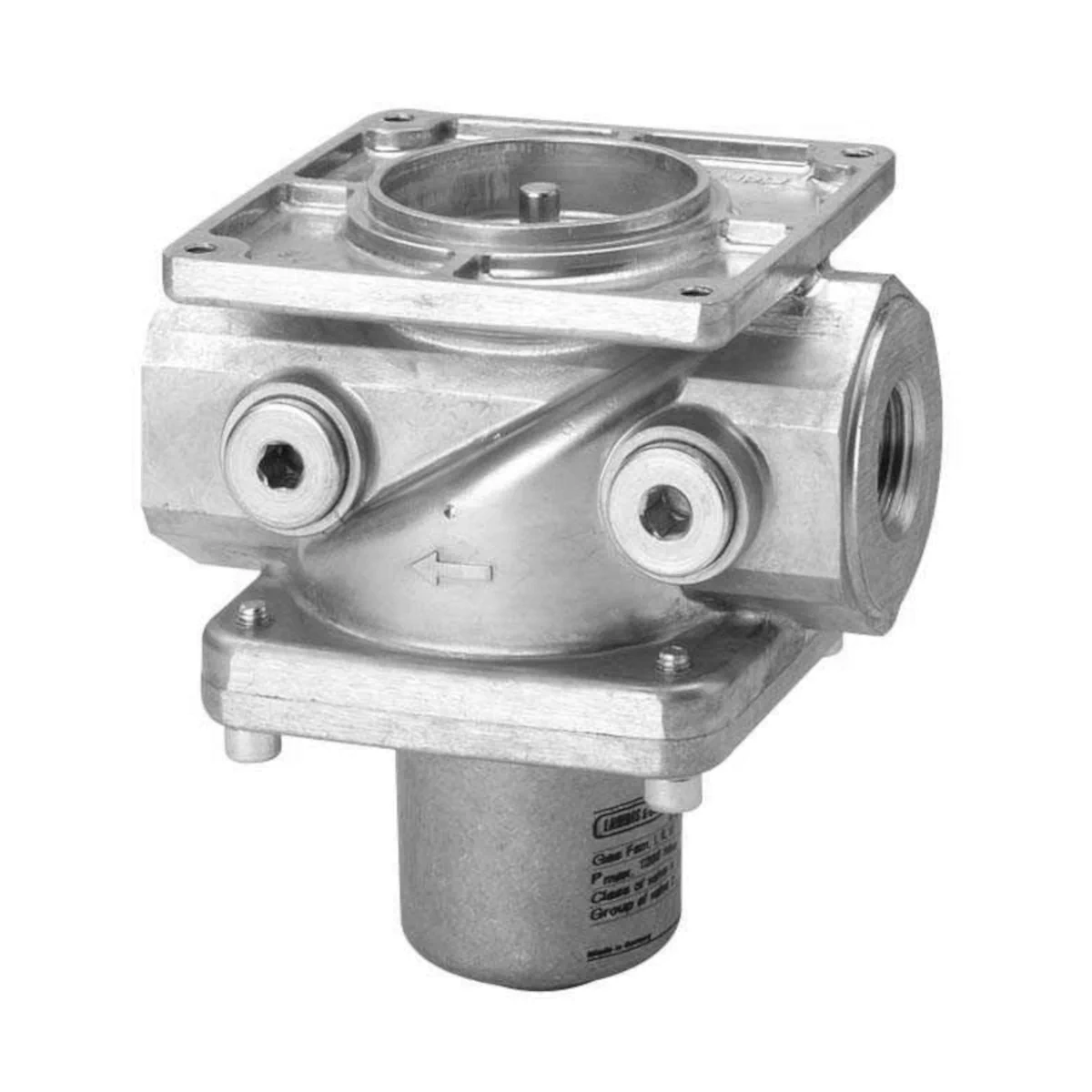

VGG10.1541P Zawór do gazu lub powietrza z gwintem wewnętrznym R wg ISO 7/1, 4 punkty kontrolne, profilowany dysk, z ogranicznikiem skoku, R½″, 120kPa, aluminium

VGG10.1541P to 2-drogowy zawór gazowy (NC – normalnie zamknięty) firmy Siemens, przeznaczony do montażu w ciągach gazowych oraz w instalacjach palnikowych (m.in. palniki nadmuchowe). Wersja P oznacza wykonanie z profilem tarczy zoptymalizowanym pod funkcje regulacyjne, natomiast „1” – wykonanie z ograniczeniem skoku. Zawór jest przystosowany do pracy z gazami rodzin I…III oraz z powietrzem. Jako zawór odcinający bezpieczeństwa (zgodnie z EN 161) może być stosowany wyłącznie w połączeniu z siłownikami SKPx5 (zawory VGG/VGF są badane i dopuszczone tylko z SKPx5).

Najważniejsze cechy

• Producent: Siemens
• Model: VGG10.1541P
• Typ: zawór gazowy 2-portowy, normalnie zamknięty (NC)
• Zastosowanie: ciągi gazowe i instalacje spalania gazu (m.in. palniki nadmuchowe)
• Funkcja bezpieczeństwa: zawór klasy A zgodny z EN 161 w połączeniu z siłownikiem (nie dotyczy zestawień z SAX31/AGA61)
• Gazy: gazy rodzin I, II, III oraz powietrze
• Charakter pracy z siłownikiem: powolne otwieranie i szybkie zamykanie
• Wykonanie P: profil tarczy – lepsze właściwości regulacyjne, mniejsza skłonność do „polowania” w dolnym zakresie mocy
• Wykonanie „1”: ograniczenie skoku (wersja z limitacją skoku)
• Wbudowany filtr siatkowy: stal nierdzewna, oczko 0,9 mm (ochrona gniazda i elementów zaworu oraz urządzeń za zaworem)

Zastosowanie

VGG10.1541P jest przeznaczony przede wszystkim do:

• zastosowań w gazowych instalacjach spalania,
• ciągów gazowych dla palników z nadmuchem.

Zawór może pracować jako:

• zawór odcinający (w połączeniu z SKP15),
• zawór regulacyjny z funkcją odcięcia (w połączeniu z SKP25, SKP55 lub SKP75),
• zawór odcinający lub regulacyjny w linii powietrza zasilającego przemysłowych instalacji spalania (z lub bez odzysku ciepła).

Kompatybilne siłowniki i ważne ograniczenia

• SKP15 (N7643): ON/OFF
• SKP25 z AGA30.7 i SAS (N7643): ON/OFF ze stałą regulacją ciśnienia
• SKP55 (N7643): ON/OFF z regulacją różnicy ciśnień, wejście sygnałowe → różnica ciśnień
• SKP75 (N7643): ON/OFF z regulacją stosunku, wejście sygnałowe → ciśnienie statyczne
• SAX31 z AGA60 (N4501): regulacja położenia, bez funkcji odcięcia bezpieczeństwa

• Zawory VGG/VGF są badane i dopuszczone wyłącznie w połączeniu z siłownikami SKPx5.
• W połączeniu z SAX31 / AGA61 zawór nie może być stosowany jako urządzenie bezpieczeństwa.
• Wersja z ograniczeniem skoku (VGG10.1541P) nie może być używana z dołączonym regulatorem ciśnienia.

Konstrukcja i działanie

• W połączeniu z siłownikiem zawór jest zamknięty w stanie beznapięciowym.
• Trzpień jest prowadzony po obu stronach tarczy zaworu, co zapewnia precyzyjny skok osiowy i szczelne zamknięcie.
• Wbudowane sito (stal nierdzewna) znajduje się na wlocie i chroni zawór oraz elementy instalacji przed zanieczyszczeniami.
• Profil tarczy (wykonanie P) sprzyja stabilnej regulacji i ogranicza zjawisko „hunting” w niskim zakresie obciążenia palnika.

Dane techniczne (VGG10.1541P)

• Przyłącza: gwint wewnętrzny do ISO 7/1, 1/2"
• Dopuszczalne ciśnienie robocze (ISO/EN): 120 kPa (dla Australii: 120 kPa, 140 kPa)
• Dopuszczalne ciśnienie (ANSI): 20 psi
• Klasa zaworu (z siłownikiem): A wg EN 161 (z wyłączeniem zestawień z SAX31/AGA61)
• Grupa: 2 (EN 161)
• Temperatura medium: 0…60°C
• Wbudowany filtr (strainer): oczko 0,9 mm
• Materiał korpusu (VGG10 do 2"): AlSi12(Fe) (odlew aluminiowy)
• Przepływ powietrza przy Δp = 0,1 kPa: 4,8 m³/h
• Punkty pomiarowe: 4 × Rp 1/4 (po stronie wlotu i wylotu)
• Przyłącze gazu pilotowego: brak
• Masa: 0,8 kg
• Warunki pracy (EN 60721-3-3): -10…+60°C, wilgotność <95% r.h., maks. 2000 m n.p.m.
• Transport / magazynowanie (EN 60721-3-2 / -3-1): -20…+60°C, wilgotność <95% r.h.
• Projektowana trwałość (dla DN ≤ 25): 200 000 cykli rozruchu palnika (z gazami wg EN 437 / G260)

Montaż i wskazówki instalacyjne

• Montaż i prace serwisowe muszą być wykonywane przez wykwalifikowany personel.
• Nie otwierać zaworu i nie ingerować w jego konstrukcję; wszelkie modyfikacje są odpowiedzialnością użytkownika.
• Przestrzegać kierunku przepływu zgodnego ze strzałką na korpusie zaworu.
• Siłownik może być montowany lub wymieniany przy zaworze pod ciśnieniem (z zachowaniem dopuszczalnych pozycji montażu siłownika wg jego dokumentacji).
• Podczas wykonywania połączeń rurowych dopilnować, aby opiłki i zanieczyszczenia nie dostały się do wnętrza zaworu.
• Po zmontowaniu instalacji należy sprawdzić szczelność wewnętrzną i zewnętrzną układu.
• Ograniczenie skoku (VGG10.1541P): dla V1 zakres nastawy skoku wynosi maks. 35…84%.

Akcesoria (opcjonalnie)

• AGA61 – nastawnik ręczny (manual adjuster)
• AGA60 – adapter do siłowników SAX31... (2 części trzpienia + kołnierz łączący)
• AGA66 – zestaw uszczelek do SKPx5 (między SKPx5 a zaworem; podniesienie stopnia ochrony z IP54 do IP65; zalecany do środowisk wilgotnych). Uwaga: dla VGG10.154 przy zastosowaniu AGA66 maksymalne przepływy są zmniejszone o ok. 25%.

Podsumowanie

Siemens VGG10.1541P to kompaktowy zawór gazowy 1/2" (NC) z profilem i ograniczeniem skoku, przeznaczony do zastosowań w ciągach gazowych i instalacjach palnikowych. W połączeniu z siłownikami SKPx5 może pełnić funkcję zaworu odcinającego bezpieczeństwa zgodnie z EN 161, oferując dodatkowo stabilne właściwości regulacyjne dzięki profilowanej tarczy oraz ochronę instalacji dzięki wbudowanemu sitku 0,9 mm.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie jako zawór gazowy Siemens VGG10.1541P, zgodnie z dokumentacją producenta.
• Oznaczenie CE dotyczy zastosowania wyłącznie w połączeniu z siłownikami SKPx5, zgodnie z kartą katalogową producenta.
• Produkt posiada oznaczenie EAC (zgodność na rynkach Euroazjatyckiej Unii Gospodarczej).
• Zawór bezpieczeństwa odcinającego zgodny z EN 161 wyłącznie w połączeniu z odpowiednim siłownikiem; z siłownikami SAX31/AGA60 lub AGA61 nie może być stosowany jako element bezpieczeństwa odcinającego.
• Produkt jest przeznaczony do gazów z rodzin I, II i III oraz do powietrza. Stosowanie z innymi gazami lub składnikami gazów może spowodować utratę funkcji bezpiecznego odcięcia i brak odpowiedzialności producenta za trwałość oraz żywotność zaworu.
• Nie otwierać, nie ingerować i nie modyfikować zaworu. Wszelkie otwarcie, wymiana części lub modyfikacje produktu odbywają się na odpowiedzialność użytkownika i na jego własne ryzyko.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel oraz zgodnie z obowiązującymi przepisami krajowymi.
• Przy pracy z gazem zawór stanowi część wyposażenia bezpieczeństwa instalacji, dlatego musi być montowany i eksploatowany ściśle według dokumentacji producenta.
• Zaworu nie wolno uruchamiać po upadku lub silnym uderzeniu, nawet jeśli nie widać uszkodzeń zewnętrznych, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Należy zapobiegać przedostawaniu się zanieczyszczeń i opiłków do wnętrza zaworu, ponieważ mogą one pogorszyć funkcję szczelnego odcięcia.
• Kierunek przepływu gazu musi być zgodny ze strzałką na korpusie zaworu.
• Podczas montażu należy sprawdzić szczelność zaworu po podłączeniu wszystkich elementów oraz upewnić się, że uszczelki zostały prawidłowo zamontowane.
• Dla zaworów VGG należy dopilnować, aby podczas montażu przewodów przyłączeniowych do wnętrza zaworu nie dostały się opiłki ani inne ciała obce.
• Siłownik może być montowany lub wymieniany, gdy zawór gazowy znajduje się pod ciśnieniem, wyłącznie zgodnie z instrukcją producenta i przez wykwalifikowany personel.
• Produkt należy montować wyłącznie w dopuszczalnej pozycji montażowej wskazanej przez producenta dla zastosowanego siłownika.
• Dopuszczalna temperatura medium wynosi 0...60°C. Dopuszczalna temperatura otoczenia podczas pracy wynosi od -10 do +60°C.
• Maksymalne ciśnienie robocze dla modelu VGG10.1541P wynosi 120 kPa.
• Po każdej wymianie zaworu należy sprawdzić poprawność działania oraz szczelność wewnętrzną i zewnętrzną.
• Naprawy zaworu mogą być wykonywane wyłącznie przez autoryzowane centra napraw Siemens.
• Po osiągnięciu projektowanej trwałości eksploatacyjnej zawór wraz z siłownikiem powinien zostać wymieniony przez upoważniony personel. Dla tego rozmiaru nominalnego projektowana trwałość wynosi 200 000 cykli uruchomienia palnika.
• Utylizację produktu należy przeprowadzać zgodnie z lokalnie obowiązującymi przepisami.
