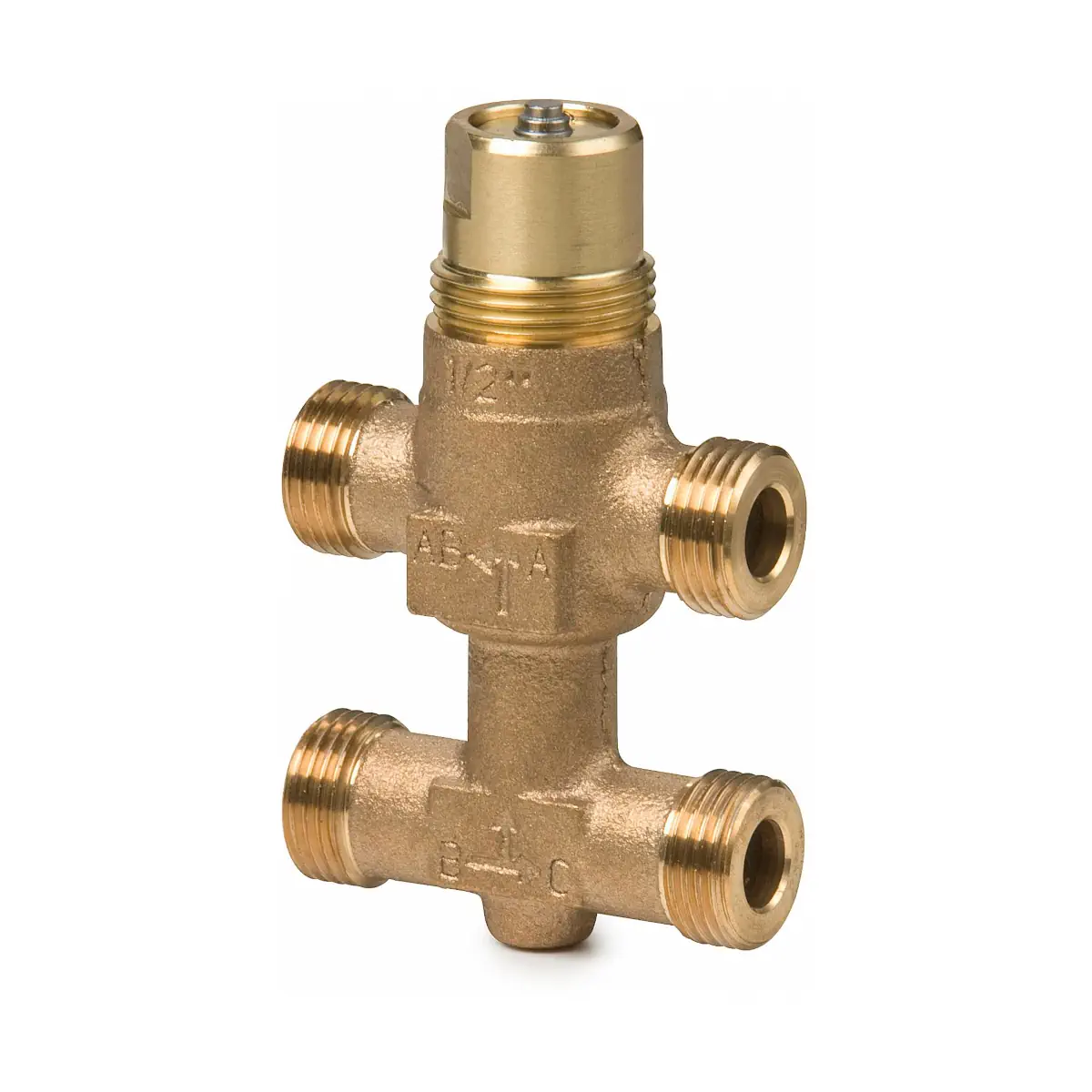

VMP45.10-0.25 Zawór trójdrogowy z obejściem gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN10, kvs 0.25 [m3/h]

VMP45.10-0.25 to kompaktowy trójdrogowy zawór regulacyjny z obejściem serii ACVATIX™, o średnicy DN10 i współczynniku kvs 0,25 m³/h w kanale regulacyjnym A → AB. Zawór ma korpus z brązu CC491K, gwintowane przyłącza G½B (PN16) do uszczelnień płaskich oraz zintegrowaną sprężynę powrotną. Przeznaczony jest do precyzyjnej regulacji małych przepływów wody grzewczej lub lodowej w zamkniętych instalacjach HVAC i współpracuje z siłownikami elektromechanicznymi SSB.. i SSC...

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VMP45.10-0.25
• Typ zaworu: trójdrogowy zawór mieszający z obejściem, PN16
• Średnica nominalna: DN10
• Przyłącza hydrauliczne: gwint zewnętrzny G½B wg ISO 228/1 (do uszczelnień płaskich)
• Przyłącze siłownika: gwint G¾"
• kvs (A → AB): 0,25 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• kvs (B → AB): 0,18 m³/h (ok. 70% wartości kvs toru A → AB)
• Iloraz szerokości zakresów Sv: > 50
• Skok nominalny trzpienia: 5,5 mm
• Charakterystyka kanału A → AB (kvs ≤ 6,3): stałoprocentowa, ngl = 2,2 wg VDI/VDE 2173
• Charakterystyka obejścia B → AB: liniowa
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Zakres temperatur czynnika: 1…110 °C, krótkotrwale do 120 °C
• Dopuszczalne media: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Poziom nieszczelności A → AB i B → AB: 0…0,02% kvs wg DIN EN 1349
• Sposób pracy: zawór zamykany automatycznie sprężyną powrotną
• Sterowanie ręczne: pokrętło ręczne z ograniczeniem otwarcia kanału A → AB do ok. 70%
• Współpraca z siłownikami: elektromechaniczne siłowniki serii SSB.. i SSC.. (patrz niżej)
• Materiał korpusu: brąz CC491K
• Materiał trzpienia: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Masa zaworu: ok. 0,36 kg

Zastosowanie

Zawór VMP45.10-0.25 przeznaczony jest do regulacji przepływu wody po stronie wodnej w zamkniętych obiegach instalacji grzewczych i chłodniczych, w szczególności:

• końcowe urządzenia przygotowania powietrza w instalacjach wentylacyjnych i klimatyzacyjnych:
  • klimakonwektory indukcyjne i wentylatorowe,
  • małe nagrzewnice i chłodnice wtórne,
• instalacje 2-rurowe z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• instalacje 4-rurowe z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• strefowe instalacje grzewcze z obiegiem zamkniętym:
  • pojedyncze kondygnacje budynków,
  • apartamenty i lokale,
  • pojedyncze pomieszczenia.

Zawory trójdrogowe VMP45.. mogą być stosowane wyłącznie w zastosowaniach mieszających. Dopuszczalny kierunek przepływu to tylko A → AB i B → AB.

Funkcje i działanie

Konstrukcja i tor przepływu

• Typ: zawór trójdrogowy z obejściem:
  • wlot z obiegu głównego – króciec A,
  • wlot z obejścia (by-pass) – króciec B,
  • wspólny wylot do instalacji – króciec AB.
• Regulowane są dwa kanały: A → AB oraz B → AB, przy czym całkowity przepływ przez króciec AB utrzymywany jest możliwie na stałym poziomie.
• Wartość kvs obejścia B → AB stanowi ok. 70% kvs toru regulacyjnego A → AB, co kompensuje opory przepływu wymiennika ciepła / grzejnika i stabilizuje sumaryczny przepływ objętościowy V̇100.
• Charakterystyka:
  • kanał regulacyjny A → AB (dla kvs ≤ 6,3 m³/h, w tym VMP45.10-0.25) – stałoprocentowa,
  • obejście B → AB – liniowe.

Kierunek ruchu trzpienia

• Chowanie trzpienia: tor A → AB otwiera się, tor B → AB zamyka się.
• Wysuwanie trzpienia: tor A → AB zamyka się, tor B → AB otwiera się.
• Takie sprzężenie zapewnia funkcję mieszania strumieni z króćców A i B przy zachowaniu stałego przepływu przez AB.

Sterowanie ręczne i sprężyna powrotna

• Zawór wyposażony jest w pokrętło sterowania ręcznego, umożliwiające ręczne ustawienie przepływu w kanale A → AB.
• Dla VMP45.10-0.25 (kvs < 10) pokrętło ręczne pozwala na otwarcie kanału A → AB do ok. 70%; obejście B jest wówczas częściowo zamknięte (do ok. 30%).
• Zawory zamykane są automatycznie przy pomocy sprężyny powrotnej, co zapewnia powrót do pozycji zamkniętej po usunięciu sygnału siłownika.

Współpraca z siłownikami

Zawór VMP45.10-0.25 przeznaczony jest do pracy z siłownikami elektromechanicznymi Siemens serii SSB.. i SSC... Dobór siłownika należy wykonać zgodnie z kartą katalogową (tabela „Przegląd siłowników”) oraz wymaganym sposobem sterowania:

• Siłowniki 3-stawne (ON/OFF / krokowe):
  • SSB31.. – 230 V AC, sygnał 3-stawny, czas przebiegu 150 s, siła 200 N, do zaworów o kvs ≤ 6,3 m³/h (w tym VMP45.10-0.25).
  • SSB81.. – 24 V AC, sygnał 3-stawny, czas przebiegu 150 s, siła 200 N, do zaworów o kvs ≤ 6,3 m³/h.
• Siłowniki modulacyjne (0...10 V DC):
  • SSB161.05HF – 24 V AC/DC, sygnał 0…10 V DC, czas przebiegu 12,5 s, do zaworów o kvs 0,25…6,3 m³/h; dla serii VMP45.. – do kvs 0,25…4,0 m³/h, więc model VMP45.10-0.25 mieści się w tym zakresie.
  • SSC161.05HF – 24 V AC/DC, sygnał 0…10 V DC, czas przebiegu 12,5 s, do zaworów o kvs 0,25…25 m³/h; dla VMP45.. – do kvs 0,25…4,0 m³/h.

Stosowanie siłowników innych producentów niż wskazane siłowniki Siemens skutkuje utratą gwarancji na zawór.

Wyposażenie dodatkowe i przyłącza

• Gwint przyłączy zaworu: G½B wg ISO 228/1 (zawór – gwint walcowy, do uszczelnień płaskich).
• Zestawy śrubunków gwintowanych ALG..2:
  • Do zaworu VMP45.10-0.25 przewidziano zestawy ALG132 (komplet 2 śrubunków: 2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie).
  • Zgodnie z kartą katalogową, do zaworów trójdrogowych z obejściem VMP45.. należy zamawiać po dwa komplety śrubunków ALG..2.
• Śrubunki zaciskowe SERTO typu SO 00021.. do rur (np. do DN10 – seria SO 00021-…-1/2") dostępne są u innych producentów (wg tabeli w karcie katalogowej).

Dane techniczne

• Model: VMP45.10-0.25
• Typ: zawór trójdrogowy z obejściem, mieszający
• Średnica nominalna DN: 10
• Przyłącza: G½B (zawór), G¾" (przyłącze siłownika)
• kvs A → AB: 0,25 m³/h
• kvs B → AB: 0,18 m³/h
• Sv: > 50
• Charakterystyka: A → AB – stałoprocentowa (dla kvs ≤ 6,3); B → AB – liniowa
• Poziom nieszczelności: 0…0,02% kvs (A → AB i B → AB) wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Media: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Materiały:
  • korpus – brąz CC491K,
  • trzpień – stal nierdzewna,
  • gniazdo, grzybek, dławnica – mosiądz,
  • uszczelnienie trzpienia – pierścienie EPDM.
• Wymiary (VMP45.10-0.25…1.6):
  • G – G½B,
  • L1 – ok. 60 mm,
  • L2 – ok. 30 mm,
  • K – ok. 40 mm,
  • H1 – ok. 44,9 mm,
  • H2 – ok. 54 mm,
  • H – > 200 mm (z uwzględnieniem siłownika – wg doboru),
  • masa – ok. 0,36 kg.
• Zgodność i normy:
  • Dyrektywa dla urządzeń ciśnieniowych PED 2014/68/EU, osprzęt ciśnieniowy, grupa płynów 2, bez oznaczania CE (art. 4, par. 3 – uznana praktyka inżynierska),
  • EAC – euroazjatycka zgodność,
  • Deklaracja środowiskowa produktu: CE1E4845en (zawiera m.in. dane dot. zgodności z RoHS, składu materiałowego, opakowania, wpływu na środowisko i utylizacji).

Montaż, uruchomienie i obsługa

• Zalecany jest montaż zaworu na przewodzie powrotnym, gdzie niższa temperatura medium korzystnie wpływa na trwałość uszczelnienia trzpienia.
• W celu zwiększenia niezawodności pracy przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Zawór i siłownik mogą być zmontowane bezpośrednio na rurociągu, bez specjalnych narzędzi i dodatkowych nastaw. Zawory dostarczane są z instrukcją montażu 4 319 9526 0.
• Uruchamianie zaworu jest dopuszczalne jedynie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Podczas prac serwisowych:
  • wyłączyć pompę i zasilanie elektryczne,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia,
  • w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło ręczne lub siłownik zostały prawidłowo zamontowane.
• Dławnica zaworu nie podlega wymianie – w razie nieszczelności należy wymienić cały zawór.

Bezpieczeństwo i utylizacja

• Z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części – zawory z napiętą sprężyną mogą rozbierać wyłącznie wykwalifikowane osoby.
• Urządzenia nie mogą być utylizowane jako odpady komunalne; sposób złomowania poszczególnych elementów może być uregulowany prawnie lub wynikać z wymagań ekologicznych.
• Należy przestrzegać wszystkich lokalnych i obowiązujących przepisów dotyczących utylizacji.

Podsumowanie

Siemens VMP45.10-0.25 to trójdrogowy zawór mieszający z obejściem DN10, PN16, przeznaczony do precyzyjnej regulacji małych przepływów w zamkniętych instalacjach grzewczych i chłodniczych. Stałoprocentowa charakterystyka kanału A → AB, zoptymalizowana wartość kvs obejścia, zintegrowana sprężyna powrotna, możliwość sterowania ręcznego oraz współpraca z siłownikami SSB.. i SSC.. czynią z niego nowoczesny i niezawodny element regulacyjny dla klimakonwektorów, nagrzewnic, chłodnic i strefowych obiegów HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do instalacji HVAC jako zawór trójdrogowy z obejściem do zastosowań mieszających. Dopuszczalny kierunek przepływu wyłącznie: A → AB oraz B → AB.
• Zawór VMP45.10-0.25 może być wykorzystywany tylko do zastosowań mieszających. Nie stosować go w innych konfiguracjach pracy niż przewidziane w dokumentacji producenta.
• Montaż i uruchomienie należy wykonywać zgodnie z instrukcją producenta oraz wyłącznie przez wykwalifikowany personel.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i napięcie zasilania, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby należy odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik zostały prawidłowo zamontowane.
• Z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Demontaż i rozbieranie zaworu może wykonywać tylko wykwalifikowany personel.
• Zawór zamykany jest automatycznie przy pomocy sprężyny powrotnej. Podczas montażu, regulacji i serwisu należy uwzględnić możliwość samoczynnego ruchu elementów.
• Pokrętło sterowania ręcznego pozwala na otwarcie kanału A → AB tylko do 70%, a obejście B → AB zamyka się do 30%.
• Urządzenie należy montować wyłącznie w dopuszczalnym położeniu montażowym zgodnym z dokumentacją producenta.
• Zalecany jest montaż zaworu na powrocie instalacji. Dla zwiększenia niezawodności działania przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Dopuszczalne media: woda grzewcza, woda lodowa oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Dopuszczalna temperatura czynnika: od 1 °C do 110 °C, krótkotrwale maksymalnie 120 °C.
• Ciśnienie nominalne PN16; dopuszczalne ciśnienie robocze 1600 kPa (16 bar). Nie przekraczać parametrów roboczych podanych przez producenta.
• Dławnica nie podlega wymianie. W razie nieszczelności należy wymienić cały zawór.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2; dla tego modelu nie przewidziano oznaczenia CE zgodnie z art. 4 ust. 3.
