VMP47.10-0.63 Zawór mieszający obejściem gwintowany z brązu, PN16, 1..110 [°C], skok 2,5 [mm], DN10, kvs 0.63 [m3/h]
Wystaw opinię o produkcie

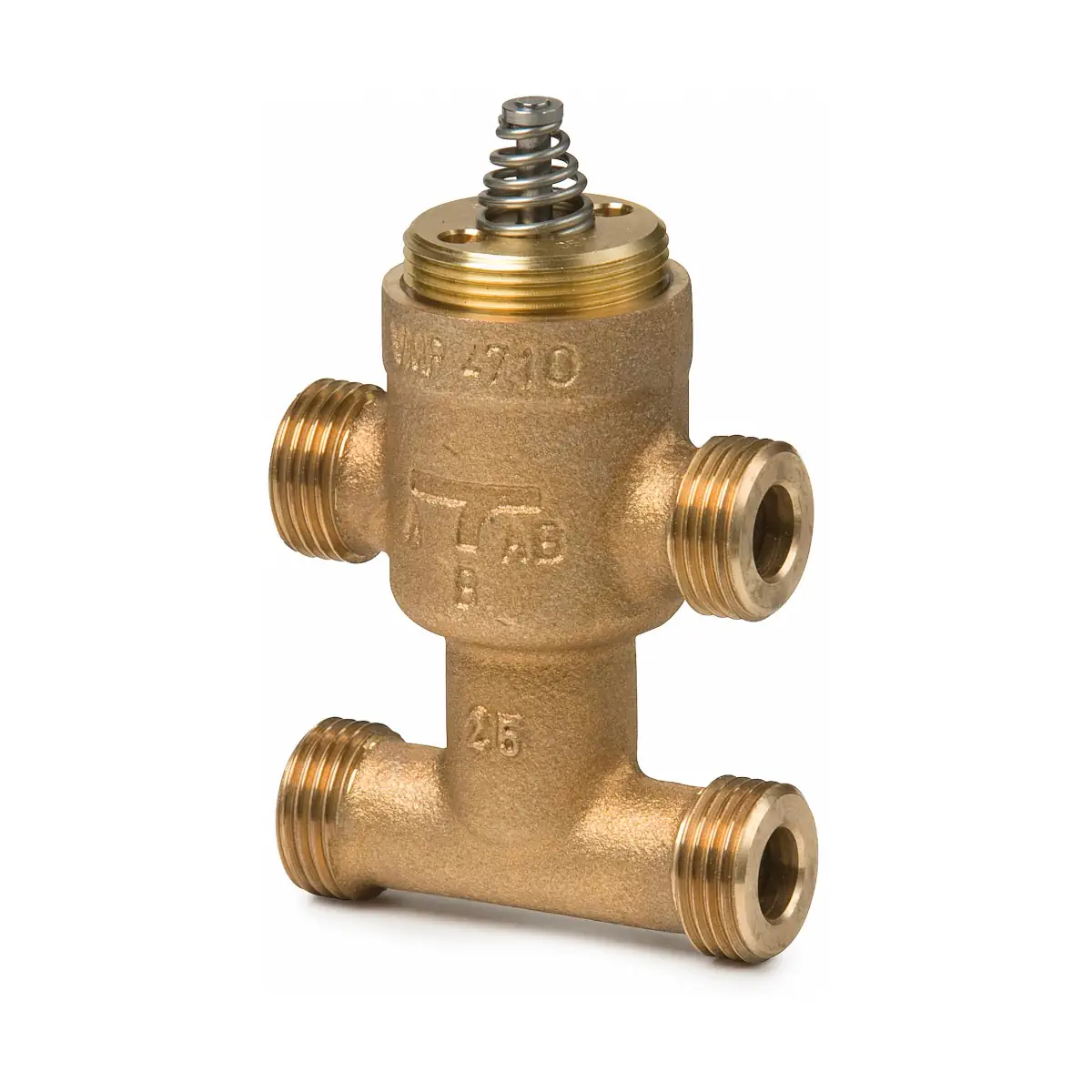

Siemens VMP47.10-0.63 to trójdrogowy zawór strefowy z obejściem (mieszający) do zamkniętych instalacji HVAC (woda grzewcza i lodowa). Wersja DN10 / PN16 z przyłączami G½B oferuje liniową regulację: kvs 0,63 m³/h w kanale A→AB oraz 0,44 m³/h w obejściu B→AB, co pomaga utrzymać stabilny przepływ w układzie. Korpus z brązu CC491K, uszczelnienia EPDM, pokrętło ręczne oraz gwint M30×1,5 do siłowników.
Kod produktu: VMP47.10-0.63
Paczkomat InPost - 17,00 zł
Odbiór osobisty - 0,00 zł
Opis
VMP47.10-0.63 to trójdrogowy zawór strefowy z obejściem serii Siemens Acvatix, o średnicy DN10 i ciśnieniu nominalnym PN16, przeznaczony do regulacji przepływu wody grzewczej i lodowej w zamkniętych instalacjach HVAC. Zawór posiada liniową charakterystykę w kanale regulacyjnym A → AB oraz w obejściu B → AB, korpus z brązu CC491K (Rg5) oraz zintegrowane pokrętło sterowania ręcznego, co zapewnia precyzyjną regulację i niezawodną pracę w typowych aplikacjach strefowych (klimakonwektory, nagrzewnice, chłodnice).
Najważniejsze cechy
- Producent: Siemens
- Seria: Acvatix
- Model: VMP47.10-0.63
- Typ zaworu: trójdrogowy zawór strefowy z obejściem (zawór mieszający)
- Ciśnienie nominalne: PN16 (dopuszczalne ciśnienie robocze 1600 kPa / 16 bar)
- Średnica nominalna: DN10
- Współczynniki kvs:
- kanał regulacyjny A → AB: kvs = 0,63 m³/h
- obejście B → AB: kvs = 0,44 m³/h (ok. 70% kvs kanału A → AB)
- Charakterystyka przepływu: liniowa (A → AB oraz B → AB)
- Nieszczelność: 0…0,05% wartości kvs wg DIN EN 1349 (kanał A → AB i obejście B → AB)
- Skok nominalny trzpienia: 2,5 mm
- Iloraz szerokości zakresów: Sv > 50 wg VDI 2173
- Medium: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (jakość wg VDI 2035)
- Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
- Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
- Trzpień: stal nierdzewna
- Gniazdo, grzybek, dławnica: mosiądz
- Uszczelnienie trzpienia: pierścienie EPDM, smarowane w sposób ciągły
- Przyłącza hydrauliczne zaworu: gwint zewnętrzny G½B wg ISO 228-1 do uszczelnień płaskich
- Przyłącze siłownika: gwint M30 × 1,5
- Sposób działania: zawór mieszający – dopuszczalny przepływ tylko w kierunkach A → AB i B → AB
- Sterowanie ręczne: wbudowane pokrętło sterowania ręcznego
- Siłowniki współpracujące: elektromechaniczne SFP.., SSF161.05HF oraz elektrotermiczne STP..65..
- Wymiary (bez siłownika):
- d: 10,5 mm
- H1: 46 mm
- H2: ≈ 49 mm
- K: 40 mm
- L1: 60 mm
- L2: 30 mm
- Masa: ok. 0,4 kg
Zastosowanie
Zawór VMP47.10-0.63 jest przeznaczony do pracy w zamkniętych instalacjach wodnych w systemach wentylacji, klimatyzacji i ogrzewania strefowego, w szczególności do:
- regulacji końcowych urządzeń przygotowania powietrza po stronie wody, takich jak:
- klimakonwektory indukcyjne i wentylatorowe,
- małe nagrzewnice lub chłodnice wtórne,
- instalacji 2-rurowych z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
- instalacji 4-rurowych z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
- stref grzewczych w obiegach zamkniętych:
- pojedyncze piętra budynku,
- apartamenty i pojedyncze pomieszczenia.
Dzięki wbudowanemu obejściu oraz zróżnicowanej wartości kvs w kanale regulacyjnym i obejściu, zawór VMP47.10-0.63 umożliwia stabilne hydraulicznie przełączanie między przepływem przez wymiennik a obejściem, utrzymując całkowite natężenie przepływu w instalacji na możliwie stałym poziomie.
Budowa i działanie
Budowa hydrauliczna
- Element regulujący przepływ w postaci dysku / grzybka, współpracujący z gniazdami w kanałach A → AB (kanał regulacyjny) oraz B → AB (obejście).
- Pierścień gniazda osadzony w kanale regulacyjnym A → AB, dodatkowe gniazdo w obejściu B → AB.
- Liniowa charakterystyka przepływu zarówno w kanale A → AB, jak i w obejściu B → AB.
- Wartość kvs obejścia B → AB (0,44 m³/h) stanowi ok. 70% kvs kanału regulacyjnego A → AB (0,63 m³/h), co kompensuje opory przepływu przez wymiennik ciepła lub grzejnik i pomaga utrzymać całkowite natężenie przepływu na zbliżonym poziomie.
- Pierścienie uszczelniające są smarowane w sposób ciągły, co zmniejsza zużycie i zwiększa trwałość zaworu.
- Stożkowe sprężyny powrotne pozwalają na kompaktową konstrukcję korpusu.
Praca z siłownikiem
- Zawór jest przystosowany do montażu siłowników z przyłączem M30 × 1,5 (np. SFP.., SSF161.05HF, STP..65..).
- Przepływ może odbywać się wyłącznie w kierunkach A → AB oraz B → AB; zawór może pracować tylko jako zawór mieszający, nie jest przeznaczony do funkcji rozdzielającej.
- Przy chowaniu trzpienia:
- kanał regulacyjny A → AB otwiera się,
- obejście B → AB zamyka się.
- Przy wysuwaniu trzpienia:
- kanał regulacyjny A → AB zamyka się,
- obejście B → AB otwiera się.
- Zintegrowane pokrętło sterowania ręcznego umożliwia ręczne otwieranie kanału A → AB; w przypadku zaworu trójdrogowego powoduje to równoczesne zamykanie obejścia B.
Dane techniczne
- Typ: zawór strefowy trójdrogowy z obejściem (mieszający)
- Model: VMP47.10-0.63
- DN: 10
- Ciśnienie nominalne: PN16 wg EN 1333
- Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
- Charakterystyka przepływu: liniowa (A → AB i B → AB)
- Współczynnik kvs A → AB: 0,63 m³/h
- Współczynnik kvs B → AB: 0,44 m³/h
- Nieszczelność (A → AB, B → AB): 0…0,05% kvs wg DIN EN 1349
- Skok nominalny trzpienia: 2,5 mm
- Iloraz szerokości zakresów: Sv > 50
- Dopuszczalne czynniki: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
- Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
- Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
- Trzpień: stal nierdzewna
- Gniazdo, grzybek, dławnica: mosiądz
- Uszczelnienie trzpienia: pierścienie EPDM
- Przyłącza gwintowane (zawór): G½B wg ISO 228-1 (do uszczelnień płaskich)
- Przyłącze siłownika: M30 × 1,5
- Zgodność z dyrektywą PED 2014/68/EU: osprzęt ciśnieniowy, grupa płynów 2, bez oznaczenia CE (art. 4, ust. 3)
- Zgodność środowiskowa: dostępna deklaracja środowiskowa produktu (EPD) dla serii V..P47..
- Wymiary (DN10, G½B):
- d: 10,5 mm
- H1: 46 mm
- H2: ≈ 49 mm
- K: 40 mm
- L1: 60 mm
- L2: 30 mm
- Masa zaworu: ok. 0,4 kg
Montaż i uruchomienie
- Zawór może być montowany bezpośrednio w instalacji i łączony z siłownikiem bez potrzeby stosowania specjalnych narzędzi ani dodatkowych nastaw.
- Należy przestrzegać właściwego kierunku przepływu zaznaczonego na korpusie – przepływ jest dopuszczalny jedynie w kierunkach A → AB i B → AB.
- Zawory trójdrogowe VMP47.. mogą być wykorzystywane wyłącznie do zastosowań mieszających.
- Aby zwiększyć niezawodność pracy, przed zaworem zaleca się montaż filtra zanieczyszczeń.
- Pierścień montażowy AL50 jest wymagany przy współpracy zaworu VMP47.10-0.63 z siłownikami serii SFP..; należy założyć pierścień AL50 na zawór przed montażem siłownika.
- Uruchomienie zaworu jest dopuszczalne wyłącznie z:
- założonym pokrętłem sterowania ręcznego lub
- prawidłowo zamontowanym siłownikiem.
- Kanał regulacyjny A → AB może być otwierany:
- elektrycznie – przez odpowiednio sterowany siłownik,
- ręcznie – za pomocą pokrętła; w zaworze trójdrogowym powoduje to jednoczesne zamykanie obejścia B.
- Zawór jest bezobsługowy; podczas eksploatacji nie są wymagane czynności serwisowe.
- Dławnica trzpienia nie podlega wymianie – w razie nieszczelności należy wymienić cały zawór.
- Podczas prac serwisowych przy zaworze / siłowniku należy:
- wyłączyć pompę i napięcie zasilające,
- zamknąć zawory odcinające,
- upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
- Podane parametry techniczne obowiązują przy stosowaniu wyłącznie siłowników wymienionych w dokumentacji (SFP.., SSF161.05HF, STP..65..); użycie siłowników innych producentów może skutkować utratą gwarancji.
Wyposażenie dodatkowe
- ALG132 – komplet śrubunków gwintowanych (2 szt.) do zaworów DN10 z gwintem G½B (nakrętki łączące, półśrubunki, uszczelki płaskie). Do zaworu VMP47.10-0.63 jako zaworu trójdrogowego z obejściem należy zamówić dwa komplety śrubunków ALG..2 odpowiedniej wielkości.
- AL50 – pierścień montażowy wymagany przy montażu siłowników serii SFP.. na zaworach strefowych V..P47..
Podsumowanie
Siemens VMP47.10-0.63 to kompaktowy, trójdrogowy zawór strefowy DN10, PN16 z liniową charakterystyką przepływu i kvs 0,63 m³/h (A → AB) / 0,44 m³/h (B → AB), zaprojektowany do pracy w strefowych instalacjach grzewczych i chłodniczych. Solidny korpus z brązu CC491K, precyzyjne uszczelnienie EPDM, wbudowane pokrętło sterowania ręcznego oraz możliwość współpracy z nowoczesnymi siłownikami serii SFP.., SSF161.05HF i STP..65.. sprawiają, że jest to niezawodne rozwiązanie do regulacji przepływu wody grzewczej i lodowej w aplikacjach HVAC, takich jak klimakonwektory, nagrzewnice i chłodnice strefowe.
Certyfikaty i ostrzeżenia bezpieczeństwa
- Zawór strefowy trójdrogowy z obejściem PN16 do instalacji wodnych w obiegach zamkniętych.
- Produkt nie jest przeznaczony do odpadów komunalnych. Utylizację należy przeprowadzać zgodnie z lokalnymi przepisami dotyczącymi złomowania i segregacji materiałów.
- Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2; zgodnie z dokumentacją producenta nie podlega oznakowaniu CE na podstawie art. 4 ust. 3.
- Montaż i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz przez wykwalifikowany personel.
- Dopuszczalne ciśnienie robocze wynosi maks. 1600 kPa (16 bar). Przekroczenie dopuszczalnych parametrów pracy może spowodować uszkodzenie instalacji lub nieszczelność.
- Dopuszczalna temperatura czynnika wynosi od 1 do 110°C, krótkotrwale maks. 120°C. Do stosowania wyłącznie z dopuszczonymi mediami: woda lodowa, woda grzewcza oraz woda z dodatkami przeciwzamarzaniowymi.
- Zawór może pracować wyłącznie przy właściwym kierunku przepływu: A → AB oraz B → AB. Nieprawidłowy kierunek montażu może spowodować nieprawidłowe działanie instalacji.
- Model VMP47.10-0.63 jest zaworem trójdrogowym z obejściem przeznaczonym wyłącznie do zastosowań mieszających.
- Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym, kompatybilnym siłownikiem wskazanym przez producenta.
- Przed pracami serwisowymi należy wyłączyć pompę, zamknąć zawory odcinające, zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia urządzenia. Jeżeli zawór współpracuje z siłownikiem, należy również odłączyć zasilanie elektryczne.
- Nie rozbierać zaworu. Z powodu napiętej sprężyny powrotnej rozbieranie może spowodować obrażenia wskutek szybko poruszających się części. Demontaż wewnętrzny może wykonywać wyłącznie wykwalifikowany personel.
- Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
- Dla zwiększenia niezawodności działania producent zaleca montaż filtra zanieczyszczeń przed zaworem.
- Produkt należy stosować wyłącznie z kompatybilnymi siłownikami wskazanymi w dokumentacji producenta; użycie siłowników innych producentów może powodować nieprawidłową pracę i utratę gwarancji.
