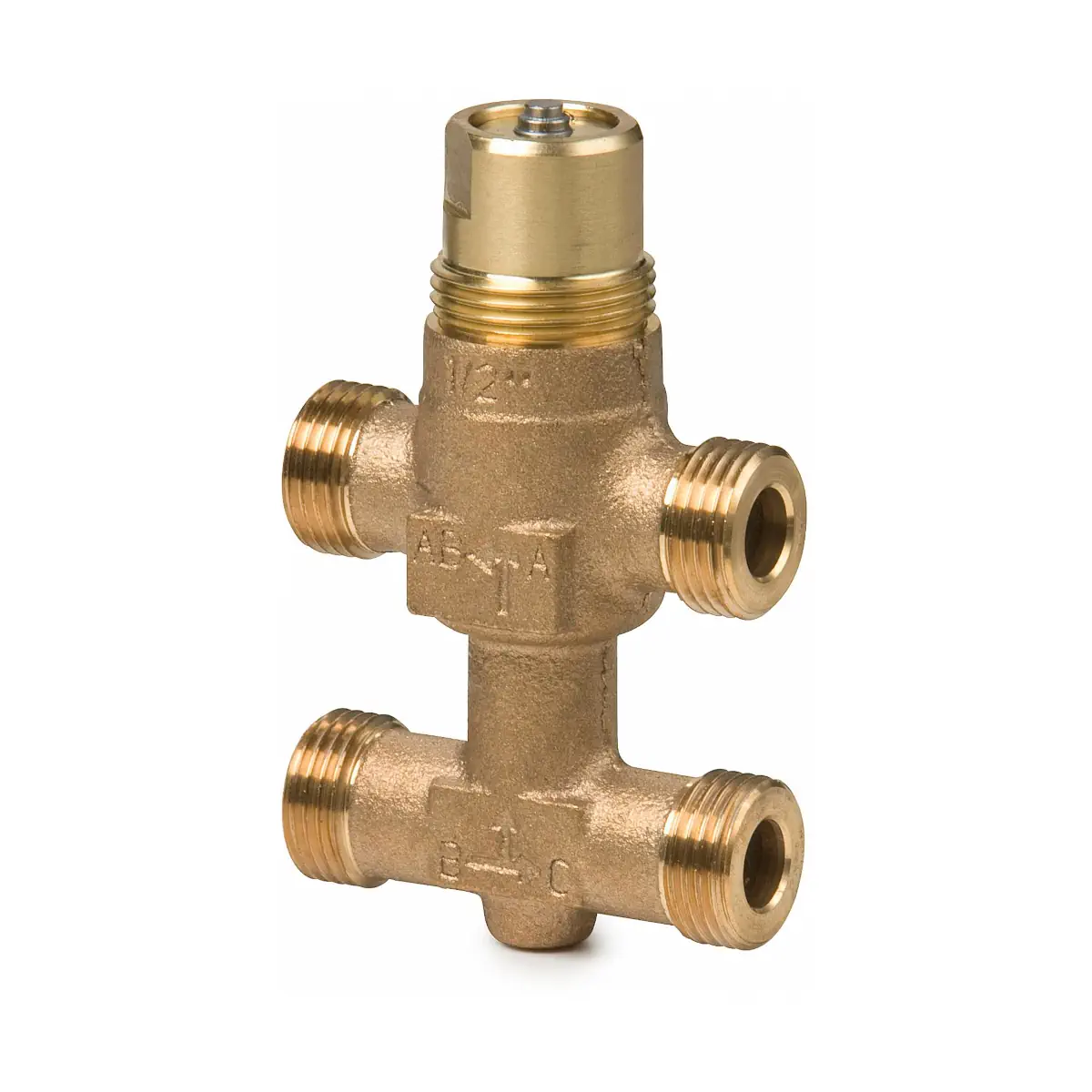

VMP45.10-0.4 Zawór trójdrogowy z obejściem gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN10, kvs 0.4 [m3/h]

VMP45.10-0.4 to trójdrogowy zawór mieszający z obejściem serii ACVATIX™ o średnicy DN10 i ciśnieniu nominalnym PN16, przeznaczony do regulacji przepływu wody grzewczej, lodowej oraz wody ze środkami przeciwzamarzaniowymi w zamkniętych obiegach instalacji HVAC. Zawór posiada korpus z brązu CC491K, przyłącza gwintowane G½B oraz kanał regulacyjny A→AB o kvs = 0,4 m³/h i obejście B→AB o kvs = 0,28 m³/h, co umożliwia stabilne mieszanie strumieni przy stałym natężeniu przepływu. Może współpracować z siłownikami elektromechanicznymi SSB.. firmy Siemens oraz posiada możliwość sterowania ręcznego.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VMP45.10-0.4
• Typ: zawór trójdrogowy z obejściem, do zastosowań mieszających
• Ciśnienie nominalne: PN16 (wg EN 1333)
• Średnica nominalna: DN10
• Przyłącza hydrauliczne: gwint zewnętrzny G½B wg ISO 228/1, do uszczelnień płaskich
• Wartość kvs (kanał A→AB): 0,4 m³/h
• Wartość kvs (obejście B→AB): 0,28 m³/h (ok. 70% wartości kvs kanału A→AB)
• Charakterystyka kanału A→AB: stałoprocentowa, ngl = 2,2 (dla kvs ≤ 6,3 m³/h)
• Charakterystyka obejścia B→AB: liniowa
• Poziom nieszczelności (A→AB, B→AB): 0…0,02% wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Materiał korpusu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Dopuszczalne medium: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Przyłącze siłownika: G¾"
• Sterowanie: za pomocą siłownika elektromechanicznego SSB.. lub ręcznie pokrętłem
• Maks. różnica ciśnień Δpmax (z siłownikami SSB..): 400 kPa (dla VMP45.10‑0.25…1.6)
• Masa: ok. 0,36 kg

Zastosowanie

Zawór VMP45.10-0.4 przeznaczony jest do regulacji przepływu wody po stronie instalacji wodnych systemów HVAC, szczególnie w małych obiegach i na końcówkach instalacji:

• w instalacjach wentylacyjnych i klimatyzacyjnych do regulacji końcowych urządzeń przygotowania powietrza po stronie wody w obiegach zamkniętych (np. klimakonwektory indukcyjne lub wentylatorowe, małe nagrzewnice, chłodnice wtórne),
• w instalacjach 2-rurowych z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• w instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i do chłodzenia,
• w instalacjach stref grzewczych z zamkniętym obiegiem – dla pojedynczych pięter budynku, apartamentów oraz pojedynczych pomieszczeń.

Funkcje i działanie

Trójdrogowy zawór mieszający z obejściem

• Zawór posiada trzy przyłącza: wlot A, wlot obejścia B oraz wylot AB.
• Może być wykorzystywany wyłącznie do zastosowań mieszających.
• Dopuszczalny kierunek przepływu to wyłącznie A→AB oraz B→AB.
• Regulowany jest przepływ w kanałach A→AB i B→AB, przy czym wylot AB stanowi wspólny, „stały” króciec wylotowy.

Praca z siłownikiem

• Ruch trzpienia w dół (chowanie trzpienia przez siłownik) powoduje otwieranie kanału A→AB i jednoczesne zamykanie obejścia B→AB.
• Ruch trzpienia w górę (wysuwanie trzpienia) powoduje zamykanie kanału A→AB i otwieranie obejścia B→AB.
• Wartość kvs obejścia B→AB (0,28 m³/h) stanowi ok. 70% wartości kvs kanału A→AB (0,4 m³/h), co kompensuje opory przepływu przez wymiennik ciepła lub grzejnik i pomaga utrzymać całkowite natężenie przepływu na możliwie stałym poziomie.

Charakterystyka regulacyjna i szczelność

• Kanał regulacyjny A→AB ma charakterystykę stałoprocentową (ngl = 2,2) dla zaworów o kvs ≤ 6,3 m³/h.
• Obejście B→AB posiada charakterystykę liniową.
• Poziom nieszczelności zarówno w kanale A→AB, jak i B→AB wynosi 0…0,02% wartości kvs wg DIN EN 1349.

Sterowanie ręczne i sprężyna powrotna

• Zawór jest wyposażony w pokrętło sterowania ręcznego (dostępne również jako część zamienna, nr 74 6760 273 0).
• Pokrętło umożliwia otwarcie kanału A→AB do ok. 70%, przy czym obejście B→AB zamyka się do ok. 30%.
• Zawory o kvs 10, 16 i 25 mogą być otwierane ręcznie całkowicie; w przypadku VMP45.10‑0.4 (kvs 0,4) maksymalny stopień otwarcia ręcznego kanału A→AB wynosi ok. 70%.
• Zawór zamykany jest automatycznie przy pomocy sprężyny powrotnej.
• Zawory serii V..P45.. (w tym VMP45.10-0.4) nie wymagają obsługi w trakcie eksploatacji.

Siłowniki i wyposażenie współpracujące

Kompatybilne siłowniki elektromechaniczne SSB..

Zawór VMP45.10-0.4 jest przeznaczony do współpracy z siłownikami elektromechanicznymi serii SSB.. firmy Siemens:

• SSB31.. – zasilanie AC 230 V, sterowanie 3‑stawne, czas przebiegu 150 s, siła nominalna 200 N, do zaworów o kvs ≤ 6,3 m³/h.
• SSB81.. – zasilanie AC 24 V, sterowanie 3‑stawne, czas przebiegu 150 s, siła nominalna 200 N, do zaworów o kvs ≤ 6,3 m³/h.
• SSB161.05HF – zasilanie AC/DC 24 V, sygnał sterujący 0…10 V DC, czas przebiegu 12,5 s; standardowo do zaworów o kvs 0,25…6,3 m³/h, a przy współpracy z zaworami VMP45.. w zakresie kvs 0,25…4,0 m³/h – obejmuje to model VMP45.10‑0.4.

Śrubunki i przyłącza

• Standardowe przyłącza zaworu: gwint zewnętrzny G½B wg ISO 228/1 do uszczelnień płaskich.
• Jako wyposażenie dodatkowe dostępne są zestawy śrubunków gwintowanych ALG..:
  • ALG132 – komplet 2 śrubunków do zaworów DN10 (G½B); dla zaworów trójdrogowych z obejściem VMP45.. należy zamawiać po dwa komplety śrubunków ALG..2.
• Możliwe jest zastosowanie śrubunków zaciskowych SERTO typu SO 00021.. (np. SO 00021‑12‑1/2", SO 00021‑14‑1/2", SO 00021‑15‑1/2") – dostępnych u innych producentów.

Dane techniczne

• Model: VMP45.10-0.4
• Typ zaworu: trójdrogowy z obejściem, mieszający
• Średnica nominalna: DN10
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Wartość kvs (A→AB): 0,4 m³/h (zimna woda 5…30 °C przy Δp = 100 kPa)
• Wartość kvs (B→AB): 0,28 m³/h
• Charakterystyka zaworu: A→AB – stałoprocentowa, ngl = 2,2; B→AB – liniowa
• Poziom nieszczelności: 0…0,02% wartości kvs (A→AB i B→AB) wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Dopuszczalne czynniki: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Korpus zaworu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Przyłącza zaworu: gwint zewnętrzny G½B wg ISO 228/1
• Przyłącze siłownika: G¾"
• Masa zaworu: ok. 0,36 kg
• Wymiary (DN10): H > 200 mm, H1 = 44,9 mm, H2 ≈ 54 mm, K = 40 mm, L1 = 60 mm, L2 = 30 mm
• Zgodność i normy: osprzęt ciśnieniowy wg PED 2014/68/EU (grupa płynów 2, bez oznaczenia CE – uznana praktyka inżynierska); zgodność EAC.
• Zgodność środowiskowa: deklaracja środowiskowa produktu zawiera dane dotyczące zgodnej środowiskowo konstrukcji i oceny, m.in. zgodność z RoHS, skład materiałów, opakowanie, wpływ na środowisko i utylizację.

Montaż i uruchomienie

• Zalecany jest montaż zaworu na przewodzie powrotnym, ze względu na niższą temperaturę medium, co korzystnie wpływa na trwałość uszczelnienia trzpienia.
• W celu zwiększenia niezawodności pracy przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Zawór z siłownikiem może być zmontowany bezpośrednio w instalacji; montaż nie wymaga specjalnych narzędzi ani dodatkowych nastaw.
• Zawory dostarczane są z instrukcją montażu.
• Zawór można uruchamiać wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.

Wskazówki serwisowe i bezpieczeństwo

• Podczas prac serwisowych przy zaworze/siłowniku należy wyłączyć pompę i napięcie zasilania, zamknąć zawory odcinające, upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• W razie potrzeby należy odłączyć przewody elektryczne od zacisków siłownika.
• Dławnica nie podlega wymianie – w przypadku nieszczelności wymienia się cały zawór.
• Ze względu na napiętą sprężynę powrotną rozbieranie zaworu może być niebezpieczne; takie prace mogą wykonywać wyłącznie wykwalifikowane osoby.
• Urządzenia nie powinny być utylizowane jako odpady komunalne – należy przestrzegać lokalnych przepisów dotyczących utylizacji.

Podsumowanie

Siemens VMP45.10-0.4 to trójdrogowy zawór mieszający z obejściem DN10, PN16, z korpusem z brązu CC491K, przeznaczony do pracy w zamkniętych obiegach wody grzewczej i chłodniczej. Wartości kvs 0,4 m³/h (A→AB) i 0,28 m³/h (B→AB), charakterystyka stałoprocentowa kanału regulacyjnego, liniowe obejście oraz bardzo niski poziom nieszczelności zapewniają stabilną regulację przepływu w małych obiegach. Możliwość współpracy z siłownikami serii SSB.. oraz sterowanie ręczne pokrętłem, w połączeniu z kompaktowymi wymiarami i zakresem temperatur medium 1…110 °C, czynią z modelu VMP45.10-0.4 odpowiedni wybór do klimakonwektorów, małych nagrzewnic, chłodnic i strefowych instalacji grzewczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór trójdrogowy z obejściem PN16 do zastosowań mieszających, model VMP45.10-0.4. Dopuszczalny kierunek przepływu wyłącznie A → AB oraz B → AB.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2, bez oznaczania CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie utylizować produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie, serwis i ewentualny demontaż wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Zawór należy stosować wyłącznie z dopuszczonymi czynnikami: woda grzewcza, woda lodowa oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Dopuszczalna temperatura czynnika wynosi od 1 do 110 °C, krótkotrwale maksymalnie 120 °C. Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar).
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Podczas sterowania ręcznego dla modelu VMP45.10-0.4 kanał A → AB może być otwierany w zakresie 0…100%, a obejście B → AB zamyka się w zakresie 70…0%.
• Zawór należy montować wyłącznie w dopuszczalnym położeniu montażowym pokazanym w dokumentacji producenta. Niedopuszczalne jest montowanie w pozycji odwróconej.
• Zalecany jest montaż zaworu na powrocie instalacji oraz zastosowanie filtra zanieczyszczeń przed zaworem w celu zwiększenia niezawodności działania.
• Podczas prac serwisowych należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik są prawidłowo zamontowane.
• Z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Rozbiórkę może wykonywać tylko wykwalifikowany personel.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Dane techniczne i bezpieczna współpraca obowiązują wyłącznie przy stosowaniu z siłownikami Siemens wymienionymi przez producenta jako kompatybilne dla tego modelu.
