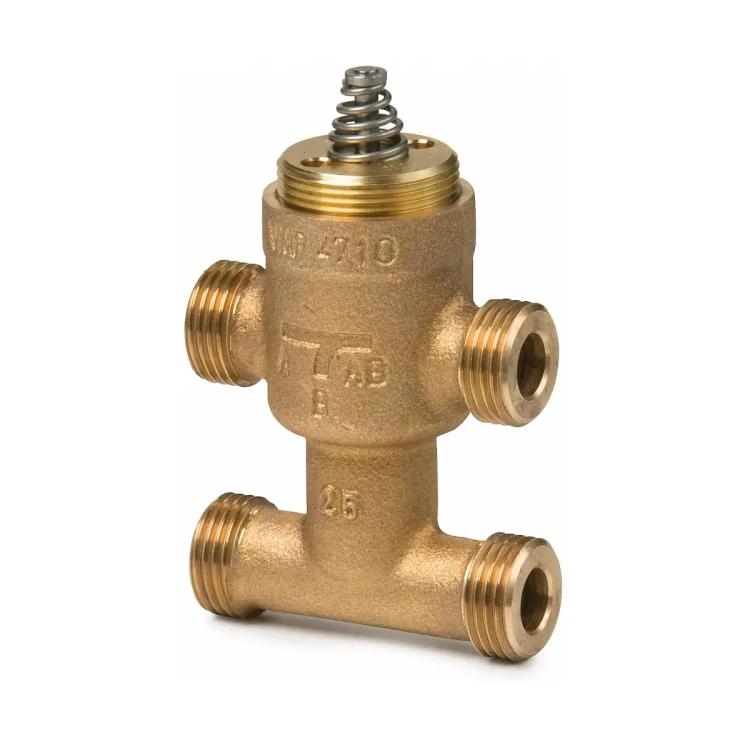

VMP47.10-0.25 Zawór mieszający obejściem gwintowany z brązu, PN16, 1..110 [°C], skok 2,5 [mm], DN10, kvs 0.25 [m3/h]

VMP47.10-0.25 to trójdrogowy zawór strefowy z obejściem z rodziny Acvatix™, przeznaczony do wodnych instalacji grzewczych i chłodniczych PN16. Zawór o średnicy DN10 i współczynniku przepływu kvs = 0,25 m³/h w kanale regulacyjnym A → AB oraz kvs = 0,18 m³/h w obejściu B → AB, z liniową charakterystyką i bardzo małą nieszczelnością, przeznaczony jest do zadań mieszających w strefowych obiegach zamkniętych HVAC. Korpus z brązu CC491K, przyłącza gwintowane G½B oraz współpraca z siłownikami elektromechanicznymi i elektrotermicznymi Siemens umożliwiają łatwą integrację z typowymi instalacjami wentylacji i klimatyzacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VMP47.10-0.25
• Typ: zawór strefowy trójdrogowy z obejściem, do zastosowań mieszających
• Średnica nominalna: DN10
• Ciśnienie nominalne: PN16 (dopuszczalne ciśnienie robocze do 1600 kPa / 16 bar)
• Współczynnik kvs (A → AB): 0,25 m³/h
• Współczynnik kvs obejścia (B → AB): 0,18 m³/h (≈ 70% kvs kanału A → AB)
• Charakterystyka przepływu: liniowa w kanale regulacyjnym A → AB i w obejściu B → AB
• Nieszczelność (A → AB, B → AB): 0…0,05% wartości kvs wg DIN EN 1349
• Skok nominalny: 2,5 mm
• Medium: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale do 120 °C
• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM, smarowane w sposób ciągły
• Przyłącze hydrauliczne: gwint zewnętrzny G½B wg ISO 228-1 (do uszczelnień płaskich)
• Przyłącze siłownika: gwint M30 x 1,5
• Siłowniki współpracujące: elektromechaniczne SFP.., SSF161.05HF oraz elektrotermiczne STP..65..
• Maks. różnica ciśnień z zalecanymi siłownikami (A → AB): do 400 kPa
• Sterowanie ręczne: pokrętło sterowania ręcznego na korpusie zaworu
• Waga: ok. 0,4 kg

Zastosowanie

Zawór VMP47.10-0.25 stosuje się w wodnych instalacjach HVAC w obiegach zamkniętych, w szczególności:

• w końcowych urządzeniach przygotowania powietrza po stronie wody, np. w klimakonwektorach indukcyjnych i wentylatorowych, małych nagrzewnicach i chłodnicach wtórnych,
• w instalacjach 2-rurowych z jednym wymiennikiem ciepła służącym do ogrzewania i chłodzenia,
• w instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• w strefowych instalacjach grzewczych w obiegach zamkniętych, np. dla pojedynczych pięter, mieszkań czy pomieszczeń.

Zawory trójdrogowe VMP47.. mogą być wykorzystywane wyłącznie do zastosowań mieszających. Dopuszczalny jest tylko kierunek przepływu A → AB oraz B → AB.

Funkcje i działanie

Praca mieszająca z obejściem

• Zawór posiada dwa wloty: A oraz B oraz jeden wylot AB.
• Kanał A → AB jest kanałem regulacyjnym (głównym), o kvs = 0,25 m³/h.
• Kanał obejściowy B → AB ma kvs = 0,18 m³/h, co stanowi ok. 70% kvs kanału A → AB – kompensuje to opory przepływu wymiennika ciepła, pomagając utrzymać całkowite natężenie przepływu na możliwie stałym poziomie.
• Trzpień zaworu steruje jednocześnie otwarciem kanału A → AB i obejścia B → AB:
  • Chowanie trzpienia: otwieranie kanału A → AB i jednoczesne przymykanie obejścia B → AB.
  • Wysuwanie trzpienia: zamykanie kanału A → AB i otwieranie obejścia B → AB.
• Charakterystyka przepływu w obu kanałach jest liniowa, co ułatwia projektowanie i regulację układu.

Parametry hydrauliczne

• kvs (A → AB) = 0,25 m³/h – nominalne natężenie przepływu zimnej wody (5…30 °C) przez całkowicie otwarty zawór przy spadku ciśnienia 100 kPa (1 bar).
• kvs (B → AB) = 0,18 m³/h – nominalne natężenie przepływu w obejściu przy spadku 100 kPa.
• Sv > 50 – wysoki iloraz szerokości zakresów (kvs / kvr) pozwala na precyzyjną regulację przy małych przepływach.
• Maksymalna różnica ciśnień w kanale regulacyjnym z siłownikami SSF161.05HF, SFP.. lub STP..65..: do 400 kPa.

Budowa

• Element regulacyjny: grzybek/dysk regulacyjny sterowany ruchem trzpienia.
• Gniazda:
  • pierścień gniazda w kanale regulacyjnym A → AB,
  • gniazdo wykonane w obejściu B → AB.
• Uszczelnienia: pierścienie EPDM smarowane w sposób ciągły.
• Sprężyny powrotne: stożkowe, umożliwiające kompaktową budowę zaworu.
• Pokrętło sterowania ręcznego: umożliwia ręczne otwieranie kanału regulacyjnego A → AB (przy zaworach trójdrogowych powoduje to jednoczesne zamykanie obejścia B).
• Korpus: brąz CC491K (Rg5, maks. 4% Pb) z gwintowanymi przyłączami G½B wg ISO 228-1.
• Trzpień: stal nierdzewna, współpracująca z siłownikiem przez gwintowane przyłącze M30 x 1,5.

Urządzenia współpracujące i sterowanie

Zawór VMP47.10-0.25 przeznaczony jest do współpracy z następującymi rodzinami siłowników firmy Siemens:

• Siłowniki elektromechaniczne SFP.. – zasilanie 230 V AC lub 24 V AC, sterowanie 2-stawne, siła nominalna 135 N.
• Siłownik elektromechaniczny SSF161.05HF – 24 V AC/DC, sterowanie sygnałem analogowym 0…10 V DC, czas przebiegu 12,5 s, siła nominalna 160 N.
• Siłowniki elektrotermiczne STP..65.. – 24 V AC/DC lub 230 V AC, sterowanie 2-stawne / PDM lub 0…10 V DC, czas przebiegu od 4,5 min (typy 2-stawne/PDM) lub 30 s/mm (typy z 0…10 V DC), siła nominalna 125 N.

Dla zastosowania siłowników z rodziny SFP.. wymagany jest pierścień montażowy AL50, który należy założyć na zawór przed montażem siłownika.

Dane techniczne

• Model: VMP47.10-0.25
• Typ zaworu: trójdrogowy strefowy z obejściem, do zastosowań mieszających
• Średnica nominalna: DN10
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Charakterystyka przepływu: liniowa (A → AB, B → AB)
• Nieszczelność (A → AB, B → AB): 0…0,05% kvs wg DIN EN 1349
• kvs (kanał regulacyjny A → AB): 0,25 m³/h
• kvs (obejście B → AB): 0,18 m³/h
• Skok nominalny: 2,5 mm
• Iloraz szerokości zakresów: Sv > 50 wg VDI 2173
• Dopuszczalne czynniki: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale do 120 °C
• Korpus zaworu: brąz CC491K (Rg5, maks. 4% Pb)
• Trzpień: stal nierdzewna
• Gniazdo / grzybek / dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Przyłącze hydrauliczne: gwint zewnętrzny G½B wg ISO 228-1
• Przyłącze siłownika: M30 x 1,5
• Zgodność: osprzęt ciśnieniowy PED 2014/68/EU, grupa płynów 2, zakres art. 1 p. 1, bez oznakowania CE (uznana praktyka inżynierska)
• Zgodność EAC: tak (Euroazjatycka zgodność)
• Masa: ok. 0,4 kg

Wymiary i przyłącza

• DN: 10
• Gwint przyłączeniowy: G½B (gwint zewnętrzny, walcowy, wg ISO 228-1)
• Średnica wewnętrzna przyłącza (d): 10,5 mm
• Wysokość korpusu (H1): 46 mm
• Wysokość całkowita do osi przyłącza (H2): ≈ 49 mm
• Długość korpusu (L1): 60 mm
• Długość króćca (L2): 30 mm
• Wymiar K (od osi do obejścia): 40 mm

Śrubunki i akcesoria przyłączeniowe

• Do podłączenia zaworu VMP47.10-0.25 do instalacji z rurami stalowymi z gwintem rurowym zaleca się zastosowanie:
  • dwóch kompletów śrubunków gwintowanych ALG132 lub ALG132B (2 x ALG132 / ALG132B na jeden zawór trójdrogowy z obejściem VMP47..).
• Śrubunki ALG132/ALG132B obejmują nakrętki łączące, półśrubunki i uszczelki płaskie.
• Śrubunki typu ALG..B (np. ALG132B) są przeznaczone do czynników o temperaturze do 100 °C.
• Pierścień montażowy AL50 stosuje się przy montażu siłowników z rodziny SFP...

Montaż i uruchomienie

• Przestrzegać właściwego kierunku przepływu – dopuszczalne wyłącznie kierunki A → AB oraz B → AB.
• Przed zaworem zaleca się zainstalować filtr zanieczyszczeń w celu zwiększenia niezawodności pracy układu.
• Zawór z siłownikiem może być montowany bezpośrednio na obiekcie; montaż nie wymaga specjalnych narzędzi ani dodatkowych nastaw mechanicznych zaworu.
• Przy współpracy z siłownikiem SFP.. konieczne jest założenie pierścienia montażowego AL50 na zawór przed osadzeniem siłownika.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Otwieranie kanału regulacyjnego A → AB (ręcznie lub przez siłownik) w zaworze trójdrogowym powoduje równoczesne zamykanie obejścia B → AB.
• Zawór nie wymaga okresowej obsługi; w przypadku nieszczelności dławnicy trzpienia należy wymienić cały zawór (dławnica nie podlega wymianie).

Podsumowanie

Siemens VMP47.10-0.25 to trójdrogowy zawór strefowy z obejściem DN10, o liniowej charakterystyce przepływu i współczynniku kvs 0,25 m³/h (A → AB) / 0,18 m³/h (B → AB), przeznaczony do mieszanego sterowania przepływem w małych obiegach wodnych HVAC. Korpus z brązu PN16, bardzo mała nieszczelność, możliwość współpracy z siłownikami elektromechanicznymi SFP.., SSF161.05HF oraz elektrotermicznymi STP..65.., a także kompaktowe wymiary i ręczne sterowanie pokrętłem sprawiają, że zawór ten dobrze sprawdza się w strefowej regulacji klimakonwektorów, nagrzewnic i chłodnic w instalacjach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: zawór strefowy trójdrogowy z obejściem Siemens Acvatix™ VMP47.10-0.25, PN16, DN10.
• Produkt jest elementem osprzętu ciśnieniowego przeznaczonym do pracy w instalacjach zamkniętych HVAC, wyłącznie do zastosowań mieszających.
• Dopuszczalne ciśnienie robocze: maks. 1600 kPa (16 bar). Nie przekraczać parametrów roboczych podanych przez producenta.
• Dopuszczalna temperatura czynnika: od 1 °C do 110 °C, krótkotrwale maks. 120 °C. Stosować wyłącznie z dopuszczonymi mediami: woda lodowa, woda grzewcza oraz woda z dodatkami przeciwzamarzaniowymi, zgodnie z zaleceniami producenta.
• Kierunek przepływu jest dopuszczalny wyłącznie zgodnie z oznaczeniem producenta: A → AB oraz B → AB. Nieprawidłowy kierunek montażu może spowodować nieprawidłowe działanie instalacji.
• Zawór może być uruchamiany tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Montaż i uruchomienie wykonywać zgodnie z instrukcją producenta. Przestrzegać dopuszczalnej pozycji montażu wskazanej w dokumentacji.
• Przed zaworem należy zainstalować filtr zanieczyszczeń w celu zwiększenia niezawodności działania i ograniczenia ryzyka uszkodzenia.
• Podczas montażu i eksploatacji należy stosować wyłącznie kompatybilne siłowniki wskazane przez producenta. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
• Podczas prac serwisowych należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Uwaga na gorące powierzchnie i gorący czynnik roboczy. Kontakt z elementami instalacji podczas pracy lub bezpośrednio po jej zatrzymaniu może spowodować oparzenia.
• Uwaga na elementy będące pod ciśnieniem. Demontaż lub serwis bez wcześniejszego odciążenia instalacji może spowodować wyciek medium i zagrożenie dla użytkownika.
• Z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Rozbiórkę może wykonywać wyłącznie wykwalifikowany personel.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację przeprowadzać zgodnie z lokalnymi przepisami dotyczącymi złomowania i gospodarki odpadami.
• Zgodnie z dokumentacją producenta produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2 i nie jest oznaczany znakiem CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
