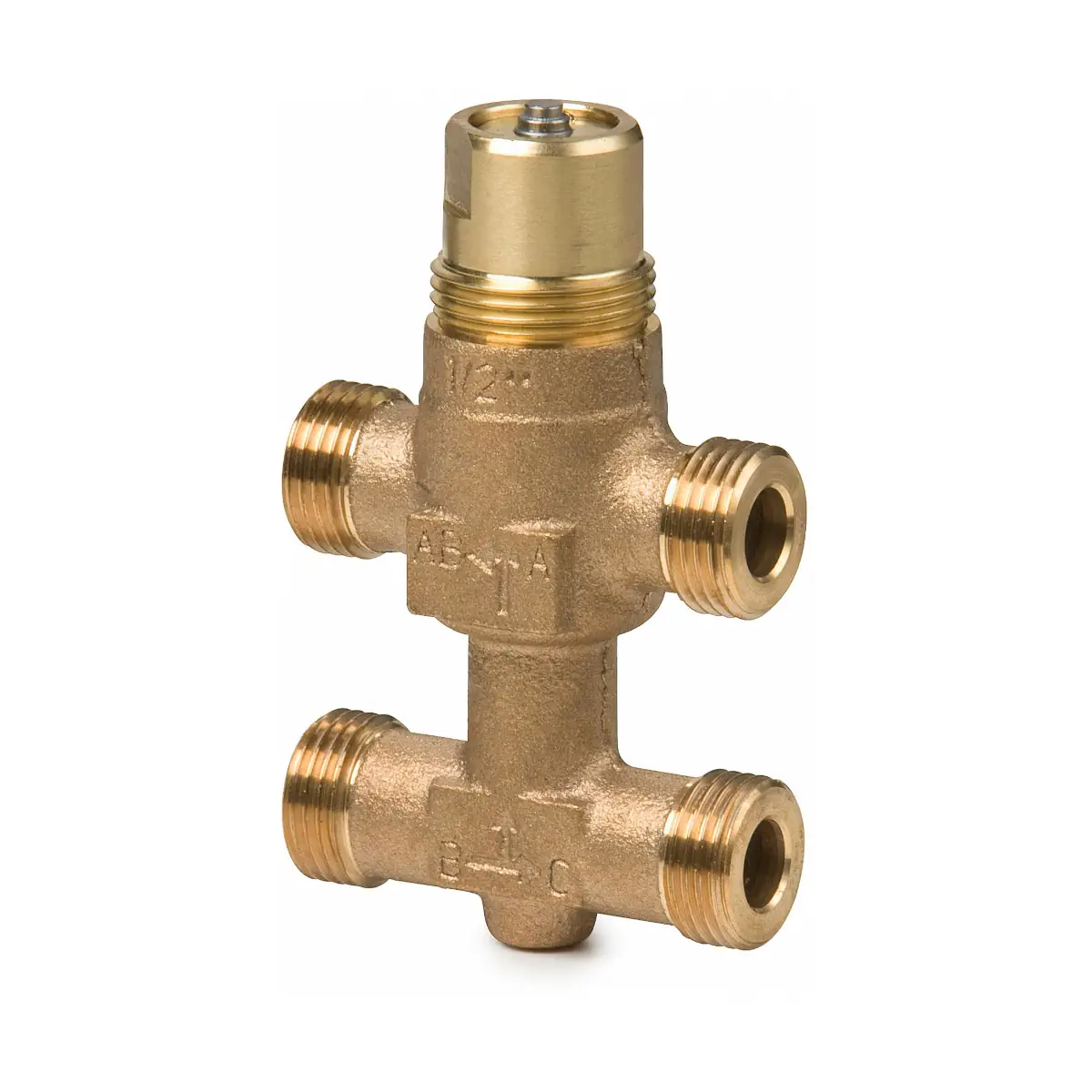

VMP45.10-0.63 Zawór trójdrogowy z obejściem gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN10, kvs 0.63 [m3/h]

VMP45.10-0.63 to kompaktowy zawór trójdrogowy z obejściem (mieszający) serii ACVATIX firmy Siemens, o średnicy nominalnej DN10 i współczynniku przepływu kvs = 0,63 m³/h w kanale regulacyjnym A → AB. Zawór przeznaczony jest do regulacji przepływu wody grzewczej lub chłodniczej w zamkniętych instalacjach HVAC, szczególnie w małych obiegach, takich jak klimakonwektory, nagrzewnice i chłodnice wtórne. Dzięki zintegrowanemu obejściu B oraz współpracy z siłownikami elektromechanicznymi SSB.. lub SSC.. zapewnia precyzyjne mieszanie medium i stabilne warunki pracy wymienników ciepła.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: VMP45.10-0.63
• Typ: zawór trójdrogowy z obejściem (mieszający) PN16
• Średnica nominalna: DN10
• Ciśnienie nominalne: PN16 (dopuszczalne ciśnienie robocze 1600 kPa)
• kvs kanału regulacyjnego A → AB: 0,63 m³/h
• kvs obejścia B → AB: 0,44 m³/h (ok. 70% kvs kanału A → AB)
• Iloraz szerokości zakresów: Sv > 50
• Charakterystyka przepływu A → AB (kvs ≤ 6,3): stałoprocentowa, ngl = 2,2 wg VDI/VDE 2173
• Charakterystyka obejścia B → AB: liniowa
• Skok nominalny trzpienia: 5,5 mm
• Poziom nieszczelności: 0…0,02% wartości kvs (A → AB i B → AB) wg DIN EN 1349
• Medium: woda grzewcza, woda lodowa, woda z dodatkiem środków przeciwzamarzaniowych (zalecana jakość wg VDI 2035)
• Zakres temperatur czynnika: 1…110 °C, krótkotrwale do 120 °C
• Przyłącza hydrauliczne: gwint zewnętrzny G½B wg ISO 228/1 do uszczelnień płaskich
• Przyłącze siłownika: gwint G¾"
• Materiał korpusu: brąz CC491K (Rg5)
• Materiał trzpienia: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Możliwość sterowania ręcznego za pomocą pokrętła
• Zamknięcie sprężynowe: automatyczne zamykanie zaworu przy pomocy sprężyny powrotnej
• Masa zaworu: ok. 0,36 kg

Zastosowanie

Zawór VMP45.10-0.63 jest przeznaczony do regulacji przepływu wody po stronie wodnej w zamkniętych obiegach instalacji HVAC, w szczególności w:

• końcowych urządzeniach przygotowania powietrza, takich jak klimakonwektory indukcyjne i wentylatorowe,
• małych nagrzewnicach i chłodnicach wtórnych,
• strefowych instalacjach grzewczych (pojedyncze piętra, mieszkania, pojedyncze pomieszczenia).

Zastosowanie w typowych układach:

• Instalacje 2-rurowe z jednym wymiennikiem do ogrzewania i chłodzenia,
• instalacje 4-rurowe z oddzielnymi wymiennikami do ogrzewania i chłodzenia.

Dzięki niewielkiemu kvs = 0,63 m³/h zawór VMP45.10-0.63 jest szczególnie odpowiedni do małych przepływów w precyzyjnych aplikacjach regulacyjnych, np. w pojedynczych klimakonwektorach lub małych pętlach grzewczych.

Budowa i zasada działania

• Typ zaworu: trójdrogowy z obejściem – zawór mieszający z dwoma wlotami (A i B) i jednym wylotem (AB).
• Kierunek przepływu: dopuszczalny wyłącznie w kierunkach A → AB oraz B → AB.
• Zastosowanie mieszające: zawory trójdrogowe VMP45.. mogą być wykorzystywane tylko jako zawory mieszające, nie jako rozdzielające.
• Regulowane przepływy:
  • kanał A → AB – przepływ regulowany (zmienny),
  • kanał B → AB – przepływ regulowany (zmienny),
  • odgałęzienie AB – wspólny wylot.
• Ruch trzpienia a przepływ:
  • przy chowaniu trzpienia otwiera się kanał A → AB, a zamyka kanał B → AB,
  • przy wysuwaniu trzpienia zamyka się A → AB, a otwiera B → AB.
• Charakterystyka regulacyjna: dla kvs = 0,63 m³/h kanał A → AB ma charakterystykę stałoprocentową (equal-percentage) z ngl = 2,2, co pozwala na dokładną regulację również przy małych otwarciach zaworu; obejście B → AB ma charakterystykę liniową.
• Kvs obejścia 70%: wartość kvs w obejściu B (0,44 m³/h) stanowi ok. 70% kvs kanału regulacyjnego A → AB (0,63 m³/h). Pozwala to kompensować opory przepływu przez wymiennik ciepła lub grzejnik i utrzymywać całkowite natężenie przepływu przy pełnym otwarciu na możliwie stałym poziomie.
• Niskie przecieki wewnętrzne: zarówno w kanale regulacyjnym, jak i w obejściu poziom nieszczelności zaworu mieści się w zakresie 0…0,02% kvs, co minimalizuje „przepuszczanie” medium w pozycji zamkniętej.
• Sprężyna powrotna: zawór wyposażony jest w sprężynę powrotną, która powoduje automatyczne zamknięcie po zwolnieniu sterowania.

Współpraca z siłownikami i dobór hydrauliczny

• Siłowniki współpracujące: zawór VMP45.10-0.63 jest przystosowany do pracy z elektromechanicznymi siłownikami Siemens serii SSB.. lub SSC...
• Zakres stosowania siłowników (wg kvs zaworu):
  • siłowniki SSB31.., SSB81.., SSB61.. – siła nominalna 200 N, do zaworów o kvs ≤ 6,3 m³/h,
  • siłowniki SSC31.., SSC81.., SSC61.. – siła nominalna 300 N, do zaworów o kvs ≥ 4 m³/h.
• Maksymalna różnica ciśnienia (∆pmax): dla zaworów VMP45.10-0.25 do VMP45.10-1.6, w tym VMP45.10-0.63, maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym z siłownikiem wynosi 400 kPa.
• Dobór hydrauliczny: wartość kvs = 0,63 m³/h definiuje przepływ objętościowy zimnej wody (5…30 °C) przez całkowicie otwarty zawór przy spadku ciśnienia 100 kPa (1 bar).
• Warunki gwarancji: podane dane techniczne obowiązują wyłącznie, gdy zawór współpracuje z siłownikami Siemens wymienionymi w dokumentacji. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.

Wyposażenie dodatkowe i przyłącza

• Przyłącza gwintowane: korpus zaworu ma gwinty zewnętrzne G½B wg ISO 228/1, przeznaczone do uszczelnień płaskich.
• Śrubunki gwintowane: jako wyposażenie dodatkowe dostępne są komplety śrubunków ALG..2. Do zaworów trójdrogowych z obejściem VMP45.. należy zamawiać dwa komplety śrubunków.
• Do modelu VMP45.10-0.63: zgodnie z tabelą doboru, stosuje się 2 × komplet ALG132 (z gwintem R od strony instalacji).
• Śrubunki zaciskowe: możliwe jest zastosowanie śrubunków zaciskowych SERTO typu SO 00021.. (dostępne u innych producentów), dobranych odpowiednio do średnicy przyłącza.

Montaż i uruchomienie

• Rekomendowane miejsce montażu: zalecany montaż zaworu na przewodzie powrotnym instalacji grzewczej ze względu na niższą temperaturę medium, co korzystnie wpływa na trwałość uszczelnienia trzpienia.
• Kierunek przepływu: konieczne jest przestrzeganie oznaczeń na korpusie – przepływ tylko w kierunkach A → AB i B → AB.
• Filtr zanieczyszczeń: przed zaworem zaleca się montaż filtra, aby zwiększyć niezawodność działania i trwałość zaworu.
• Montaż z siłownikiem: zawór i siłownik mogą być montowane bezpośrednio na instalacji, bez potrzeby stosowania specjalnych narzędzi ani dodatkowych nastaw. Przyłącze siłownika – gwint G¾".
• Orientacja montażowa: siłownik może być montowany w zakresie do ok. 90° od pozycji pionowej, zgodnie z rysunkiem w dokumentacji (nie montować siłownika poniżej osi zaworu).
• Uruchomienie: zawór może być uruchamiany wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Praca zaworu 3-drogowego z obejściem: otwieranie kanału A → AB powoduje jednoczesne przymykanie obejścia B, i odwrotnie – co umożliwia mieszanie strumieni oraz utrzymanie stabilnego przepływu przez wymiennik.

Sterowanie ręczne

• Pokrętło sterowania ręcznego umożliwia ręczne otwieranie kanału regulacyjnego A → AB.
• Przy sterowaniu ręcznym kanał A → AB może być otwarty do ok. 70%, a obejście B jest przymykane do ok. 30%. Ograniczenie pełnego otwarcia dotyczy zaworów o kvs mniejszym niż 10 m³/h, w tym modelu VMP45.10-0.63.
• Zawory zamykane są automatycznie przy pomocy sprężyny powrotnej po zwolnieniu sterowania.

Eksploatacja i konserwacja

• Obsługa: zawory V..P45.., w tym VMP45.10-0.63, nie wymagają okresowej obsługi.
• Prace serwisowe: przed rozpoczęciem jakichkolwiek prac należy:
  • wyłączyć pompę obiegową i napięcie zasilające siłownik,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia,
  • w razie potrzeby odłączyć przewody elektryczne od siłownika.
• Dławnica: uszczelnienie trzpienia (dławnica) nie podlega wymianie. W przypadku stwierdzenia nieszczelności należy wymienić cały zawór.
• Utylizacja: zawór nie może być utylizowany jako odpad komunalny; sposób złomowania poszczególnych elementów musi być zgodny z lokalnymi przepisami i wymaganiami ochrony środowiska.
• Bezpieczeństwo: z powodu napiętej sprężyny powrotnej rozbieranie zaworu może powodować zagrożenie obrażeniami; takie prace mogą wykonywać wyłącznie wykwalifikowane osoby.

Zgodność i materiały

• Dyrektywa dla urządzeń ciśnieniowych: PED 2014/68/EU, osprzęt ciśnieniowy, grupa płynów 2 (bez oznaczenia CE – uznana praktyka inżynierska).
• Zgodność EAC: Euroazjatycka zgodność.
• Korpus zaworu: brąz CC491K (Rg5).
• Trzpień: stal nierdzewna.
• Gniazdo, grzybek, dławnica: mosiądz.
• Uszczelnienie trzpienia: pierścienie EPDM.

Dane techniczne – podsumowanie

• Model: VMP45.10-0.63
• Typ zaworu: trójdrogowy z obejściem (mieszający)
• DN: 10
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• kvs A → AB: 0,63 m³/h
• kvs B → AB: 0,44 m³/h
• Sv: > 50
• Charakterystyka A → AB: stałoprocentowa (kvs ≤ 6,3 m³/h)
• Charakterystyka B → AB: liniowa
• Skok nominalny: 5,5 mm
• Zakres temperatur medium: 1…110 °C, krótkotrwale do 120 °C
• Medium: woda grzewcza / lodowa / z dodatkami przeciwzamarzaniowymi
• Przyłącza: gwint zewnętrzny G½B wg ISO 228/1
• Przyłącze siłownika: G¾"
• Siłowniki: SSB.. (200 N, kvs ≤ 6,3 m³/h), SSC.. (300 N, kvs ≥ 4 m³/h)
• Maks. ∆pmax z siłownikiem: 400 kPa
• Masa: ok. 0,36 kg
• Materiał korpusu: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna
• Gniazdo / grzybek / dławnica: mosiądz
• Uszczelnienie trzpienia: EPDM

Podsumowanie

Siemens VMP45.10-0.63 to precyzyjny zawór trójdrogowy z obejściem PN16 do małych przepływów (kvs 0,63 m³/h), przeznaczony do zastosowań mieszających w instalacjach HVAC. Korpus z brązu, wysoka szczelność, stałoprocentowa charakterystyka w kanale regulacyjnym A → AB, liniowa charakterystyka obejścia B → AB oraz zoptymalizowana wartość kvs obejścia (70% kvs kanału głównego) zapewniają stabilną, energooszczędną pracę wymienników ciepła. Możliwość współpracy z siłownikami elektromechanicznymi SSB.. lub SSC.. oraz wbudowana funkcja sterowania ręcznego sprawiają, że VMP45.10-0.63 stanowi nowoczesne, trwałe i uniwersalne rozwiązanie do precyzyjnej regulacji przepływu w strefowych systemach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór trójdrogowy z obejściem VMP45.10-0.63 jest elementem ciśnieniowym PN16, przeznaczonym do pracy w zamkniętych obiegach instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2, bez oznaczania CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie utylizować produktu jako odpady komunalne. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie, demontaż i serwis powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta.
• Dopuszczalny kierunek przepływu jest wyłącznie zgodny z oznaczeniami: A → AB oraz B → AB. Nie stosować zaworu w innym kierunku przepływu.
• Model VMP45.10-0.63 może być wykorzystywany wyłącznie do zastosowań mieszających.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Podczas montażu należy zachować dopuszczalne położenie robocze zgodnie z dokumentacją producenta; nie montować siłownika skierowanego pionowo w dół.
• Przed pracami serwisowymi należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Demontaż może wykonywać wyłącznie wykwalifikowany personel.
• Zawór zamykany jest automatycznie przy pomocy sprężyny powrotnej; podczas montażu i serwisu należy uwzględnić możliwość samoczynnego ruchu elementów.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Stosować wyłącznie z dopuszczonymi mediami: woda grzewcza, woda lodowa oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Przestrzegać dopuszczalnych parametrów pracy: ciśnienie robocze do 1600 kPa (16 bar), temperatura czynnika od 1 do 110°C, krótkotrwale do 120°C.
• Dla zwiększenia niezawodności działania producent zaleca montaż filtra zanieczyszczeń przed zaworem.
• Produkt należy stosować wyłącznie z kompatybilnymi siłownikami Siemens przewidzianymi dla tego modelu.
