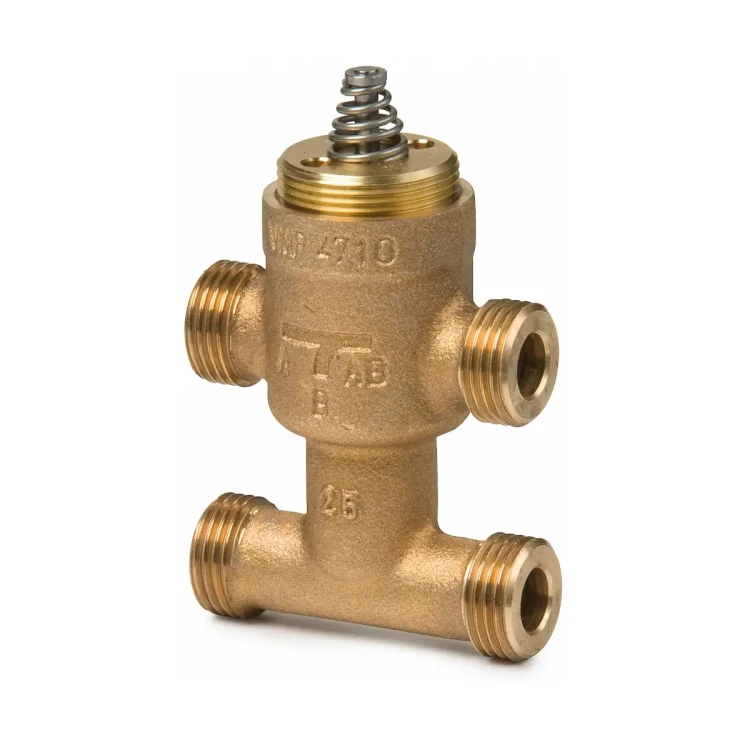

VMP47.15-2.5 Zawór mieszający obejściem gwintowany z brązu, PN16, 1..110 [°C], skok 2,5 [mm], DN15, kvs 2.5 [m3/h]

VMP47.15-2.5 to trójdrogowy zawór strefowy z obejściem firmy Siemens z serii Acvatix, o średnicy nominalnej DN15 i współczynniku przepływu kvs = 2,5 m³/h w kanale regulacyjnym A → AB. Zintegrowane obejście B → AB o kvs 1,75 m³/h (70% wartości kvs kanału głównego) zapewnia stabilny przepływ całkowity przy mieszaniu strumieni wody w strefowych obiegach grzewczych i chłodniczych. Zawór wykonany jest z brązu PN16 i może współpracować z siłownikami elektromechanicznymi SFP.., SSF161.05HF oraz elektrotermicznymi STP..65...

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix, zawory strefowe VMP47..
• Model: VMP47.15-2.5
• Rodzaj zaworu: trójdrogowy zawór strefowy z obejściem, do zastosowań mieszających
• Ciśnienie nominalne: PN16 (dopuszczalne ciśnienie robocze 1600 kPa / 16 bar)
• Średnica nominalna: DN15
• Współczynnik kvs (kanał A → AB): 2,5 m³/h
• Współczynnik kvs (obejście B → AB): 1,75 m³/h (70% kvs kanału A → AB)
• Charakterystyka przepływu: liniowa w kanałach A → AB i B → AB
• Nieszczelność wewnętrzna: 0…0,05% wartości kvs (A → AB i B → AB) wg DIN EN 1349
• Skok nominalny trzpienia: 2,5 mm
• Iloraz szerokości zakresów: Sv > 50 wg VDI 2173 (wysoka zdolność regulacyjna)
• Medium: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM, smarowane w sposób ciągły
• Przyłącza hydrauliczne: gwint G¾B wg ISO 228-1 do uszczelnień płaskich
• Przyłącze siłownika: gwint M30 x 1,5
• Wyposażenie standardowe: pokrętło sterowania ręcznego
• Zgodność: osprzęt ciśnieniowy dla grupy płynów 2 wg PED 2014/68/EU (uznana praktyka inżynierska, bez oznakowania CE), zgodność EAC
• Masa: ok. 0,48 kg

Zastosowanie

Zawór VMP47.15-2.5 przeznaczony jest do regulacji przepływu wody w zamkniętych instalacjach HVAC oraz strefowych układach grzewczych, m.in.:

• w instalacjach wentylacji i klimatyzacji – po stronie wody w końcowych urządzeniach przygotowania powietrza, takich jak klimakonwektory indukcyjne i wentylatorowe, małe nagrzewnice i chłodnice wtórne,
• w instalacjach 2-rurowych z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• w instalacjach 4-rurowych z oddzielnymi wymiennikami ciepła do ogrzewania i chłodzenia,
• w strefowych układach grzewczych w obiegach zamkniętych, np. dla pojedynczych pięter, mieszkań lub pojedynczych pomieszczeń.

Zawory trójdrogowe z obejściem VMP47.. mogą być wykorzystywane wyłącznie w zastosowaniach mieszających. Kierunek przepływu jest dopuszczalny tylko: A → AB oraz B → AB.

Budowa i zasada działania

• Zawór posiada trzy króćce: wlot A, obejście B oraz wylot wspólny AB.
• Element regulacyjny ma postać dysku / grzyba współpracującego z pierścieniem gniazda w kanale regulacyjnym A → AB; dodatkowe gniazdo wykonane jest w obejściu B → AB.
• Sprężyste, stożkowe sprężyny powrotne umożliwiają kompaktową budowę zaworu.
• Pierścienie uszczelniające trzpienia są smarowane w sposób ciągły, co zmniejsza zużycie i zapewnia szczelność w całym zakresie pracy.
• Przepływ w kanale A → AB oraz w obejściu B → AB ma charakterystykę liniową, co ułatwia przewidywalny dobór i regulację.
• Dzięki dobraniu kvs obejścia B → AB na poziomie 70% kvs kanału A → AB, opory przepływu przez wymiennik ciepła są kompensowane, a całkowite natężenie przepływu przy H100 utrzymywane jest na możliwie stałym poziomie.

Praca z siłownikiem

• Zawór współpracuje z siłownikami z przyłączem M30 x 1,5 (SFP.., SSF161.05HF, STP..65..).
• Ruch trzpienia realizowany przez siłownik powoduje przeciwbieżną zmianę przepływu w kanałach:
  • przy chowaniu trzpienia – kanał A → AB otwiera się, a obejście B → AB zamyka się,
  • przy wysuwaniu trzpienia – kanał A → AB zamyka się, a obejście B → AB otwiera się.
• Zawór nie jest przeznaczony do funkcji rozdzielającej – stosuje się go jako zawór mieszający, w którym strumienie z portów A i B są mieszane do portu AB.

Sterowanie ręczne

• Zawór dostarczany jest z pokrętłem sterowania ręcznego zamontowanym na trzpieniu.
• Podczas uruchamiania zawór może być obsługiwany wyłącznie:
  • z założonym pokrętłem sterowania ręcznego, lub
  • z prawidłowo zamontowanym siłownikiem.
• Ręczne obracanie pokrętła otwiera kanał regulacyjny A → AB; w zaworach trójdrogowych równocześnie powoduje to zamykanie obejścia B.

Współpraca z siłownikami

Zawór VMP47.15-2.5 może współpracować z następującymi siłownikami (siłowniki zamawiane są oddzielnie):

• Siłownik elektromechaniczny SSF161.05HF (oraz wycofywane typy SSP..):
  • napięcie zasilania: 24 V AC/DC,
  • sygnał sterujący: 0…10 V DC,
  • czas przebiegu: 12,5 s,
  • siła nominalna (dla serii): 160 N.
• Siłowniki elektromechaniczne SFP..:
  • SFP21/18 – 230 V AC, sygnał 2-stawny, czas przebiegu 10 s, siła 135 N,
  • SFP81/18 – 24 V AC, sygnał 2-stawny, czas przebiegu 10 s, siła 135 N.
• Siłowniki elektrotermiczne STP..65..:
  • STP121.65L10 / STP121.65L20 / STP121.65/00 – 24 V AC/DC, sygnał 2-stawny lub PDM, czas przebiegu ok. 4,5 min, siła 125 N,
  • STP321.65L10 / STP321.65L20 / STP321.65/00 – 230 V AC, sygnał 2-stawny,
  • STP161.65L10 – 24 V AC, sygnał 0…10 V DC, czas przebiegu 30 s/mm,
  • STP162.65L10 – 24 V AC/DC, sygnał 0…10 V DC.

Dla zaworu VMP47.15-2.5 maksymalne dopuszczalne różnice ciśnień w kanale regulacyjnym z siłownikiem wynoszą:

• z SSF161.05HF: Δpmax = 175 kPa, Δps = 175 kPa,
• z SFP..: Δpmax = 175 kPa, Δps = 175 kPa,
• ze STP..65..: Δpmax = 100 kPa, Δps = 100 kPa.

Dane techniczne

• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Charakterystyka przepływu: liniowa (A → AB, B → AB)
• Nieszczelność wewnętrzna: 0…0,05% kvs (A → AB i B → AB) wg DIN EN 1349
• Dopuszczalne czynniki: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Skok nominalny trzpienia: 2,5 mm
• Iloraz szerokości zakresów: Sv > 50 (kvs / kvr)
• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Przyłącza zaworu: G¾B wg ISO 228-1 (do uszczelnień płaskich)
• Przyłącza śrubunków gwintowanych: R/Rp.. wg ISO 7‑1, G.. wg ISO 228‑1
• Przyłącze siłownika: M30 x 1,5
• Masa zaworu VMP47.15-2.5: ok. 0,48 kg

Wymiary i montaż

• Długość korpusu (L1): 65 mm
• Rozstaw króćców (L2): 32,5 mm
• Wysokość do osi rurociągu (H1): 46 mm
• Wysokość całkowita korpusu (bez siłownika, H2): ok. 49 mm
• Wymiar K (od osi korpusu do obejścia): 40 mm
• Średnica wewnętrzna króćca (d): 14 mm
• Gwint przyłączeniowy króćców: G¾B wg ISO 228‑1

• Zawór należy montować z zachowaniem właściwego kierunku przepływu (A → AB, B → AB) zgodnie z oznaczeniami na korpusie.
• Dla zwiększenia niezawodności producent zaleca zainstalowanie filtra zanieczyszczeń przed zaworem.
• Zawór z siłownikiem może być zmontowany bezpośrednio na obiekcie, bez potrzeby stosowania specjalnych narzędzi i dodatkowych nastaw.

Akcesoria i przyłącza

• Śrubunki gwintowane ALG..2 / ALG..2B:
  • dwa komplety śrubunków (po 2 szt. w komplecie) są wymagane do podłączenia zaworu trójdrogowego z obejściem VMP47.. do rurociągów stalowych z gwintem rurowym,
  • dla modelu VMP47.15-2.5 stosuje się zestaw ALG142 (gwint zaworu G¾, gwint instalacji R½),
  • odmiany ALG..2B wykonane są z mosiądzu i przeznaczone do czynników o temperaturze do 100 °C.
• Pierścień montażowy AL50:
  • wymagany przy współpracy zaworu VMP47.15-2.5 z siłownikami serii SFP..,
  • pierścień AL50 należy założyć na zawór przed zamontowaniem siłownika.

Zawory, siłowniki oraz wyposażenie dodatkowe (śrubunki ALG.., pierścień AL50) są zamawiane i dostarczane oddzielnie.

Eksploatacja i konserwacja

• Zawory V..P47.., w tym VMP47.15-2.5, nie wymagają okresowej obsługi.
• Podczas prac serwisowych przy zaworze / siłowniku należy:
  • wyłączyć pompę i napięcie zasilające,
  • zamknąć zawory odcinające i upuścić ciśnienie z instalacji,
  • odczekać do całkowitego ostygnięcia instalacji,
  • w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik są prawidłowo zamontowane.
• Dławnica trzpienia nie podlega wymianie – w przypadku jej nieszczelności producent przewiduje wymianę całego zaworu.
• Zużyte urządzenia nie powinny być utylizowane jako odpady komunalne; należy przestrzegać lokalnych przepisów dotyczących utylizacji sprzętu technicznego.
• Gwarancja producenta obowiązuje przy stosowaniu zaworu wyłącznie z siłownikami wymienionymi w dokumentacji (SSF161.05HF, SFP.., STP..65..).

Podsumowanie

Siemens VMP47.15-2.5 to kompaktowy, trójdrogowy zawór strefowy z obejściem DN15, PN16 o liniowej charakterystyce i bardzo małej nieszczelności (≤ 0,05% kvs), zaprojektowany do precyzyjnego mieszania przepływów w strefowych obiegach grzewczych i chłodniczych. Korpus z brązu CC491K, wysoka zdolność regulacyjna (Sv > 50), obejście z kvs = 1,75 m³/h oraz możliwość współpracy z szeroką gamą siłowników elektromechanicznych i elektrotermicznych (SFP.., SSF161.05HF, STP..65..) czynią z tego zaworu nowoczesny element regulacyjny dla instalacji HVAC w budynkach mieszkalnych i komercyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do instalacji HVAC jako zawór trójdrogowy z obejściem PN16, wyłącznie do zastosowań mieszających.
• Zawór może być stosowany wyłącznie w zamkniętych obiegach z dopuszczonym medium: woda lodowa, woda grzewcza oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Dopuszczalne ciśnienie robocze wynosi maks. 1600 kPa (16 bar). Nie przekraczać parametrów znamionowych urządzenia.
• Dopuszczalna temperatura czynnika wynosi od 1 do 110 °C, krótkotrwale maks. 120 °C. Przekroczenie dopuszczalnej temperatury może spowodować uszkodzenie zaworu i zagrożenie dla instalacji.
• Kierunek przepływu jest dopuszczalny wyłącznie zgodnie z oznaczeniami producenta: tylko A → AB oraz B → AB. Nieprawidłowy montaż kierunku przepływu może spowodować nieprawidłowe działanie zaworu.
• Montaż i uruchomienie wykonywać wyłącznie zgodnie z instrukcją producenta. Zawór z siłownikiem należy montować tylko w dopuszczalnym położeniu montażowym wskazanym w dokumentacji.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności działania i ograniczenia ryzyka uszkodzenia.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• W przypadku współpracy z siłownikiem SFP wymagany jest pierścień montażowy AL50, który należy założyć na zawór przed montażem siłownika.
• Podczas prac serwisowych należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Ze względu na napiętą sprężynę powrotną rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Demontaż i rozbieranie mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Produkt należy stosować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację przeprowadzać zgodnie z lokalnymi i obowiązującymi przepisami.
• Produkt posiada zgodność EAC. Zgodnie z dokumentacją producenta zawór nie podlega oznakowaniu CE na podstawie PED 2014/68/EU, art. 4 ust. 3.
