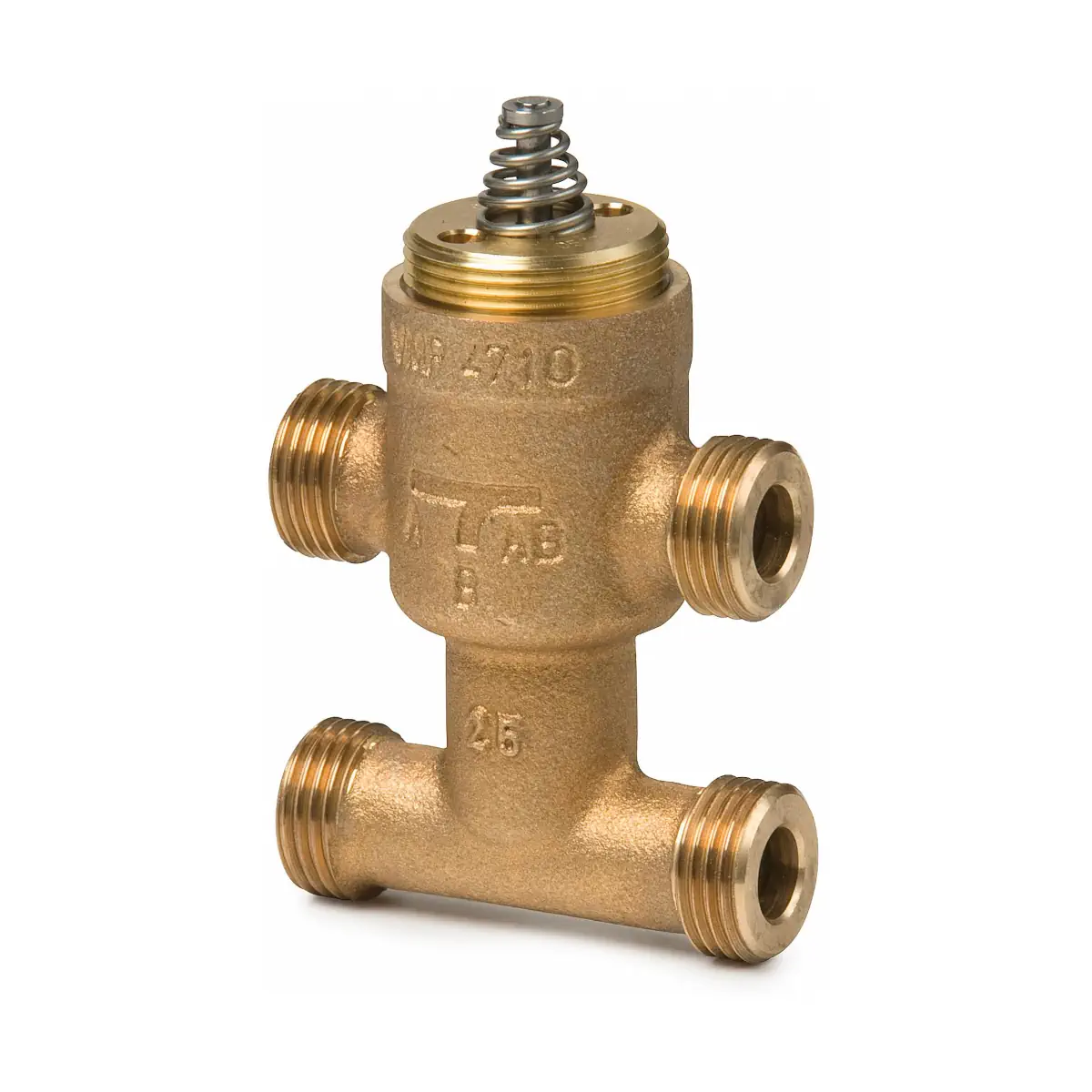

VMP47.10-1.6 Zawór mieszający obejściem gwintowany z brązu, PN16, 1..110 [°C], skok 2,5 [mm], DN10, kvs 1.6 [m3/h]

VMP47.10-1.6 to trójdrogowy zawór strefowy z obejściem serii Acvatix firmy Siemens, o ciśnieniu nominalnym PN16 i średnicy DN10, przeznaczony do regulacji przepływu wody grzewczej i chłodniczej w zamkniętych obiegach instalacji HVAC. Zawór ma liniową charakterystykę przepływu, korpus z brązu CC491K oraz zintegrowane pokrętło sterowania ręcznego, a do pracy automatycznej współpracuje z siłownikami elektromechanicznymi SFP.., SSF161.05HF oraz elektrotermicznymi STP..65...

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VMP47.10-1.6
• Typ: trójdrogowy zawór strefowy z obejściem, zawór mieszający
• Ciśnienie nominalne: PN16 (dopuszczalne ciśnienie robocze 1600 kPa / 16 bar)
• Średnica nominalna: DN10
• Charakterystyka przepływu: liniowa w kanałach A → AB i B → AB
• Współczynnik kvs (kanał regulacyjny A → AB): 1,6 m³/h
  Współczynnik kvs (obejście B → AB): 1,12 m³/h (ok. 70% kvs kanału A → AB)
• Nieszczelność (A → AB, B → AB): 0…0,05% wartości kvs wg EN 1349
• Iloraz szerokości zakresów: Sv > 50 wg VDI 2173
• Skok nominalny trzpienia: 2,5 mm
• Czynnik: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale do 120 °C
• Przyłącza hydrauliczne: gwint zewnętrzny G½B wg ISO 228‑1, do uszczelnień płaskich
• Przyłącze siłownika: gwint M30 × 1,5
• Materiał korpusu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM, smarowane w sposób ciągły
• Sterowanie ręczne: zintegrowane pokrętło sterowania ręcznego na korpusie zaworu
• Kompatybilne siłowniki: elektromechaniczne SFP.., SSF161.05HF oraz elektrotermiczne STP..65.. (montaż bezpośredni na gwincie M30 × 1,5)
• Masa: ok. 0,4 kg
• Wymiary (VMP47.10-1.6): H1 = 46 mm, H2 ≈ 49 mm, K = 40 mm, L1 = 60 mm, L2 = 30 mm, d (średnica gniazda) = 10,5 mm

Zastosowanie

Zawór VMP47.10-1.6 przeznaczony jest do regulacji przepływu w zamkniętych obiegach wodnych w instalacjach wentylacji, klimatyzacji i ogrzewania. Stosuje się go przede wszystkim w roli zaworu mieszającego z obejściem w strefach i na końcówkach instalacji, m.in. w:

• klimakonwektorach indukcyjnych i wentylatorowych,
• małych nagrzewnicach i chłodnicach wtórnych,
• strefach grzewczych pojedynczych pięter, mieszkań i pomieszczeń.

Zawór nadaje się do:

• instalacji 2‑rurowych z jednym wymiennikiem ciepła (ogrzewanie / chłodzenie) po stronie wody,
• instalacji 4‑rurowych z oddzielnymi wymiennikami do ogrzewania i chłodzenia, gdzie wymagane jest precyzyjne mieszanie strumieni wody.

Funkcje i działanie

Budowa i kanały przepływu

• Zawór posiada trzy króćce: dwa wloty A i B oraz wylot AB.
• Przepływ jest dopuszczalny wyłącznie w kierunkach A → AB i B → AB; zawór nie jest przeznaczony do pracy jako rozdzielający (AB → A / B).
• Kanał A → AB pełni rolę kanału regulacyjnego, natomiast B → AB stanowi obejście (bypass).
• Zawór pracuje jako mieszający: w zależności od położenia trzpienia zmienia się udział przepływu z króćca A i z obejścia B, przy wylocie AB.

Tryb mieszający z obejściem

• Przy ruchu trzpienia w jednym kierunku kanał A → AB otwiera się, a obejście B → AB zamyka się.
• Przy ruchu trzpienia w przeciwnym kierunku kanał A → AB zamyka się, a B → AB otwiera się.
• Wartość kvs w obejściu B → AB stanowi ok. 70% kvs kanału regulacyjnego A → AB (1,12 m³/h względem 1,6 m³/h), co pomaga kompensować opory przepływu wymiennika ciepła i utrzymywać możliwie stałe całkowite natężenie przepływu w obiegu.

Charakterystyka przepływu i szczelność

• Charakterystyka liniowa w obu kanałach (A → AB i B → AB) ułatwia precyzyjne sterowanie temperaturą i przepływem w strefie.
• Nieszczelność zaworu w położeniu zamkniętym wynosi 0…0,05% wartości kvs dla kanałów A → AB i B → AB, co minimalizuje niepożądane przepływy przy zamkniętym zaworze.
• Sv > 50 (iloraz szerokości zakresów kvs/kvr) zapewnia stabilną regulację również przy małych przepływach.
• kvs zdefiniowano jako nominalne natężenie przepływu zimnej wody (5…30 °C) przez całkowicie otwarty zawór przy spadku ciśnienia 100 kPa (1 bar).

Sterowanie ręczne i współpraca z siłownikiem

• Zawór jest standardowo wyposażony w pokrętło sterowania ręcznego, umożliwiające ręczne otwieranie i zamykanie kanału regulacyjnego A → AB (przy jednoczesnym przymykaniu lub otwieraniu obejścia B → AB w zaworze trójdrogowym).
• Do automatycznej regulacji zawór VMP47.10-1.6 może być wyposażony w siłownik:
  • SSF161.05HF – siłownik elektromechaniczny na 24 V AC/DC, sterowany sygnałem 0…10 V DC, do regulacji proporcjonalnej,
  • SFP.. – siłowniki elektromechaniczne na 230 V AC lub 24 V AC, z 2‑stawnym sterowaniem,
  • STP..65.. – siłowniki elektrotermiczne na 24 V AC/DC lub 230 V AC, dostępne w wersjach 2‑stawnych / PDM oraz 0…10 V DC.
• Siłownik montuje się bezpośrednio na przyłączu M30 × 1,5 zaworu. W przypadku zastosowania siłownika z serii SFP.. wymagany jest pierścień montażowy AL50, zakładany na zawór przed montażem siłownika.
• Zawór można uruchamiać wyłącznie z założonym pokrętłem ręcznym lub prawidłowo zamontowanym siłownikiem.

Montaż i uruchomienie

• Należy przestrzegać oznaczeń kierunku przepływu na korpusie zaworu – dozwolony jest jedynie przepływ A → AB oraz B → AB.
• Dla zwiększenia niezawodności zaleca się zastosowanie filtra zanieczyszczeń przed zaworem.
• Zawór i siłownik mogą być zmontowane w prosty sposób bezpośrednio na obiekcie, bez potrzeby stosowania specjalnych narzędzi i dodatkowych nastaw mechanicznych.
• Przy montażu siłownika SFP.. należy wcześniej założyć na zawór pierścień AL50, a następnie nasunąć i zamocować siłownik.
• Podczas uruchamiania kanał regulacyjny A → AB może być otwierany elektrycznie przez siłownik lub ręcznie za pomocą pokrętła; w zaworze trójdrogowym powoduje to odpowiednie zamykanie lub otwieranie obejścia B → AB.

Eksploatacja i konserwacja

• VMP47.10-1.6 jest zaworem bezobsługowym.
• Podczas prac serwisowych przy zaworze / siłowniku należy:
  • wyłączyć pompę obiegową i napięcie zasilające,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej ostygnięcia,
  • w razie potrzeby odłączyć przewody elektryczne od siłownika.
• Dławnica trzpienia nie podlega wymianie – w przypadku nieszczelności należy wymienić cały zawór.
• Z uwagi na obecność sprężyny powrotnej, rozbieranie zaworu może być niebezpieczne; takie prace może wykonywać jedynie wykwalifikowany personel.
• Zastosowanie siłowników innych producentów niż wymienione w dokumentacji może skutkować utratą gwarancji.

Akcesoria przyłączeniowe

• Do podłączenia hydraulicznego zaworu VMP47.10-1.6 do instalacji rurowej z gwintem rurowym można stosować śrubunki gwintowane ALG132 (zestaw 2 szt. – nakrętka, półśrubunek i uszczelka płaska). Dla zaworu trójdrogowego z obejściem wymagane są dwa komplety śrubunków ALG132 na jeden zawór.
• Do współpracy z siłownikami serii SFP.. wymagany jest pierścień montażowy AL50.
• Jako część zamienną dostępny jest kołpak ochronny ALQ1 (30 × 1,5) o numerze katalogowym S55845‑Z182 (opakowanie zbiorcze 10 szt.).

Dane techniczne – podsumowanie (VMP47.10-1.6)

• Typ zaworu: trójdrogowy zawór strefowy z obejściem, mieszający
• Ciśnienie nominalne: PN16 (EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• DN: 10
• Gwint przyłączy: G½B (gwint zewnętrzny, walcowy, wg ISO 228‑1)
• Przyłącze siłownika: M30 × 1,5
• Skok nominalny trzpienia: 2,5 mm
• Charakterystyka: liniowa (A → AB, B → AB)
• kvs (A → AB): 1,6 m³/h
• kvs (B → AB): 1,12 m³/h
• Nieszczelność: 0…0,05% kvs (A → AB i B → AB)
• Sv: > 50
• Czynnik: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale do 120 °C
• Korpus: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM, smarowane ciągle
• Masa zaworu: ok. 0,4 kg
• Zgodność z dyrektywą PED 2014/68/EU: osprzęt ciśnieniowy dla grupy płynów 2; produkt zgodny z uznaną praktyką inżynierską (bez oznakowania CE).

Podsumowanie

Siemens VMP47.10-1.6 to kompaktowy, precyzyjny zawór trójdrogowy z obejściem PN16 o kvs 1,6 m³/h (A → AB) i liniowej charakterystyce, przeznaczony do strefowej regulacji przepływu wody w instalacjach HVAC. Korpus z brązu, bardzo mała nieszczelność, szeroki zakres temperatur czynnika, możliwość ręcznej obsługi oraz współpraca z siłownikami elektromechanicznymi i elektrotermicznymi Siemens czynią z niego niezawodny element układów regulacji w klimakonwektorach, nagrzewnicach, chłodnicach i strefach grzewczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: zawór strefowy trójdrogowy z obejściem Siemens Acvatix VMP47.10-1.6, PN16, DN10.
• Zawór przeznaczony jest do stosowania wyłącznie w instalacjach zamkniętych, jako zawór mieszający, zgodnie z dokumentacją producenta.
• Dopuszczalny kierunek przepływu tylko: A → AB oraz B → AB. Nie stosować w innym kierunku przepływu.
• Zawór trójdrogowy VMP47.10-1.6 może być wykorzystywany wyłącznie do zastosowań mieszających.
• Montaż należy wykonywać zgodnie z instrukcją producenta oraz z zachowaniem dopuszczalnego położenia montażowego.
• Przed zaworem powinien być zainstalowany filtr zanieczyszczeń w celu zwiększenia niezawodności działania.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Zawór należy stosować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
• W przypadku współpracy zaworu VMP47.10-1.6 z siłownikiem SFP wymagany jest pierścień montażowy AL50, który należy założyć na zawór przed montażem siłownika.
• Dopuszczalne czynniki: woda lodowa, woda grzewcza oraz woda z dodatkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura czynnika: od 1 do 110 °C, krótkotrwale maks. 120 °C.
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar), ciśnienie nominalne PN16.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• W razie potrzeby przed serwisem należy odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik zostały prawidłowo zamontowane.
• Dławnica nie podlega wymianie. W razie nieszczelności należy wymienić cały zawór.
• Nie rozbierać zaworu samodzielnie. Z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Rozbiórkę może wykonywać wyłącznie wykwalifikowany personel.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2, bez oznaczania CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Produkt posiada zgodność EAC.
