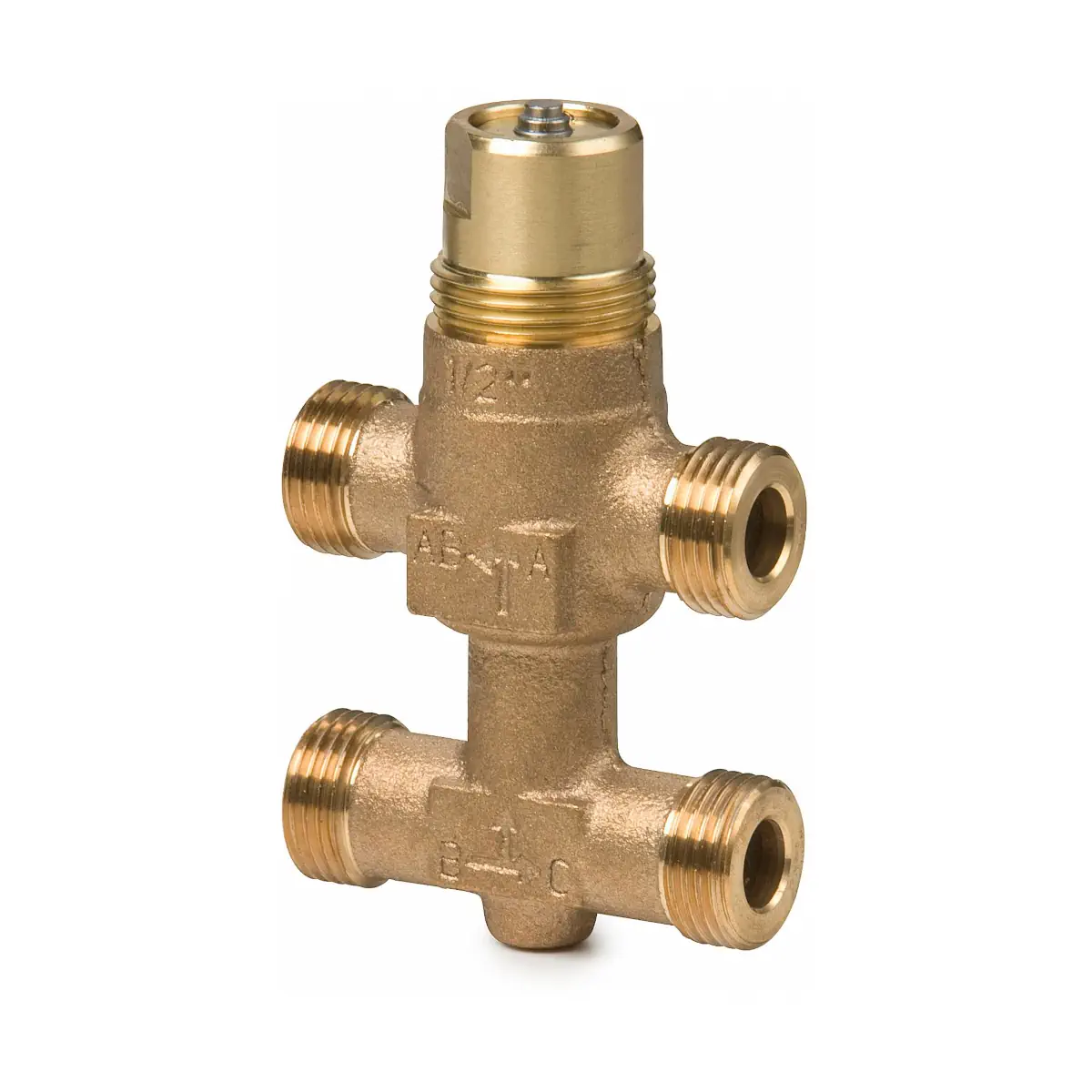

VMP45.10-1 Zawór trójdrogowy z obejściem gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN10, kvs 1 [m3/h]

VMP45.10-1 to kompaktowy zawór trójdrogowy z obejściem serii ACVATIX™, o średnicy nominalnej DN10 i ciśnieniu znamionowym PN16, przeznaczony do pracy w instalacjach wodnych HVAC. Zawór wykonany jest z brązu CC491K (Rg5), posiada gwintowane przyłącza G½B oraz umożliwia sterowanie ręczne i współpracę z siłownikami elektromechanicznymi Siemens serii SSB... Dzięki wbudowanemu obejściu i odpowiednio dobranym wartościom kvs zapewnia stabilne natężenie przepływu w obiegu przy zmiennym obciążeniu wymiennika ciepła.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VMP45.10-1
• Typ: zawór trójdrogowy z obejściem, mieszający, do instalacji wodnych
• Ciśnienie nominalne: PN16 wg EN 1333
• Średnica nominalna DN: 10
• Przyłącza hydrauliczne: gwint zewnętrzny G½B wg ISO 228/1 (do uszczelnień płaskich)
• Przyłącze siłownika: gwint G¾"
• kvs kanału regulacyjnego A → AB: 1,0 m³/h (zimna woda 5…30°C, Δp = 100 kPa)
• kvs obejścia B → AB: 0,70 m³/h (≈ 70% kvs kanału A → AB)
• Iloraz szerokości zakresów Sv: > 50
• Skok nominalny trzpienia: 5,5 mm
• Charakterystyka przepływu kanału A → AB (kvs ≤ 6,3): stałoprocentowa, ngl = 2,2 wg VDI/VDE 2173
• Charakterystyka obejścia B → AB: liniowa
• Poziom nieszczelności A → AB / B → AB: 0…0,02% wartości kvs wg DIN EN 1349
• Dopuszczalne czynniki: woda grzewcza, woda lodowa, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Temperatura czynnika: 1…110°C, krótkotrwale maks. 120°C
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Możliwość sterowania ręcznego: pokrętło sterowania ręcznego w standardzie
• Automatyczne zamykanie: zawór zamykany sprężyną powrotną
• Korpus: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Masa zaworu: ok. 0,36 kg

Zastosowanie

Zawór VMP45.10-1 przeznaczony jest do precyzyjnej regulacji przepływu wody grzewczej lub chłodniczej w zamkniętych obiegach instalacji HVAC, w szczególności:

• końcowe urządzenia przygotowania powietrza po stronie wody, takie jak:
  • klimakonwektory indukcyjne i wentylatorowe,
  • małe nagrzewnice i chłodnice wtórne,
• instalacje 2-rurowe z jednym wymiennikiem do ogrzewania i chłodzenia,
• instalacje 4-rurowe z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• strefowe instalacje grzewcze z zamkniętym obiegiem:
  • pojedyncze piętra budynku,
  • apartamenty,
  • pojedyncze pomieszczenia.

Zawór trójdrogowy z obejściem VMP45.10-1 stosowany jest wyłącznie jako zawór mieszający w obiegu wodnym.

Budowa i zasada działania

VMP45.10-1 jest zaworem trójdrogowym z obejściem, z kanałem regulacyjnym A → AB oraz obejściem B → AB. Dopuszczalny kierunek przepływu określono wyłącznie jako A → AB i B → AB.

• Kanał A → AB – główny kanał regulacyjny prowadzący przez wymiennik ciepła (np. nagrzewnicę lub chłodnicę); otwieranie kanału A → AB powoduje zwiększanie przepływu przez wymiennik.
• Obejście B → AB – kanał obejściowy, którego otwarcie jest przeciwne do stopnia otwarcia kanału A → AB; przy otwieraniu A → AB obejście B → AB jest przymykane i odwrotnie.
• Sprężyna powrotna zapewnia automatyczne zamknięcie zaworu po zwolnieniu sterowania.

Zawór może być otwierany kanałem A → AB zarówno siłownikiem elektrycznym, jak i ręcznie. W przypadku zaworów trójdrogowych otwarcie kanału A → AB powoduje jednoczesne zamykanie obejścia B → AB.

Sterowanie ręczne

• Pokrętło sterowania ręcznego umożliwia otwarcie kanału A → AB do ok. 70%, przy czym obejście B → AB zamykane jest do ok. 30%.
• W przypadku zaworów o kvs 10, 16 i 25 możliwe jest pełne otwarcie kanału A → AB i całkowite zamknięcie obejścia; dla modelu VMP45.10-1 (kvs 1,0) obowiązuje ograniczenie 70% / 30%.
• Zawór można uruchamiać wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.

Charakterystyka przepływu

• Kanał A → AB (kvs 1,0 m³/h): charakterystyka stałoprocentowa (ngl = 2,2 wg VDI/VDE 2173) zapewnia dobrą regulacyjność w szerokim zakresie obciążeń.
• Obejście B → AB (kvs 0,70 m³/h): charakterystyka liniowa.
• W zaworach V..45.10-0.25 do V..45.25-6.3 wartość kvs obejścia B stanowi ok. 70% kvs kanału regulacyjnego A → AB – dla VMP45.10-1 jest to 0,70 m³/h względem 1,0 m³/h.
• Taka proporcja kvs kompensuje straty ciśnienia na wymienniku ciepła lub grzejniku, utrzymując całkowite natężenie przepływu V̇100 na możliwie stałym poziomie w zakresie regulacji.

Współpraca z siłownikami i akcesoria

Siłowniki

Zawór VMP45.10-1 przystosowany jest do współpracy z siłownikami elektromechanicznymi Siemens serii SSB.. o sile 200 N, przeznaczonymi do zaworów o kvs ≤ 6,3 m³/h.

• SSB31.. – AC 230 V, sterowanie 3-stawne, czas przebiegu 150 s, 200 N
• SSB81.. – AC 24 V, sterowanie 3-stawne, czas przebiegu 150 s, 200 N
• SSB61.. – AC/DC 24 V, sterowanie analogowe 0…10 V DC, czas przebiegu 75 s, 200 N

Szczegółowe dane siłowników znajdują się w odpowiednich kartach katalogowych serii SSB.. (N4891). Zastosowanie siłowników innych producentów nie jest objęte gwarancją Siemens.

Śrubunki przyłączeniowe

• Przyłącza zaworu: G½B wg ISO 228/1, do współpracy z płaskimi uszczelkami.
• Do podłączenia zaworu VMP45.10-1 przewidziano zestawy śrubunków gwintowanych:
  • dla zaworów VMP45.10-0.25 do 1.6: wymagane są 2 komplety śrubunków ALG132,
  • zestaw ALG..2 zawiera 2 półśrubunki, 2 nakrętki łączące i 2 uszczelki płaskie.
• Dostępne są także śrubunki zaciskowe innych producentów, np. SERTO SO 00021..

Dane techniczne

• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Średnica nominalna: DN10
• Przyłącza hydrauliczne: G½B (gwint zewnętrzny) wg ISO 228/1
• Przyłącze siłownika: G¾"
• kvs A → AB: 1,0 m³/h (zimna woda 5…30°C, Δp = 100 kPa)
• kvs B → AB: 0,70 m³/h
• Sv: > 50
• Skok trzpienia: 5,5 mm
• Charakterystyka A → AB (dla kvs ≤ 6,3): stałoprocentowa, ngl = 2,2
• Charakterystyka B → AB: liniowa
• Nieszczelność A → AB: 0…0,02% kvs
• Nieszczelność B → AB: 0…0,02% kvs
• Czynniki robocze: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi
• Temperatura medium: 1…110°C, krótkotrwale maks. 120°C
• Korpus zaworu: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Montaż śrubunków od strony instalacji: gwinty R / Rp wg ISO 7/1 (przez zestawy ALG..)
• Masa zaworu: ok. 0,36 kg

Wymiary i montaż

• Gwint przyłączy: G½B
• Wysokość korpusu H1: ok. 44,9 mm
• Wysokość do osi przyłącza H2: ok. 54 mm
• Wymiar K: ok. 40 mm
• Długość L1: ok. 60 mm
• Długość L2: ok. 30 mm
• Wysokość całkowita z siłownikiem: > 200 mm (zależna od zastosowanego siłownika)

• Zaleca się montaż zaworu na przewodzie powrotnym instalacji, gdzie niższa temperatura pozytywnie wpływa na trwałość uszczelnienia trzpienia.
• Dla zwiększenia niezawodności pracy przed zaworem powinien zostać zamontowany filtr zanieczyszczeń.
• Zawór z siłownikiem można zmontować bezpośrednio w instalacji bez użycia specjalistycznych narzędzi ani dodatkowych nastaw – zawory dostarczane są wraz z instrukcją montażu.

Obsługa i eksploatacja

• Zawory V..P45.., w tym VMP45.10-1, są bezobsługowe.
• Podczas prac serwisowych przy zaworze lub siłowniku należy:
  • wyłączyć pompę i zasilanie elektryczne,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej ostygnięcia.
• Dławnica nie podlega wymianie; w przypadku stwierdzenia nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VMP45.10-1 to trójdrogowy zawór mieszający z obejściem, DN10, PN16, o kvs 1,0 m³/h (kanał A → AB) i kvs 0,70 m³/h (obejście B → AB), zaprojektowany do precyzyjnej regulacji przepływu wody grzewczej i chłodniczej w terminalnych obiegach HVAC. Wytrzymały korpus z brązu, wysoka szczelność (do 0,02% kvs), stałoprocentowa charakterystyka kanału regulacyjnego oraz współpraca z siłownikami serii SSB.. czynią go pewnym i trwałym elementem instalacji w budynkach mieszkalnych, biurowych i komercyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór trójdrogowy z obejściem PN16 do zastosowań mieszających. Dopuszczalny kierunek przepływu wyłącznie A → AB oraz B → AB. Nie stosować niezgodnie z oznaczonym kierunkiem przepływu.
• Produkt przeznaczony wyłącznie do zastosowań mieszających. Nie używać do innych zastosowań niż przewidziane w dokumentacji producenta.
• Dopuszczalne czynniki: woda grzewcza, woda lodowa oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Dopuszczalna temperatura czynnika: od 1 °C do 110 °C, krótkotrwale maks. 120 °C. Przekroczenie dopuszczalnych parametrów pracy może spowodować uszkodzenie zaworu lub instalacji.
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar). Produkt należy stosować wyłącznie w granicach parametrów określonych przez producenta.
• Montaż i uruchomienie wykonywać zgodnie z dokumentacją producenta. Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Podczas montażu należy zachować dopuszczalne położenie montażowe zgodne z dokumentacją producenta. Nie montować w położeniu niedozwolonym.
• W celu zwiększenia niezawodności działania przed zaworem należy zainstalować filtr zanieczyszczeń.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i napięcie zasilania, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Zawór z napiętą sprężyną powrotną może rozbierać wyłącznie wykwalifikowany personel.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik zostały prawidłowo zamontowane.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Nie wyrzucać z odpadami komunalnymi. Utylizację przeprowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Produkt podlega dyrektywie PED 2014/68/EU jako osprzęt ciśnieniowy dla grupy płynów 2, bez oznaczania CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Podane dane techniczne obowiązują wyłącznie przy stosowaniu z siłownikami Siemens wskazanymi przez producenta. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
