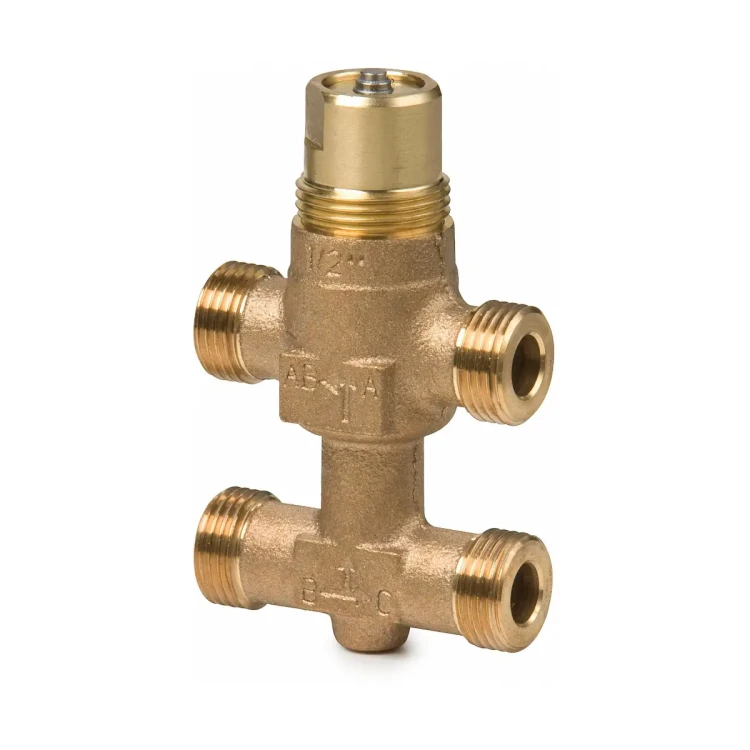

VMP45.15-2.5 Zawór trójdrogowy z obejściem gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN15, kvs 2.5 [m3/h]

VMP45.15-2.5 to trójdrogowy zawór mieszający z obejściem serii Acvatix, o średnicy nominalnej DN15 i współczynniku kvs 2,5 m³/h w kanale regulacyjnym A → AB. Zawór przeznaczony jest do wodnych instalacji grzewczych i chłodniczych w obiegach zamkniętych (HVAC), takich jak klimakonwektory, małe nagrzewnice i chłodnice wtórne. Korpus z brązu CC491K (Rg5), bardzo niski poziom nieszczelności oraz możliwość współpracy z siłownikami elektromechanicznymi Siemens serii SSB.. zapewniają niezawodną i precyzyjną regulację przepływu.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VMP45.15-2.5
• Typ: trójdrogowy zawór mieszający z obejściem, PN16
• Średnica nominalna: DN15
• Przyłącza hydrauliczne: gwint zewnętrzny G¾B wg ISO 228/1, do uszczelnień płaskich
• kvs (kanał A → AB): 2,5 m³/h (zimna woda 5…30 °C, przy spadku ciśnienia 100 kPa)
• kvs (obejście B → AB): 1,75 m³/h – ok. 70% kvs kanału regulacyjnego A → AB
• Charakterystyka przepływu A → AB: stałoprocentowa, ngl = 2,2 wg VDI / VDE 2173 (dla kvs ≤ 6,3 m³/h)
• Charakterystyka obejścia B → AB: liniowa
• Iloraz szerokości zakresów Sv: > 50
• Skok nominalny trzpienia: 5,5 mm
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Zakres temperatur czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Poziom nieszczelności: 0…0,02% wartości kvs (kanał A → AB i obejście B → AB) wg DIN EN 1349
• Medium robocze: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Korpus zaworu: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Możliwość sterowania ręcznego: standardowe pokrętło sterowania ręcznego
• Współpraca z siłownikami: elektromechaniczne siłowniki Siemens serii SSB.. (dobór zgodnie z tabelą „Urządzenia współpracujące” producenta, dla zaworów o kvs ≤ 6,3 m³/h)
• Masa zaworu: ok. 0,46 kg

Zastosowanie

Zawór VMP45.15-2.5 przeznaczony jest do regulacji przepływu wody grzewczej lub chłodniczej po stronie wodnej końcowych urządzeń przygotowania powietrza oraz w strefowych instalacjach grzewczych w obiegach zamkniętych. Typowe zastosowania:

• instalacje wentylacyjne i klimatyzacyjne – regulacja klimakonwektorów indukcyjnych oraz wentylatorowych, małych nagrzewnic i chłodnic wtórnych,
• instalacje 2-rurowe z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• instalacje 4-rurowe z oddzielnymi wymiennikami do ogrzewania i do chłodzenia,
• strefowe instalacje grzewcze z zamkniętym obiegiem (pojedyncze piętra budynku, apartamenty, pojedyncze pomieszczenia).

Zawór VMP45.15-2.5 jest zaworem trójdrogowym z obejściem i może być stosowany wyłącznie jako zawór mieszający. Dopuszczalny kierunek przepływu to jedynie A → AB oraz B → AB.

Funkcje i działanie

Budowa i funkcja mieszająca

• Zawór posiada trzy króćce: dwa wloty (A i B) oraz wspólny wylot AB.
• Kanał A → AB jest kanałem regulacyjnym; kanał B → AB pełni funkcję obejścia (bypassu).
• Podczas pracy zaworu przepływy przez kanały A → AB i B → AB zmieniają się przeciwbieżnie – otwieranie jednego kanału powoduje jednoczesne przymknięcie drugiego, co umożliwia precyzyjne mieszanie strumieni.
• W modelu VMP45.15-2.5 wartość kvs obejścia B → AB (1,75 m³/h) stanowi ok. 70% kvs kanału regulacyjnego A → AB (2,5 m³/h), co kompensuje dodatkowe opory przepływu (np. przez wymiennik ciepła lub grzejnik) i pomaga utrzymać całkowite natężenie przepływu możliwie na stałym poziomie.

Sterowanie ręczne i współpraca z siłownikiem

• Zawór jest standardowo wyposażony w pokrętło sterowania ręcznego.
• Zgodnie z instrukcją producenta, zawór można uruchamiać jedynie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Pokrętło sterowania ręcznego pozwala na otwarcie kanału A → AB do ok. 70% skoku; obejście B → AB zamyka się wtedy jedynie do ok. 30%, dzięki czemu przepływ przez obejście nie jest całkowicie odcinany (dotyczy zaworów o kvs < 10, w tym VMP45.15-2.5).
• Zawór posiada wbudowaną sprężynę powrotną, która automatycznie zamyka zawór po zwolnieniu napędu.
• W pracy automatycznej do trzpienia zaworu podłączany jest elektromechaniczny siłownik Siemens SSB.., dobrany zgodnie z kartą katalogową i tabelą „Urządzenia współpracujące” (zawory o kvs ≤ 6,3 m³/h).

Charakterystyka przepływu

• Kanał regulacyjny A → AB ma charakterystykę stałoprocentową (ngl = 2,2 wg VDI / VDE 2173) dla kvs ≤ 6,3 m³/h, co zapewnia dobrą jakość regulacji w szerokim zakresie obciążeń.
• Obejście B → AB posiada charakterystykę liniową, co ułatwia utrzymanie stabilnego przepływu całkowitego przez układ.
• Poziom nieszczelności dla kanału regulacyjnego A → AB oraz obejścia B → AB wynosi 0…0,02% kvs i spełnia wymagania normy DIN EN 1349.

Przyłącza hydrauliczne i wyposażenie dodatkowe

• Przyłącza zaworu: gwinty zewnętrzne G¾B wg ISO 228/1, przystosowane do współpracy z uszczelkami płaskimi.
• Zawór dostarczany jest bez śrubunków; dostępne są jako wyposażenie dodatkowe.
• Dla modelu VMP45.15-2.5 producent przewiduje zestawy śrubunków gwintowanych ALG142 (komplet 2 śrubunków); do jednego zaworu trójdrogowego z obejściem należy zamówić dwa takie komplety.
• Śrubunki ALG142 zapewniają połączenie z instalacją o gwincie wewnętrznym R½ po stronie rurociągu.
• Możliwe jest zastosowanie śrubunków zaciskowych SERTO typu SO 00021.. (dostępnych u innych producentów), zgodnych z wymiarami przyłączy zaworu.
• Przyłącze siłownika: gwint G¾''.

Dane techniczne

• Model: VMP45.15-2.5 (zawór trójdrogowy z obejściem)
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Średnica nominalna: DN15
• Przyłącza zaworu: gwint zewnętrzny G¾B wg ISO 228/1 (uszczelnienie płaskie)
• Przyłącze siłownika: G¾''
• Skok nominalny trzpienia: 5,5 mm
• kvs kanału A → AB: 2,5 m³/h
• kvs obejścia B → AB: 1,75 m³/h
• Charakterystyka A → AB: stałoprocentowa, ngl = 2,2 wg VDI / VDE 2173
• Charakterystyka B → AB: liniowa
• Poziom nieszczelności: 0…0,02% kvs (A → AB oraz B → AB) wg DIN EN 1349
• Iloraz szerokości zakresów Sv: > 50
• Dopuszczalne czynniki: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Korpus zaworu: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Masa zaworu: ok. 0,46 kg

Montaż i eksploatacja

• Zalecany montaż: na przewodzie powrotnym instalacji grzewczej, gdzie niższa temperatura medium korzystnie wpływa na trwałość uszczelnienia trzpienia zaworu.
• Ochrona przed zanieczyszczeniami: w celu zwiększenia niezawodności działania przed zaworem należy zainstalować filtr zanieczyszczeń.
• Montaż zaworu z siłownikiem: możliwy do wykonania bezpośrednio na miejscu w instalacji, bez specjalnych narzędzi i dodatkowych nastaw; zawory dostarczane są z instrukcją montażu.
• Warunek uruchomienia: zawór można uruchamiać wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Obsługa: zawory serii V..P45.. (w tym VMP45.15-2.5) nie wymagają okresowej obsługi.
• Prace serwisowe: przed rozpoczęciem prac należy wyłączyć pompę, odłączyć zasilanie, zamknąć zawory odcinające, zredukować ciśnienie w instalacji i odczekać do jej całkowitego ostygnięcia.
• Dławnica trzpienia: nie jest elementem wymiennym; w przypadku nieszczelności konieczna jest wymiana całego zaworu.

Podsumowanie

Siemens VMP45.15-2.5 to trójdrogowy zawór mieszający z obejściem DN15, PN16 o kvs 2,5 m³/h, zaprojektowany do pracy w zamkniętych instalacjach HVAC. Korpus z brązu, bardzo niski poziom nieszczelności, zoptymalizowane obejście B (70% kvs kanału regulacyjnego), możliwość sterowania ręcznego oraz współpraca z siłownikami elektromechanicznymi Siemens serii SSB.. sprawiają, że jest to niezawodne i precyzyjne rozwiązanie do klimakonwektorów, nagrzewnic, chłodnic i strefowych układów grzewczo‑chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2. Dla tego modelu (PS x DN < 1000) nie wymaga oznaczenia CE zgodnie z Art. 4 ust. 3 dyrektywy PED.
• Nie utylizować produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie, demontaż i serwis mogą wykonywać wyłącznie wykwalifikowane osoby, zgodnie z dokumentacją producenta.
• Zawór przeznaczony jest wyłącznie do zastosowań mieszających. Dopuszczalny kierunek przepływu tylko zgodnie z oznaczeniem: A → AB oraz B → AB.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Podczas montażu należy stosować wyłącznie dopuszczalne pozycje montażowe. Niedopuszczalny jest montaż siłownika skierowanego pionowo w dół.
• Przed zaworem należy zastosować filtr zanieczyszczeń, aby zwiększyć niezawodność działania urządzenia.
• Podczas prac serwisowych należy wyłączyć pompę i zasilanie siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik są prawidłowo zamontowane.
• Z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Rozbieranie może wykonywać tylko wykwalifikowany personel.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Produkt przeznaczony jest do pracy z dopuszczalnymi czynnikami: woda grzewcza, woda lodowa oraz woda ze środkami przeciwzamarzaniowymi. Temperatura czynnika: 1...110 °C, krótkotrwale maks. 120 °C. Ciśnienie nominalne PN16.
• Producent podaje parametry techniczne wyłącznie dla pracy z kompatybilnymi siłownikami Siemens wskazanymi w dokumentacji. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
