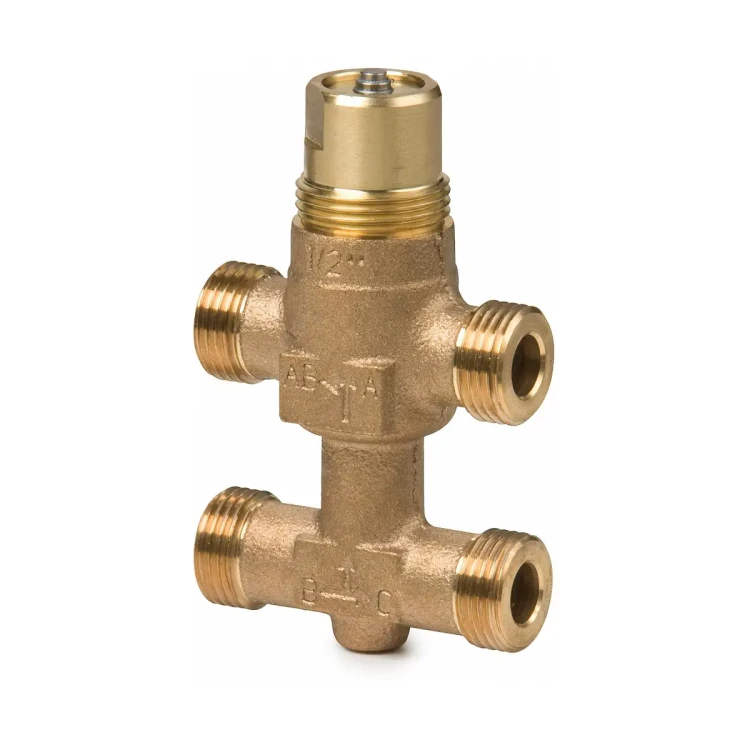

VMP45.20-4 Zawór trójdrogowy z obejściem gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN20, kvs 4 [m3/h]

VMP45.20-4 to trójdrogowy zawór mieszający z obejściem serii ACVATIX o średnicy DN 20 i wartości kvs 4,0 m³/h, przeznaczony do regulacji przepływu wody grzewczej i lodowej w zamkniętych obiegach instalacji HVAC. Zawór ma korpus z brązu CC491K, przyłącza z gwintem zewnętrznym G1B oraz wbudowany obejściowy kanał B→AB (kvs 2,8 m³/h), co umożliwia mieszanie strumieni i utrzymanie możliwie stałego natężenia przepływu przez wymiennik ciepła.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX, zawory VMP45..
• Model: VMP45.20-4
• Typ zaworu: trójdrogowy zawór mieszający z obejściem (A→AB i B→AB), PN16
• Zastosowanie: regulacja końcowych urządzeń przygotowania powietrza oraz stref grzewczych w zamkniętych obiegach wody grzewczej i lodowej
• Średnica nominalna DN: 20
• Przyłącza hydrauliczne: gwint zewnętrzny G1B wg ISO 228/1, do uszczelnień płaskich
• Wartość kvs kanału A→AB: 4,0 m³/h
• Wartość kvs obejścia B→AB: 2,8 m³/h (ok. 70% kvs kanału A→AB)
• Charakterystyka regulacyjna: A→AB – stałoprocentowa (ngl = 2,2), B→AB – liniowa
• Iloraz szerokości zakresów: Sv > 50
• Skok nominalny trzpienia: 5,5 mm
• Ciśnienie nominalne: PN16 (dopuszczalne ciśnienie robocze 1600 kPa / 16 bar)
• Media: woda grzewcza, woda lodowa oraz woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Zakres temperatury medium: 1…110 °C, krótkotrwale do 120 °C
• Poziom nieszczelności: 0…0,02% wartości kvs (kanał A→AB i obejście B→AB) wg DIN EN 1349
• Materiał korpusu: brąz CC491K
• Trzpień: stal nierdzewna; gniazdo, grzybek i dławnica – mosiądz; uszczelnienie trzpienia – pierścienie EPDM
• Przyłącze siłownika: gwint G¾"
• Możliwość sterowania ręcznego: pokrętło sterowania ręcznego (dostępne również jako część zamienna)
• Współpraca z siłownikami: elektromechaniczne siłowniki liniowe Siemens serii SSB.. i SSC..
• Masa zaworu: ok. 0,64 kg

Zastosowanie

Zawór VMP45.20-4 jest przeznaczony do regulacji przepływu wody w zamkniętych obiegach instalacji grzewczych i chłodniczych po stronie wody. Stosowany jest w szczególności w:

• instalacjach wentylacyjnych i klimatyzacyjnych do regulacji końcowych urządzeń przygotowania powietrza po stronie wody, takich jak klimakonwektory indukcyjne i wentylatorowe, małe nagrzewnice lub chłodnice wtórne,
• układach 2-rurowych z jednym wymiennikiem ciepła wykorzystywanym zarówno do ogrzewania, jak i chłodzenia,
• układach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i do chłodzenia,
• strefowych instalacjach grzewczych (zamknięte obiegi) dla pojedynczych pięter, apartamentów oraz pojedynczych pomieszczeń.

Funkcje i działanie

Budowa i droga przepływu

VMP45.20-4 jest zaworem trójdrogowym z obejściem, w którym:

• port A stanowi wlot z obiegu przez wymiennik ciepła (np. nagrzewnicę lub chłodnicę),
• port B jest obejściem (bypass),
• port AB jest wspólnym wylotem.

Zawór pracuje wyłącznie w układzie mieszającym:

• regulowany przepływ odbywa się w kanałach A→AB i B→AB,
• kierunek przepływu jest dopuszczalny tylko zgodnie z oznaczeniami na korpusie – z portów A i B do portu AB,
• przy otwieraniu kanału A→AB zawór równocześnie zamyka obejście B→AB, a przy zamykaniu A→AB – otwiera B→AB.

Zawory trójdrogowe z obejściem serii VMP45.. mogą być wykorzystywane wyłącznie do zastosowań mieszających, a nie rozdzielających.

Charakterystyka regulacyjna i obejście

• W torze regulacyjnym A→AB zastosowano charakterystykę stałoprocentową z wykładnikiem ngl = 2,2 (wg VDI/VDE 2173), co zapewnia dobrą jakość regulacji w szerokim zakresie obciążeń.
• Obejście B→AB ma charakterystykę liniową.
• Wartość kvs obejścia B→AB wynosi 2,8 m³/h, czyli ok. 70% kvs kanału regulacyjnego A→AB (4,0 m³/h). Kompensuje to opory przepływu przez wymiennik ciepła i pomaga utrzymać całkowite natężenie przepływu na możliwie stałym poziomie.
• Iloraz szerokości zakresów Sv > 50 gwarantuje stabilną pracę zaworu również przy małych przepływach.

Sterowanie siłownikiem i ręczne

• Zawór jest przeznaczony do współpracy z elektromechanicznymi siłownikami liniowymi Siemens serii SSB.. lub SSC.., które poprzez ruch trzpienia realizują otwieranie i zamykanie kanałów A→AB i B→AB.
• Dostępne są wersje siłowników z:
  • sygnałem 3-stawnym (SSB31.., SSB81.., SSC31.., SSC81.. – czas przebiegu 150 s, siła 200 lub 300 N),
  • sygnałem analogowym 0…10 V DC (SSB161.05HF, SSC161.05HF – czas przebiegu 12,5 s).
• Zawór posiada możliwość sterowania ręcznego za pomocą pokrętła sterowania ręcznego; kanał A→AB może być w tym trybie otwarty do ok. 70% skoku, dzięki czemu obejście B→AB pozostaje częściowo otwarte.
• Po zwolnieniu siłownika lub pokrętła sprężyna powrotna wewnątrz zaworu automatycznie domyka kanał regulacyjny.

Zawór można uruchamiać wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.

Wskazówki projektowe i montażowe

• Zawór należy włączać w instalację tak, aby kierunki przepływu odpowiadały oznaczeniom na korpusie (A→AB, B→AB).
• Stosowanie jako zawór przełączający (rozdzielający) nie jest dopuszczalne – VMP45.20-4 jest zaworem mieszającym.
• Zalecany jest montaż zaworu na przewodzie powrotnym instalacji, gdzie temperatura medium jest niższa, co korzystnie wpływa na trwałość uszczelnienia trzpienia.
• W celu podniesienia niezawodności pracy instalacji przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Zawór z siłownikiem może być zmontowany bezpośrednio na miejscu w instalacji, bez potrzeby stosowania specjalnych narzędzi ani wykonywania dodatkowych nastaw.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, obniżyć ciśnienie w instalacji i odczekać do jej całkowitego ostygnięcia.
• Dławnica trzpienia jest elementem bezobsługowym; w razie stwierdzenia nieszczelności należy wymienić cały zawór.

Dane techniczne

• Model: VMP45.20-4
• Typ: zawór trójdrogowy z obejściem, mieszający
• Średnica nominalna: DN 20
• Ciśnienie nominalne: PN16 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Kanał regulacyjny A→AB: kvs = 4,0 m³/h, charakterystyka stałoprocentowa (ngl = 2,2)
• Obejście B→AB: kvs = 2,8 m³/h, charakterystyka liniowa
• Iloraz szerokości zakresów: Sv > 50
• Poziom nieszczelności (A→AB, B→AB): 0…0,02% wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Dopuszczalne czynniki: woda grzewcza, woda lodowa, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura medium: 1…110 °C, krótkotrwale maks. 120 °C
• Materiały:
  • korpus zaworu – brąz CC491K,
  • trzpień – stal nierdzewna,
  • gniazdo, grzybek, dławnica – mosiądz,
  • uszczelnienie trzpienia – pierścienie EPDM.
• Przyłącza hydrauliczne: gwint zewnętrzny G1B wg ISO 228/1 (do uszczelnień płaskich)
• Przyłącze siłownika: gwint G¾"
• Zgodność i normy: urządzenie ciśnieniowe wg PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2, uznana praktyka inżynierska, bez oznakowania CE), zgodność EAC
• Masa: ok. 0,64 kg

Wymiary i przyłącza

• Gwint przyłączeniowy rurociągu: G1B (zewnętrzny), trzy króćce A, B, AB
• Wysokość korpusu (H1): 48,9 mm
• Wysokość zaworu bez siłownika (H2): ok. 58 mm
• Wymiar K (odległość osi króćca obejścia): 50 mm
• Długość zabudowy między króćcami A–AB (L1): 80 mm
• Długość króćca obejścia B (L2): 40 mm
• Masa: ok. 0,64 kg

Kompatybilne siłowniki i wyposażenie dodatkowe

Zawór VMP45.20-4 współpracuje z elektromechanicznymi siłownikami liniowymi Siemens:

• SSB31.. / SSB81..: siłowniki 3-stawne na 230 V AC lub 24 V AC, czas przebiegu 150 s, siła 200 N, przeznaczone do zaworów o kvs ≤ 6,3 m³/h.
• SSB161.05HF: siłownik szybkobieżny na 24 V AC/DC z sygnałem sterującym 0…10 V DC, czas przebiegu 12,5 s; w połączeniu z zaworami VMP45.. stosowany dla kvs 0,25…4,0 m³/h.
• SSC31.. / SSC81..: siłowniki 3-stawne na 230 V AC lub 24 V AC, czas przebiegu 150 s, siła 300 N, do zaworów o kvs ≥ 4 m³/h.
• SSC161.05HF: siłownik szybkobieżny na 24 V AC/DC z wejściem 0…10 V DC, czas przebiegu 12,5 s, do zaworów o kvs 0,25…25 m³/h.

Do podłączenia zaworu do instalacji rurociągowej dostępne są jako wyposażenie dodatkowe zestawy śrubunków gwintowanych:

• ALG152: komplet 2 śrubunków gwintowanych do DN 20,
• ALG152B: komplet 2 śrubunków mosiężnych do czynników o temperaturze do 100 °C.

Dla zaworu trójdrogowego z obejściem VMP45.20-4 należy zamówić dwa komplety śrubunków ALG152 lub ALG152B, aby obsadzić wszystkie trzy przyłącza zaworu.

Podsumowanie

Siemens VMP45.20-4 to trójdrogowy zawór mieszający z obejściem o średnicy DN 20 i kvs 4,0 m³/h, przeznaczony do regulacji przepływu wody grzewczej i lodowej w instalacjach HVAC. Korpus z brązu CC491K, wysoka szczelność (do 0,02% kvs), zoptymalizowana charakterystyka regulacyjna z obejściem (kvs obejścia 70% kvs toru głównego) oraz możliwość współpracy z szeroką gamą siłowników elektromechanicznych SSB.. i SSC.. sprawiają, że jest to kompletne rozwiązanie regulacyjne do obiegów strefowych, klimakonwektorów i małych wymienników ciepła.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Nie utylizować produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Zawór przeznaczony jest wyłącznie do instalacji zamkniętych oraz do zastosowań mieszających.
• Dopuszczalny kierunek przepływu tylko zgodnie z oznaczeniem: A → AB oraz B → AB. Nieprawidłowy kierunek montażu może spowodować nieprawidłowe działanie instalacji.
• Produkt należy stosować wyłącznie z dopuszczalnymi czynnikami: woda grzewcza, woda lodowa oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Dopuszczalna temperatura czynnika wynosi 1...110 °C, krótkotrwale maks. 120 °C. Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar), ciśnienie nominalne PN16.
• Montaż i uruchomienie wykonywać zgodnie z dokumentacją producenta. Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Podczas montażu należy zachować dopuszczalną pozycję montażu zgodnie z instrukcją producenta. Nie montować w położeniu niedozwolonym.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i napięcie zasilania, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik zostały prawidłowo zamontowane.
• Zawór jest zamykany automatycznie przy pomocy sprężyny powrotnej. Podczas montażu, serwisu i demontażu należy uwzględnić ryzyko nagłego ruchu elementów.
• Z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Zawór z napiętą sprężyną powrotną może rozbierać tylko wykwalifikowany personel.
• Dławnica nie podlega wymianie. W razie nieszczelności należy wymienić cały zawór.
• W sterowaniu ręcznym kanał A → AB może być otwierany do 70%, a obejście B zamyka się do 30%.
• Produkt nie wymaga obsługi bieżącej.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2; zgodnie z dokumentacją producenta nie jest oznaczany znakiem CE na podstawie art. 4 ust. 3. Produkt posiada zgodność EAC.
