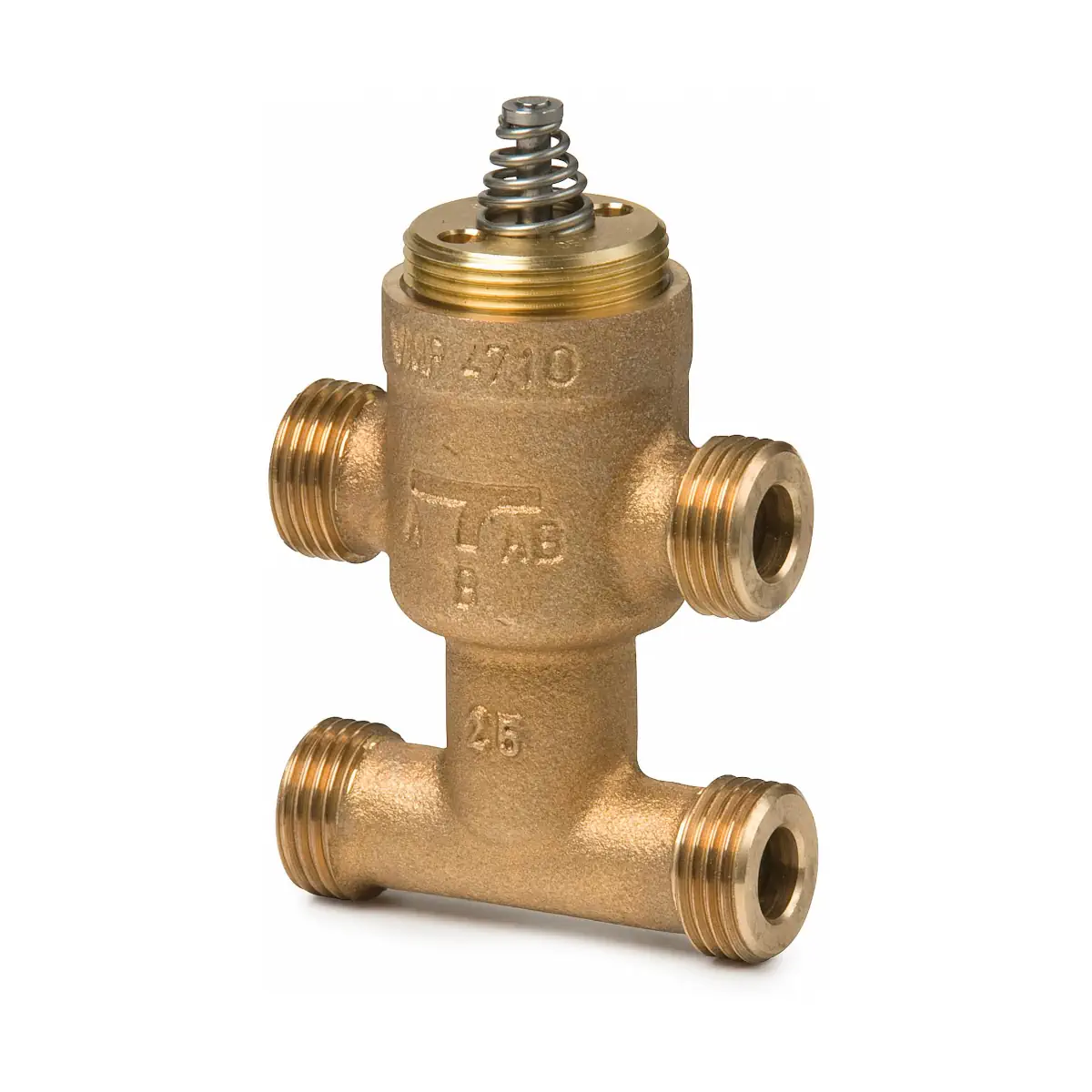

VMP47.10-0.4 Zawór mieszający obejściem gwintowany z brązu, PN16, 1..110 [°C], skok 2,5 [mm], DN10, kvs 0.4 [m3/h]

VMP47.10-0.4 to trójdrogowy zawór strefowy z obejściem serii Acvatix, o średnicy DN10 i współczynniku przepływu kvs 0,4 m³/h w kanale regulacyjnym A → AB (oraz 0,28 m³/h w obejściu B → AB). Przeznaczony jest do regulacji przepływu w zamkniętych obiegach wody lodowej i grzewczej w instalacjach HVAC (klimakonwektory, nagrzewnice, chłodnice wtórne) przy ciśnieniu nominalnym PN16 i temperaturze czynnika 1…110 °C (krótkotrwale do 120 °C). Korpus z brązu CC491K, przyłącza gwintowane G½B oraz pokrętło sterowania ręcznego zapewniają wygodny montaż, uruchomienie i eksploatację zaworu w strefowych układach ogrzewania i chłodzenia.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix, zawory strefowe V..P47..
• Model: VMP47.10-0.4
• Typ zaworu: trójdrogowy zawór strefowy z obejściem (mieszający)
• Zastosowanie: regulacja przepływu wody w końcowych urządzeniach HVAC (klimakonwektory indukcyjne i wentylatorowe, małe nagrzewnice i chłodnice wtórne) oraz w strefowych obiegach grzewczych w instalacjach zamkniętych
• Instalacje:
  • instalacje 2-rurowe z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
  • instalacje 4-rurowe z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
  • strefy grzewcze pojedynczych pięter, apartamentów i pomieszczeń.
• Średnica nominalna: DN10
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Charakterystyka przepływu: liniowa w kanale regulacyjnym A → AB oraz w obejściu B → AB
• Współczynnik kvs A → AB: 0,40 m³/h
• Współczynnik kvs B → AB (obejście): 0,28 m³/h (≈ 70% wartości kvs kanału A → AB – kompensacja oporów wymiennika ciepła)
• Skok nominalny trzpienia: 2,5 mm
• Nieszczelność: 0…0,05% wartości kvs (A → AB i B → AB) wg DIN EN 1349
• Iloraz szerokości zakresów: Sv > 50 wg VDI 2173
• Medium: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM, smarowane w sposób ciągły
• Przyłącza hydrauliczne: gwint zewnętrzny G½B wg ISO 228-1, do uszczelnień płaskich
• Przyłącze siłownika: gwint M30 x 1,5
• Sterowanie ręczne: zintegrowane pokrętło sterowania ręcznego (otwieranie kanału A → AB powoduje jednoczesne zamykanie obejścia B → AB)
• Kompatybilne siłowniki: elektromechaniczne SFP.., SSF161.05HF oraz elektrotermiczne STP..65..
• Stopień przygotowania do montażu: możliwość prostego zmontowania z siłownikiem bez specjalnych narzędzi ani dodatkowych nastaw
• Masa zaworu: ok. 0,4 kg

Zastosowanie

Zawór VMP47.10-0.4 przeznaczony jest do regulacji przepływu wody w zamkniętych obiegach instalacji wentylacji, klimatyzacji i ogrzewania:

• regulacja mocy klimakonwektorów indukcyjnych i wentylatorowych,
• sterowanie małymi nagrzewnicami i chłodnicami wtórnymi,
• strefowe układy grzewcze (np. pojedyncze piętra, mieszkania, pomieszczenia) w instalacjach centralnego ogrzewania.

Zawór realizuje funkcję mieszania strumieni z króćców A i B na króćcu AB i może być stosowany wyłącznie w zastosowaniach mieszających. Dopuszczalny kierunek przepływu to jedynie A → AB oraz B → AB.

Budowa i zasada działania

Konstrukcja hydrauliczna

• Trójdrogowy korpus z króćcami:
  • A – króciec regulacyjny (zasilanie przez wymiennik ciepła),
  • B – króciec obejścia (bypass),
  • AB – króciec wspólny (wylot, przepływ stały).
• Element regulacyjny w postaci dysku / grzyba połączonego z trzpieniem zaworu.
• Pierścień gniazda osadzony w kanale regulacyjnym A → AB.
• Gniazdo wykonane również w obejściu B → AB.
• Pierścienie uszczelniające trzpienia smarowane w sposób ciągły.
• Stożkowe sprężyny powrotne pozwalające na kompaktową budowę zaworu.

Funkcja mieszania i obejścia

• Zawór miesza przepływy z króćców A i B, utrzymując możliwie stałe całkowite natężenie przepływu przez króciec AB.
• Wartość kvs w obejściu B → AB stanowi ok. 70% wartości kvs kanału regulacyjnego A → AB, co kompensuje opory przepływu przez wymiennik ciepła lub grzejnik.
• Ruch trzpienia:
  • Chowanie trzpienia (ruch w dół z punktu widzenia siłownika): otwieranie kanału A → AB i równoczesne zamykanie obejścia B → AB.
  • Wysuwanie trzpienia: zamykanie kanału A → AB i otwieranie obejścia B → AB.

Szczelność i charakterystyka

• Liniowa charakterystyka przepływu w kanale regulacyjnym A → AB oraz w obejściu B → AB.
• Nieszczelność każdego z kanałów (A → AB, B → AB) wynosi 0…0,05% wartości kvs, co ogranicza przepływy przeciekowe w położeniu zamkniętym.
• Iloraz szerokości zakresów Sv > 50 zapewnia dokładną regulację w szerokim zakresie obciążeń.

Siłowniki współpracujące

Zawór VMP47.10-0.4 posiada przyłącze siłownika M30 x 1,5 i może współpracować z siłownikami wymienionymi w dokumentacji serii V..P47..:

• Siłowniki elektromechaniczne: SFP.., SSF161.05HF
  • sterowanie 2- lub 3-stawne lub analogowe 0…10 V DC (w zależności od modelu siłownika),
  • czas przebiegu dobierany zgodnie z typem siłownika.
• Siłowniki elektrotermiczne: STP..65..
  • sterowanie 2-stawne lub PDM (Pulse-Duration-Modulation),
  • siła nominalna 125 N (wg danych siłowników STP..65..).

Podane w karcie katalogowej dane techniczne obowiązują wyłącznie przy stosowaniu siłowników zalecanych przez producenta. Zastosowanie siłowników innych producentów skutkuje utratą gwarancji.

Wskazówki montażowe i eksploatacyjne

• Zwrócić uwagę na oznaczenie króćców i zachować właściwy kierunek przepływu: wyłącznie A → AB oraz B → AB.
• Według zaleceń dla zaworów serii V..P47.. zawór zaleca się montować w przewodzie powrotnym, aby uszczelnienia trzpienia pracowały w niższej temperaturze.
• Przed zaworem zaleca się zainstalowanie filtra zanieczyszczeń w celu zwiększenia niezawodności pracy.
• Zawór z siłownikiem może być zmontowany bezpośrednio na obiekcie, bez specjalnych narzędzi i dodatkowych nastaw.
• Przy współpracy z siłownikiem SFP.. wymagane jest zastosowanie pierścienia montażowego AL50 (montuje się go na zaworze przed nałożeniem siłownika).
• Uruchomienie: zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem. Otwieranie kanału A → AB (ręcznie lub przez siłownik) powoduje zamykanie obejścia B → AB.
• Konserwacja: zawory V..P47..(S), w tym VMP47.10-0.4, nie wymagają okresowej obsługi.
• Podczas prac serwisowych:
  • wyłączyć pompę i napięcie zasilające,
  • zamknąć zawory odcinające i upuścić ciśnienie z instalacji,
  • odczekać do całkowitego ostygnięcia instalacji,
  • w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Przed ponownym uruchomieniem upewnić się, że pokrętło ręczne lub siłownik są prawidłowo zamontowane.
• Dławnica trzpienia nie podlega wymianie – w razie nieszczelności należy wymienić cały zawór.
• Z uwagi na napiętą sprężynę powrotną rozbieranie zaworu może być niebezpieczne; takie prace może wykonywać wyłącznie wykwalifikowany personel.

Dane techniczne VMP47.10-0.4

• Producent: Siemens
• Seria: Acvatix – zawory strefowe V..P47..
• Model: VMP47.10-0.4
• Rodzaj zaworu: trójdrogowy zawór strefowy z obejściem (mieszający)
• Średnica nominalna: DN10
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Charakterystyka przepływu: liniowa
  • kanał regulacyjny A → AB – liniowa,
  • obejście B → AB – liniowa.
• Współczynnik kvs A → AB: 0,40 m³/h (zimna woda 5…30 °C, całkowicie otwarty zawór, spadek ciśnienia 100 kPa)
• Współczynnik kvs B → AB: 0,28 m³/h (dotyczy obejścia trójdrogowego zaworu z obejściem)
• Nieszczelność: 0…0,05% wartości kvs (A → AB oraz B → AB) wg DIN EN 1349
• Iloraz szerokości zakresów: Sv > 50 wg VDI 2173
• Skok nominalny: 2,5 mm
• Dopuszczalne czynniki: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Materiały:
  • korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb,
  • trzpień: stal nierdzewna,
  • gniazdo, grzybek, dławnica: mosiądz,
  • uszczelnienie trzpienia: pierścienie EPDM.
• Przyłącza hydrauliczne:
  • gwint zewnętrzny zaworu: G½B wg ISO 228-1, do uszczelnień płaskich,
  • możliwość zastosowania śrubunków gwintowanych ALG132 (zamawiane osobno) do podłączenia rur stalowych z gwintem rurowym.
• Przyłącze siłownika: M30 x 1,5
• Standardy i zgodność:
  • dyrektywa dla urządzeń ciśnieniowych PED 2014/68/EU, osprzęt ciśnieniowy, grupa płynów 2,
  • produkt w zakresie art. 4 ust. 3 (uznana praktyka inżynierska, bez oznaczenia CE),
  • zgodność EAC (Euroazjatycka zgodność).

Wymiary

Dla modelu VMP47.10-0.4 (DN10) obowiązują następujące wymiary:

• DN: 10
• Gwint przyłączeniowy: G½B (gwint zewnętrzny, walcowy)
• d: 10,5 mm
• H1: 46 mm
• H2: ≈ 49 mm
• K: 40 mm
• L1: 60 mm
• L2: 30 mm
• Masa: ok. 0,4 kg

Akcesoria (zamawiane osobno)

• Śrubunki gwintowane ALG132:
  • komplet śrubunków gwintowanych (2 szt.) z nakrętką łączącą, półśrubunkiem i uszczelką płaską,
  • do podłączenia zaworów DN10 z gwintem G½B (takich jak VMP47.10-0.4) do rur stalowych z gwintem R⅜.
• Pierścień montażowy AL50:
  • wymagany przy stosowaniu zaworu VMP47.10-0.4 z siłownikami serii SFP..
• Kołpak ochronny ALQ1 (S55845-Z182):
  • kołpak ochronny 30 x 1,5 do gwintu przyłącza siłownika (opakowanie zbiorcze 10 szt.).

Podsumowanie

Siemens VMP47.10-0.4 to kompaktowy, trójdrogowy zawór strefowy z obejściem PN16 o średnicy DN10 i współczynniku kvs 0,4 m³/h w kanale A → AB (0,28 m³/h w obejściu B → AB), przeznaczony do precyzyjnej regulacji przepływu wody w strefowych instalacjach ogrzewania i chłodzenia. Korpus z brązu, liniowa charakterystyka, bardzo niska nieszczelność oraz możliwość współpracy z szeroką gamą siłowników Siemens (SFP.., SSF161.05HF, STP..65..) czynią go dopasowanym elementem dla końcowych urządzeń HVAC w nowoczesnych systemach budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VMP47.10-0.4 jest zaworem strefowym trójdrogowym z obejściem, przeznaczonym wyłącznie do zastosowań mieszających w zamkniętych obiegach wodnych instalacji grzewczych, chłodniczych i HVAC.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2, jednak zgodnie z dokumentacją nie podlega oznakowaniu CE na podstawie art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami dotyczącymi złomowania i ochrony środowiska.
• Montaż i uruchomienie należy wykonywać zgodnie z dokumentacją producenta. Zawór wolno uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Przestrzegać właściwego kierunku przepływu. Dla modelu VMP47.10-0.4 dopuszczalny kierunek przepływu to wyłącznie A → AB oraz B → AB. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji.
• Produkt należy stosować wyłącznie w dopuszczalnych warunkach pracy: ciśnienie nominalne PN16, dopuszczalne ciśnienie robocze do 1600 kPa (16 bar), temperatura czynnika 1...110 °C, krótkotrwale maks. 120 °C.
• Stosować wyłącznie dopuszczone czynniki: wodę lodową, wodę grzewczą oraz wodę z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności działania i ograniczenia ryzyka uszkodzenia lub nieszczelności.
• Podczas prac serwisowych należy wyłączyć pompę i napięcie zasilające siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Nie rozbierać zaworu. Z powodu napiętej sprężyny powrotnej rozbieranie może spowodować obrażenia wskutek gwałtownie poruszających się części. Demontaż i rozbieranie mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• W przypadku nieszczelności nie wymienia się dławnicy; należy wymienić cały zawór.
• Produkt należy stosować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta dla tej serii. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
