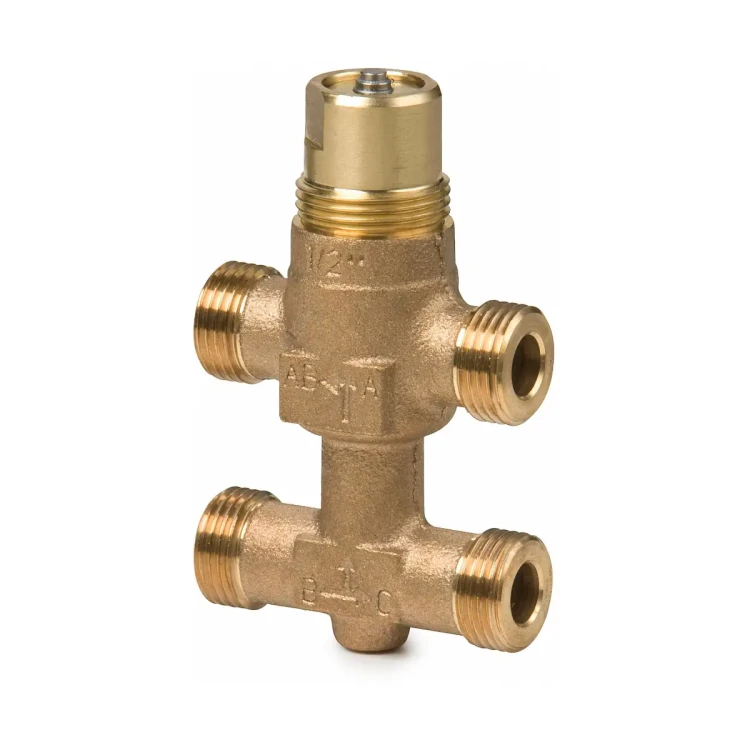

VMP45.10-1.6 Zawór trójdrogowy z obejściem gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN10, kvs 1.6 [m3/h]

VMP45.10-1.6 to kompaktowy trójdrogowy zawór z obejściem serii ACVATIX™ o średnicy DN 10 i współczynniku przepływu kvs = 1,6 m³/h, przeznaczony do pracy w instalacjach wodnych PN16. Zawór wykonany jest z brązu CC491K (Rg5), posiada przyłącza gwintowane G½B do uszczelnień płaskich oraz umożliwia mieszanie przepływów w kanałach A → AB i B → AB w obiegach zamkniętych systemów HVAC. Wbudowana sprężyna powrotna oraz pokrętło sterowania ręcznego umożliwiają bezpieczną i prostą obsługę bez siłownika.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VMP45.10-1,6
• Typ: trójdrogowy zawór mieszający z obejściem, PN16
• Średnica nominalna: DN 10
• Przyłącza hydrauliczne: gwint zewnętrzny G½B wg ISO 228‑1, do uszczelnień płaskich
• Przyłącze siłownika: gwint G¾"
• kvs (kanał regulacyjny A → AB): 1,6 m³/h
• kvs (obejście B → AB): 1,12 m³/h (70% kvs kanału A → AB)
• Charakterystyka A → AB: stałoprocentowa, ngl = 2,2 wg VDI/VDE 2173 (dla kvs ≤ 6,3)
• Charakterystyka B → AB: liniowa
• Iloraz szerokości zakresów: Sv > 50
• Skok nominalny trzpienia: 5,5 mm
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Poziom nieszczelności A → AB i B → AB: 0…0,02% wartości kvs wg DIN EN 1349
• Media: woda grzewcza, woda lodowa, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Możliwość sterowania ręcznego za pomocą pokrętła, z automatycznym zamykaniem sprężyną powrotną
• Współpraca z siłownikami elektromechanicznymi: serie SSB.. (200 N) i SSC.. (300 N)
• Korpus zaworu: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna; gniazdo, grzybek, dławnica – mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Masa zaworu: ok. 0,36 kg

Zastosowanie

Zawór VMP45.10-1.6 przeznaczony jest do regulacji przepływu wody w zamkniętych obiegach instalacji grzewczych i chłodniczych, po stronie wodnej końcowych urządzeń przygotowania powietrza, takich jak:

• klimakonwektory indukcyjne i wentylatorowe,
• małe nagrzewnice wodne,
• chłodnice wtórne.

Może być stosowany w:

• instalacjach 2-rurowych z jednym wymiennikiem do ogrzewania i chłodzenia,
• instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• strefowych instalacjach grzewczych z obiegiem zamkniętym (np. pojedyncze piętra, apartamenty, pomieszczenia).

Zawór VMP45.10-1.6 należy do grupy zaworów trójdrogowych z obejściem i zgodnie z kartą katalogową może być wykorzystywany wyłącznie w zastosowaniach mieszających.

Funkcje i działanie

Funkcja mieszająca z obejściem

• Zawór posiada trzy króćce: A, B (obejście) oraz AB (króciec wspólny).
• Dopuszczalny jest tylko kierunek przepływu A → AB oraz B → AB – zgodnie z oznaczeniami na korpusie.
• Zawór realizuje mieszanie strumieni z króćców A i B do króćca AB.
• Otwieranie kanału A → AB powoduje jednoczesne zamykanie obejścia B → AB, a zamykanie kanału A → AB – otwieranie obejścia B → AB.
• W typoszeregu z kvs do 6,3 m³/h (w tym dla VMP45.10-1.6) wartość kvs obejścia B → AB wynosi 70% kvs kanału regulacyjnego A → AB, co kompensuje opory przepływu przez wymiennik ciepła i pomaga utrzymać całkowite natężenie przepływu na możliwie stałym poziomie.

Sterowanie ręczne i sprężyna powrotna

• Zawór jest wyposażony w pokrętło sterowania ręcznego, które umożliwia ręczne sterowanie otwarciem kanału A → AB.
• W zaworach o kvs < 10 m³/h (w tym VMP45.10-1.6) pokrętło ręczne pozwala na otwarcie A → AB maksymalnie do 70% skoku; obejście B → AB zamyka się wtedy do około 30%.
• Automatyczne zamknięcie zaworu realizowane jest przez wbudowaną sprężynę powrotną.
• Zawór może być uruchamiany wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.

Współpraca z siłownikami

Zawór VMP45.10-1.6 przystosowany jest do współpracy z siłownikami elektromechanicznymi Siemens:

• Seria SSB.. – siłowniki 200 N do zaworów o kvs ≤ 6,3 m³/h:
  • SSB31.. – 230 V AC, sterowanie 3-stawne, czas przebiegu 150 s,
  • SSB81.. – 24 V AC, sterowanie 3-stawne, czas przebiegu 150 s,
  • SSB61.. – 24 V AC/DC, sterowanie ciągłe 0…10 V DC, czas przebiegu 75 s.
• Seria SSC.. – siłowniki 300 N do zaworów o kvs ≥ 4 m³/h:
  • SSC31.. – 230 V AC, sterowanie 3-stawne, czas przebiegu 150 s,
  • SSC81.. – 24 V AC, sterowanie 3-stawne, czas przebiegu 150 s,
  • SSC61.. – 24 V AC/DC, sterowanie ciągłe 0…10 V DC, czas przebiegu 30 s.

Podane w karcie katalogowej dane techniczne i gwarancja obowiązują wyłącznie przy stosowaniu siłowników Siemens wymienionych w punkcie „Urządzenia współpracujące”. Użycie siłowników innych producentów powoduje utrata gwarancji.

Wskazówki projektowe i montażowe

• Zastosowanie wyłącznie jako zawór mieszający – zawór nie powinien pracować jako zawór rozdzielający.
• Kierunek przepływu musi odpowiadać oznaczeniom na korpusie: tylko A → AB i B → AB są dopuszczalne.
• Zaleca się montaż zaworu na przewodzie powrotnym, gdzie niższa temperatura medium sprzyja dłuższej trwałości uszczelnienia trzpienia.
• Dla zwiększenia niezawodności pracy przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Zawór z siłownikiem może być montowany bezpośrednio na instalacji, bez specjalnych narzędzi i dodatkowych nastaw.
• Dopuszczalne położenia montażowe obejmują odchylenie siłownika do 90° od pionu, zgodnie z rysunkiem w dokumentacji.

Eksploatacja i konserwacja

• Zawory serii V..P45.., w tym VMP45.10-1.6, są bezobsługowe.
• Przed pracami serwisowymi przy zaworze lub siłowniku należy:
  • wyłączyć pompę i zasilanie elektryczne,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia,
  • w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik są prawidłowo zamontowane.
• Dławnica nie podlega wymianie – w razie nieszczelności należy wymienić cały zawór.

Dane techniczne – VMP45.10-1.6

• Oznaczenie typu: VMP45.10-1.6
• Typ zaworu: trójdrogowy z obejściem, zawór mieszający
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Średnica nominalna DN: 10
• Przyłącza hydrauliczne: G½B (gwint zewnętrzny, ISO 228‑1)
• Przyłącze siłownika: G¾"
• kvs (A → AB): 1,6 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• kvs (B → AB): 1,12 m³/h
• Charakterystyka A → AB: stałoprocentowa, ngl = 2,2 (dla kvs ≤ 6,3)
• Charakterystyka B → AB: liniowa
• Poziom nieszczelności: 0…0,02% kvs (A → AB i B → AB), wg DIN EN 1349
• Iloraz szerokości zakresów: Sv > 50
• Skok nominalny: 5,5 mm
• Media: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Korpus: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Zgodność: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2, uznana praktyka inżynierska – bez oznaczenia CE dla PS × DN < 1000), EAC
• Deklaracja środowiskowa produktu: CE1E4845en (informacje o zgodności z RoHS, składzie materiałowym, opakowaniu i utylizacji)

Wymiary i masa

Dane wymiarowe zaworu VMP45.10-1.6 (bez siłownika):

• DN: 10
• Gwint przyłączy: G½B
• Wysokość całkowita H: > 200 mm (zależnie od zastosowanego siłownika)
• Wysokość korpusu H1: 44,9 mm
• Wysokość do osi króćców H2: ≈ 54 mm
• Rozstaw osi króćców K: 40 mm
• Długość korpusu L1: 60 mm
• Długość króćca L2: 30 mm
• Masa: ok. 0,36 kg

Wyposażenie dodatkowe i akcesoria

• Śrubunki gwintowane ALG.. (Siemens) – komplet ze śrubunkami i uszczelkami płaskimi:
  • Dla zaworu VMP45.10-1.6 wymagane są 2 komplety ALG132 (2 × ALG132), zgodnie z tabelą „Urządzenia współpracujące”.
  • Od strony zaworu – gwint walcowy wg ISO 228‑1; od strony instalacji – gwint walcowy wg ISO 7‑1.
  • Wersje ALG..B (mosiężne) przeznaczone są do czynników o temperaturze do 100 °C.
• Śrubunki zaciskowe SERTO typu SO 00021.. (dostępne u innych producentów) – umożliwiają podłączenie rur o odpowiednich średnicach nominalnych po stronie instalacji.
• Pokrętło sterowania ręcznego – dostępne jako część zamienna:
  • Nr katalogowy: 74 6760 273 0
  • Pasuje do zaworów w rozmiarze DN 10 (w tym VMP45.10-1.6).

Utylizacja

• Urządzenia nie należy utylizować jako odpady komunalne.
• Demontaż i złomowanie poszczególnych elementów powinny być prowadzone zgodnie z lokalnymi przepisami oraz wytycznymi ekologicznymi.

Podsumowanie

Siemens VMP45.10-1.6 to trójdrogowy zawór mieszający z obejściem DN 10, PN16, o współczynniku kvs 1,6 m³/h i precyzyjnej, stałoprocentowej charakterystyce kanału regulacyjnego A → AB. Solidna konstrukcja z brązu CC491K, bardzo niski poziom nieszczelności (do 0,02% kvs), możliwość sterowania ręcznego ze sprężyną powrotną oraz współpraca z siłownikami serii SSB.. i SSC.. czynią go niezawodnym elementem układów mieszania wody grzewczej i lodowej w małych odbiornikach instalacji HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Zawór trójdrogowy z obejściem VMP45.10-1.6 jest przeznaczony wyłącznie do zastosowań mieszających.
• Dopuszczalny kierunek przepływu tylko zgodnie z oznaczeniami producenta: A → AB oraz B → AB. Nieprawidłowy kierunek montażu może spowodować nieprawidłową pracę instalacji.
• Produkt należy stosować wyłącznie z dopuszczalnymi czynnikami: woda grzewcza, woda lodowa oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Przestrzegać dopuszczalnych parametrów pracy: ciśnienie nominalne PN16, dopuszczalne ciśnienie robocze 16 bar, temperatura czynnika od 1 do 110 °C, krótkotrwale maks. 120 °C.
• Zalecany jest montaż zaworu na powrocie instalacji. W celu zwiększenia niezawodności działania przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Zawór można montować wyłącznie w dozwolonej pozycji montażowej określonej w dokumentacji producenta; niedopuszczalny jest montaż siłownika skierowanego pionowo w dół.
• Uruchomienie zaworu jest dozwolone tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Podczas sterowania ręcznego kanał A → AB może być otwierany w zakresie 0…100%, natomiast obejście B → AB zamyka się w zakresie 70…0%.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik zostały prawidłowo zamontowane.
• Z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Rozbiórkę może wykonywać wyłącznie wykwalifikowany personel.
• Dławnica nie podlega wymianie. W razie nieszczelności należy wymienić cały zawór.
• Produkt nie podlega oznakowaniu CE na podstawie PED 2014/68/UE, art. 4 ust. 3 (uznana praktyka inżynierska).
