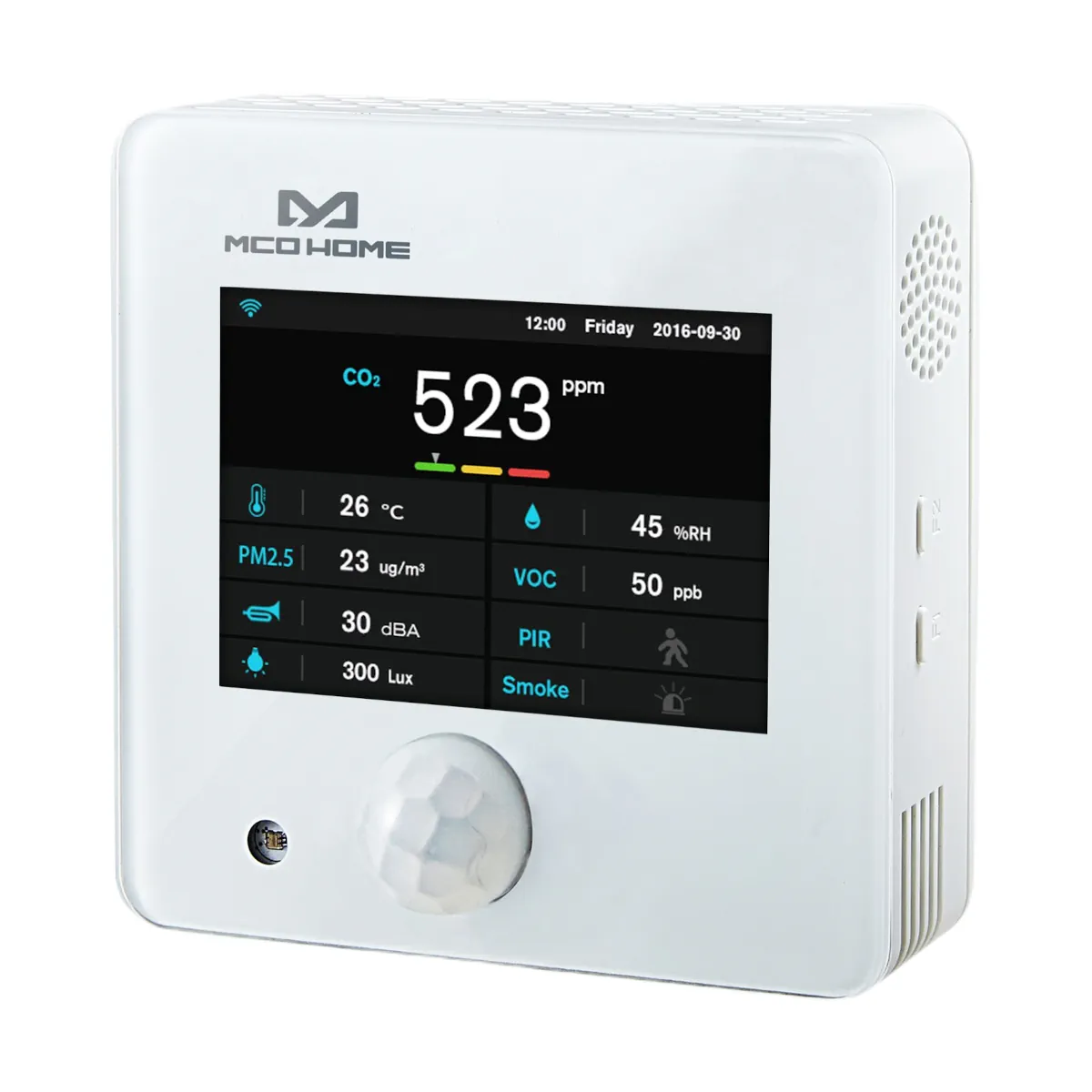

A8-9 Uniwersalny czujnik 9 w 1, temperatura, wilgotność, PM2.5, CO2, VOC, ruch, natężenie światła, poziom dźwięku, obecność dymu

A8-9 to wielosensor środowiskowy 9 w 1 z komunikacją Z-Wave Plus oraz czytelnym wyświetlaczem TFT 3,5”, który prezentuje bieżące pomiary w czasie rzeczywistym. Urządzenie integruje w jednej obudowie czujniki: temperatury, wilgotności, PM2.5, CO2, VOC, PIR (ruch), natężenia oświetlenia, hałasu oraz dymu. Może zostać dodane do dowolnej sieci Z-Wave i współpracuje z innymi urządzeniami certyfikowanymi Z-Wave.

Najważniejsze cechy

• Model: A8-9
• Typ: multi-sensor środowiskowy Z-Wave Plus z wyświetlaczem TFT
• Liczba pomiarów: 9 (Temperature, Humidity, PM2.5, CO2, VOC, PIR, Illumination, Noise, Smoke)
• Wyświetlacz: TFT 3,5”
• Komunikacja: Z-Wave Plus
• Montaż: ścienny, pionowy (Wall-mounted / Vertical)
• Obudowa: tempered glass + PC + ABS
• Maks. moc nadawania: +3 dBm
• Częstotliwość Z-Wave (Europa): 868,0–868,6 MHz oraz 869,7–870,0 MHz

Co mierzy A8-9 (wbudowane czujniki)

• Temperatura: 0…50°C
• Wilgotność: 0…99%RH
• CO2: 0…5000 ppm
• VOC: 0…64000 ppb
• PIR (ruch): kąt detekcji do 120°
• Natężenie oświetlenia: 0…40000 lux
• Hałas: 30…100 dB
• Dym: 0 lub 1 (sygnał binarny)
• PM2.5: pomiar pyłów PM2.5 (zakres nie został jednoznacznie podany w widocznej specyfikacji)

Zastosowanie

A8-9 sprawdzi się jako centralny czujnik do monitorowania jakości powietrza i warunków w pomieszczeniach (dom, biuro, sala konferencyjna). Dzięki Z-Wave Plus może raportować pomiary do centrali (gateway) i wspierać automatyzacje, np. sterowanie wentylacją, oczyszczaczem, nawilżaczem czy scenami oświetlenia.

Obsługa i funkcje (interfejs urządzenia)

Zgodnie z instrukcją urządzenie udostępnia 4 ekrany/interfejsy, pomiędzy którymi przełącza się przyciskiem F1:

• Data detecting: podgląd wszystkich danych z czujników
• Network: tryb dodawania/usuwania Z-Wave (Add/Remove)
• Parameter setting: ustawienia (m.in. kalibracje, format temperatury, przywracanie ustawień)
• Local time setting: ustawienie czasu lokalnego

Montaż – ważne zalecenia z instrukcji

• Montaż pionowy na ścianie: urządzenie powinno być zamontowane pionowo (nie na płasko ani „do góry nogami”).
• Wysokość instalacji: zalecane ok. 1,5 m nad podłogą.
• Lokalizacja: unikać bezpośredniego światła słonecznego, osłon oraz źródeł ciepła (dla poprawnych odczytów).
• Uwaga montażowa: nie montować w miejscu z silnym przewiewem oraz nie zasłaniać dolnej części urządzenia – może to wpływać na pomiary.

Dane techniczne

• Zasilanie: DC 12 V (w specyfikacji podano także 50/60 Hz dla zasilania z sieci)
• Pobór mocy (self-dissipation): ≤ 5 W
• Warunki pracy: -20…60°C; < 99%RH (bez kondensacji)
• Wymiary: 110 × 110 × 32 mm
• Rozstaw otworów montażowych (hole pitch): 60 mm lub 82 mm

Podsumowanie

A8-9 to kompaktowy, ścienny czujnik Z-Wave Plus 9 w 1 z dużym wyświetlaczem TFT 3,5”, stworzony do bieżącego monitoringu parametrów powietrza i komfortu w pomieszczeniu. Zestaw wbudowanych pomiarów (m.in. CO2, VOC, PM2.5, hałas, światło, temperatura i wilgotność) oraz możliwość integracji z siecią Z-Wave sprawiają, że jest to praktyczne rozwiązanie do automatyki i kontroli jakości środowiska wewnętrznego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt spełnia wymagania dyrektywy WEEE. Nie wyrzucać z odpadami komunalnymi; zużyte urządzenie należy przekazać do wyznaczonego punktu zbiórki.
• Urządzenie jest zgodne ze standardem Z-Wave Plus.
• Przed uruchomieniem należy przeczytać instrukcję obsługi i zachować ją do wykorzystania w przyszłości.
• Montaż powinien wykonywać wykwalifikowany elektryk posiadający znajomość schematów połączeń oraz zasad bezpieczeństwa elektrycznego, zgodnie z instrukcją producenta.
• Przed instalacją należy upewnić się, że napięcie zasilania jest zgodne ze specyfikacją urządzenia.
• Przed montażem i pracami serwisowymi należy całkowicie odłączyć zasilanie. Ryzyko porażenia prądem; przed serwisem może być wymagane odłączenie więcej niż jednego wyłącznika.
• Nie demontować, nie naprawiać i nie modyfikować urządzenia samodzielnie.
• Produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci i zwierząt.
• Urządzenie jest przeznaczone wyłącznie do użytku wewnętrznego. Nie używać na zewnątrz.
• Nie narażać urządzenia na wilgoć, wodę ani inne ciecze. Nie umieszczać płynów w pobliżu urządzenia.
• Chronić urządzenie przed upuszczeniem, uderzeniami i uszkodzeniami mechanicznymi. W przypadku uszkodzenia należy skontaktować się z dostawcą.
• Trzymać urządzenie z dala od substancji żrących, w tym kwasów, zasad oraz korozyjnych ciał stałych, cieczy i gazów.
• Urządzenie należy montować wyłącznie pionowo na ścianie. Nie instalować go w pozycji leżącej ani odwróconej.
• Urządzenie należy instalować wewnątrz pomieszczeń, na wysokości około 1,5 m nad podłogą, z dala od bezpośredniego światła słonecznego, osłon oraz źródeł ciepła, aby uniknąć błędnych odczytów.
• Nie montować urządzenia w szczelinach nawiewnych ani nad lub pod elementami mogącymi zakłócać pomiar.
• Montaż podtynkowy należy wykonywać wyłącznie w certyfikowanej plastikowej puszce instalacyjnej UL/ETL/CE o minimalnych wymiarach 65×65×45 mm i minimalnej objętości 196 cm³.
