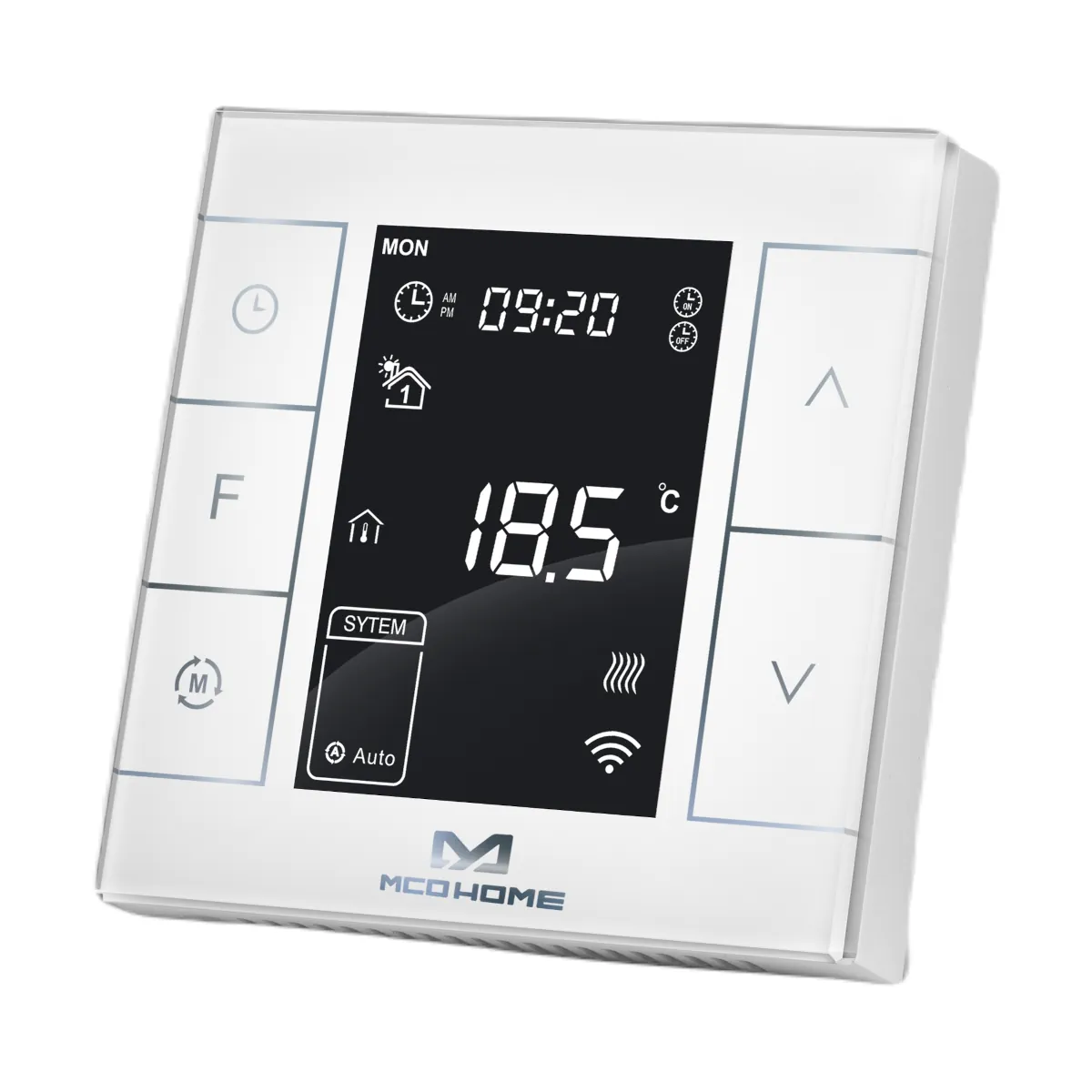

MH7H-EH_wh Termostat dedykowany do sterowania układami ogrzewania elektrycznego, biały

MH7H-EH_wh to naścienny termostat Z-Wave Plus do sterowania ogrzewaniem elektrycznym (np. folia grzewcza, grzejnik elektryczny, przewód grzewczy). Urządzenie zasilane jest w szerokim zakresie AC 85–260 V, 50/60 Hz i przełącza obciążenie poprzez wyjście przekaźnikowe o obciążalności 16 A. Panel z hartowanego szkła i dotykowymi (pojemnościowymi) przyciskami zapewnia wygodną obsługę, a opcjonalny zewnętrzny czujnik temperatury NTC umożliwia realizację m.in. funkcji ochronnych dla instalacji grzewczej.

Najważniejsze cechy

• Model: MH7H-EH_wh
• Typ: termostat do ogrzewania elektrycznego z łącznością Z-Wave Plus
• Zasilanie: AC 85–260 V, 50/60 Hz
• Zużycie własne: < 1 W
• Wyjście / obciążalność: 16 A
• Element wykonawczy: przełącznik przekaźnikowy
• Zakres nastawy temperatury: 5…37°C (41…99°F), regulowany
• Czujnik zewnętrzny (opcjonalnie): NTC, R25°C = 15 kΩ, B25/50 = 3550 K
• Warunki pracy: 0…50°C, 0…95% RH (bez kondensacji)
• Panel: hartowane szkło; obudowa PC alloy
• Interfejs: dotykowe przyciski pojemnościowe, czytelny wyświetlacz
• Wymiary: 86 × 86 × 15 mm
• Rozstaw otworów montażowych: 60–61 mm
• Moc nadawania: +3 dBm

Zastosowanie

MH7H-EH_wh służy do sterowania obciążeniami grzewczymi w instalacjach ogrzewania elektrycznego, w tym:

• folia grzewcza,
• grzejnik elektryczny,
• kabel/przewód grzewczy.

Funkcje i działanie

Tryby pracy: Manual / Auto

• Auto: termostat pracuje wg zaprogramowanych okresów czasowych i temperatur.
• Manual: termostat utrzymuje ręcznie ustawioną temperaturę.

Histereza przełączania (model EH)

• Gdy temperatura wykryta ≤ nastawa - 1,5°C – wyjście grzania włącza się.
• Gdy temperatura wykryta ≥ nastawa – wyjście grzania wyłącza się.

Program tygodniowy – 4 okresy na dobę (ustawienia domyślne)

• Pon–Pt: 05:00 – 28°C, 07:00 – 24°C, 17:00 – 28°C, 22:00 – 24°C
• Sob–Nd: 05:00 – 28°C, 09:00 – 24°C, 17:00 – 28°C, 22:00 – 24°C

Tryb wakacyjny

• Umożliwia ustawienie temperatury dla trybu wakacyjnego.
• Wartość domyślna: 10°C
• Zakres nastawy: 5…37°C

Ochrona przed zamarzaniem

• Gdy czujnik wbudowany wykryje ≤ 5°C, uruchamia się ochrona przeciwzamarzaniowa i grzanie zostaje wymuszone.
• Gdy temperatura wzrośnie powyżej 8°C, termostat wyłącza ochronę i wraca do normalnej pracy.

Ochrona wysokotemperaturowa (tylko dla ogrzewania elektrycznego, z czujnikiem zewnętrznym)

• Gdy czujnik zewnętrzny wykryje > 55°C, uruchamia się ochrona wysokotemperaturowa, a grzanie zostaje wymuszone na OFF.
• Po spadku temperatury czujnika zewnętrznego poniżej < 50°C, urządzenie wraca do normalnej pracy.

Blokada klawiatury

• Dostępna funkcja blokady przycisków (ikona blokady na ekranie) – zapobiega przypadkowym zmianom ustawień.

Z-Wave Plus

• Urządzenie jest w pełni kompatybilne z Z-Wave Plus.
• Obsługiwane klasy poleceń obejmują m.in.: THERMOSTAT_SETPOINT, THERMOSTAT_MODE, THERMOSTAT_OPERATING_STATE, SENSOR_MULTILEVEL, TIME, TIME_PARAMETERS, ASSOCIATION, CONFIGURATION, FIRMWARE_UPDATE_MD_V2.
• Częstotliwość pracy zależy od regionu (np. dla Europy: 868,0–868,4 MHz oraz 869,7–870,0 MHz).

Podłączenie elektryczne

• Zaciski: N, L, OUT oraz zaciski czujnika zewnętrznego T/T.
• Typ sterowanego obciążenia: elementy ogrzewania elektrycznego (np. folia, grzejnik elektryczny, przewód grzewczy).
• Zalecenie montażowe: stosować wyłącznie przewody miedziane.

Montaż i zalecenia instalacyjne

• Tylko do użytku wewnętrznego; nie narażać urządzenia na wilgoć, wodę ani inne ciecze.
• Montaż podtynkowy w certyfikowanej (UL/ETL/CE) plastikowej puszce.
• Minimalny rozmiar puszki: 65 × 65 × 45 mm; minimalna objętość: 190 cm³.
• Zalecana lokalizacja: ok. 1,5 m nad podłogą, z dala od bezpośredniego słońca, nawiewów i źródeł ciepła (aby uniknąć błędnych odczytów).

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Zużycie własne: < 1 W
• Wyjście: przekaźnik
• Obciążalność wyjścia: 16 A
• Zakres nastawy: 5…37°C (41…99°F)
• Czujnik zewnętrzny (opcjonalny): NTC, R25°C = 15 kΩ, B25/50 = 3550 K
• Warunki pracy: 0…50°C, 0…95% RH (bez kondensacji)
• Wymiary: 86 × 86 × 15 mm
• Rozstaw otworów montażowych: 60–61 mm
• Moc nadawania: +3 dBm

Podsumowanie

MH7H-EH_wh to termostat Z-Wave Plus do ogrzewania elektrycznego z wyjściem przekaźnikowym 16 A, szerokim zasilaniem AC 85–260 V oraz możliwością pracy w trybie Manual i Auto (4 okresy na dobę). Hartowany szklany panel, dotykowe przyciski i opcjonalny czujnik zewnętrzny NTC czynią go praktycznym rozwiązaniem do nowoczesnych instalacji grzewczych sterowanych lokalnie i przez sieć Z-Wave.
