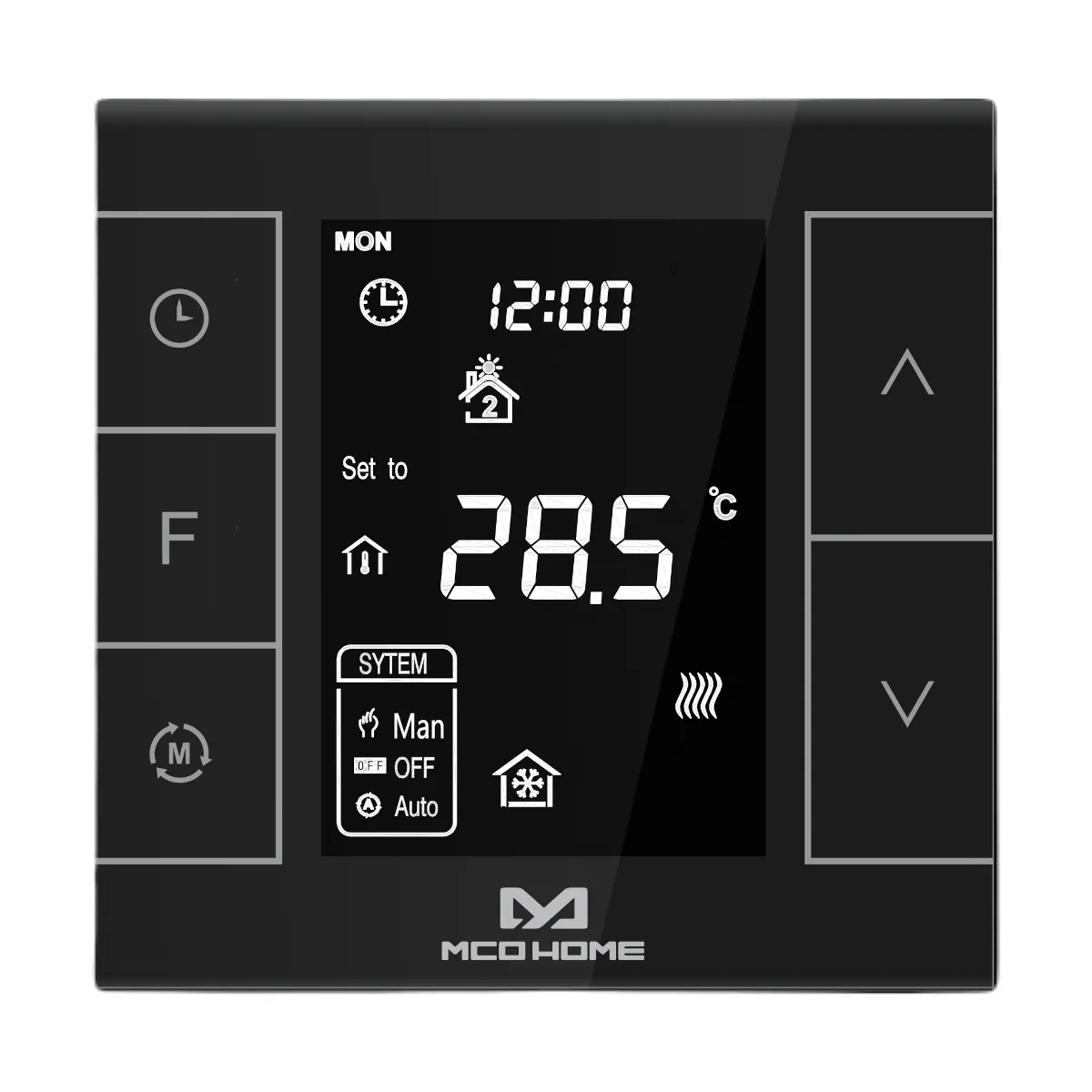

MH7H-WH_bk Termostat dedykowany do sterowania układami ogrzewania wodnego, czarny

MH7H-WH_bk to termostat do ogrzewania wodnego z łącznością Z-Wave Plus, przeznaczony do wewnętrznej kontroli temperatury. Urządzenie służy do sterowania m.in. kotłem ściennym, zaworem wodnym lub pompą i może pracować w sieci Z-Wave.

Najważniejsze cechy

• Model: MH7H-WH_bk
• Typ: termostat Z-Wave Plus do ogrzewania wodnego
• Element wykonawczy: wyjście przekaźnikowe (Relay switch)
• Panel: przyciski dotykowe (capacitive touch), panel ze szkła hartowanego
• Obudowa: PC alloy enclosure
• Funkcje: precyzyjna kalibracja temperatury, czytelny wyświetlacz, łatwa obsługa

Zastosowanie

Termostat MH7H-WH_bk jest przeznaczony do sterowania elementami instalacji ogrzewania wodnego, takimi jak:

• kocioł ścienny,
• zawór termostatyczny / zawór kulowy,
• pompa (pump).

Funkcje i obsługa

Zakres nastawy temperatury

• Zakres nastawy: 5…37°C (41…99°F) – regulowany
• Zmiana nastawy w trybie pracy: przyciskami S4 / S5
• Zapis ustawień: przyciskiem S3 lub automatycznie po ok. 25 s bezczynności

Tryby pracy

• Manual / Auto: w trybie normalnym przycisk S3 przełącza między trybem ręcznym i automatycznym.
• Vacation: w trybie normalnym długie naciśnięcie S2 uruchamia tryb urlopowy (zakres 5…37°C); ponowne długie naciśnięcie S2 wyłącza tryb.

Program czasowy (Auto) – 4 okresy dziennie

Ustawienia fabryczne programu:

• Pon–Pt: 05:00 – 28°C, 07:00 – 24°C, 17:00 – 28°C, 22:00 – 24°C
• Sob–Ndz: 05:00 – 28°C, 09:00 – 24°C, 17:00 – 28°C, 22:00 – 24°C

Blokada klawiatury

• W trybie normalnym długie naciśnięcie S1 + S4 włącza blokadę (na ekranie pojawia się ikona blokady).
• Ponowne długie naciśnięcie S1 + S4 wyłącza blokadę.

Ustawienie czasu lokalnego

• W trybie normalnym długie naciśnięcie S1 otwiera ustawienia czasu lokalnego.

Z-Wave Plus

• Urządzenie jest w pełni kompatybilne z urządzeniami Z-Wave Plus.
• Częstotliwość Z-Wave (Europa): 868.0–868.4 MHz oraz 869.7–870.0 MHz
• Maks. moc nadawania: +3 dBm
• Dodawanie/Usuwanie z sieci: naciśnij S4, aby uruchomić tryb uczenia (nadanie Node ID); wykonaj te same kroki, aby usunąć urządzenie z sieci (po usunięciu urządzenie wraca do ustawień fabrycznych Z-Wave).

Podłączenie (MH7H-WH_bk)

• Zasilanie: AC 85–260 V, 50/60 Hz
• Zaciski: N, L, COM, NO, NC
• Obciążalność styków (Contact capacity): 5 A
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik 10 A
• Czujnik zewnętrzny (opcjonalnie): NTC, R25°C = 10 kΩ, B25/50 = 3550 K

Montaż i zalecenia instalacyjne

• Wyłącznie do użytku wewnętrznego; nie używać na zewnątrz.
• Nie narażać urządzenia na wilgoć, wodę ani inne płyny.
• Instalacja zalecana na wysokości ok. 1,5 m nad podłogą; unikać bezpośredniego światła słonecznego, przykrycia oraz źródeł ciepła (ryzyko błędnego pomiaru).
• Montaż podtynkowy wyłącznie w certyfikowanej puszce (UL/ETL/CE) o minimalnym rozmiarze 65×65×45 mm i minimalnej objętości 190 cm³; stosować wyłącznie przewody miedziane.
• Przed instalacją odłączyć zasilanie (wyłącznik nadprądowy lub bezpiecznik).

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Pobór własny: < 1 W
• Zakres temperatury pracy: 0…50°C
• Wilgotność otoczenia: < 90% (bez kondensacji)
• Zakres nastawy temperatury: 5…37°C (41…99°F)
• Wymiary: 86×86×15 mm
• Rozstaw otworów montażowych (Hole pitch): 60–61 mm
• Wyjście: przekaźnik
• Obciążalność wyjścia (MH7H-WH): 5 A

Podsumowanie

MH7H-WH_bk to termostat Z-Wave Plus do ogrzewania wodnego, z szerokim zakresem zasilania AC 85–260 V oraz wyjściem przekaźnikowym 5 A. Oferuje sterowanie ręczne i automatyczne (program 4-okresowy), tryb urlopowy, blokadę klawiatury oraz możliwość pracy z opcjonalnym czujnikiem NTC, dzięki czemu sprawdza się jako sterownik temperatury w instalacjach z kotłem, zaworem i/lub pompą.
