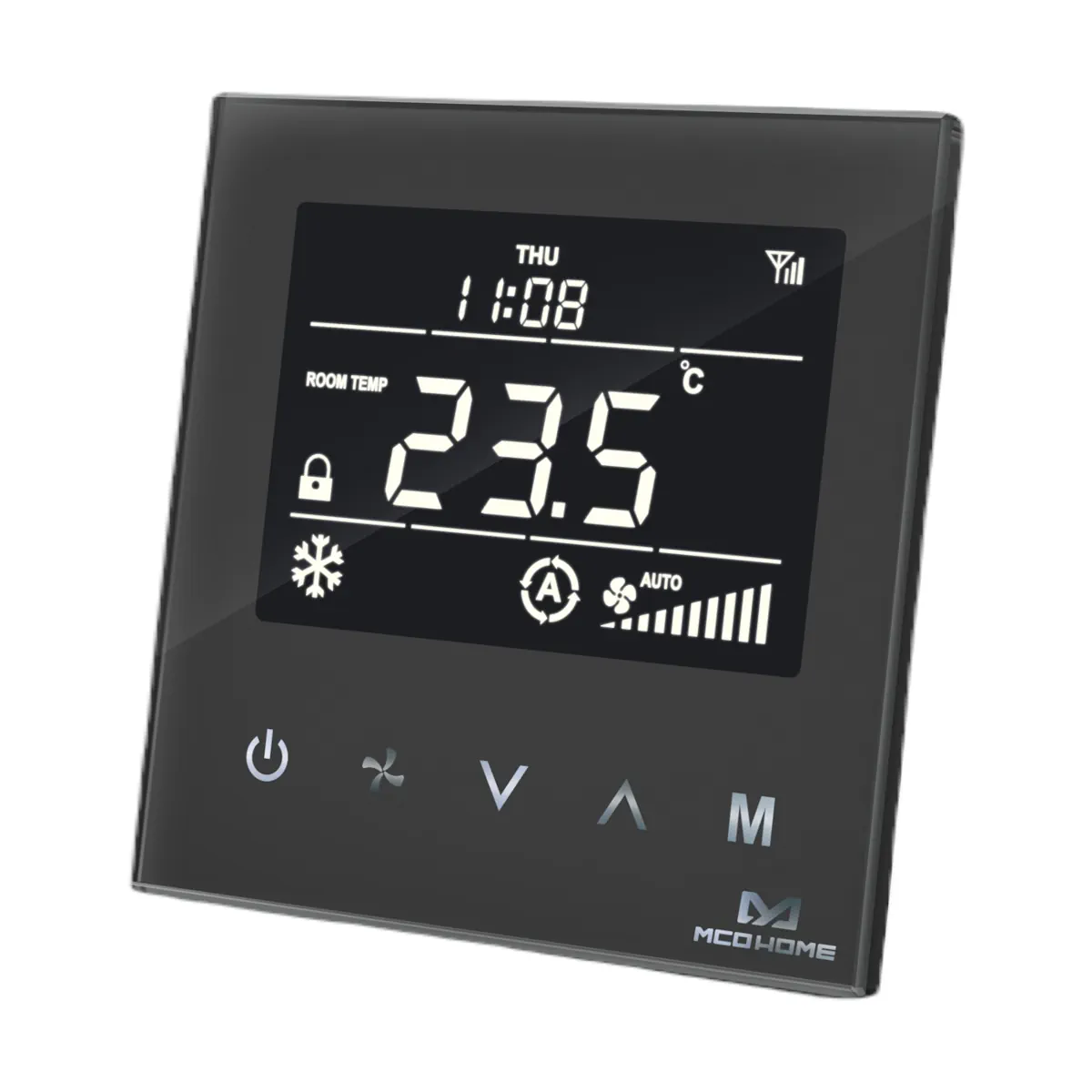

MH8-FC4_bk Termostat dedykowany do sterowania w czterorurowym systemie klimakonwektorów , czarny

MH8-FC4_bk to naścienny termostat do klimakonwektorów (fan coil) z komunikacją Z-Wave Plus, przeznaczony do instalacji 4-rurowych. Urządzenie służy do kontroli temperatury w pomieszczeniu oraz sterowania 3-biegowym wentylatorem i zaworami (osobno dla chłodzenia i grzania) w oparciu o różnicę między temperaturą zadaną a temperaturą pokojową. Termostat jest zasilany z szerokiego zakresu AC 85–260 V i może być włączany oraz obsługiwany w sieci Z-Wave wraz z innymi certyfikowanymi urządzeniami.

Najważniejsze cechy

• Model: MH8-FC4_bk
• Typ: termostat do klimakonwektora (fan coil) – instalacja 4-rurowa
• Komunikacja: Z-Wave Plus
• Sterowanie: 3-biegowy wentylator + wyjścia dla zaworu chłodzenia i zaworu grzania
• Panel: pojemnościowy (dotykowy)
• Obudowa: panel ze szkła hartowanego, obudowa z tworzywa PC alloy
• Pamięć nieulotna: zapobiega utracie danych przy zaniku zasilania
• Kalibracja temperatury: funkcja precyzyjnej kalibracji
• Montaż: instalacja z płytką montażową (back plate)

Zastosowanie

Termostat MH8-FC4_bk jest przeznaczony do wewnętrznej kontroli temperatury w systemach HVAC z klimakonwektorami 4-rurowymi, gdzie grzanie i chłodzenie realizowane są niezależnie (oddzielne obwody i zawory). Urządzenie odczytuje temperaturę pomieszczenia i automatycznie dobiera pracę wentylatora oraz zaworów w zależności od różnicy temperatur.

Funkcje i działanie

Tryby pracy

• Cooling (chłodzenie)
• Heating (grzanie)
• Ventilation (wentylacja)

Prędkości wentylatora

• Low / Medium / High
• Auto – automatyczny dobór prędkości w zależności od różnicy temperatur

Automatyka (logika pracy wg różnicy temperatur)

W trybach chłodzenia i grzania termostat steruje zaworem oraz prędkością wentylatora w oparciu o różnicę między temperaturą pokojową a temperaturą zadaną:

• Chłodzenie: gdy temperatura pokojowa jest ≤ temperatury zadanej – zawór zamyka się, wentylator zatrzymuje się; przy wzroście temperatury powyżej zadanej o +1 / +2 / +3°C uruchamiana jest odpowiednio prędkość niska / średnia / wysoka.
• Grzanie: gdy temperatura pokojowa jest ≥ temperatury zadanej – zawór zamyka się, wentylator zatrzymuje się; przy spadku temperatury poniżej zadanej o -1 / -2 / -3°C uruchamiana jest odpowiednio prędkość niska / średnia / wysoka.

Jednostki temperatury

• Możliwość przełączenia jednostek °C / °F.

Sygnalizacja błędu czujnika

• W przypadku błędu czujnika temperatury pojawia się komunikat „E1”; wentylator zatrzymuje się, a zawór zamyka się automatycznie.

Podłączenie elektryczne i wyjścia

• Interfejs podłączeń: listwa zaciskowa (terminal block)
• Element wykonawczy: przełączanie przekaźnikowe (relay switch)
• Obciążenie rezystancyjne: ≤ 3 A
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik 10 A

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Zużycie własne: ≤ 1 W
• Czujnik temperatury: NTC 10K
• Dokładność wskazania (display): 0,1°C
• Zakres nastawy temperatury: 5–35°C (regulowany)
• Warunki pracy: 0–55°C, ≤ 95% RH (bez kondensacji)
• Wymiary: 86 × 86 × 41,8 mm
• Z-Wave – pasmo (EU): 868,0–868,6 MHz oraz 869,7–870,0 MHz
• Maks. moc transmisji: ≤ +3 dBm

Montaż i zalecenia instalacyjne

• Miejsce montażu: zalecana wysokość ok. 1,5 m nad podłogą.
• Unikać montażu w miejscu narażonym na bezpośrednie nasłonecznienie, przykrycie oraz w pobliżu źródeł ciepła (ryzyko błędnych odczytów).
• Zastosowanie: wyłącznie wewnątrz budynków.

Podsumowanie

MH8-FC4_bk to dotykowy termostat Z-Wave Plus do klimakonwektorów 4-rurowych, który umożliwia automatyczne sterowanie 3-biegowym wentylatorem oraz zaworami grzania i chłodzenia. Szeroki zakres zasilania AC 85–260 V, przekaźnikowe wyjścia oraz funkcje takie jak pamięć nieulotna i kalibracja temperatury sprawiają, że jest to praktyczne rozwiązanie do nowoczesnych instalacji HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Zużyty produkt należy przekazać do wyznaczonego punktu zbiórki sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
• Termostat przeznaczony jest wyłącznie do użytku wewnętrznego. Nie stosować na zewnątrz budynków.
• Przed uruchomieniem należy zapoznać się z instrukcją producenta. Montaż i instalację powinien wykonywać wykwalifikowany elektryk posiadający znajomość schematów połączeń i zasad bezpieczeństwa elektrycznego.
• Przed montażem lub podłączeniem należy odłączyć zasilanie. Aby uniknąć zagrożenia pożarem, porażeniem lub śmiercią, przed instalacją należy odciąć zasilanie odpowiednim wyłącznikiem nadprądowym lub bezpiecznikiem.
• Ryzyko porażenia elektrycznego: przed serwisowaniem może być wymagane odłączenie więcej niż jednego wyłącznika odcinającego zasilanie urządzenia.
• Przed instalacją należy potwierdzić zgodność napięcia zasilania z wymaganiami urządzenia. Nieprawidłowe zasilanie lub podłączenie może spowodować uszkodzenie produktu albo instalacji.
• Nie demontować, nie otwierać ani nie modyfikować urządzenia samodzielnie.
• Chronić urządzenie przed wilgocią, wodą i innymi cieczami. Nie umieszczać płynów na urządzeniu ani w jego pobliżu.
• Urządzenie należy chronić przed kwasami, żrącymi substancjami stałymi, cieczami i gazami, aby uniknąć uszkodzenia.
• Należy unikać nadmiernych drgań podczas użytkowania i montażu, aby zapobiec uszkodzeniom mechanicznym.
• Produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci i zwierząt.
• Urządzenie należy montować w standardowej puszce instalacyjnej UL/ETL/CE o minimalnych wymiarach 86 × 86 × 60 mm i minimalnej objętości 443 cm³. Stosować wyłącznie przewody miedziane.
• Termostat należy instalować w miejscu reprezentatywnym dla temperatury pomieszczenia, około 1,5 m nad podłogą, z dala od bezpośredniego nasłonecznienia, osłon i innych źródeł ciepła, aby uniknąć błędnych wskazań temperatury.
• Maksymalne obciążenie rezystancyjne wyjścia wynosi 3 A. Nie przekraczać parametrów znamionowych urządzenia.
• Produkt wymaga zewnętrznego zabezpieczenia nadprądowego 10 A.
• Urządzenie jest przeznaczone do sterowania systemem fan coil 4-rurowym. Stosowanie niezgodne z przeznaczeniem może prowadzić do nieprawidłowej pracy lub uszkodzenia instalacji.

Pliki do pobrania:
MH8-FC4_bk Karta katalogowa
