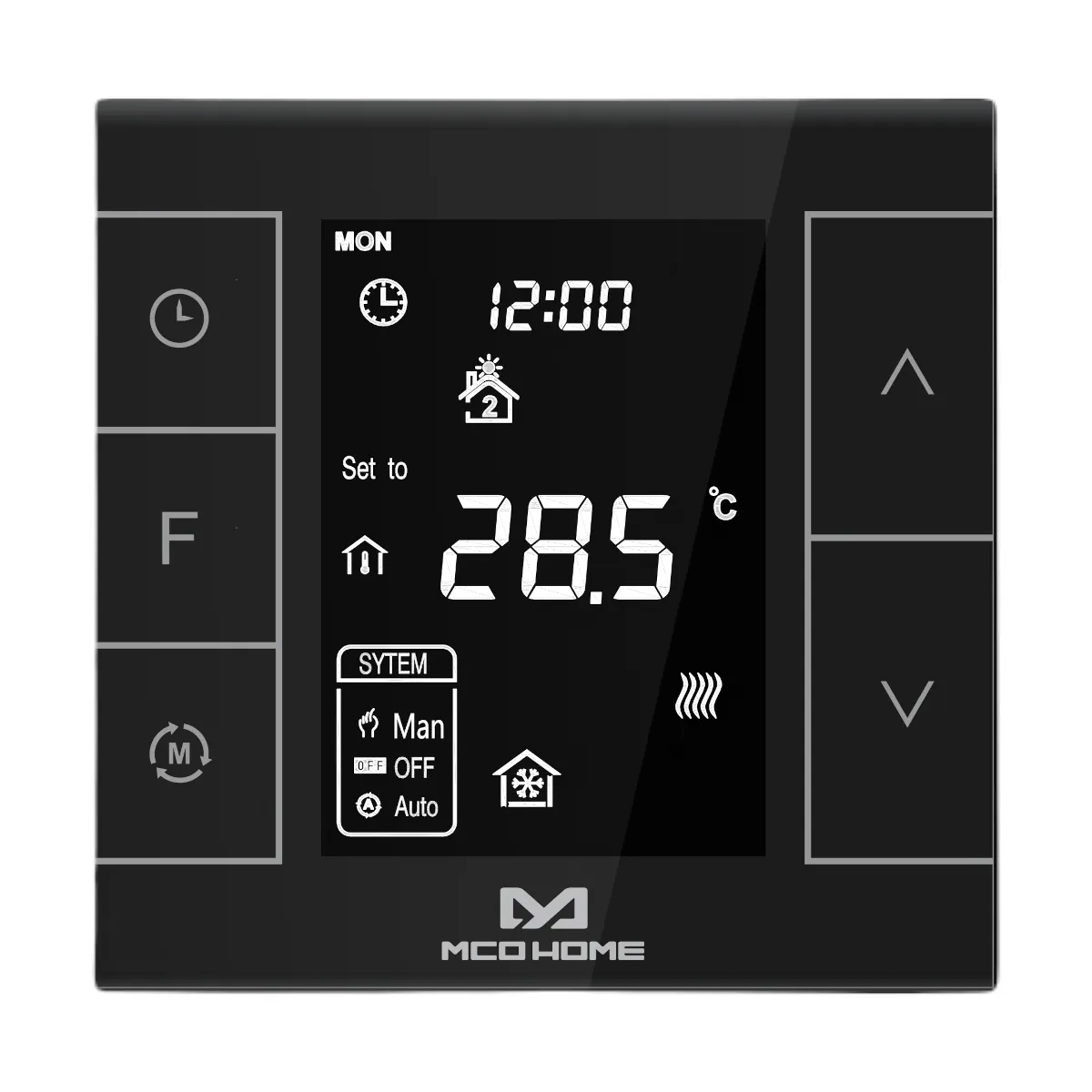

MH7H-EH_bk Termostat dedykowany do sterowania układami ogrzewania elektrycznego, czarny

MH7H-EH_bk to ścienny termostat do ogrzewania elektrycznego z łącznością Z-Wave Plus, przeznaczony do kontroli temperatury wewnątrz pomieszczeń. Urządzenie pracuje z zasilaniem AC 85–260 V, 50/60 Hz i posiada wyjście przekaźnikowe 16 A do sterowania obciążeniami takimi jak folia/mata grzewcza, przewód grzejny czy grzejnik elektryczny. Panel z hartowanego szkła oraz dotykowe przyciski pojemnościowe zapewniają wygodną obsługę i czytelny podgląd parametrów pracy.

Najważniejsze cechy

• Model: MH7H-EH_bk
• Typ: termostat pokojowy do ogrzewania elektrycznego
• Komunikacja: Z-Wave Plus
• Zasilanie: AC 85–260 V, 50/60 Hz
• Wyjście sterujące: przekaźnik
• Obciążalność styków: 16 A
• Pobór własny: < 1 W
• Zakres nastawy temperatury: 5…37°C (regulowany)
• Czujnik zewnętrzny (opcjonalnie): NTC R25°C = 10 kΩ, B25/50 = 3550 K
• Panel: hartowane szkło; obudowa PC alloy
• Przyciski: dotykowe (pojemnościowe)

Zastosowanie

MH7H-EH_bk przeznaczony jest do sterowania ogrzewaniem elektrycznym w pomieszczeniach (montaż wewnętrzny), w tym m.in.:

• folią lub matą grzewczą,
• przewodem grzejnym,
• grzejnikiem elektrycznym.

Funkcje i działanie

Regulacja temperatury (histereza dla MH7H-EH)

• Gdy temperatura wykryta ≤ temperatura zadana − 1,5°C – wyjście załącza ogrzewanie.
• Gdy temperatura wykryta ≥ temperatura zadana + 1,5°C – wyjście wyłącza ogrzewanie.

Tryby pracy

• Manual: praca według ręcznie ustawionej temperatury.
• Auto: praca wg harmonogramu (4 okresy czasowe w ciągu dnia).
• Vacation (wakacyjny): ustawienie temperatury dla zadanego przedziału dni.

Domyślny harmonogram Auto (4 okresy)

• Pon–Pt: 05:00 – 28°C, 07:00 – 24°C, 17:00 – 28°C, 22:00 – 24°C
• Sob–Nd: 05:00 – 28°C, 09:00 – 24°C, 17:00 – 28°C, 22:00 – 24°C

Blokada klawiszy

• Dostępna funkcja blokady przycisków (ikona blokady na ekranie informuje o stanie).

Ochrona przeciwzamrożeniowa (opcjonalna)

• Gdy czujnik wbudowany wykryje temperaturę ≤ 5°C, termostat uruchamia funkcję anti-freeze (ogrzewanie wymuszone).
• Po wzroście temperatury do ≥ 8°C funkcja zostaje wyłączona i urządzenie wraca do trybu normalnego.

Ochrona przed przegrzaniem (MH7H-EH – tylko dla ogrzewania elektrycznego)

• Gdy zewnętrzny czujnik temperatury wykryje wartość ≥ 55°C, termostat uruchamia ochronę wysokiej temperatury i wymusza wyłączenie ogrzewania.
• Po spadku temperatury do ≤ 50°C urządzenie wraca do normalnej pracy (ikona ochrony znika).

Z-Wave Plus

• Urządzenie jest Z-Wave Plus i może być włączane/wyłączane z sieci Z-Wave (inclusion/exclusion).
• Po dodaniu do sieci może być obsługiwane przez kontroler/bramkę Z-Wave.

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Pobór własny: < 1 W
• Obciążalność wyjścia: 16 A
• Czujnik zewnętrzny (opcjonalnie): NTC R25°C = 10 kΩ, B25/50 = 3550 K
• Warunki pracy: 0…50°C, N.C (bez kondensacji)
• Zakres nastawy: 5…37°C (41…99°F), regulowany
• Wymiary: 86 × 86 × 15 mm
• Rozstaw otworów montażowych: 60–61 mm

Montaż i bezpieczeństwo

• Przeznaczenie: wyłącznie do użytku wewnętrznego (nie stosować na zewnątrz).
• Lokalizacja montażu: zalecany montaż na wysokości ok. 1,5 m nad podłogą, z dala od bezpośredniego nasłonecznienia i źródeł ciepła.
• Montaż podtynkowy: wyłącznie w certyfikowanej puszce; minimalny rozmiar 65 × 65 × 45 mm, minimalna objętość 190 cm³.
• Przewody: stosować wyłącznie przewody miedziane.
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik nadprądowy 10 A.
• Uwaga: przed instalacją odłączyć zasilanie (wyłącznik/bezpiecznik).

Podsumowanie

MH7H-EH_bk to nowoczesny termostat Z-Wave Plus do sterowania ogrzewaniem elektrycznym z wyjściem 16 A. Oferuje harmonogram Auto (4 okresy), tryb Manual i Vacation, blokadę klawiszy oraz funkcje ochronne (w tym ochronę przed przegrzaniem dla instalacji z czujnikiem zewnętrznym), a przy tym zapewnia prostą obsługę dzięki szklanemu panelowi i dotykowym przyciskom.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Zużyte urządzenie należy przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
• Produkt przeznaczony wyłącznie do użytku wewnętrznego. Nie używać na zewnątrz.
• Nie narażać urządzenia na wilgoć, wodę ani inne ciecze. Nie umieszczać cieczy w pobliżu ani na urządzeniu.
• Przed rozpoczęciem instalacji należy odłączyć zasilanie obwodu odpowiednim wyłącznikiem nadprądowym lub bezpiecznikiem. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem lub pożarem.
• Ryzyko porażenia prądem. Przed serwisem może być wymagane odłączenie więcej niż jednego obwodu zasilającego w celu pełnego odłączenia urządzenia od napięcia.
• Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub instalacji.
• Nie należy samodzielnie demontować, naprawiać ani modyfikować urządzenia.
• Urządzenie nie jest zabawką. Przechowywać i użytkować poza zasięgiem dzieci oraz zwierząt.
• Termostat należy montować podtynkowo w odpowiedniej certyfikowanej puszce instalacyjnej z tworzywa. Do podłączenia stosować wyłącznie przewody miedziane.
• Urządzenie należy instalować w miejscu suchym, z dala od bezpośredniego nasłonecznienia, źródeł ciepła i przeciągów, aby uniknąć błędnych odczytów temperatury i nieprawidłowej pracy.
• Model MH7H-EH jest przeznaczony do sterowania elektrycznym ogrzewaniem i pracuje przy zasilaniu 230 V AC, 50/60 Hz. Nie stosować poza parametrami znamionowymi producenta.
• Maksymalne obciążenie wyjścia dla modelu MH7H-EH wynosi 16 A. Przekroczenie dopuszczalnego obciążenia może spowodować przegrzanie, uszkodzenie urządzenia lub zagrożenie pożarowe.
• W przypadku współpracy z zewnętrznym czujnikiem temperatury funkcja ochrony wysokotemperaturowej może automatycznie wyłączyć ogrzewanie po przekroczeniu temperatury granicznej. Należy stosować wyłącznie czujniki i konfigurację zgodne z dokumentacją producenta.
