MH-3928 Termostat dedykowany do sterowania układami ogrzewania z pompą ciepła, biały

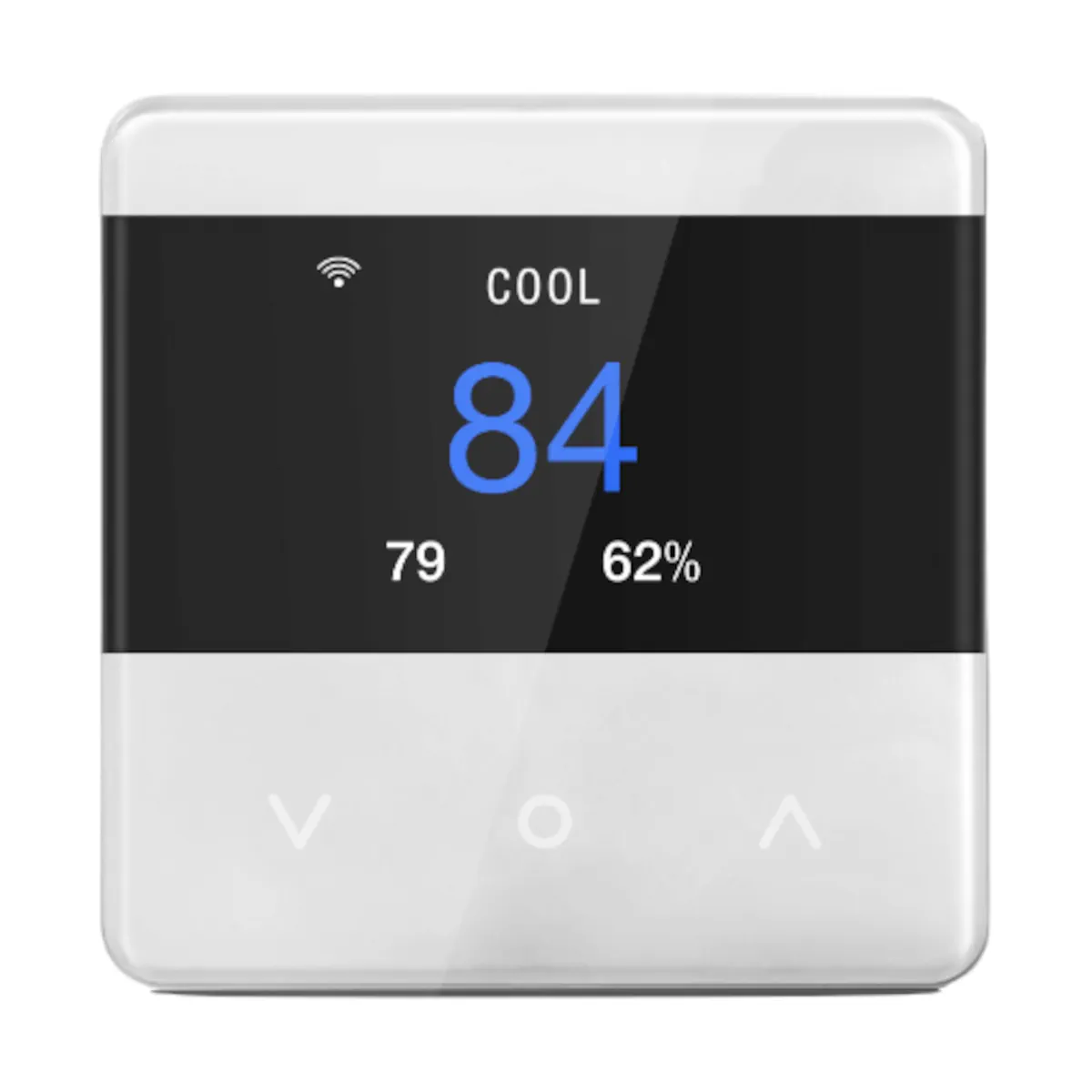

MH-3928 to ścienny termostat 24 V AC z łącznością Z-Wave Plus, przeznaczony do sterowania instalacjami ogrzewania i chłodzenia typu HVAC. Urządzenie obsługuje do 3 stopni grzania oraz do 2 stopni chłodzenia (w zależności od wybranego typu sterowania), oferuje m.in. Auto Changeover, tryb EM Heat, możliwość ustawienia opóźnienia sprężarki oraz zmianę logiki O/B. Panel posiada dotykowy interfejs i umożliwia szybkie podłączenie przewodów bez użycia wkrętaka.

Najważniejsze cechy

• Model: MH-3928
• Komunikacja: Z-Wave Plus, obsługa S2
• Zastosowanie: systemy HVAC (m.in. kocioł gazowy/olejowy, ogrzewanie elektryczne, wodne, pompa ciepła), 8 typów systemów sterowania
• Stopnie pracy: do 3 stopni grzania i do 2 stopni chłodzenia (zależnie od konfiguracji)
• Funkcje: Auto Changeover, EM Heat Mode, O/B Changeover, regulowane opóźnienie sprężarki
• Interfejs: dotykowe przyciski (touch button operation interface)
• Wyświetlane informacje: m.in. temperatura zadana, temperatura (Indoor Temperature), wilgotność, status grzania/chłodzenia, opóźnienie sprężarki, sygnał Z-Wave
• Element wykonawczy: przekaźniki
• Zasilanie: AC 24 V (wymagany przewód „C”)

Zastosowanie

Termostat MH-3928 jest przeznaczony do sterowania systemami ogrzewania i chłodzenia, w tym m.in.:

• kotły gazowe/olejowe (gas/fuel boiler),
• ogrzewanie elektryczne (electric heating),
• ogrzewanie wodne (water heating),
• pompy ciepła (heat pump).

W urządzeniu dostępnych jest 8 typów systemów sterowania (wybieranych w ustawieniach), co pozwala dopasować pracę wyjść do konkretnej instalacji.

Funkcje i działanie

Wskaźniki pracy

• Kolor czerwony: wyjście pracuje w trybie grzania.
• Kolor niebieski: wyjście pracuje w trybie chłodzenia.
• Ikona zgaszona: wyjście jest zamknięte (output is closed).

Nastawa temperatury i tryby

• Zmiana temperatury zadanej: przyciskami „▲/▼”.
• Domyślny zakres nastawy (HEAT/COOL): 5–37°C (41–98°F).
• Tryb AUTO: możliwe ustawienie osobnego punktu nastawy Auto Mode Setpoint (zmiana „▲/▼”; urządzenie wraca do ekranu głównego po kilku sekundach bezczynności).
• Tryb EM Heat: dostępny jako ustawienie (EM HEAT MODE).

Tryb pracy wentylatora

• Fan On: praca ręczna wentylatora; w stanie OFF termostatu wentylator jest OFF.
• Fan Auto: wentylator włącza się automatycznie podczas grzania/chłodzenia i wyłącza po zamknięciu wyjścia.

Ekran

• Screen brightness: możliwe ustawienie Auto Off lub Always On.
• Screen Off: automatyczne wyłączanie ekranu po zadanym czasie (parametr SCREEN OFF).

Z-Wave Plus (integracja)

• Z-Wave Plus: urządzenie jest w pełni kompatybilne z Z-Wave Plus.
• Bezpieczeństwo: obsługa S2.
• Obsługiwane klasy poleceń (Command Classes):
  • COMMAND_CLASS_ZWAVEPLUS_INFO
  • COMMAND_CLASS_SECURITY, COMMAND_CLASS_SECURITY_2
  • COMMAND_CLASS_VERSION
  • COMMAND_CLASS_MANUFACTURER_SPECIFIC
  • COMMAND_CLASS_DEVICE_RESET_LOCALLY
  • COMMAND_CLASS_ASSOCIATION, COMMAND_CLASS_ASSOCIATION_GRP_INFO
  • COMMAND_CLASS_SENSOR_MULTILEVEL_V5
  • COMMAND_CLASS_THERMOSTAT_SETPOINT
  • COMMAND_CLASS_THERMOSTAT_MODE
  • COMMAND_CLASS_THERMOSTAT_OPERATING_STATE, COMMAND_CLASS_THERMOSTAT_OPERATING_STATE_REPORT
  • COMMAND_CLASS_THERMOSTAT_FAN_MODE, COMMAND_CLASS_THERMOSTAT_FAN_STATE
  • COMMAND_CLASS_TRANSPORT_SERVICE_V2
  • COMMAND_CLASS_SUPERVISION
  • COMMAND_CLASS_FIRMWARE_UPDATE_MD
  • COMMAND_CLASS_BASIC
  • COMMAND_CLASS_CONFIGURATION
• Raportowanie: przewidziane m.in. raporty zmian temperatury i wilgotności (różnica i/lub interwał czasowy – zależnie od parametrów).

Podłączenie elektryczne (zaciski)

Wymagane zasilanie: 24 V AC z przewodem „C” (REQUIRED: 24 VAC POWER “C” WIRE). Urządzenie wspiera okablowanie z pojedynczym lub podwójnym transformatorem (wg schematów z instrukcji).

• C: wspólny
• Rc: zasilanie 24 V AC (chłodzenie)
• Rh: zasilanie 24 V AC (grzanie)
• O/B: grzanie lub przełączanie (changeover)
• W2 / AUX: 2. stopień grzania lub grzanie pomocnicze (auxiliary heating)
• G: wentylator
• Y1: sprężarka – stopień 1
• Y2: sprężarka – stopień 2

Dane techniczne

• Zasilanie: AC 24 V
• Obciążenie rezystancyjne: < 1 A
• Pobór własny (Self-Consuming): < 2 W
• Czujnik: NTC thermistor
• Zakres nastawy temperatury: 10–37°C
• Dokładność (Precision): 0,1°C
• Wymiary (Dimension): 100 × 86 × 20 mm
• Montaż (Installation): rozstaw otworów 60,3 mm
• Maks. moc nadawcza Z-Wave: +3 dBm
• Częstotliwość Z-Wave (Europa): 868,0–868,6 MHz oraz 869,7–870,0 MHz

Ustawienia (menu i parametry)

W urządzeniu dostępne są ustawienia m.in. dla: resetu fabrycznego, trybu EM HEAT, blokady klawiszy, dźwięku klawiszy (beep), zmiany logiki CHANGE OVER oraz O/B LOGIC, wyboru skali °C/°F, typu sterowania (CONTROL TYPE), różnicy temperatur (TEMP DIFF), kalibracji (TEMP CALIBRA), limitów nastawy (SET UPPER / SET LOWER), opóźnienia sprężarki (PROTECT DELAY) i czasu wygaszania ekranu (SCREEN OFF).

Podsumowanie

MH-3928 to wielofunkcyjny termostat 24 V AC do instalacji HVAC, łączący obsługę wielostopniowego grzania/chłodzenia z integracją Z-Wave Plus (S2). Dotykowy panel, możliwość konfiguracji logiki O/B, tryb EM Heat, regulowane opóźnienie sprężarki oraz raportowanie (m.in. temperatura i wilgotność) czynią go praktycznym rozwiązaniem do instalacji przewodowych sterowanych napięciem 24 V AC.

Pliki do pobrania:
MH-3928 Karta katalogowa
