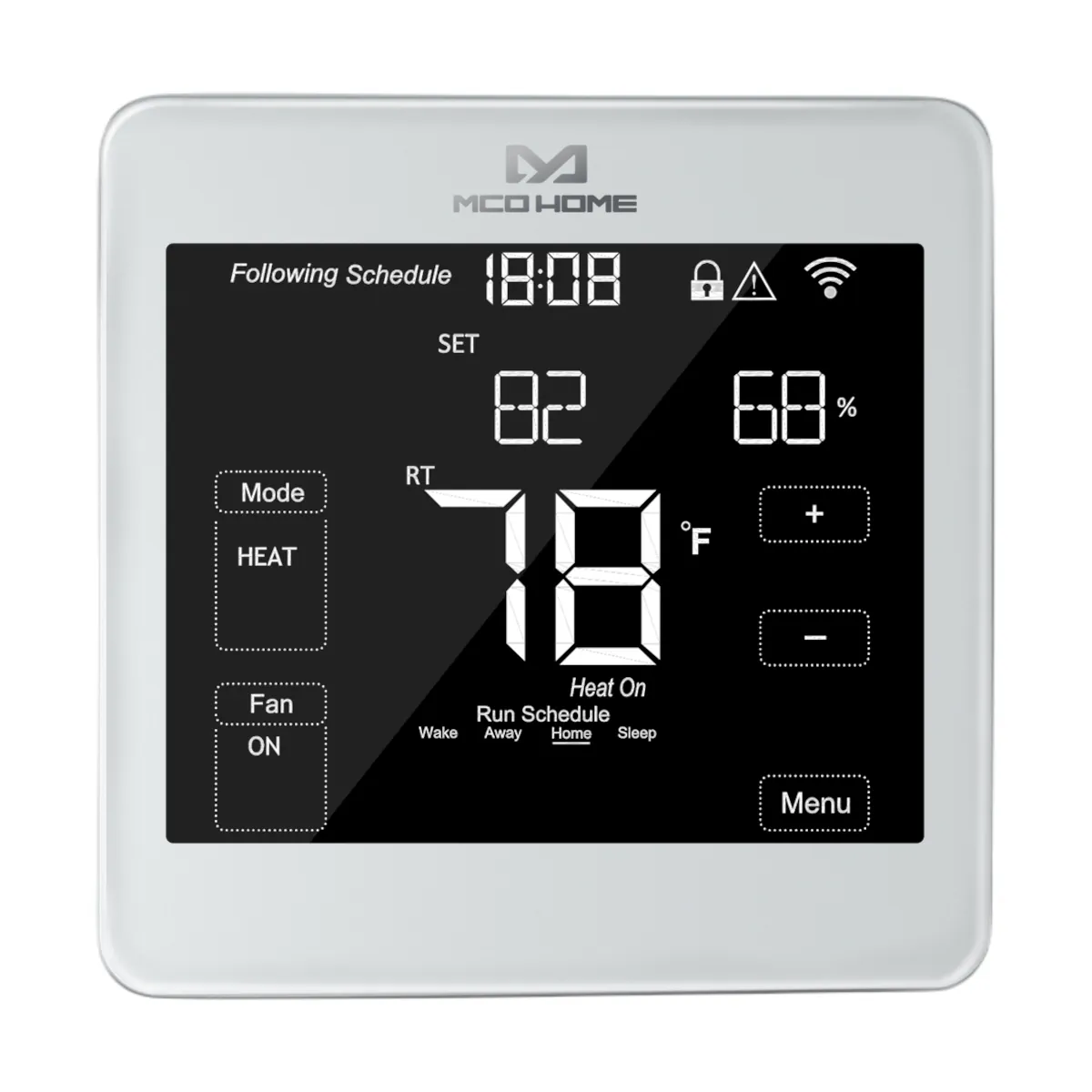

MH-F500 Termostat dedykowany do sterowania układami ogrzewania z pompą ciepła, biały

MH-F500 to nowoczesny termostat pokojowy HVAC z dotykowym ekranem i łącznością Z-Wave Plus, przeznaczony do sterowania systemami grzania i chłodzenia (do 3 stopni grzania oraz 2 stopni chłodzenia) w ramach 8 typów systemów sterowania. Urządzenie oferuje m.in. aktywację EM Heat, regulowany czas opóźnienia sprężarki oraz obsługę O/B changeover dla pomp ciepła. Szklany front, czuły panel oraz szybkozłączki ułatwiają montaż, a harmonogram 7-dniowy i 4 tryby dzienne zwiększają wygodę użytkowania.

Najważniejsze cechy

• Producent: MCOHome
• Model: MH-F500
• Typ urządzenia: termostat (sterowanie HVAC) z ekranem dotykowym
• Wyświetlacz: 4,3” LCD, obsługa dotykowa
• Programowanie: 7 dni, 4 okresy czasowe
• Tryby pracy: Schedule / Hold
• Sterowanie systemem: do 3 stopni grzania i 2 stopni chłodzenia, 8 typów systemów sterowania
• Funkcje HVAC: EM Heat, regulowane opóźnienie sprężarki, O/B changeover
• Połączenia montażowe: szybkie podłączanie przewodów (bez śrubokręta)
• Łączność: Z-Wave Plus, obsługa S2
• Obudowa: szkło hartowane + PC
• Użytkowanie: wyłącznie do wewnątrz (indoor use only)

Zastosowanie

• sterowanie instalacjami grzania/chłodzenia w budynkach (HVAC),
• zastosowanie m.in. w systemach takich jak: kocioł gazowy/olejowy, ogrzewanie elektryczne, ogrzewanie wodne, pompa ciepła (zgodnie z zakresem zastosowań z instrukcji),
• obsługa wentylatora (wyjście G – Fan).

Funkcje i obsługa

Tryby systemu i wentylatora

• Tryb systemu: wybór trybu z poziomu urządzenia (m.in. HEAT/COOL/AUTO/OFF).
• Tryb wentylatora: Fan On / Fan Auto.
• Ustawienie temperatury: przyciskami „+ / -” na panelu.

Harmonogram 7-dniowy

• programowanie tygodniowe,
• 4 okresy czasowe w ciągu dnia,
• tryb Schedule (praca wg harmonogramu) oraz Hold (utrzymanie stałej temperatury).

Funkcje dla pomp ciepła i ochrona sprężarki

• O/B changeover – obsługa zaworu rewersyjnego.
• Compressor delay time – regulowane opóźnienie sprężarki.
• EM Heat activation – tryb awaryjnego dogrzewania (EM Heat).

Łączność Z-Wave

• Standard: Z-Wave Plus
• Bezpieczeństwo: obsługa S2
• Maks. moc nadawania: +3 dBm
• Częstotliwość (Europa): 868.0–868.6 MHz oraz 869.7–870.0 MHz

Podłączenie elektryczne (zaciski)

• 1 – C: zasilanie 24 V AC
• 2 – Rh: zasilanie 24 V AC
• 3 – Rc: zasilanie 24 V AC
• 4 – W1: grzanie + changeover
• 5 – O/B: zawór rewersyjny (changeover valve)
• 6 – G: wentylator (Fan)
• 7 – Y1: sprężarka – stopień 1
• 8 – Y2: sprężarka – stopień 2

Dane techniczne

• Zasilanie: AC 24 V
• Obciążenie rezystancyjne: < 1 A
• Pobór własny: < 2 W
• Czujnik temperatury: termistor NTC
• Zakres nastawy temperatury: 10–35°C (50–95°F)
• Dokładność: 0,1°C (1°F)
• Materiał obudowy: szkło hartowane + PC
• Wymiary: 102 × 102 × 20 mm
• Montaż: rozstaw otworów 60 mm lub 82 mm
• Element wykonawczy: przekaźnik (relay switch)

Podsumowanie

MH-F500 to dotykowy termostat HVAC AC 24 V z funkcjami istotnymi dla systemów grzania/chłodzenia, w tym EM Heat, O/B changeover oraz opóźnieniem sprężarki. Program tygodniowy (7 dni, 4 okresy) i Z-Wave Plus (z obsługą S2) sprawiają, że jest to praktyczne rozwiązanie do sterowania klimatem w instalacjach domowych i komercyjnych.

Pliki do pobrania:
MH-F500 Karta katalogowa
