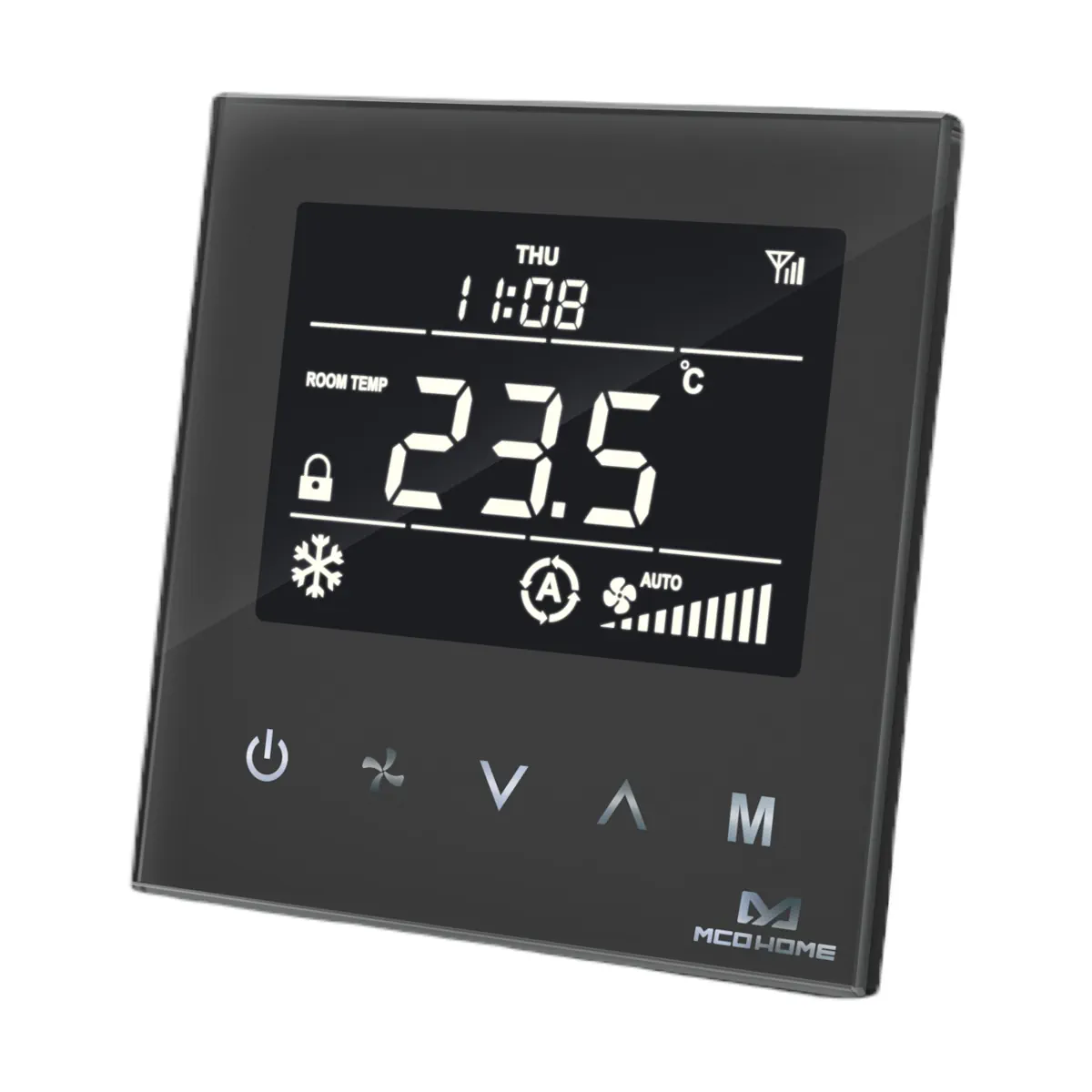

MH8-FC_bk Termostat dedykowany do sterowania w dwururowym systemie klimakonwektorów , czarny

MH8-FC_bk to naścienny/ podtynkowy termostat do klimakonwektorów (fan coil) z komunikacją Z-Wave Plus, przeznaczony do instalacji 2-rurowych. Urządzenie odczytuje temperaturę pomieszczenia i steruje 3-biegowym wentylatorem oraz wyjściem na zawór elektryczny (np. kulowy) lub zawór powietrza, zapewniając wygodną regulację komfortu w trybach grzania/chłodzenia oraz wentylacji. Panel z przyciskami pojemnościowymi i hartowanym szkłem ułatwia obsługę, a wbudowana pamięć non-volatile chroni ustawienia po zaniku zasilania.

Najważniejsze cechy

• Model: MH8-FC_bk
• Typ: termostat do klimakonwektorów (fan coil), system 2-rurowy
• Łączność: Z-Wave Plus (może być dołączany i obsługiwany w dowolnej sieci Z-Wave z innymi urządzeniami Z-Wave Certified)
• Sterowanie: 3-biegowy wentylator oraz zawór (przekaźniki)
• Panel: przyciski pojemnościowe, front z hartowanego szkła
• Obudowa: PC alloy
• Pamięć ustawień: non-volatile (ochrona przed utratą danych po zaniku zasilania)
• Kalibracja temperatury: funkcja precyzyjnej kalibracji

Zastosowanie

MH8-FC_bk jest przeznaczony do sterowania klimakonwektorami w instalacjach wewnętrznych (indoor), w których wymagane jest:

• utrzymanie zadanej temperatury w pomieszczeniu,
• sterowanie wentylatorem 3-biegowym (Low/Medium/High),
• sterowanie wyjściem na zawór (np. elektryczny/kulowy) w układzie 2-rurowym,
• integracja sterowania z automatyką budynkową poprzez Z-Wave Plus.

Funkcje i działanie

Tryby pracy

• Cooling / Heating: termostat pracuje w trybie chłodzenia lub grzania (w zależności od ustawienia trybu).
• Ventilation: tryb wentylacji.

Ustawienie temperatury i jednostek

• Zakres nastawy: 5…35°C (41…95°F) – regulowany.
• Zmiana jednostki: możliwość przełączenia °C / °F (w trybie °F na wyświetlaczu pojawia się „F”).

Sterowanie prędkością wentylatora

• Tryb ręczny: dostępne przełączanie prędkości wentylatora (Low / Medium / High / Auto).
• Tryb automatyczny (Auto): automatyczna praca wentylatora zależnie od różnicy temperatury w pomieszczeniu.

Automatyka wentylatora (logika progowa)

Termostat może sterować biegiem wentylatora w zależności od różnicy pomiędzy temperaturą w pomieszczeniu a nastawą:

• Cooling: przy przekroczeniu nastawy o +1°C uruchomienie biegu niskiego, przy +2°C biegu średniego, przy +3°C biegu wysokiego; przy temperaturze ≤ nastawy zawór zamykany, wentylator zatrzymany.
• Heating: przy spadku poniżej nastawy o -1°C uruchomienie biegu niskiego, przy -2°C biegu średniego, przy -3°C biegu wysokiego; przy temperaturze ≥ nastawy zawór zamykany, wentylator zatrzymany.

Błąd czujnika temperatury

• W przypadku błędu czujnika termostat wyświetla „E1”, zatrzymuje wentylator i automatycznie zamyka zawór.

Z-Wave (integracja)

• Urządzenie jest kompatybilne z Z-Wave Plus i może być dołączane/wykluczane z sieci Z-Wave z poziomu kontrolera (gateway).
• Częstotliwość pracy (EU): 868.0–868.6 MHz oraz 869.7–870.0 MHz
• Maks. moc nadawcza: +3 dBm

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Obciążenie rezystancyjne: ≤ 3 A
• Pobór własny: ≤ 1 W
• Czujnik temperatury: NTC 10K
• Dokładność wyświetlania: 0,1
• Warunki pracy: 0…55°C, ≤95% RH (bez kondensacji)
• Zakres nastawy temperatury: 5…35°C (41…95°F)
• Element wykonawczy: przekaźnik (Relaying switch)
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik nadprądowy 10 A
• Wymiary: 86 × 86 × 42 mm
• Rozstaw otworów montażowych: 60–65 mm (standardowa puszka 86)

Montaż i instalacja

• Zalecana lokalizacja: ok. 1,5 m nad podłogą; unikać bezpośredniego nasłonecznienia, źródeł ciepła i miejsc narażonych na przekłamania pomiaru.
• Użytkowanie: wyłącznie wewnątrz pomieszczeń (indoor only).
• Puszka instalacyjna: zalecana plastikowa puszka UL/ETL/CE; minimalny rozmiar 86×86×60 mm, minimalna objętość 443 cm³; wyłącznie przewody miedziane.
• Bezpieczeństwo: przed instalacją odłączyć zasilanie (wyłącznik nadprądowy lub bezpiecznik).
• Montaż: metalowa ramka i płyta tylna ułatwiają instalację w puszce.

Podsumowanie

MH8-FC_bk to termostat Z-Wave Plus do klimakonwektorów 2-rurowych, który łączy sterowanie zaworem i 3-biegowym wentylatorem z wygodną obsługą na panelu dotykowym. Szeroki zakres zasilania AC 85–260 V, niski pobór własny, funkcje automatyki wentylatora oraz pamięć non-volatile czynią go praktycznym rozwiązaniem do instalacji HVAC z integracją w systemie Z-Wave.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt zgodny z Z-Wave Plus.
• Nie wyrzucać z odpadami komunalnymi. Zużyty produkt należy przekazać do wyznaczonego punktu zbiórki sprzętu elektrycznego i elektronicznego.
• Przed uruchomieniem należy dokładnie przeczytać instrukcję obsługi.
• Produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci i zwierząt.
• Produkt przeznaczony wyłącznie do użytku wewnętrznego. Nie stosować na zewnątrz.
• Nie narażać urządzenia na wilgoć, wodę ani inne ciecze. Nie umieszczać pojemników z cieczą w pobliżu urządzenia.
• Nie demontować, nie rozbierać ani nie modyfikować urządzenia samodzielnie.
• Montaż i instalację elektryczną powinien wykonywać wyłącznie wykwalifikowany elektryk, zgodnie ze schematem połączeń, dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Przed montażem lub instalacją należy odłączyć zasilanie wyłącznikiem nadprądowym lub bezpiecznikiem, aby uniknąć porażenia prądem elektrycznym.
• Ryzyko porażenia prądem elektrycznym: przed serwisowaniem może być wymagane odłączenie więcej niż jednego wyłącznika odcinającego zasilanie.
• Urządzenie wymaga zewnętrznego zabezpieczenia nadprądowego 10 A.
• Urządzenie należy montować podtynkowo wyłącznie w certyfikowanej plastikowej puszce instalacyjnej UL/ETL/CE o minimalnym wymiarze 86 × 86 × 60 mm i minimalnej objętości 443 cm³. Stosować wyłącznie przewody miedziane.
• Przed instalacją należy potwierdzić zgodność parametrów zasilania z wymaganiami urządzenia.
• Podczas instalacji należy zabezpieczyć urządzenie przed upadkiem lub uderzeniem.
• Nie instalować urządzenia w miejscach narażonych na bezpośrednie nasłonecznienie, w pobliżu źródeł ciepła ani pod osłonami mogącymi zakłócać pomiar temperatury.
• Zalecane miejsce montażu: około 1,5 m nad podłogą, w miejscu reprezentatywnym dla temperatury otoczenia.
• Urządzenie należy chronić przed kontaktem z substancjami żrącymi, w tym kwaśnymi lub zasadowymi ciałami stałymi, cieczami i gazami.
• Należy unikać nadmiernego obciążania mechanicznego urządzenia podczas użytkowania, aby zapobiec uszkodzeniom.

Pliki do pobrania:
MH8-FC_bk Karta katalogowa
