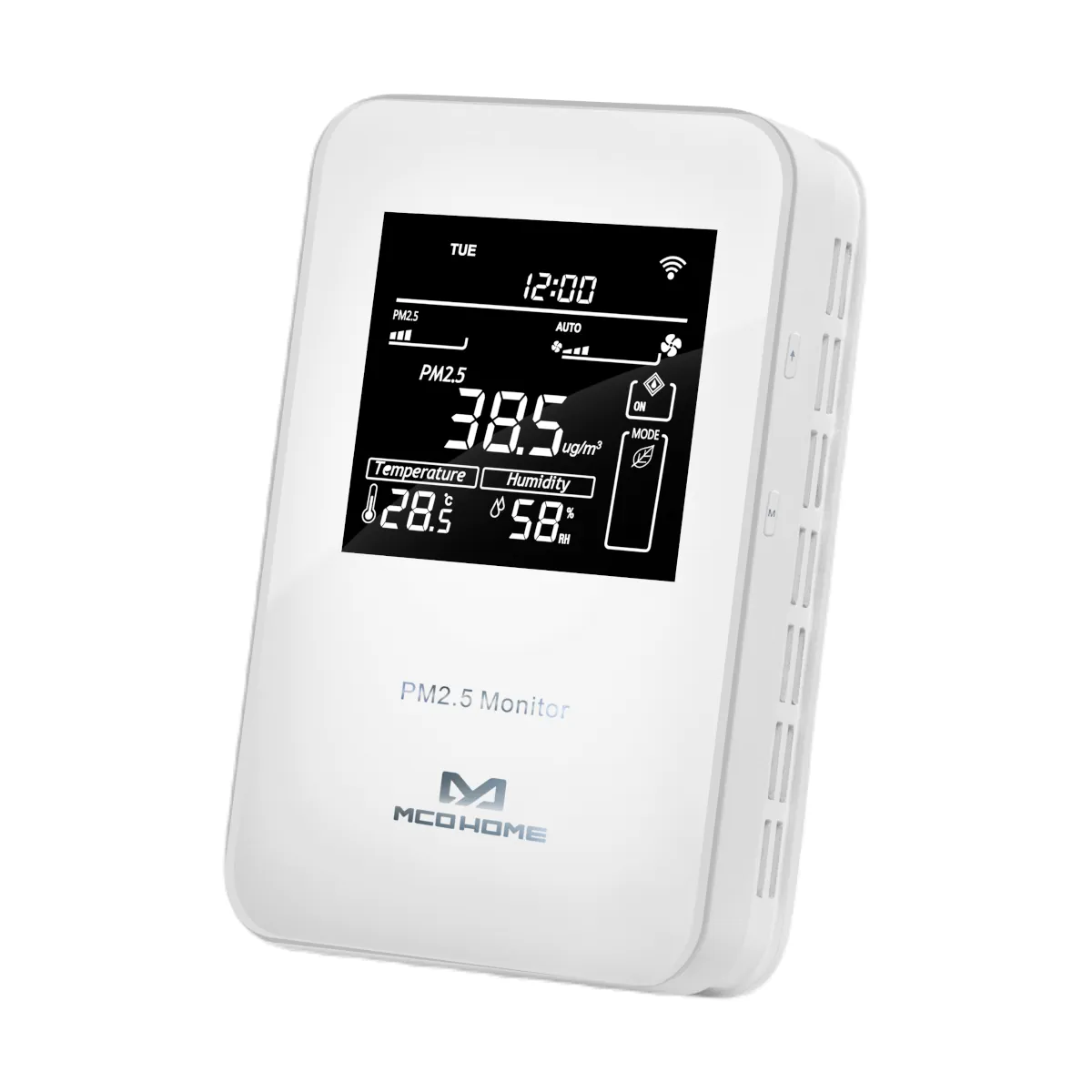

MH10-PM2.5-WD Czujnik jakości powietrza – PM2.5, DC12V

MH10-PM2.5-WD to naścienny monitor PM2.5 firmy MCOHome z komunikacją Z-Wave Plus, przeznaczony do monitorowania stężenia pyłów PM2.5 w środowiskach mieszkalnych, rolniczych i przemysłowych, z jednoczesnym pomiarem temperatury oraz wilgotności wewnątrz pomieszczeń. Wersja WD jest zasilana napięciem DC 12 V i wymaga poprawnej polaryzacji zasilania.

Najważniejsze cechy

• Producent: MCOHome
• Model: MH10-PM2.5-WD
• Typ: naścienny monitor PM2.5 z czujnikiem temperatury i wilgotności
• Komunikacja: Z-Wave Plus
• Zasilanie: DC 12 V
• Zakres pomiaru PM2.5: 0…500 µg/m³
• Zakres pomiaru temperatury: -9…50°C (15…122°F)
• Zakres pomiaru wilgotności: 0…99% RH
• Samonagrzewanie (Self Dissipation): < 3 W
• Montaż: ścienny (pionowy)
• Obudowa: szkło hartowane + stop PC (PC Alloy)
• Wymiary: 85 × 135 × 33 mm

Zastosowanie

MH10-PM2.5-WD jest przeznaczony do pracy wewnątrz pomieszczeń. Zalecane miejsce montażu to ściana na wysokości ok. 1,5 m nad podłogą (dla możliwie reprezentatywnego odczytu PM2.5). Urządzenie należy instalować z dala od bezpośredniego słońca, źródeł ciepła oraz innych czynników mogących zafałszować pomiar.

Funkcje i obsługa

Wyświetlane informacje

Ekran prezentuje m.in. wartość PM2.5, temperaturę, wilgotność oraz czas (Local Time).

Podświetlenie

• Podświetlenie świeci z pełną jasnością po naciśnięciu dowolnego przycisku.
• Po około 10 s bezczynności przechodzi w tryb przyciemniony (half bright).

Ustawienie czasu lokalnego

• Naciśnij S3, aby wejść do ustawień czasu.
• S2 przełącza pozycje (m.in. Work / Hour / Minute).
• S1 lub S3 zmienia wartość.
• Po ustawieniu parametrów naciśnij S2, aby zapisać i wrócić do trybu normalnego.

Kalibracja

• Przytrzymaj S1, aby wejść do menu kalibracji.
• S2 wybiera pozycję, a S1/S3 zmienia wartość.
• Temperature Calibration: -9.0…+9.0
• Humidity Calibration: -9…+9
• Backlight Adjustment: 00…10 (00: off, 10: always open)

Integracja Z-Wave (Inclusion / Exclusion)

• Aby wejść do trybu dodawania/usuwania, przytrzymaj jednocześnie S1 i S3.
• Inclusion (dodawanie): jeśli urządzenie nie ma jeszcze Node ID, uruchom dodawanie w kontrolerze, a następnie naciśnij S1 (na ekranie pojawi się odliczanie ok. 20 s).
• Exclusion (usuwanie): uruchom usuwanie w kontrolerze, a następnie naciśnij S3.
• Po zakończeniu operacji naciśnij S2, aby wrócić do trybu normalnego.

Podłączenie zasilania (model WD)

• Zasilanie: DC 12 V
• Uwaga: należy zachować poprawną polaryzację (+ / -) – błędne podłączenie może uszkodzić urządzenie.

Ważne zalecenia montażowe i bezpieczeństwo

• Urządzenie jest przeznaczone wyłącznie do użytku wewnętrznego.
• Nie narażać na wilgnoć, wodę ani inne ciecze; nie stawiać pojemników z płynami w pobliżu.
• Montaż tylko pionowy (wall-mounted vertically); nie kłaść na płasko ani „do góry nogami”.
• Nie montować w miejscu, gdzie powstaje „wind gap”, ani nie zasłaniać dolnej części urządzenia (może to wpływać na odczyty).
• Nie demontować i nie modyfikować urządzenia samodzielnie.

Dane techniczne

• Model: MH10-PM2.5-WD
• Zasilanie: DC 12 V
• Samonagrzewanie (Self Dissipation): < 3 W
• PM2.5: 0…500 µg/m³
• Temperatura: -9…50°C (15…122°F)
• Wilgotność: 0…99% RH
• Warunki pracy: -10…50°C, 0…90% RH (bez kondensacji)
• Obudowa: szkło hartowane + PC Alloy
• Wymiary: 85 × 135 × 33 mm
• Instalacja: ścienna (pionowa)
• Z-Wave: częstotliwość pracy zależna od regionu (np. Europa: 868.0…868.6 MHz)

Podsumowanie

MCOHome MH10-PM2.5-WD to funkcjonalny, naścienny monitor jakości powietrza z pomiarami PM2.5, temperatury i wilgotności oraz komunikacją Z-Wave Plus. Zasilanie DC 12 V, czytelny ekran i możliwość integracji z siecią Z-Wave czynią go praktycznym elementem systemu monitoringu warunków w pomieszczeniach.

Pliki do pobrania:
MH10-PM2.5-WD Karta katalogowa
