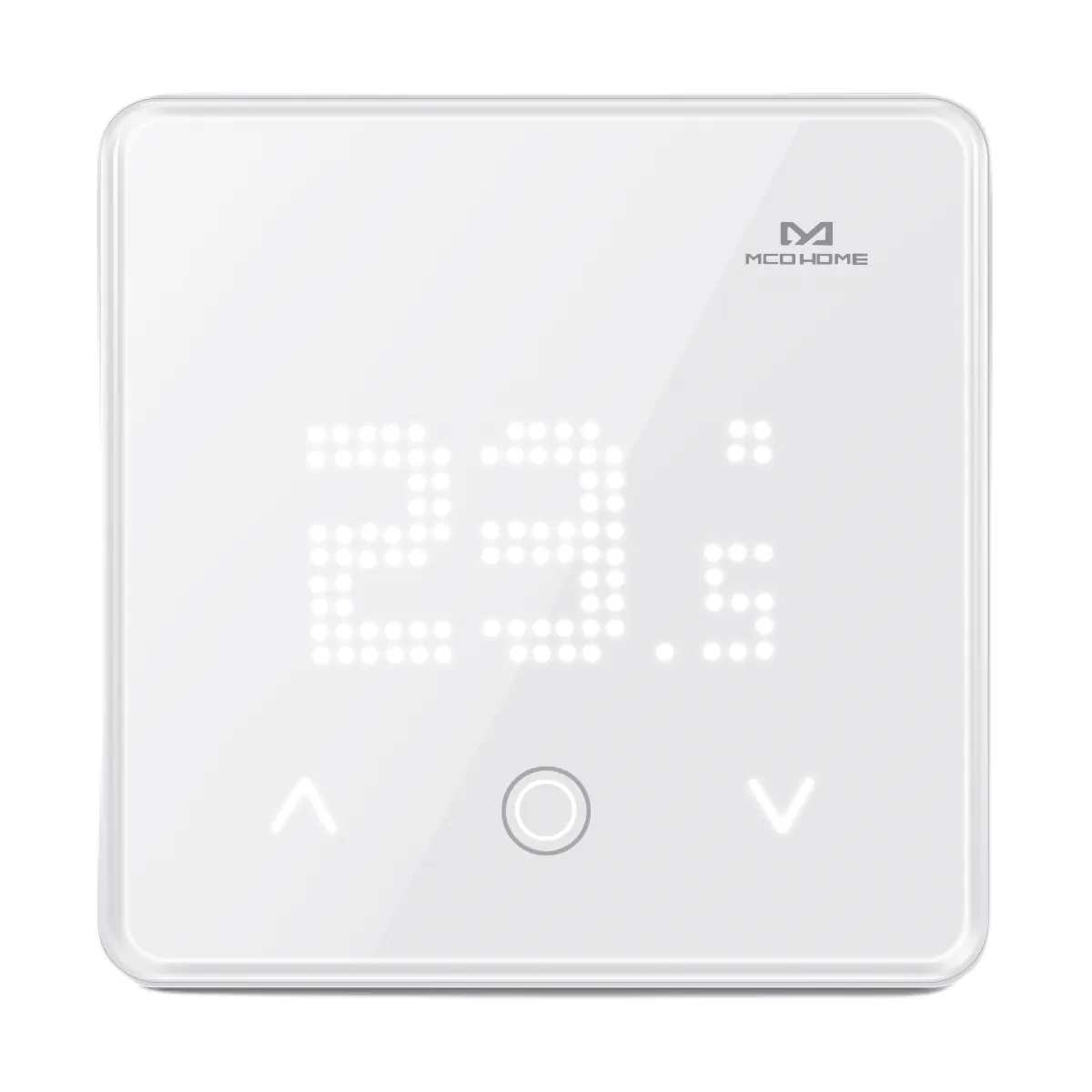

MH3901-Z Termostat dedykowany do sterowania kotłem grzewczym

MH3901-Z to inteligentny termostat kotła z łącznością Z-Wave Plus, który mierzy temperaturę w pomieszczeniu, prezentuje ją na wyświetlaczu i steruje ogrzewaniem poprzez wyjście przekaźnikowe – automatycznie włączając/wyłączając system w oparciu o różnicę temperatur. Urządzenie może być również zdalnie sterowane przez sieć Z-Wave.

Najważniejsze cechy

• Model: MH3901-Z
• Typ: termostat kotła (sterowanie ogrzewaniem)
• Zasilanie: AC/DC 9–24 V
• Wyjście: przekaźnik
• Obciążalność: 5 A
• Wyświetlacz: biały (White LED array)
• Zakres nastawy temperatury: 5…37°C
• Dokładność: ±1°C
• Z-Wave: Z-Wave Plus
• Maks. moc nadawania: +34 dBm
• Częstotliwość Z-Wave: zgodnie z regionem (m.in. 868,4 MHz dla Europy)
• Obudowa: szkło hartowane + stop PC
• Wymiary: 104 × 104 × 20 mm
• Montaż (rozstaw otworów): 60,3 mm

Zastosowanie

MH3901-Z jest przeznaczony do sterowania ogrzewaniem kotłowym w oparciu o temperaturę w pomieszczeniu:

• lokalna regulacja temperatury z poziomu termostatu,
• automatyczne załączanie/wyłączanie ogrzewania w zależności od różnicy temperatur,
• zdalna obsługa i integracja w systemie Z-Wave.

Funkcje i obsługa

Włączanie / wyłączanie

• Włączenie: w interfejsie OFF przytrzymaj S2 – termostat przechodzi do normalnej pracy.
• Wyłączenie: w normalnym interfejsie przytrzymaj S2 – termostat przechodzi w tryb OFF, a wyjście jest wymuszane na OFF.

Ustawianie temperatury

• W normalnym interfejsie naciśnij S1 lub S3, aby zmienić wartość nastawy.
• Naciśnij S2, aby potwierdzić (lub odczekaj 5 s bezczynności, aby wrócić do ekranu pracy).
• Zakres nastawy: 5…37°C.

Histereza (Temperature deadband)

• W normalnym interfejsie przytrzymaj S1, aby wejść w ustawienie histerezy.
• S1/S3 – zmiana wartości, S2 – potwierdzenie (lub powrót po 5 s bezczynności).
• Domyślnie: 1,5°C
• Zakres: 0,5…5°C

Tryby pracy

• Manual mode: sterowanie temperaturą przez ręczne ustawienie wartości zadanej.
• Energy-Saving mode: tryb oszczędny dostępny w menu trybów.

Jasność czuwania LED

• W normalnym interfejsie naciśnij S2 cztery razy, aby wejść w ustawienia jasności czuwania.
• S1/S3 – wybór poziomu, S2 – przejście dalej.
• Dostępne poziomy: All dark, Semi-bright, Full bright.

Kalibracja temperatury

• W normalnym interfejsie naciśnij S2 pięć razy, aby wejść w kalibrację temperatury.
• S1/S3 – zmiana wartości, S2 – potwierdzenie.
• Zakres kalibracji: -9,9…+9,9°C
• Domyślnie: 0

Z-Wave – dołączanie i praca w sieci

• Inclusion/Exclusion: w normalnym interfejsie przytrzymaj S1 + S3, aby wejść do trybu dołączania/wykluczania Z-Wave.
• Stan dołączenia można rozpoznać po ekranie Node ID (jeśli nie jest dołączony do sieci, wyświetlany jest odpowiedni stan).

Parametry Z-Wave (konfiguracja)

• 1 – Automatic Temperature Value Reporting (Size 1): 0: OFF, 1: tylko raportowanie różnicy, 2: tylko raportowanie okresowe, 3: różnica + okresowe; domyślnie: 1
• 2 – Temperature Difference Setting (Size 2): jednostka 0,1°C; domyślnie: 5; zakres: 3…995
• 3 – Timed Report Intervals (Size 2): jednostka 1 s (zalecane > 30 s); domyślnie: 60; zakres: 10…32767
• 5 – Association 2 SET Command Retransmission Times (Size 1): 0: nie wysyłaj, 1–127: liczba ponowień; domyślnie: 3; zakres: 0…127
• 255 – Factory Reset (Size 2): 17185: przywrócenie parametrów domyślnych, 39030: przywrócenie ustawień fabrycznych; domyślnie: 0

Dane techniczne

• Zasilanie: AC/DC 9–24 V
• Obciążalność: 5 A
• Element wykonawczy: przekaźnik
• Wyświetlacz: White LED array
• Zakres nastawy temperatury: 5…37°C
• Dokładność: ±1°C
• Maks. moc nadawania: +34 dBm
• Wymiary: 104 × 104 × 20 mm
• Rozstaw otworów montażowych: 60,3 mm
• Materiał obudowy: szkło hartowane + stop PC

Podsumowanie

MH3901-Z to nowoczesny termostat kotła z wyświetlaczem LED i komunikacją Z-Wave Plus, zasilany AC/DC 9–24 V i wyposażony w wyjście przekaźnikowe 5 A. Oferuje prostą obsługę z poziomu przycisków, ustawienie histerezy, regulację jasności czuwania oraz kalibrację wskazań temperatury, dzięki czemu sprawdzi się zarówno jako samodzielny regulator, jak i element automatyki opartej o Z-Wave.

Pliki do pobrania:
MH3901-Z Karta katalogowa
