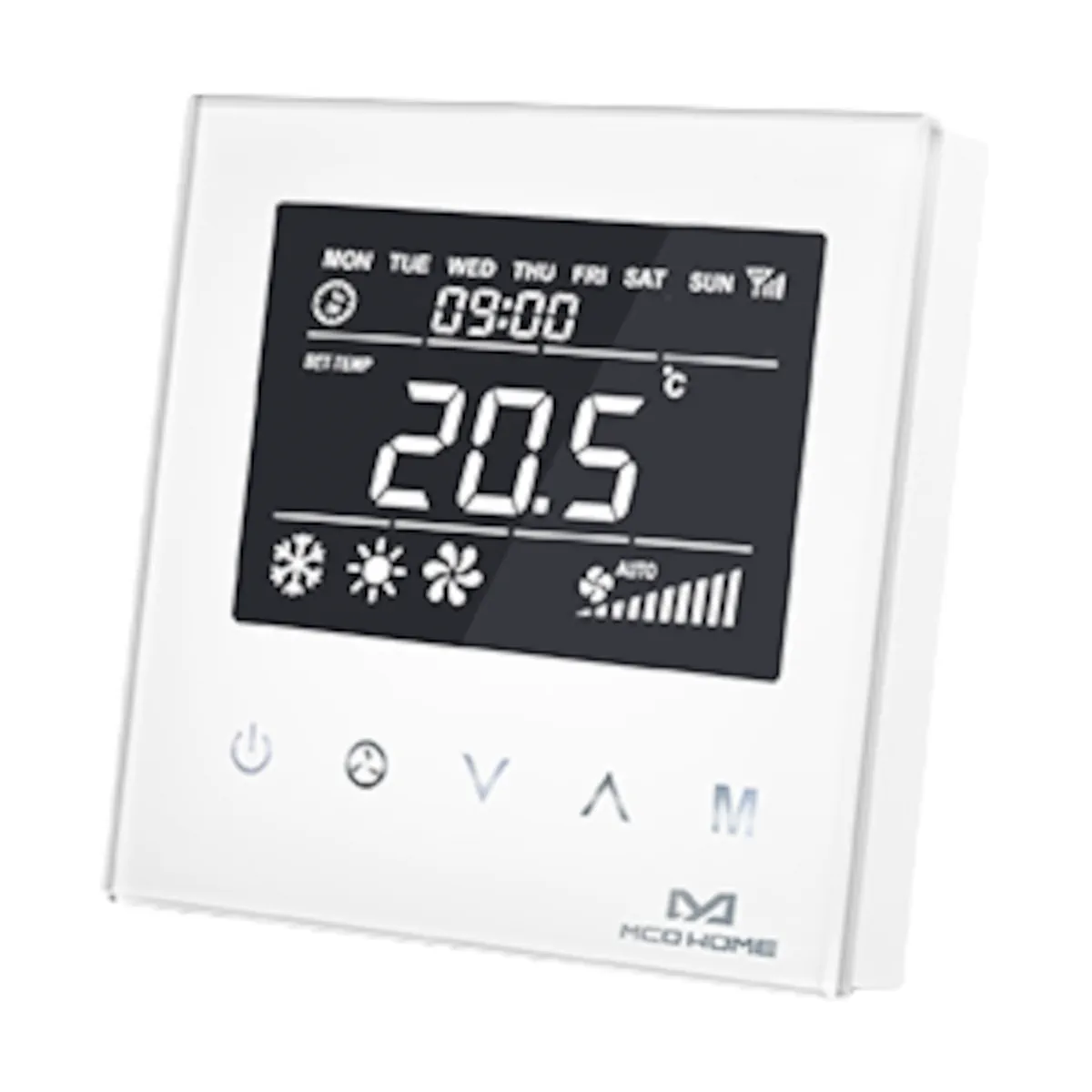

MH8-FC_wh Termostat dedykowany do sterowania w dwururowym systemie klimakonwektorów , biały

MH8-FC_wh to ścienny termostat do klimakonwektorów (fan coil) z komunikacją Z-Wave Plus, przeznaczony do sterowania instalacją 2-rurową (2-pipe). Urządzenie odczytuje temperaturę pomieszczenia i na podstawie różnicy względem nastawy automatycznie steruje 3-biegowym wentylatorem oraz wyjściem zaworu (np. zawór elektryczny/siłownik). Front z hartowanego szkła i przyciski pojemnościowe zapewniają wygodną, nowoczesną obsługę, a wbudowane funkcje (m.in. kalibracja temperatury i pamięć ustawień) ułatwiają dopasowanie działania do konkretnej instalacji.

Najważniejsze cechy

• Model: MH8-FC_wh
• Typ: termostat fan coil (2-rurowy / 2-pipe) z Z-Wave Plus
• Sterowanie: wentylator 3-biegowy (Low/Medium/High) + praca automatyczna
• Tryby pracy: chłodzenie / grzanie / wentylacja
• Panel: hartowane szkło + przyciski dotykowe (pojemnościowe)
• Funkcje: kalibracja temperatury, pamięć danych (non-volatile)
• Integracja: praca w sieci Z-Wave (urządzenie Z-Wave Plus)
• Format montażowy: 86 × 86 mm, rozstaw otworów 60 × 60 mm (standardowa puszka)

Zastosowanie

MH8-FC_wh jest przeznaczony do sterowania klimakonwektorami w instalacjach 2-rurowych. Termostat może sterować pracą wentylatora (3 prędkości) oraz zaworem/siłownikiem, utrzymując zadaną temperaturę w pomieszczeniu.

Tryby pracy i logika sterowania

Tryby: chłodzenie / grzanie / wentylacja

• Wybór trybu odbywa się z poziomu urządzenia.
• Dostępne są tryby Cooling, Heating oraz Ventilation.

Automatyczna regulacja wentylatora (fan automation)

W trybach chłodzenia i grzania termostat automatycznie dobiera prędkość wentylatora w zależności od różnicy pomiędzy temperaturą w pomieszczeniu a temperaturą zadaną:

• Cooling:
  • gdy temperatura pomieszczenia ≤ nastawa: zawór zamyka się, wentylator zatrzymuje się,
  • gdy temperatura pomieszczenia ≥ nastawa + 1°C: wentylator pracuje na niskim biegu, zawór otwiera się,
  • gdy temperatura pomieszczenia ≥ nastawa + 2°C: wentylator pracuje na średnim biegu,
  • gdy temperatura pomieszczenia ≥ nastawa + 3°C: wentylator pracuje na wysokim biegu.
• Heating:
  • gdy temperatura pomieszczenia ≥ nastawa: zawór zamyka się, wentylator zatrzymuje się,
  • gdy temperatura pomieszczenia ≤ nastawa − 1°C: wentylator pracuje na niskim biegu, zawór otwiera się,
  • gdy temperatura pomieszczenia ≤ nastawa − 2°C: wentylator pracuje na średnim biegu,
  • gdy temperatura pomieszczenia ≤ nastawa − 3°C: wentylator pracuje na wysokim biegu.

Uwaga: wentylator działa tylko wtedy, gdy zawór jest otwarty.

Ustawienie prędkości wentylatora

• Dostępne biegi: Low, Medium, High, Auto.
• W trybie Ventilation tryb Auto nie jest dostępny.

Jednostki temperatury i błąd czujnika

• Możliwy wybór jednostek: °C / °F.
• W przypadku błędu czujnika temperatury na wyświetlaczu pojawia się „E1”, a wentylator zatrzymuje się i zawór zamyka automatycznie.

Z-Wave Plus

Termostat MH8-FC_wh jest w pełni kompatybilnym urządzeniem Z-Wave Plus i może być dodawany do sieci Z-Wave oraz współpracować z innymi certyfikowanymi urządzeniami Z-Wave.

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Obciążenie rezystancyjne: ≤ 3 A
• Pobór własny: ≤ 1 W
• Czujnik temperatury: NTC 10K
• Dokładność wyświetlania: 0,1°C
• Zakres nastawy temperatury: 5–35°C (41–95°F) (regulowany)
• Warunki pracy: 0–50°C, < 95% RH (bez kondensacji)
• Podłączenie przewodów: 0,5–2,0 mm²
• Wymiary: 86 × 86 × 42 mm
• Rozstaw otworów montażowych: 60 × 60 mm (standardowa puszka 86)
• Częstotliwość Z-Wave (Europa): 868,0–868,6 MHz oraz 869,7–870,0 MHz
• Maks. moc transmisji: < +3 dBm
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik nadprądowy 10 A

Montaż i bezpieczeństwo

• Rekomendowane miejsce montażu: ok. 1,5 m nad podłogą; z dala od bezpośredniego słońca, przeciągów i źródeł ciepła.
• Instalację powinien wykonać wykwalifikowany elektryk.
• Przed instalacją należy odłączyć zasilanie (wyłącznik lub bezpiecznik).
• Urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń (nie stosować na zewnątrz).
• Montaż w puszce instalacyjnej z tworzywa z certyfikacją UL/ETL: minimalnie 86 × 86 × 60 mm, min. objętość 143 cm³; wyłącznie przewody miedziane.

Podsumowanie

MH8-FC_wh to nowoczesny termostat Z-Wave Plus do klimakonwektorów 2-rurowych, który automatyzuje pracę 3-biegowego wentylatora i sterowanie zaworem w trybach grzania oraz chłodzenia. Czytelny ekran, dotykowy panel ze szkła hartowanego i praktyczne funkcje (kalibracja, pamięć ustawień) sprawiają, że jest to wygodne rozwiązanie do komfortowego sterowania temperaturą w pomieszczeniach.

Pliki do pobrania:
MH8-FC_wh Karta katalogowa
