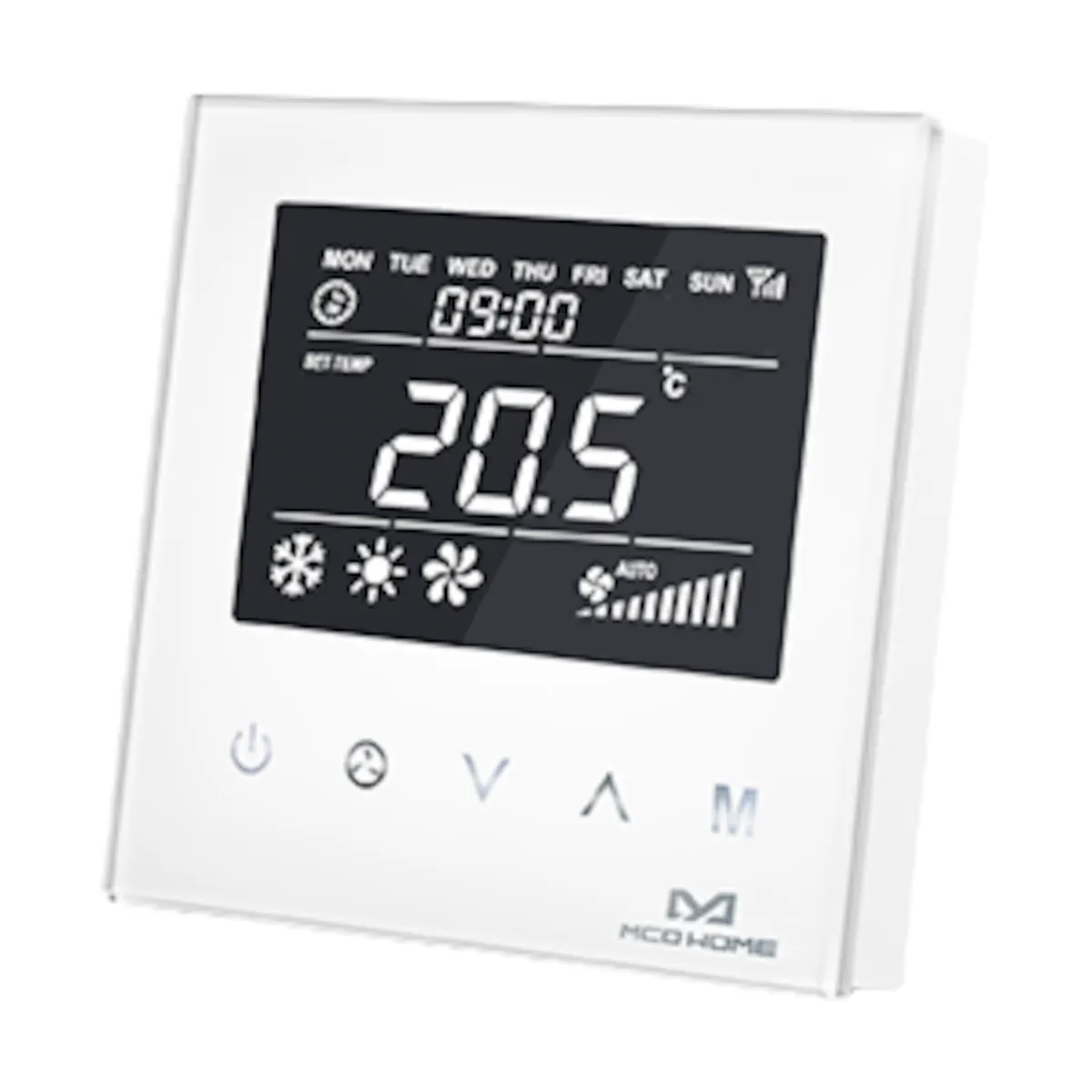

MH8-FC4_wh Termostat dedykowany do sterowania w czterorurowym systemie klimakonwektorów , biały

MH8-FC4_wh to naścienny termostat do klimakonwektorów (fan coil) w wersji 4-rurowej (4‑pipe), przeznaczony do sterowania 3-biegowym wentylatorem oraz osobnymi wyjściami dla chłodzenia i grzania (zawory). Urządzenie zasilane jest szerokim zakresem AC 85–260 V, 50/60 Hz i działa jako w pełni kompatybilne Z‑Wave Plus – może być dołączone i używane w dowolnej sieci Z‑Wave razem z certyfikowanymi urządzeniami innych producentów. Panel wyposażono w dotykowe przyciski pojemnościowe oraz hartowane szkło.

Najważniejsze cechy

• Model: MH8-FC4_wh
• Typ: termostat do klimakonwektorów (fan coil), wersja 4‑pipe
• Sterowanie: Z‑Wave Plus
• Zasilanie: AC 85–260 V, 50/60 Hz
• Wyjścia/sterowanie: inteligentne sterowanie wentylatorem 3‑biegowym oraz zaworami (chłodzenie / grzanie)
• Obciążenie (rezystancyjne): ≤ 3 A
• Pobór własny: ≤ 1 W
• Czujnik temperatury: NTC 10K
• Dokładność wyświetlania: 0,1°C
• Zakres nastawy temperatury: 1…30°C (nastawa regulowana)
• Warunki pracy: 0…55°C, ≤ 95% RH (bez kondensacji)
• Panel: hartowane szkło; przyciski dotykowe pojemnościowe
• Funkcje: kalibracja temperatury, pamięć nieulotna ustawień
• Wymiary: 86 × 86 × 13 mm
• Rozstaw otworów montażowych: 60–65 mm (standardowa puszka 86)
• Z‑Wave (EU): 868,0–868,6 MHz oraz 869,7–870,0 MHz; maks. moc nadawania: < +8 dBm
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik nadprądowy 10 A

Zastosowanie

MH8-FC4_wh jest przeznaczony do instalacji HVAC z klimakonwektorami w układzie 4‑rurowym, gdzie wymagane jest niezależne sterowanie chłodzeniem i ogrzewaniem. Termostat odczytuje temperaturę pomieszczenia i steruje pracą wentylatora oraz zaworów, a także może pracować w trybach:

• Cooling (chłodzenie)
• Heating (grzanie)
• Ventilation (wentylacja)

Funkcje i działanie

Automatyka wentylatora (Auto) zależna od różnicy temperatur

W trybie automatycznym prędkość wentylatora i praca zaworu zależą od relacji temperatury pomieszczenia do wartości zadanej:

• Cooling:
  • Gdy T pomieszczenia ≥ T zadanej → zawór zamyka się automatycznie, wentylator zatrzymuje się.
  • Gdy T pomieszczenia ≥ T zadanej + 1°C → zawór i wentylator pracują na niskim biegu.
  • Gdy T pomieszczenia ≥ T zadanej + 2°C → zawór i wentylator pracują na średnim biegu.
  • Gdy T pomieszczenia ≥ T zadanej + 3°C → zawór i wentylator pracują na wysokim biegu.
• Heating:
  • Gdy T pomieszczenia ≤ T zadanej → zawór zamyka się automatycznie, wentylator zatrzymuje się.
  • Gdy T pomieszczenia ≤ T zadanej − 1°C → zawór i wentylator pracują na niskim biegu.
  • Gdy T pomieszczenia ≤ T zadanej − 2°C → zawór i wentylator pracują na średnim biegu.
  • Gdy T pomieszczenia ≤ T zadanej − 3°C → zawór i wentylator pracują na wysokim biegu.

Ręczny wybór prędkości wentylatora

• Termostat umożliwia przełączanie prędkości wentylatora pomiędzy: Low, Medium, High, Auto.

Jednostki i diagnostyka

• °C / °F: możliwość przełączenia jednostek temperatury (Celsjusz / Fahrenheit).
• Błąd czujnika: przy wykryciu błędu czujnika na ekranie pojawia się „E1”, a wentylator zatrzymuje się i zawór zamyka automatycznie.

Z‑Wave – integracja i raportowanie

• Urządzenie jest w pełni kompatybilne z Z‑Wave Plus i może pracować w dowolnej sieci Z‑Wave z innymi certyfikowanymi urządzeniami.
• Parametry Z‑Wave (konfiguracja):
  • 1: automatyczne raportowanie skali temperatury (°C / °F / zgodnie z głównym wyświetlaczem)
  • 2: automatyczne raportowanie wartości temperatury (m.in. wyłączone / raport różnicowy / raport okresowy / tryb mieszany)
  • 3: ustawienie progu różnicy temperatury dla raportowania
  • 4: interwał raportowania czasowego
  • 255: przywracanie ustawień fabrycznych (write only)

Montaż i zalecenia instalacyjne

• Miejsce montażu: zalecana wysokość ok. 1,5 m nad podłogą; unikać bezpośredniego słońca, przykrycia oraz źródeł ciepła (ograniczenie błędów odczytu).
• Tylko do wnętrz: urządzenie przeznaczone do montażu wewnątrz pomieszczeń.
• Bezpieczeństwo: przed instalacją/okablowaniem odłączyć zasilanie (wyłącznik nadprądowy lub bezpiecznik).
• Puszka instalacyjna: wymagane użycie certyfikowanej puszki z tworzywa (UL/ETL/IEC) o minimalnym rozmiarze 86×86×60 mm (min. objętość 443 cm³); wyłącznie przewody miedziane.
• Zabezpieczenie: wymagany zewnętrzny wyłącznik nadprądowy 10 A.

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Pobór własny: ≤ 1 W
• Obciążenie (rezystancyjne): ≤ 3 A
• Czujnik temperatury: NTC 10K
• Dokładność wyświetlania: 0,1°C
• Zakres nastawy: 1…30°C
• Warunki pracy: 0…55°C, ≤ 95% RH (bez kondensacji)
• Wymiary: 86 × 86 × 13 mm
• Rozstaw otworów: 60–65 mm (standard 86)
• Z‑Wave (EU) – częstotliwość: 868,0–868,6 MHz; 869,7–870,0 MHz
• Maks. moc nadawania: < +8 dBm

Podsumowanie

MH8-FC4_wh to dotykowy termostat Z‑Wave Plus do klimakonwektorów w układzie 4‑rurowym, z szerokim zasilaniem AC 85–260 V i funkcjami sterowania wentylatorem 3‑biegowym oraz zaworami chłodzenia/grzania. Dokładny odczyt, nastawa 1…30°C, pamięć nieulotna i możliwość raportowania/konfiguracji w Z‑Wave czynią go wygodnym elementem automatyki pomieszczeń w instalacjach HVAC.
