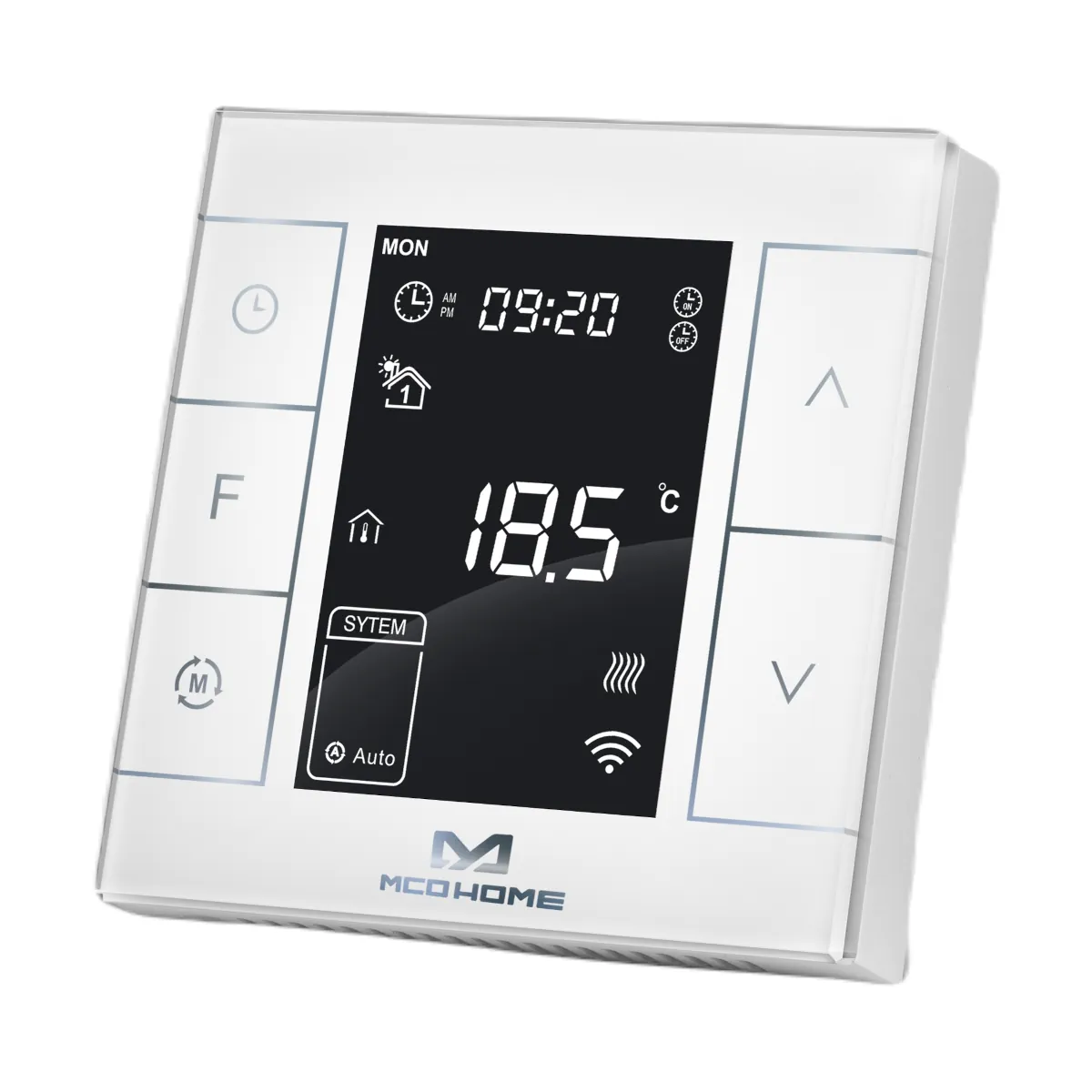

MH7H-WH_wh Termostat dedykowany do sterowania układami ogrzewania wodnego, biały

MH7H-WH_wh to naścienny termostat Z-Wave Plus do sterowania temperaturą w pomieszczeniach, wyposażony w przyciski pojemnościowe i czytelny wyświetlacz. Urządzenie zasilane jest z sieci AC 85–260 V, 50/60 Hz i posiada wyjście przekaźnikowe COM / NO / NC o obciążalności 5 A, dzięki czemu może sterować m.in. zaworem termostatycznym, zaworem kulowym lub pompą. Termostat może pracować w sieci Z-Wave z innymi urządzeniami certyfikowanymi Z-Wave.

Najważniejsze cechy

• Model: MH7H-WH_wh
• Typ urządzenia: termostat do kontroli temperatury wewnątrz pomieszczeń (Z-Wave Plus)
• Sterowanie: przyciski pojemnościowe
• Obudowa: panel ze szkła hartowanego, obudowa z PC alloy
• Wyjście: przekaźnik (styk przełączny) COM / NO / NC
• Obciążalność styku (MH7H-WH): 5 A
• Funkcja: precyzyjna kalibracja temperatury
• Tryby pracy: Manual / Auto
• Program czasowy: 4 okresy czasowe

Zastosowanie

MH7H-WH_wh przeznaczony jest do sterowania urządzeniami wykonawczymi, takimi jak:

• zawór termostatyczny,
• zawór kulowy,
• pompa (itp.).

Funkcje działania i obsługa

Załączanie/wyłączanie wyjścia (histereza)

• Gdy temperatura wykryta ≤ temperatura zadana − 0,5°C → wyjście włącza się (pojawia się ikona wyjścia).
• Gdy temperatura wykryta ≥ temperatura zadana + 0,5°C → wyjście wyłącza się (ikona wyjścia znika).

Tryb Manual / Auto

• Auto Mode: praca wg ustawionych okresów czasowych i wartości temperatury.
• Manual Mode: praca wg ręcznie ustawionej temperatury do sterowania systemem.

Okresy czasowe (domyślne ustawienia harmonogramu)

• Pon–Pt: 5:00 – 28°C, 7:00 – 24°C, 17:00 – 28°C, 22:00 – 24°C
• Sob–Nd: 5:00 – 28°C, 9:00 – 24°C, 17:00 – 28°C, 22:00 – 24°C

Blokada klawiszy

• Funkcja blokady przycisków dostępna jest z poziomu klawiszy S1 + S4 (po aktywacji pojawia się ikona blokady).

Z-Wave (włączanie/wyłączanie z sieci)

• Przed dodaniem do sieci na ekranie widoczne jest “----”.
• Aby rozpocząć dodawanie (learning mode), należy nacisnąć S4 (jedno naciśnięcie).
• Po poprawnym dodaniu do sieci wyświetlany jest Node ID.
• Usuwanie z sieci odbywa się analogicznie (te same kroki co przy dodawaniu); po usunięciu urządzenie wraca do ustawień fabrycznych Z-Wave.

Podłączenie elektryczne (MH7H-WH)

• Zasilanie: L, N
• Wyjście przekaźnikowe: COM / NO / NC
• Zalecenie dot. zabezpieczenia: wymagany zewnętrzny wyłącznik nadprądowy 10 A

Dane techniczne (MH7H-WH)

• Zasilanie: AC85–260 V, 50/60 Hz
• Wyjście (MH7H-WH): 5 A
• Pobór mocy własny: < 1 W
• Czujnik temperatury zewnętrzny (opcjonalnie): NTC R25C = 10K, B25/50 = 3550K
• Warunki pracy: 0–50°C (bez kondensacji)
• Zakres nastawy temperatury: 5–37°C (41–99°F) (regulowany)
• Wymiary: 86 × 86 × 15 mm
• Rozstaw otworów (hole pitch): 60–61 mm
• Częstotliwość Z-Wave: zakres zależny od regulacji (Z-Wave w Europie: 868.0–868.6 MHz, 869.7–870.0 MHz)
• Maks. moc nadawcza: +3 dBm
• Element wykonawczy: przekaźnik

Podsumowanie

MH7H-WH_wh to estetyczny termostat Z-Wave Plus z dotykowym panelem, zasilaniem AC 85–260 V oraz przekaźnikowym wyjściem COM/NO/NC (5 A), przeznaczony do sterowania urządzeniami wykonawczymi (np. zaworem lub pompą). Oferuje tryby Manual/Auto, harmonogram z 4 okresami czasowymi oraz możliwość integracji w sieci Z-Wave.

Pliki do pobrania:
MH7H-WH_wh Karta katalogowa
